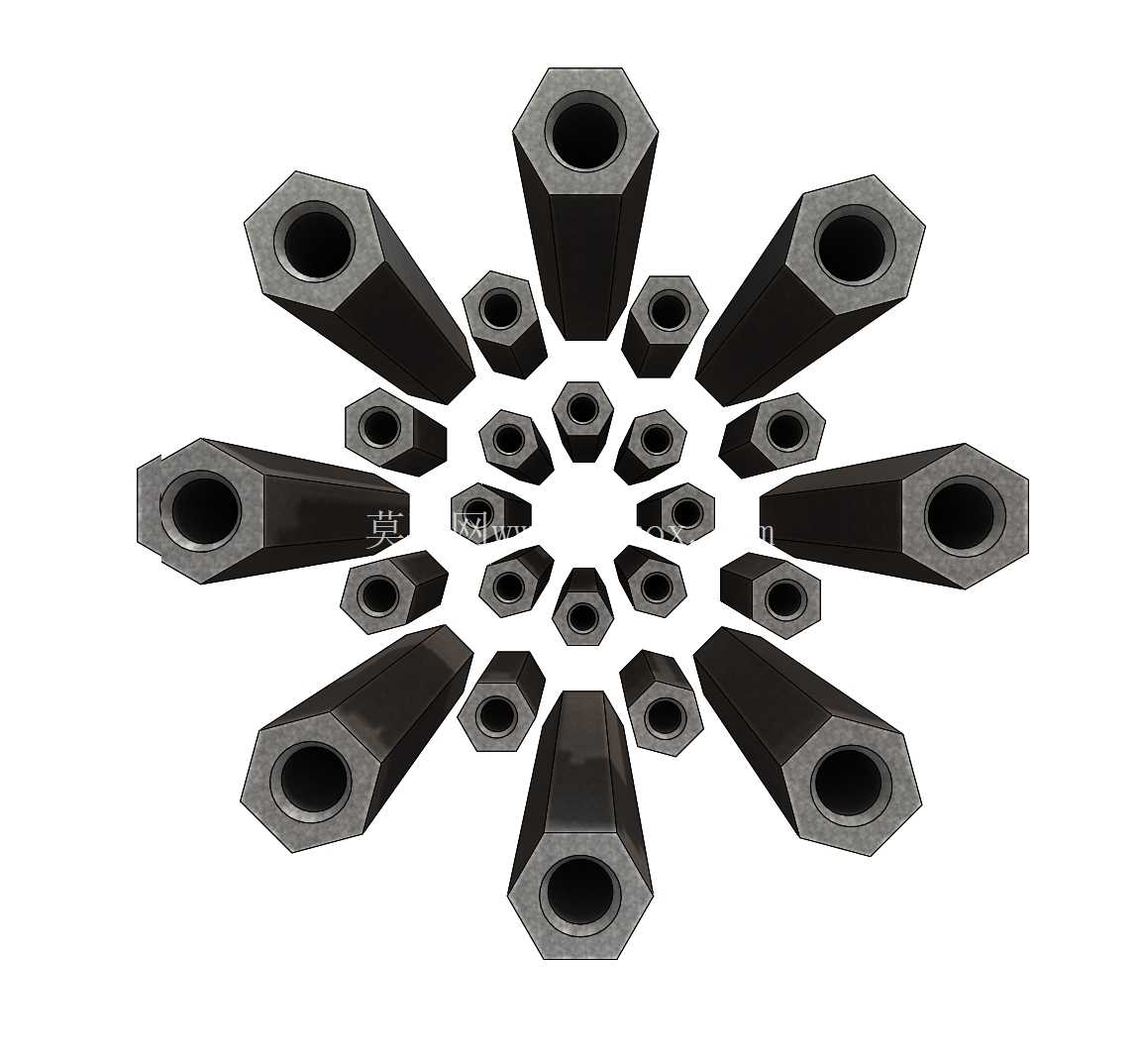

符合ГОСТ20865-81标准的六角支柱系列

这套六角支柱系列严格遵循ГОСТ20865-81标准设计，覆盖公制螺纹全规格区间，从M2到M36的常用规格均有对应构型，适配不同载荷等级的机械装配场景。在工装夹具、模具组装、自动化设备机架搭建、电子设备壳体支撑等场景中，这类六角支柱是实现分层安装、间距支撑的核心基础零件，相比圆柱头支撑柱，六角外形可通过普通开口扳手直接施加拧紧力矩，无需额外设计内六角孔或卡槽，在狭窄装配空间内的操作便利性更强。

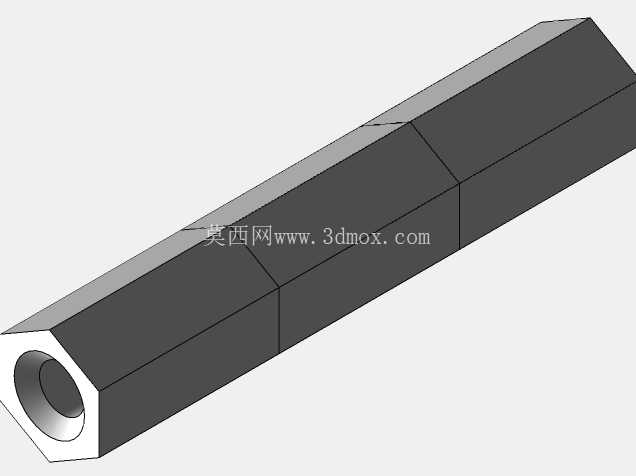

从结构设计逻辑来看，该系列支柱采用外六角柱身加两端内螺纹的构型，柱身截面为正六边形，对边尺寸严格匹配对应螺纹规格的扳手开口尺寸，避免拧紧过程中出现打滑、边角崩裂问题。两端内螺纹的同轴度控制在0.05mm以内，保证装配后两端连接件的平行度偏差不超过0.1mm/100mm，不会出现支撑偏载导致的应力集中问题。不同长度规格的支柱对应不同的支撑间距需求，短规格（长度6mm-20mm）多用于PCB板安装、小型传感器支架的层间支撑，长规格（长度20mm-60mm）可用于模具模板间的间隔支撑、设备机架的层板固定，超大规格（M24以上，长度30mm以上）则适配重型设备的机架连接、大型工装的承重支撑场景。

安装边界方面，该系列支柱的六角外接圆直径比同规格六角螺栓的头部尺寸小10%左右，在密集排布的装配场景中，相邻支柱之间的最小预留间隙可控制在2mm以内，能有效节省安装空间。内螺纹深度按照标准设定为螺纹直径的1.2倍，既保证足够的螺纹啮合长度，避免螺纹滑牙失效，又不会因为螺纹过深导致柱身壁厚不足，降低整体结构强度。柱身表面无尖锐棱角，所有边角均做0.2mm的倒角处理，装配过程中不会划伤操作人员或相邻零件表面。

在实际选型过程中，设计人员可根据支撑载荷大小选择对应规格：M2-M5规格的支柱单根额定静载荷在500N-2000N区间，适配轻型电子设备、小型工装的支撑需求；M6-M12规格单根额定静载荷在3000N-10000N区间，可满足中型模具、自动化设备模组的支撑要求；M14-M36规格单根额定静载荷可达15000N-50000N，适用于重型机架、大型工装夹具的承重连接。所有规格的支柱端面均做平面度处理，端面与柱身轴线的垂直度控制在0.03mm以内，装配后支撑面与被连接件完全贴合，不会出现局部点接触导致的压痕或支撑不稳问题。

不同于定制化支撑件，该系列标准支柱的互换性极强，同规格不同批次的零件可直接替换，无需二次修配，在设备维护、备件更换场景中能大幅降低停机时间。六角柱身的设计还可实现防转功能，在装配时通过扳手固定柱身即可拧紧两端的连接螺钉，无需额外设计防转结构，简化整体装配结构的设计复杂度。针对不同的使用环境，该构型可适配不同的表面处理方式，普通工况下采用发黑处理即可满足防锈需求，腐蚀环境下可更换为不锈钢材质或镀锌、镀镍表面处理，不改变整体安装尺寸即可实现环境适配。
