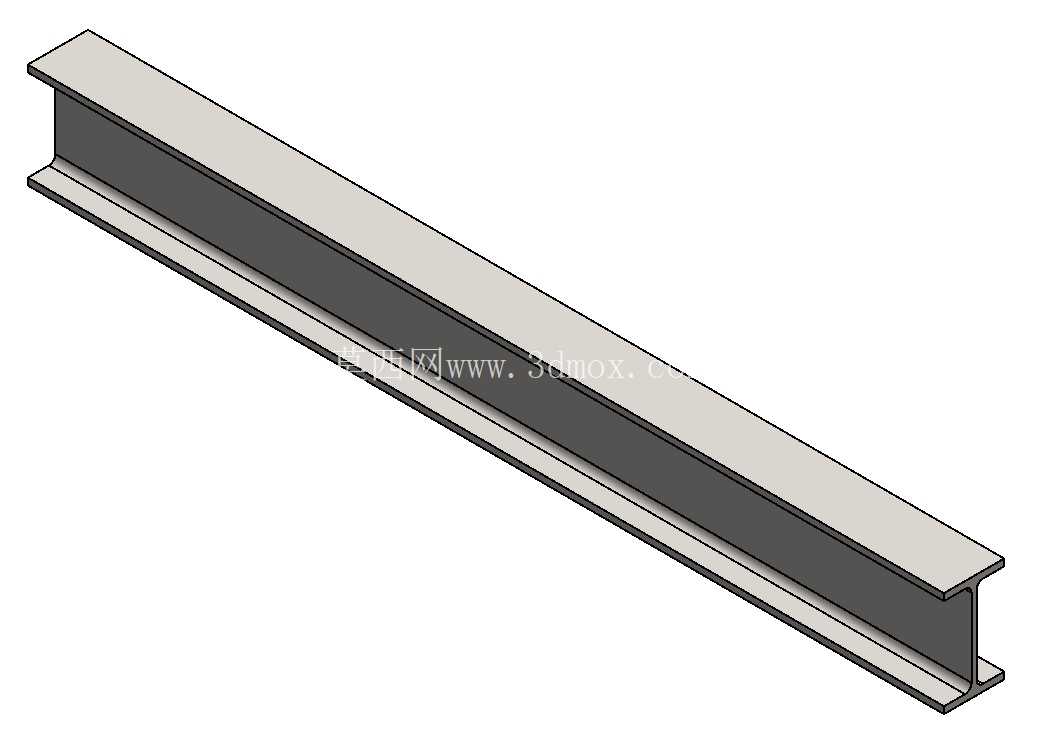

多规格IPE工字钢型材参数化三维构型

在工业厂房承重骨架搭建、大跨度场馆屋面支撑、重型设备机架焊接、物流仓储货架主横梁、起重设备行走梁等场景中，IPE系列欧标工字钢是应用占比极高的结构型材，这类型材的截面参数经过长期工程验证，在同等单位重量下具备更优的强重比，翼缘内外侧平行的设计也让后续的螺栓连接、焊接拼接、附件加装的施工效率远高于普通热轧工字钢。本次完成的三维构型覆盖从IPE80到IPE600的全系列常规规格，建模过程中没有采用单一模型缩放的偷懒方式，而是严格对应每一个规格的截面公称尺寸做参数化驱动，每一个型号的腹板厚度、翼缘宽度、翼缘厚度、根部圆角半径都完全匹配型材标准的公差允许范围，避免选型阶段调用模型时出现尺寸偏差导致后续装配干涉。

从实际工程使用的角度出发，这类型材模型在结构设计阶段的调用频率极高，不管是做钢结构框架的受力分析前置建模，还是设备机架的型材选型排布，都需要精准的截面轮廓来做干涉检查和安装边界确认。建模时特意保留了型材两端的平直端面，没有预设坡口或者连接孔位，方便设计人员根据实际的拼接需求自行添加焊接坡口、螺栓过孔、端板连接结构，也能直接导入有限元分析软件做网格划分，不会因为模型自带的冗余特征导致网格质量下降。

不同规格的IPE梁对应的应用场景有明确的区分，小规格的IPE80到IPE140通常用于小型设备的机架支撑、电气柜的内部安装梁、轻型输送线的侧边导轨基座，这类场景对型材的承重要求不高，但对安装空间的尺寸边界要求严格，模型的截面尺寸误差控制在0.1mm以内，能直接用于安装位的空间校核；中规格的IPE160到IPE300是工业领域应用最广的区间，厂房的次梁、设备的主承重框架、叉车的门架加强梁、升降机的导轨支撑梁大多选用这个区间的型材，建模时特意还原了翼缘与腹板连接位置的过渡圆角，这个细节在做焊接应力仿真、承重受力变形分析时会直接影响计算结果的准确性，如果忽略圆角直接做直角连接，仿真得出的应力集中系数会比实际值偏高30%以上，容易误导选型判断；大规格的IPE360到IPE600主要用于大跨度钢结构的主梁、重型起重设备的行走梁、大型破碎机的机架主支撑，这类场景对型材的直线度、截面一致性要求极高，模型沿长度方向的截面做了全段一致性校验，不存在锥度或者截面变形问题，能直接用于长跨度结构的排布设计。

在安装边界的适配性上，所有规格的模型都采用了统一的基准坐标系，型材的长度方向沿X轴排布，截面形心与坐标系原点重合，设计人员调用时不需要额外调整基准位置，直接输入所需长度就能快速生成对应规格的梁段，也能直接适配各类三维设计软件的型材库调用规则，和方管、角钢、槽钢等其他常用型材的装配对齐逻辑完全一致。考虑到实际工程中型材经常需要和连接板、加劲肋、螺栓组做装配，模型的翼缘表面、腹板表面都做了平整化处理，没有建模残留的碎线或者曲面褶皱，装配时能直接捕捉平面做配合约束，不需要额外做面修复。

很多设计人员在做钢结构建模时容易忽略的一点是，IPE梁的翼缘是等厚度设计，和国内普通工字钢的翼缘变厚度设计有明显区别，如果选错型材截面，会导致后续采购的材料和设计图纸不匹配，造成施工返工。这套全系列构型在建模时特意区分了两类工字钢的截面差异，每一个规格的翼缘都保持等厚度平行，腹板的高度计算也完全匹配欧标IPE型材的参数定义，能直接用于导出加工图纸、统计材料用量，不会出现参数混淆的问题。在做设备机架设计时，调用这套模型可以快速完成不同规格梁的排布对比，通过调整梁的规格来优化框架的承重能力和整体重量，不需要反复查机械手册核对截面尺寸，能大幅减少前期选型的重复工作量。
