带滚轮摆杆式微动限位开关三维建模

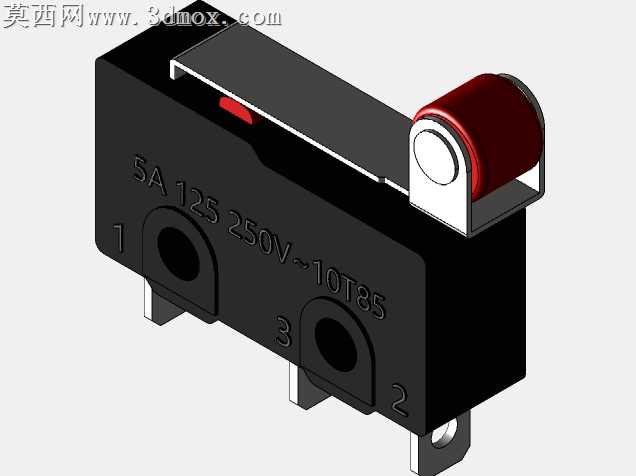

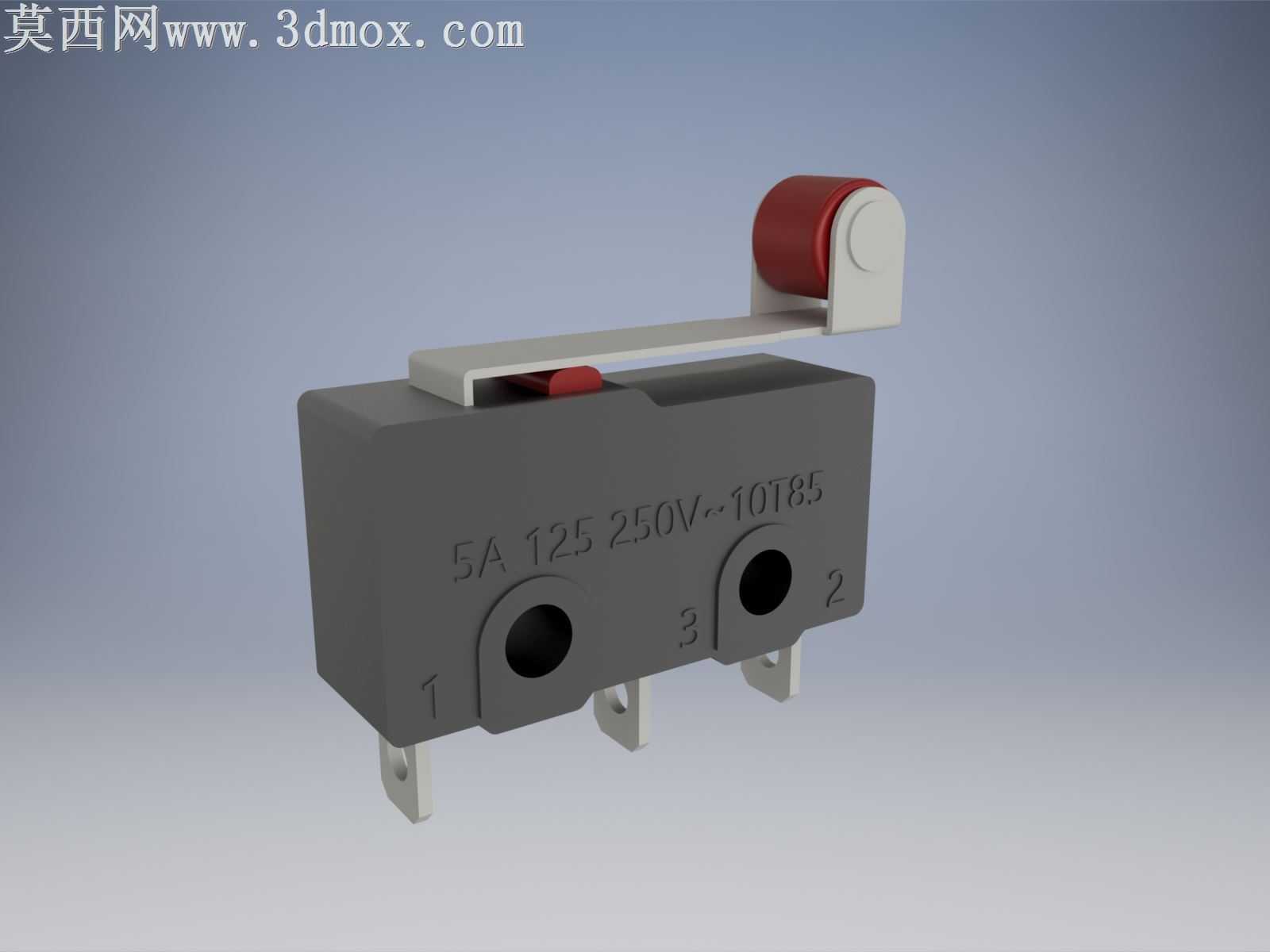

本模型为带滚轮摆杆结构的微动限位开关，建模过程严格参照实物尺寸比例完成，首先在三维建模环境中搭建主体基座的轮廓特征，通过拉伸、切除命令构建基座的长方体主体结构，预留出引脚安装位与固定孔位，基座表面的参数标识通过包覆特征实现，还原实物表面的额定参数刻印效果。其次构建内部触发结构的外部表现部分，红色触发按钮采用弹性材质视觉设定，摆杆部分通过薄壁拉伸与圆角处理还原金属薄臂的质感，摆杆末端的滚轮组件分别构建滚轮支架与红色滚轮主体，滚轮与支架之间预留转动配合间隙，还原实物滚轮可自由转动的结构特性。底部三个插装引脚采用金属导电材质设定，通过拉伸命令构建引脚的片状结构，引脚与基座的衔接处做过渡圆角处理，还原实际产品的注塑包边结构。材质渲染阶段，基座部分采用黑色哑光工程塑料材质，调整粗糙度参数模拟酚醛树脂塑料的磨砂质感，摆杆与引脚采用镀锌金属材质，添加轻微的金属反光效果，滚轮部分采用红色耐磨工程塑料材质，调整高光参数模拟尼龙材质的半哑光质感，触发按钮采用与滚轮同色系的红色塑料材质，做色彩区分的同时保证视觉协调性。结构设计上完整还原该类微动开关的外部装配特征，两个固定通孔用于产品安装时的螺丝固定，三个引脚对应常开、常闭、公共端的电路接线位，滚轮摆杆的触发角度与实物保持一致，可直观展示该类开关被外力触发时的摆杆运动行程范围。建模过程中对所有棱角做符合工业产品标准的圆角处理，避免尖锐棱角不符合实际生产工艺的问题，各部件的装配间隙控制在合理范围，既保证模型的装配真实性，也避免出现部件干涉的建模错误，整体模型可用于工控设备装配演示、电气元件选型展示、自动化设备结构布局参考等场景，完整呈现这类小型微动限位开关的外部结构特征与外观细节。
