小型带摆杆微动限位开关三维设计

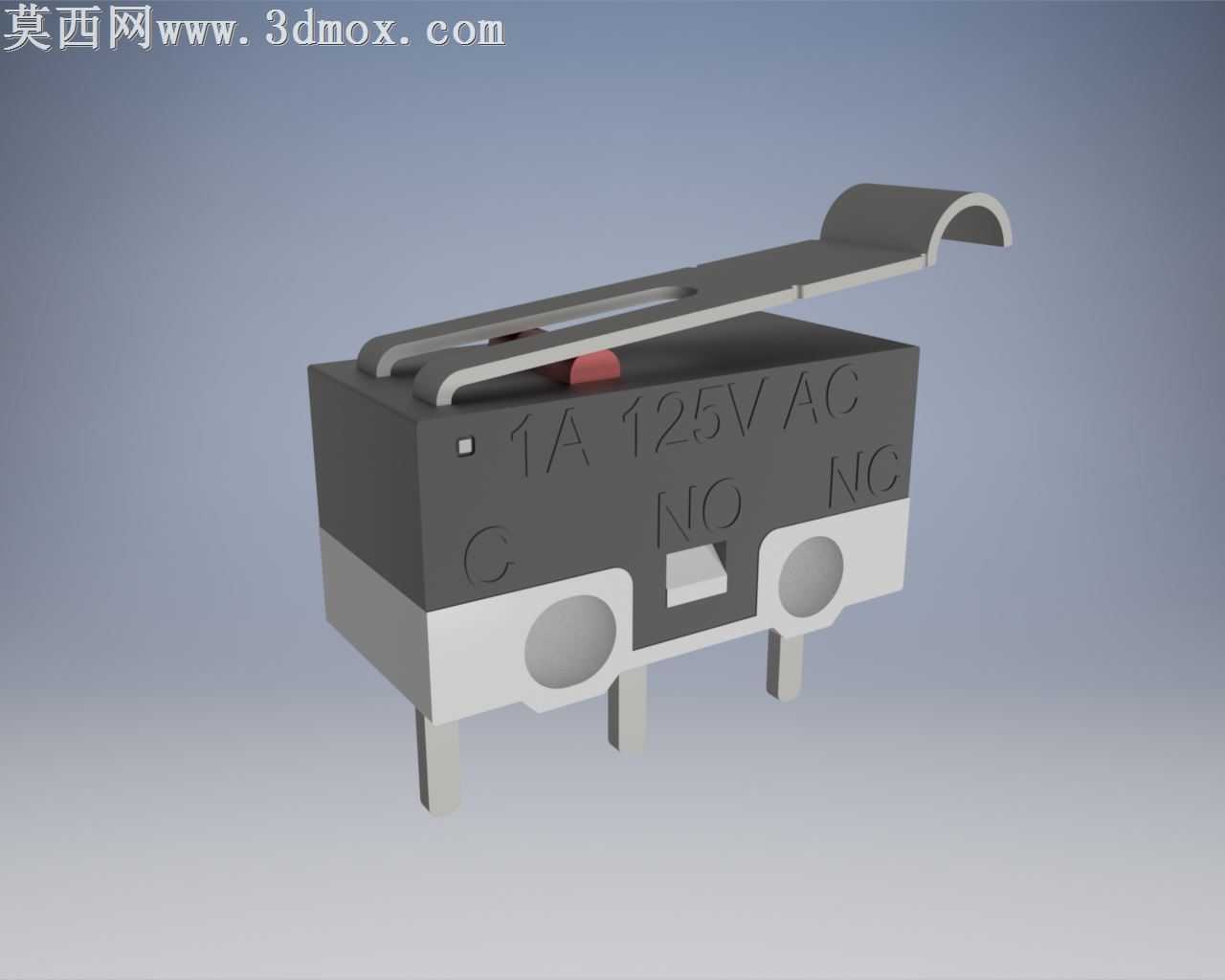

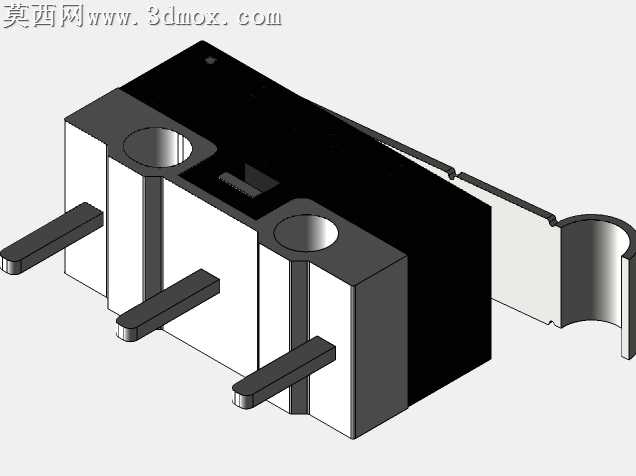

本作品为小型带摆杆式微动限位开关的三维建模成果，整体建模过程严格遵循实物尺寸比例，平均尺寸控制为12.7×6.5×5.8mm，还原了该类开关紧凑小巧的结构特征。建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先对开关主体进行分层结构拆解：下部基座为浅灰白色绝缘材质结构，预留两个圆形安装定位孔与插脚安装位，建模时通过拉伸、切除命令精准还原基座的卡扣结构与引脚伸出位，确保引脚间距、安装孔位的尺寸公差符合常规微动开关的通用安装标准；上部主体为深灰黑色壳体结构，表面蚀刻有1A 125V AC的额定参数标识以及C、NO、NC的触点接线端标识，建模时通过包覆命令实现标识的凹陷效果，还原壳体表面的细节质感。顶部的弧形摆杆触发结构是建模的重点部分，采用双梁支撑的弧形摆杆设计，摆杆下方设置红色触发顶块，建模时通过曲面扫掠命令完成摆杆的弧形曲面造型，精准还原摆杆与壳体的铰接间隙，确保摆杆的按压行程符合微动开关的触发逻辑，可直观展示摆杆下压时触发内部触点的动作状态。材质与渲染阶段，针对不同部件匹配对应材质属性：基座部分赋予哑光浅灰硬质塑料材质，调整粗糙度参数还原绝缘塑料的磨砂质感；上部壳体赋予深灰黑色阻燃塑料材质，表面设置轻微的反光度模拟工业塑料的外壳质感；摆杆部分赋予亮面金属质感的合金材质，还原金属摆杆的耐磨属性；红色触发顶块赋予醒目的红色塑料材质，与深色壳体形成视觉区分；底部插脚赋予镀锡金属材质，还原金属引脚的导电属性。渲染时采用柔和的渐变灰背景，搭配三点布光方案，主光从斜上方打亮开关主体展示整体结构，辅光补全暗部细节避免结构阴影过黑，轮廓光勾勒摆杆与壳体的边缘轮廓，突出模型的立体层次感。设计过程中充分考虑该类开关的实际应用场景，所有结构均按照实物的装配逻辑搭建，各部件之间的装配间隙、配合关系均符合实际生产的装配要求，既还原了微动开关的外观细节，也完整呈现了内部触发结构对应的外部特征，可用于电子设备结构设计的选型参考、自动化设备触发机构的装配模拟，也可作为电气原理演示的可视化模型使用，帮助设计人员直观了解该类小型限位开关的外形尺寸与安装方式，为相关产品的结构布局提供精准的三维参考依据。
