小型C型夹持工装结构设计

　　在机械加工、小型工件装配、钣金临时固定、模型制作等多类作业场景中，这类C型夹持工具都是工位上出现频率极高的辅助工装，和传统台虎钳相比，它的使用场景不受工作台安装位置限制，可灵活夹持在不同厚度的工作台边缘、型材框架、临时拼接的工装架上，完成小工件的钻孔定位、胶粘固化、焊接对位、零件修配等作业，尤其适合流动作业、小批量试制、现场维修类的工作场景，不需要复杂的安装固定步骤，随手取用即可完成夹持动作。

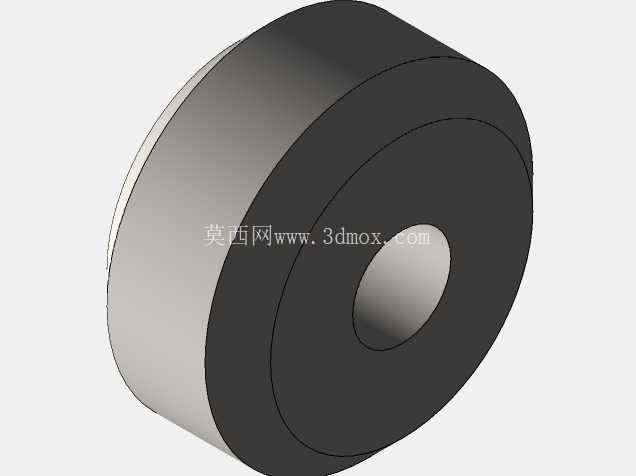

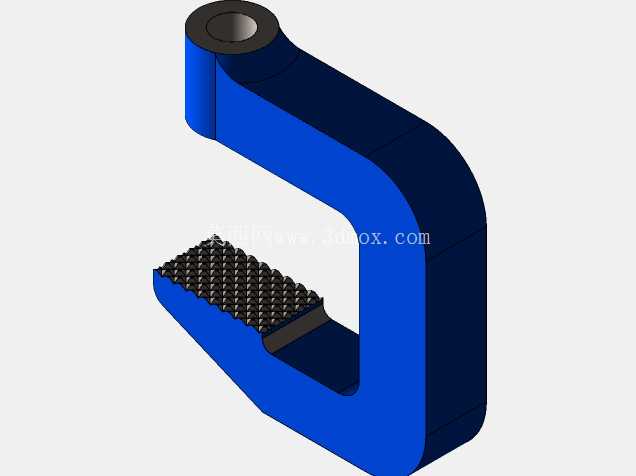

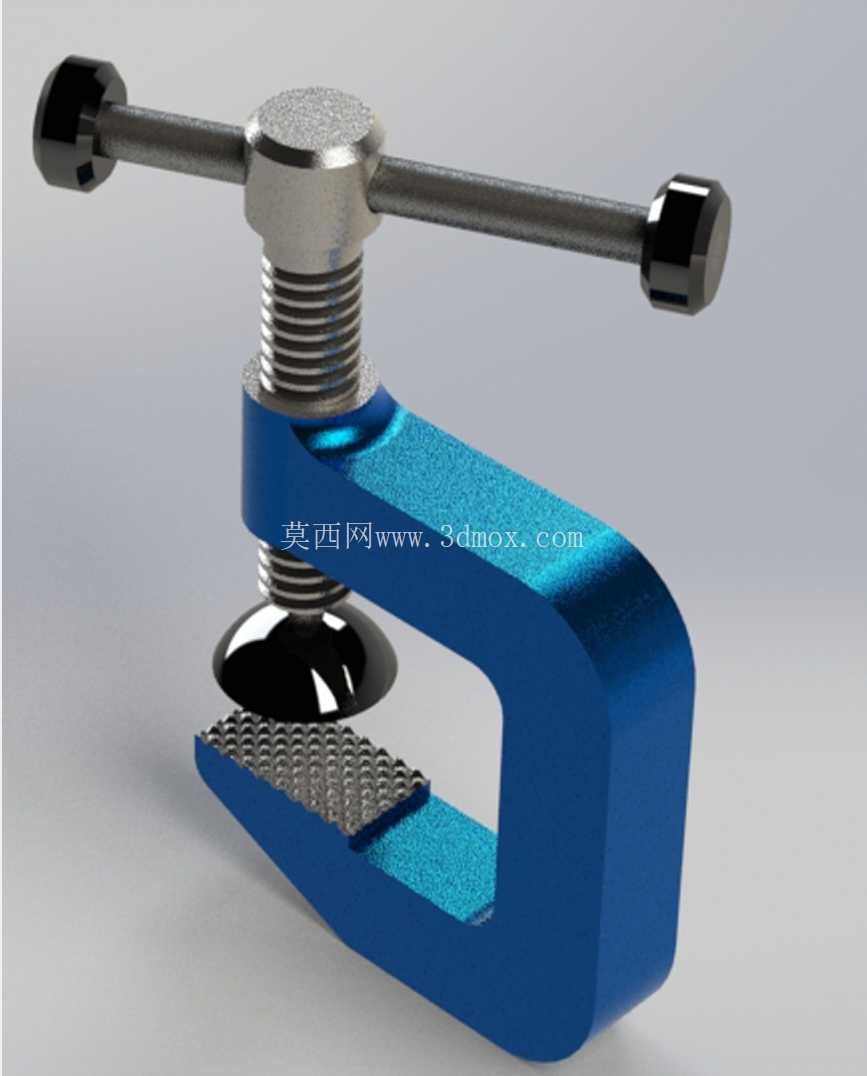

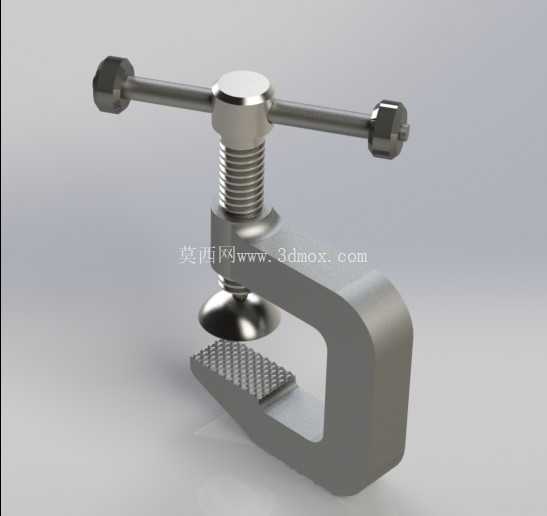

　　从结构设计逻辑来看，这款C型夹采用了经典的C形开口框架作为主体承载结构，框架部分做了等强度的截面优化，夹持受力时的应力集中区域做了圆弧过渡处理，避免长期反复夹持后框架开口处出现疲劳变形，开口深度与最大夹持开度做了适配性匹配，既保证足够的喉深来覆盖常见小型工件的夹持需求，又不会因为喉深过大导致框架受力时形变量超标，影响夹持稳定性。顶部的旋压螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长时间反复旋拧也不容易出现滑牙问题，螺杆顶端的T型手柄做了对称式设计，不需要额外配套扳手，徒手即可施加足够的夹紧力，手柄两端的端头做了加大处理，旋拧时手部受力更均匀，不会出现硌手的问题，即使手上沾有少量切削液、油污，也能稳定施力转动螺杆。螺杆底端的压盘采用了活动式铰接结构，夹紧工件时压盘可以根据被夹持面的角度做小范围自适应调整，保证压盘和工件表面完全贴合，不会因为接触面倾斜导致夹持力集中在局部，压花处理的固定钳口面增加了和工件之间的摩擦力，夹持过程中工件不容易出现滑移错位，同时压盘表面做了光滑处理，夹紧时不会刮伤工件表面，针对表面质量要求高的工件，也可以自行在压盘和固定钳口处粘贴软质垫片，避免夹伤工件表面。

　　从安装边界与尺寸适配角度来看，这类小型C型夹的整体外形尺寸紧凑，收纳时不占用过多工具箱空间，最大夹持开度覆盖了日常作业中常见的薄板、小型型材、零件叠层的厚度范围，框架的外侧轮廓做了圆角处理，日常取放、使用过程中不会划伤手部或者磕碰其他零件，螺杆的行程设计预留了足够的调节余量，不需要频繁调整初始位置即可快速适配不同厚度的工件，旋拧过程中螺杆的同轴度控制较好，夹紧过程中压盘不会出现偏摆，保证夹持力始终垂直作用在工件表面。

　　实际使用过程中，这类C型夹除了常规的工件夹持固定，还可以配合其他工装完成临时定位，比如多零件拼接时的临时压紧固定、小型设备维修时的零件对位、木工小工件的胶粘固定、3D打印零件的后处理固定等，相比大型夹持工装，它的自重更轻，单手即可完成操作，在狭窄的作业空间内也能灵活使用，不会因为体积过大干涉操作。结构设计上没有多余的冗余零件，整体仅由C形框架、传动螺杆、T型手柄、活动压盘、固定钳口几个部分组成，日常维护只需要定期在螺纹处涂抹少量润滑脂，即可保证长期顺畅使用，不容易出现卡滞、锈蚀等问题，框架部分采用高强度金属材质，整体刚性足够，在额定夹持力范围内不会出现框架变形、螺杆弯曲等问题，能够满足长期反复使用的需求。针对不同的作业场景，这类C型夹还可以通过更换不同形式的压盘，拓展使用场景，比如更换软质橡胶压盘夹持易碎工件，更换V型压盘夹持圆棒类零件，不需要改动主体框架即可完成功能拓展，整体结构的通用性极强，是机械加工、装配维修、手工制作等领域不可或缺的基础辅助工装。
