3.5mm公对母音频延长连接线结构设计

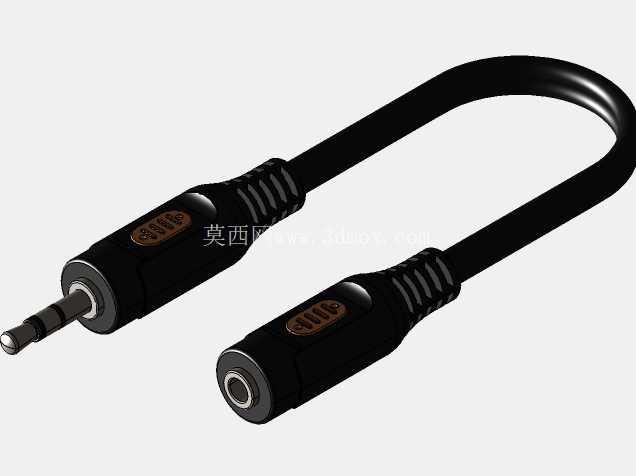

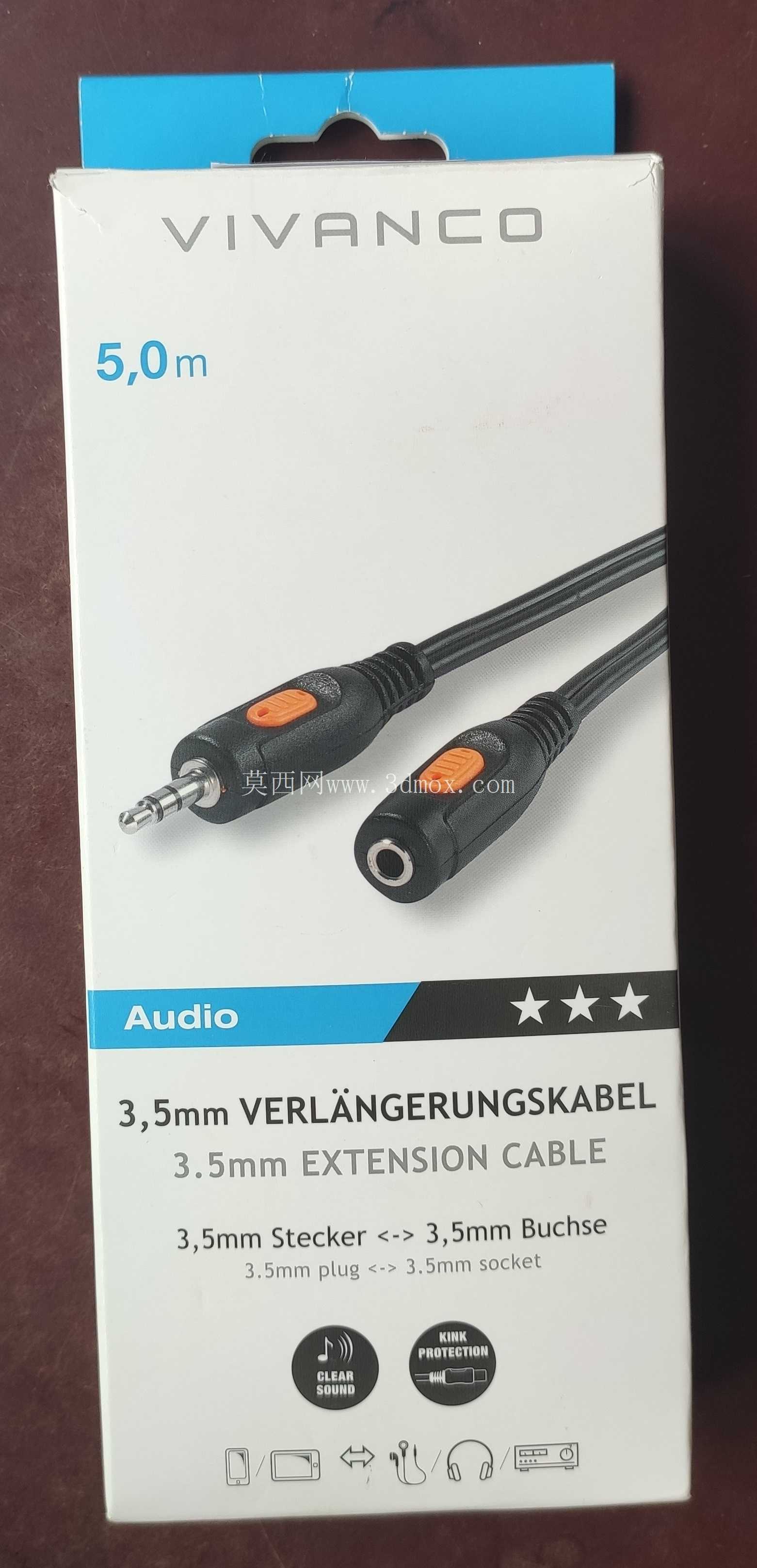

日常影音设备搭建、小型音频测试台布线、消费电子维修替换场景里，3.5mm规格的音频延长线是出现频率极高的连接配件，这款公对母结构的延长线模型，完全参照市售成熟量产款的结构细节还原，可直接用于消费电子周边配件的结构验证、装配干涉检查，也能作为设备布线模拟环节的标准配件调用。从实际使用场景来看，这类延长线主要解决原生音频接口位置过偏、原配线材长度不足的问题，比如台式机主机后置音频接口接桌面耳机、车载AUX接口延伸至扶手箱位置、便携播放器接驳桌面有源音箱时，都需要这类转接延长件来补全连接距离，同时要保证音频信号传输过程中无明显损耗、接触稳定，不会因为频繁插拔出现接触不良、声道缺失的问题。

设计层面首先考虑的是插拔寿命与握持手感，公头端采用标准三段式3.5mmTRS插头结构，对应立体声左右声道与公共接地，插头根部做了阶梯式的应力释放结构，和线材衔接的位置做了多道环形防滑槽，用户插拔时手指捏持该位置不会打滑，同时能缓冲线材弯折时的应力，避免插头根部线芯因为反复弯折出现断裂。母头端的内孔尺寸严格遵循3.5mm音频接口的公差标准，内部接触弹片的位置、弹性行程都做了对应还原，公头插入后能保证三个接触环分别和弹片可靠贴合，不会出现虚接导致的杂音、单声道问题。两端的外壳采用注塑成型的硬质塑料结构，表面做了细微的磨砂纹理处理，既提升握持摩擦力，也能避免日常使用中留下明显指纹划痕，外壳侧面的标识区域做了内凹设计，可模印声道标识或品牌信息，不会因为长期摩擦导致标识磨损脱落。

线材部分采用常规的圆截面多芯屏蔽线结构，模型里还原了线材自然弯曲的弧度，两端和接头衔接的位置都做了加长的应力释放护套，护套硬度比线材本体稍高，能分散弯折时的应力集中点，按照常规消费级音频线的设计标准，这个位置的弯折寿命可以达到数千次以上，满足日常使用的弯折需求。外形尺寸上，整线长度按照常规1米延长线的比例还原，接头部分的直径控制在10mm以内，不会出现插入设备后遮挡相邻接口的问题，不管是插在紧凑排布的笔记本侧边接口，还是多接口并排的音频分配器上，都能保证相邻接口可以正常使用，不会出现干涉。安装边界方面，公头插入深度为标准的14mm，插入设备接口后外露的外壳长度为22mm，母头端的内孔深度为15mm，能完全容纳标准长度的3.5mm公头，不会出现插头插不到位导致的接触问题。

从结构设计的细节来看，这款模型还原了量产产品的所有关键装配特征：插头金属部分和塑料外壳的卡扣固定结构、线材和接头内部的焊点避让空间、屏蔽层的接地位置、外壳合模线的位置都做了对应体现，做结构设计时可以直接参考这些细节，调整壁厚、卡扣位置来适配不同的线材规格或者外观改型需求。比如针对高保真音频传输的需求，可以在这个基础结构上调整内部屏蔽层的结构，增加磁环位置的安装位；针对户外使用的耐拉扯需求，可以调整应力释放护套的长度和硬度，增加线材内部的抗拉纤维层的空间预留。这类小配件的结构设计看似简单，实则每一处尺寸都和实际使用体验直接相关，比如插头的倒角角度如果过大，会导致插入后松动容易脱落；倒角过小则会导致插拔力过大，长期使用会磨损设备端的母座弹片；外壳的直径如果超出标准范围，在相邻接口间距较小的设备上就会出现插不上的问题，这些细节在建模时都做了对应的公差考量，完全符合行业通用的3.5mm音频接口配件的尺寸规范。
