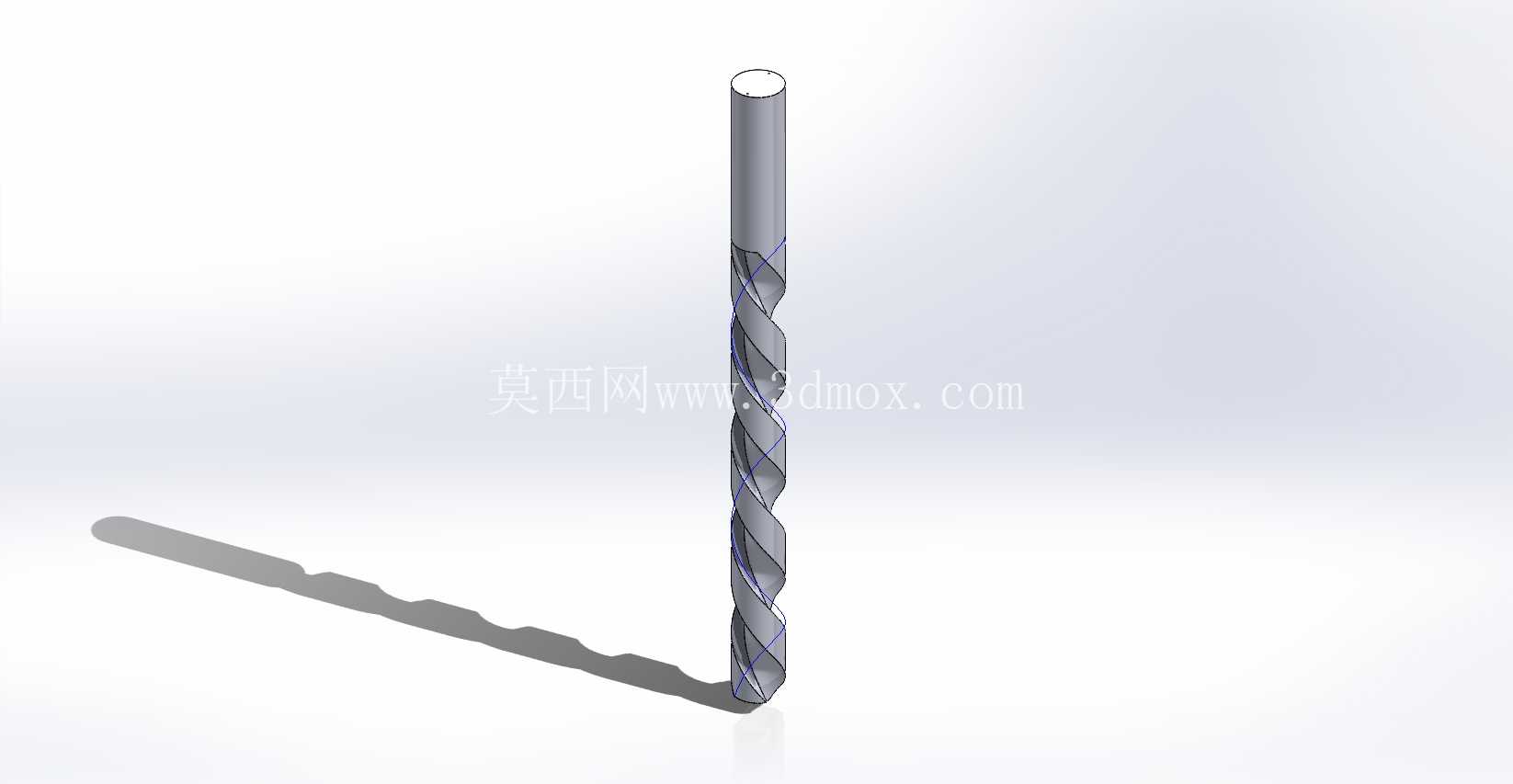

内置冷却流道的深孔加工钻头结构

在深孔钻削、难加工材料切削的工况里，普通外冷却钻头经常遇到冷却介质无法抵达切削刃区域、排屑不畅导致刃口过早烧损、孔壁粗糙度超差的问题，这款带内部冷却通道的钻头就是针对这类痛点做的结构优化。从实际加工场景来看，这类内冷钻头常配套在加工中心、深孔钻床上使用，覆盖合金钢、不锈钢、高温合金等导热性差的材料加工，在模具钢水路孔、液压阀块深孔、航空结构件连接孔的加工工序里，能有效降低切削区域的温度，减少刀具磨损的速率。

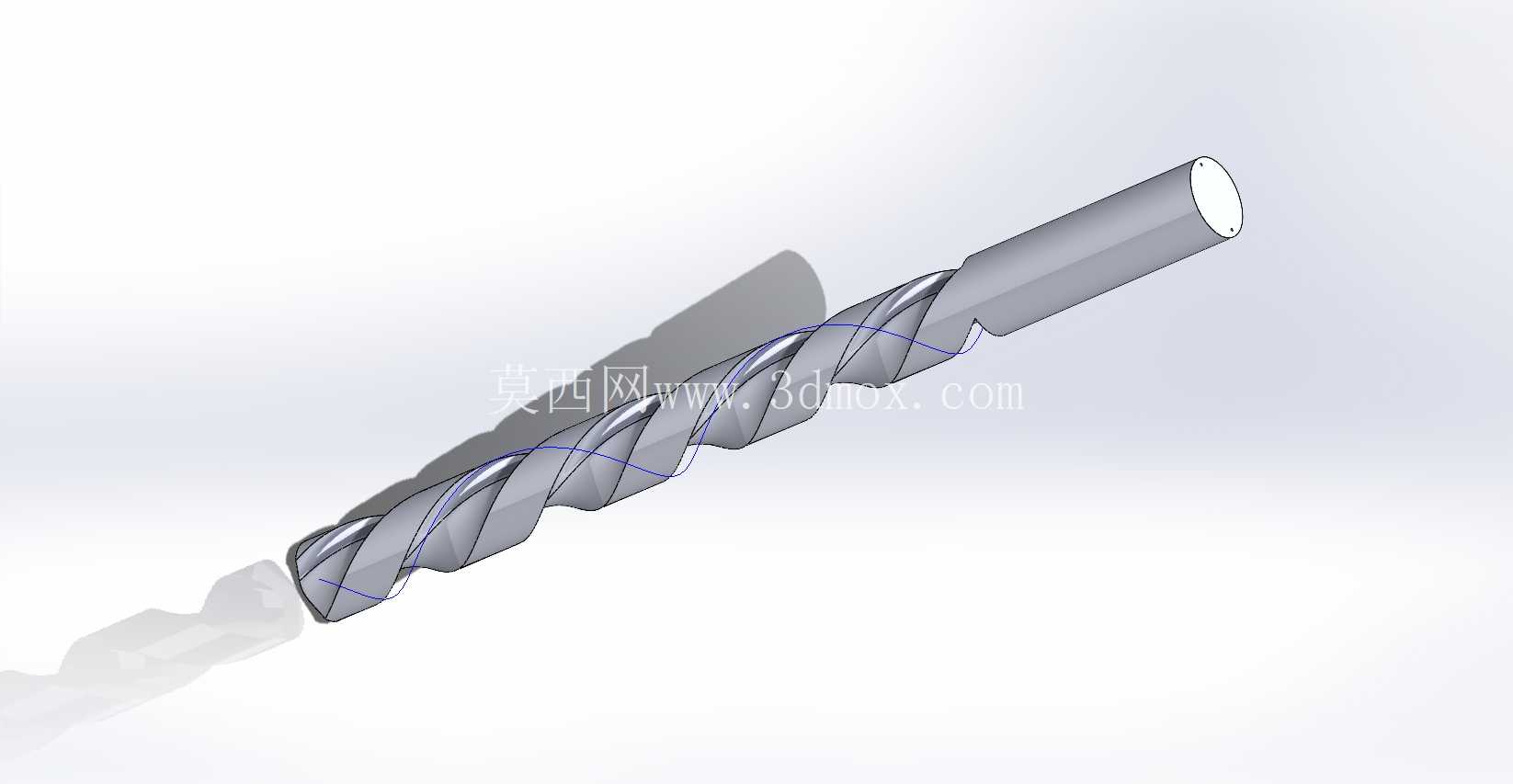

从结构设计逻辑来看，这款钻头的冷却流道沿着钻杆本体螺旋分布，和排屑槽的螺旋升角保持匹配，不会因为流道的开设大幅削弱钻杆的抗扭刚度，同时冷却介质可以从刀柄端直接输送到钻尖位置，在切削的同时直接冲刷刃口，带着切屑顺着螺旋排屑槽向外排出，避免切屑在孔内堆积刮伤已加工表面。钻尖部分的切削角度做了适配内冷结构的优化，横刃修磨的形式可以减少轴向进给力，让冷却液喷出时刚好对准两个主切削刃的发热集中区，相比普通直孔内冷钻头，螺旋流道的结构在钻杆高速旋转时，冷却液的输送阻力更小，不会因为离心力导致流道内的介质分布不均。

从安装边界来看，这款钻头采用直柄结构，适配标准的ER夹头、钻夹头刀柄，不需要特殊的定制刀柄就能在常规机床上装夹使用，钻杆的整体长径比做了合理控制，既满足中等深度深孔的加工需求，又不会因为杆部过长导致加工时出现振刀问题。排屑槽的抛光处理可以降低切屑和槽壁的摩擦阻力，配合内冷介质的冲屑作用，即使是加工塑性较强的不锈钢材料，也不容易出现切屑缠绕在钻杆上的情况。

在实际使用过程中，这类内冷钻头需要配合机床的中心出水功能使用，冷却液的压力需要根据加工孔的深度、材料硬度做对应调整，加工深孔时适当提高冷却压力，可以更好地把孔底的切屑冲出来，避免堵屑导致钻头折断。和普通外冷钻头相比，内冷结构的钻头在相同切削参数下，刃口的工作温度能降低三成以上，单支刀具的连续加工寿命可以提升一倍左右，同时加工出的孔壁粗糙度更稳定，不需要后续额外的铰孔工序就能满足多数零部件的孔位精度要求。

从建模的细节来看，这款钻头的螺旋槽曲面做了连续顺滑处理，没有出现曲面断层的问题，冷却流道的内壁做了等壁厚设计，保证钻杆各个截面的抗扭强度均匀，不会因为局部壁厚过薄导致高速旋转时出现断裂风险。钻尖部分的后角、刃倾角都按照实际切削参数做了对应匹配，两个主切削刃的对称度控制在合理公差范围内，避免加工时出现单刃切削导致孔位偏移的问题。柄部和钻杆工作部分的同轴度也做了严格控制，装夹后高速旋转的跳动量可以满足精密加工的要求，不会因为跳动过大导致孔径超差。
