十字槽手动螺丝刀三维结构设计

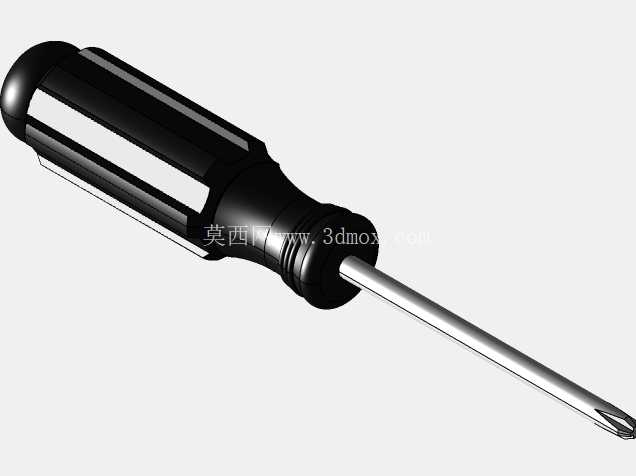

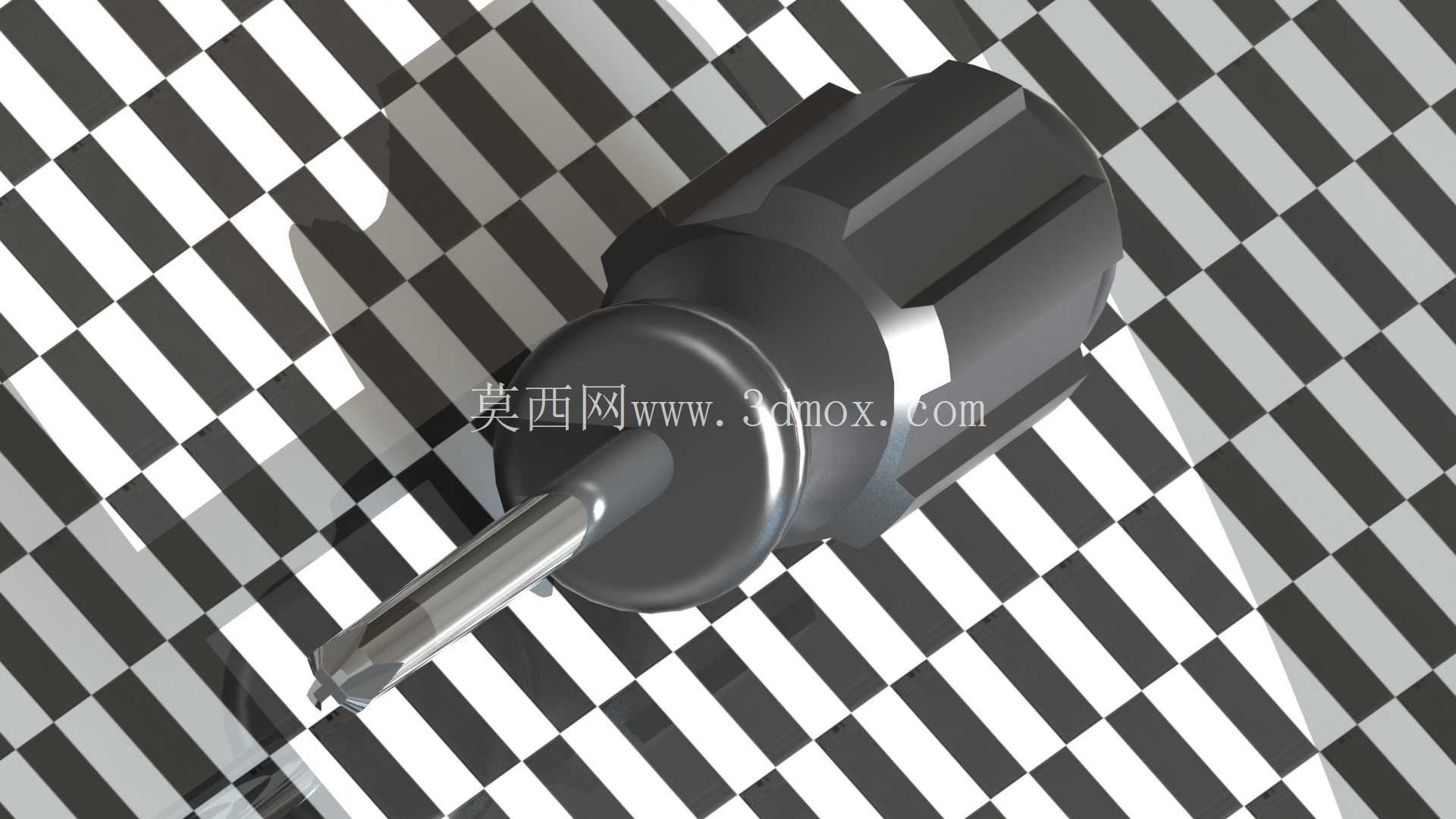

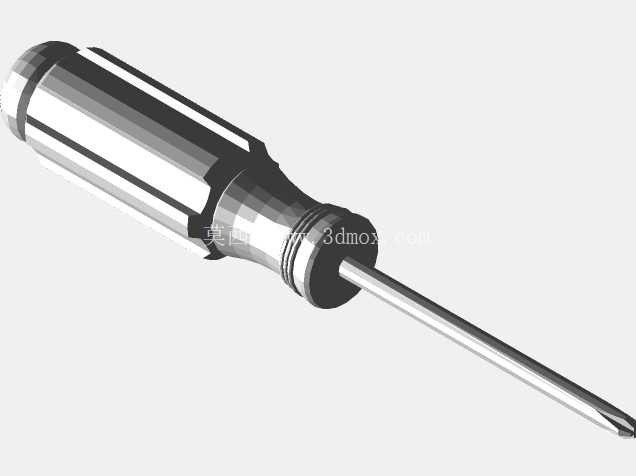

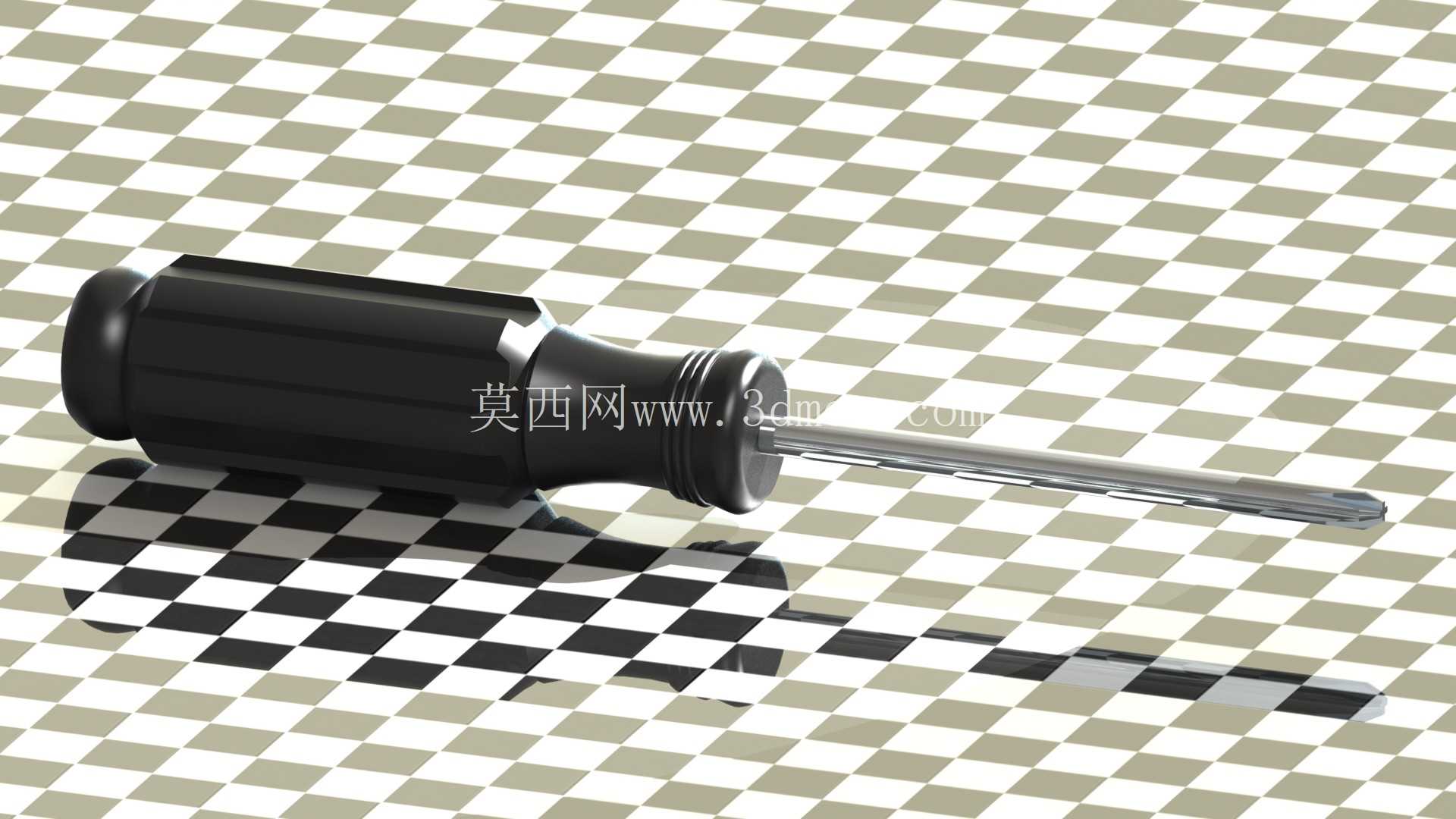

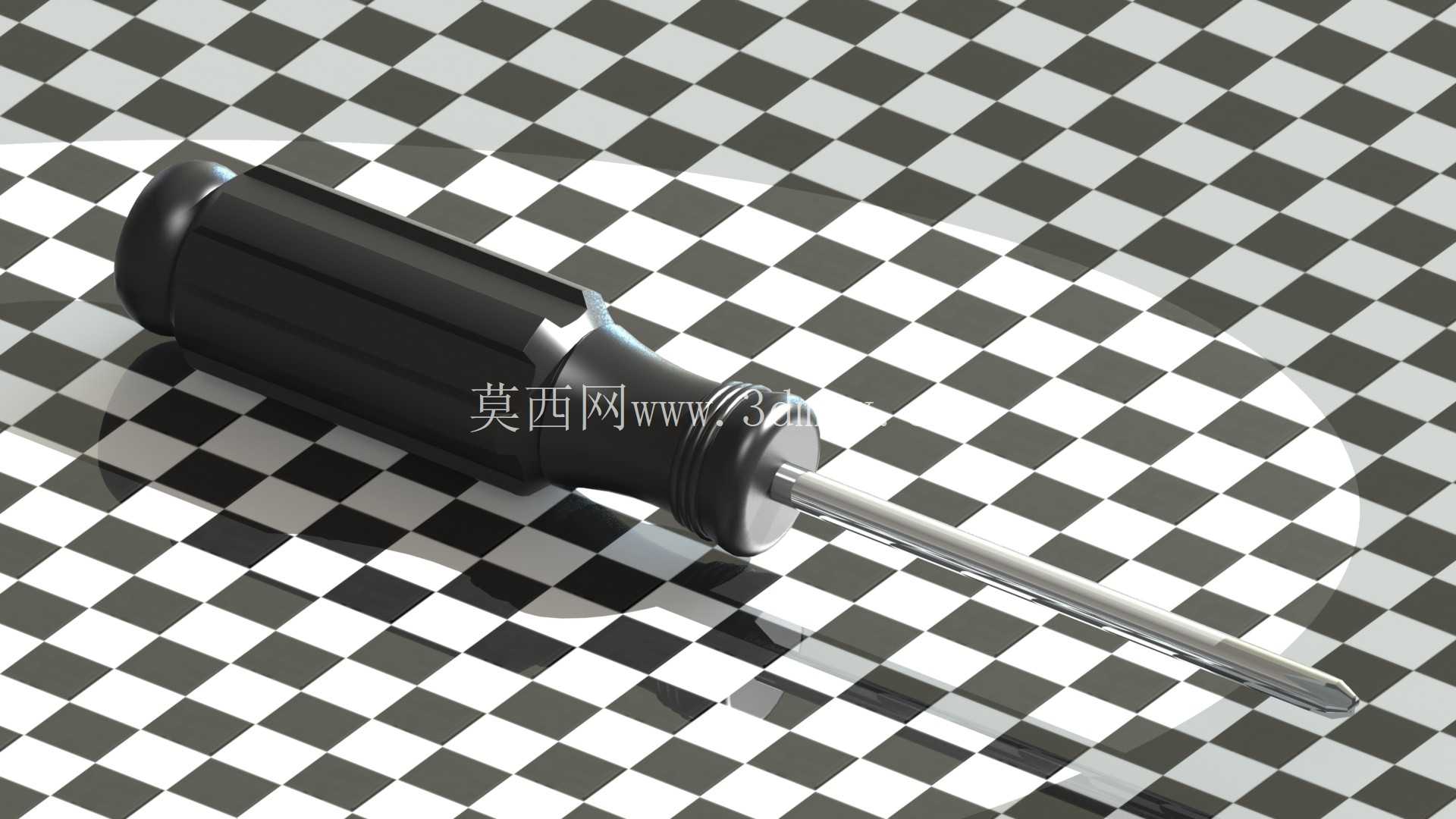

　　这款十字螺丝刀的三维建模完全围绕实际装配维修场景的使用需求展开，没有做多余的装饰性结构，所有几何特征都服务于握持手感、扭矩传递和耐用性三个核心指标。先从批头部分说起，十字槽的啮合端严格遵循通用紧固件的槽型公差，刃口做了微小的倒锥处理，实际拧动螺丝时不会出现滑牙跳齿的问题，批杆采用通体等径的高强度合金钢形态，表面做了防锈镀层的结构预留，杆身和手柄的连接位置做了滚花压配的嵌合结构，不是简单的插接，能承受大扭矩下的扭转力，不会出现批杆和手柄松脱的情况。

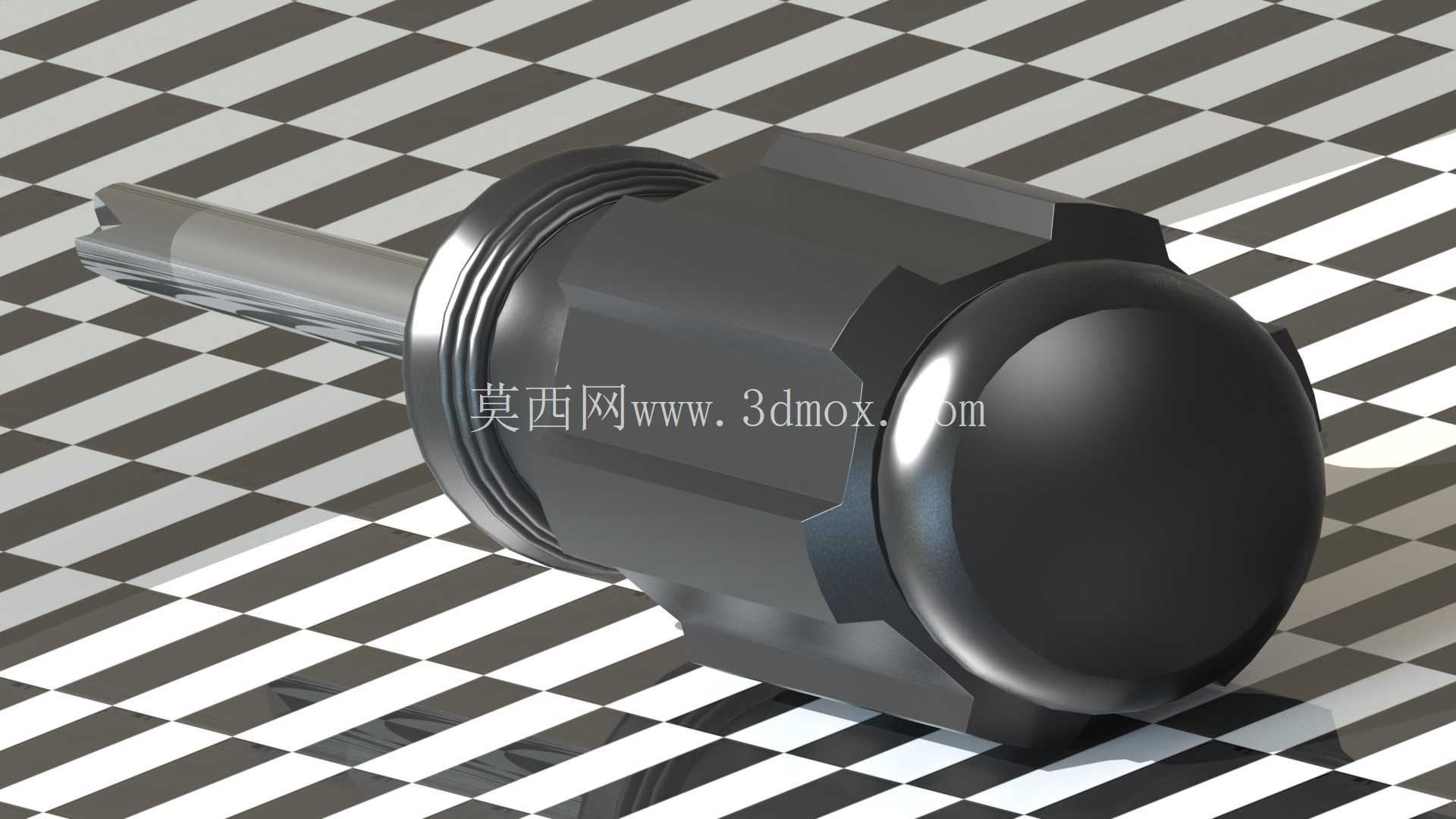

　　手柄部分采用符合人体工学的纺锤形轮廓，握持段做了多道环形防滑槽，即使手上沾有少量油污也能稳定施力，手柄尾部做了圆弧过渡，长时间掌心顶压施力时不会产生硌手的痛感，整个手柄的外径控制在35mm区间，长度100mm，适配绝大多数成年人的手掌握持尺寸，不管是精密电子设备的小螺丝拆装，还是机械设备检修时的M3到M6规格十字螺丝紧固，都能提供合适的力臂长度。在实际的设备运维场景里，这类螺丝刀是装配工位、售后维修、日常五金检修的必备工具，建模时特意还原了批头和手柄的同轴度公差，批头的径向跳动控制在0.1mm以内，保证拧动螺丝时批头不会偏摆刮伤螺丝槽口。

　　从设计思路上看，没有采用异形手柄的花哨设计，所有曲面都做了脱模斜度的预留，不管是后续做注塑手柄开模，还是做金属手柄的机加工，都能直接对接生产工艺，不需要额外调整结构。批杆的总长度从手柄端面到批头顶端控制在150mm，加上手柄的总长度250mm，这个尺寸既能覆盖大部分设备外壳外侧的螺丝拆装，也能伸入深度不超过120mm的沉孔内操作，不会因为杆身过长导致操作时晃动感强，也不会因为杆身过短无法触及深孔位置的紧固件。手柄和批杆的连接位置做了10mm长度的嵌装段，嵌装段的截面做了扁位处理，压配后能传递最大12N·m的扭矩，完全覆盖手动拧动常规规格十字螺丝的扭矩需求，不会出现连接处断裂的问题。批头的十字刃口做了0.2mm的圆角钝化处理，不是尖锐的刃口，既能保证和螺丝槽的充分啮合，也能避免刃口因为应力集中在大扭矩下崩缺，延长工具的实际使用寿命。整个模型的结构拆分清晰，手柄、批杆、嵌合固定段三个部分的装配关系明确，做结构验证时可以直接赋予不同的材料属性，模拟受力时的形变情况，比如手柄采用PP加玻纤材料时的握持形变，批杆采用铬钒钢时的扭转形变，都能通过这个三维模型直接做有限元分析，不需要重新构建几何。

　　在日常的设备装配场景中，这类螺丝刀的使用频率远高于电动工具，因为很多精密装配工位不允许电动工具的过大扭矩损坏塑料壳体或者精密螺纹，手动螺丝刀能精准控制施力大小，这款模型还原的尺寸比例和结构细节，完全可以作为工具选型、工装配套、装配工位工具配置的参考依据，也能用于五金工具类产品的结构优化设计，对照现有实物的结构做细节调整，比如调整防滑槽的间距、手柄的握持直径，适配不同行业的使用需求，比如电子装配场景可以适当缩小手柄直径，做更轻量化的设计，重型机械检修场景可以加大手柄直径，增加力臂长度，提升大扭矩下的操作便利性。
