复古手摇式手动钻孔工具结构设计

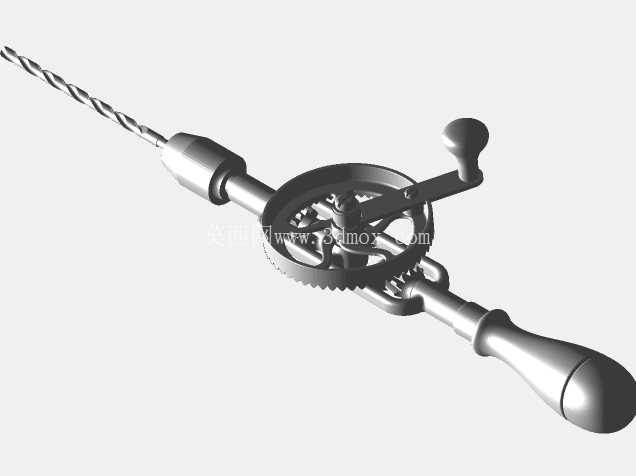

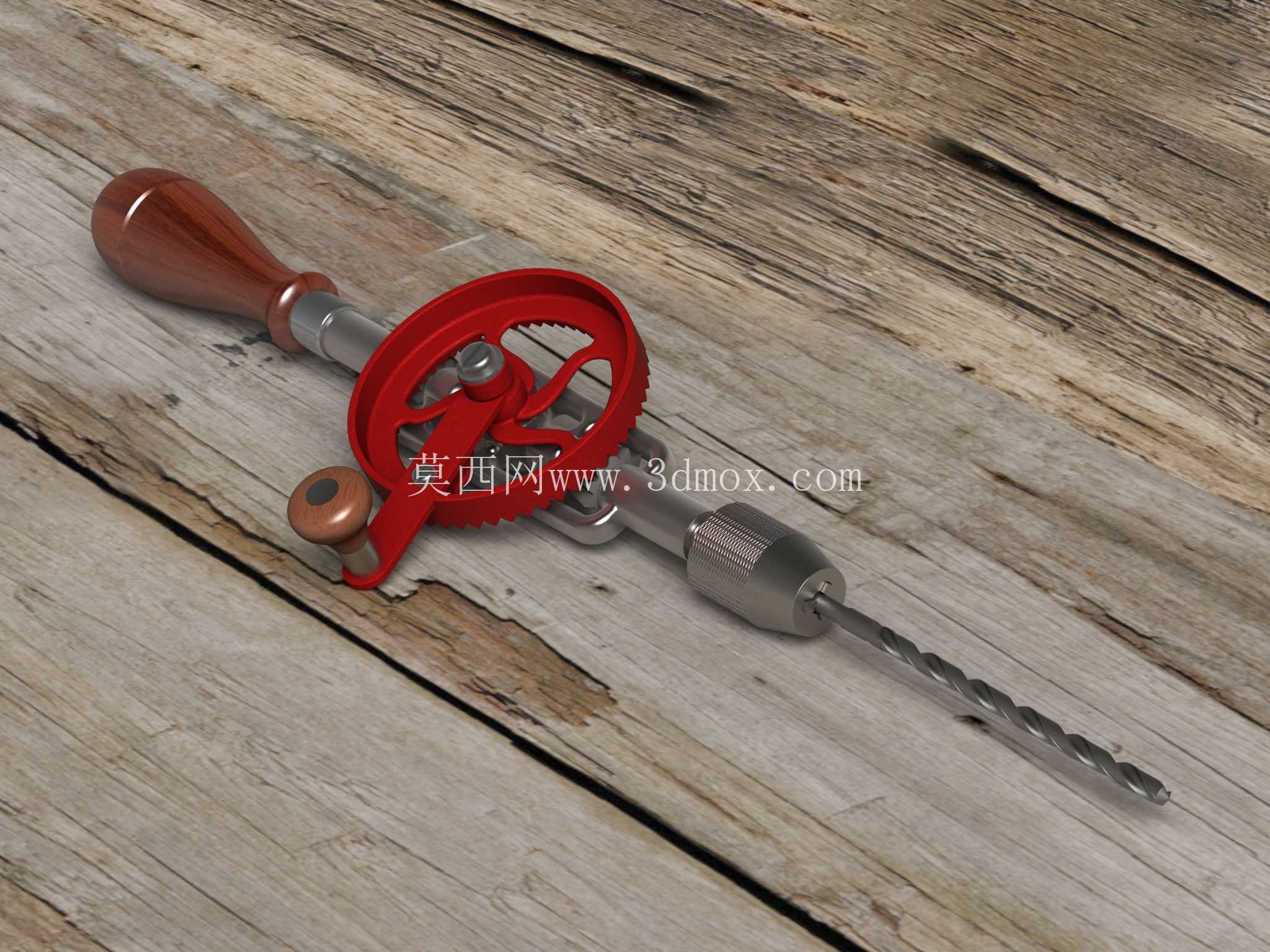

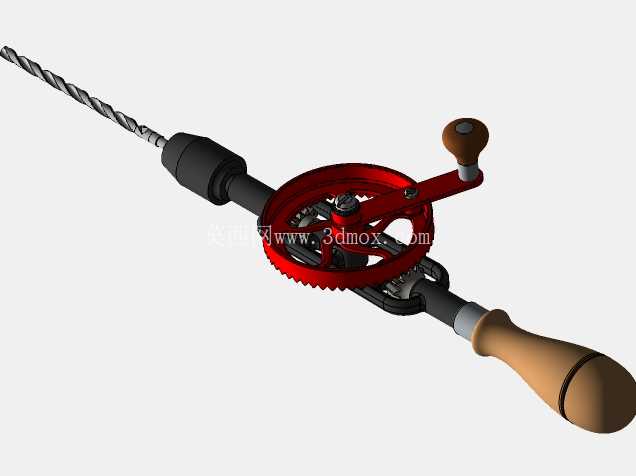

这款手摇手钻的结构设计完全围绕手动作业的力传递逻辑搭建，核心传动采用大直径伞齿轮组配合直齿传动副，摇臂转动时的圆周力通过齿轮副90度换向传递至钻夹头输出轴，传动比设置在1:3.2区间，既保证摇臂转动时的输入力矩足够带动钻头切削，也避免传动比过大导致摇臂转动圈数过多、操作疲劳。握柄采用符合人体工学的弧面收腰造型，与金属主体的连接位置做了内嵌式铜套衬垫，长期握持施力时不会出现硌手的情况，木质握柄的表面做了圆弧过渡处理，握持时手掌受力均匀，适合长时间连续的手动钻孔作业。

从实际应用场景来看，这类手动钻孔工具主要适配无供电条件的户外维修、木工精细加工、薄金属件小直径孔加工、模型制作等场景，不需要外接电源气源，整体重量控制在0.8kg左右，单手握持即可完成操作，携带时不需要额外配套动力管线，适合随车维修、野外作业、老旧线路改造时的无电作业需求。钻夹头采用三爪自定心结构，夹持范围覆盖0.6mm-6mm直径的直柄钻头，既可以装夹普通麻花钻完成金属、木材、塑料件的钻孔作业，也可以更换装夹磨头、丝锥等附件，完成小型工件的打磨、内螺纹攻丝等拓展作业，夹头的锁紧位置做了滚花防滑处理，徒手即可完成钻头的装夹锁紧，不需要额外配套夹头扳手。

设计过程中针对手摇作业的受力特点做了多处结构优化：主传动齿轮的轮齿采用渐开线齿形，齿面做了加厚处理，承受突然施加的径向力矩时不会出现断齿问题；摇臂与齿轮轴的连接位置设置了推力轴承，转动摇臂时的轴向摩擦力被大幅降低，连续转动时不会出现卡滞、晃动感；钻身与握柄的连接位置设置了可调节的顶靠端，钻孔作业时可以将顶靠端抵在胸口或手掌位置，施加轴向进给力时不需要完全依靠手臂力量，大幅降低长时间钻孔的劳动强度。整体外形尺寸控制在长度320mm、摇臂回转直径120mm的区间，收纳时不需要占用过大空间，常规的工具抽屉、工具包都可以轻松放置，安装边界上没有额外的外接接口，不需要配套固定基座，手持即可完成全部作业流程。

结构细节上，传动齿轮的外侧设置了全包式金属护罩，既可以避免转动时的齿轮夹到操作人员衣物，也能阻挡钻孔产生的碎屑进入齿轮啮合面，延长传动结构的使用寿命；钻夹头与输出轴的连接采用莫氏短锥配合，传递扭矩时不会出现打滑问题，需要拆卸维护时只需要用斜铁敲击即可完成分离，日常维护保养十分便捷；摇臂的手持端设置了可自由转动的木质握套，转动摇臂时握套可以跟随手掌转动，不会磨伤手掌皮肤。针对不同材质的钻孔需求，这款手钻的输出转速可以通过摇臂的转动速度自由控制，加工软质木材时可以加快摇臂转速提升钻孔效率，加工薄金属件时可以降低摇臂转速，避免钻头崩断或者工件被钻穿时出现毛刺过大的问题，相比电动钻孔工具，手动控制的转速调节精度更高，适合对钻孔深度、钻孔精度有精细要求的小件加工场景。
