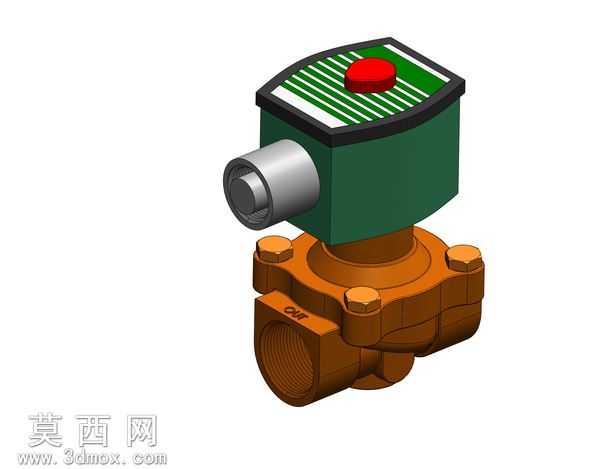

工业用直动式电磁阀三维结构模型

本模型为工业管路系统常用的直动式电磁阀三维结构，建模过程严格遵循实物测绘比例，完整还原了电磁阀从上到下的电磁驱动单元、密封隔离单元、阀体通断单元三大核心组成部分。建模阶段首先以阀体的内螺纹通路口径为基准尺寸，绘制阀体的多通腔室结构，阀体采用锻铜质感的棕褐色材质表现，表面还原了铸造件的细微磨砂质感，四个角的紧固螺栓做了六角头的细节刻画，阀体侧面的流向标识做了凹陷浮雕处理，清晰标注介质流通方向。中部的隔离密封段做了阶梯轴式的衔接结构，还原了铜质阀体与上部电磁线圈壳体的密封装配关系，衔接处的密封垫圈做了薄型环形结构的细节表现，避免模型出现装配穿模问题。上部的电磁线圈壳体采用深绿色哑光塑料材质表现，顶部的端盖做了斜向条纹的防滑纹理设计，顶部的红色手动应急按钮做了凸起的圆形结构，还原了断电状态下手动控制阀门通断的操作部件结构，侧面的电缆引出接口做了金属银灰色的快插接头结构，还原了接线部位的防护结构。模型整体装配关系清晰，各部件可单独拆分用于结构原理演示，渲染阶段采用柔和的工业产品打光方式，突出不同材质的质感差异，铜质阀体的金属厚重感、塑料壳体的哑光质感、金属接头的金属光泽都做了区分表现，结构设计上还原了直动式电磁阀断电常闭、通电开启的核心动作逻辑，可用于流体控制教学、管路系统装配模拟、产品方案展示等场景，模型细节完整，无冗余几何面，符合工业三维模型的使用规范。
