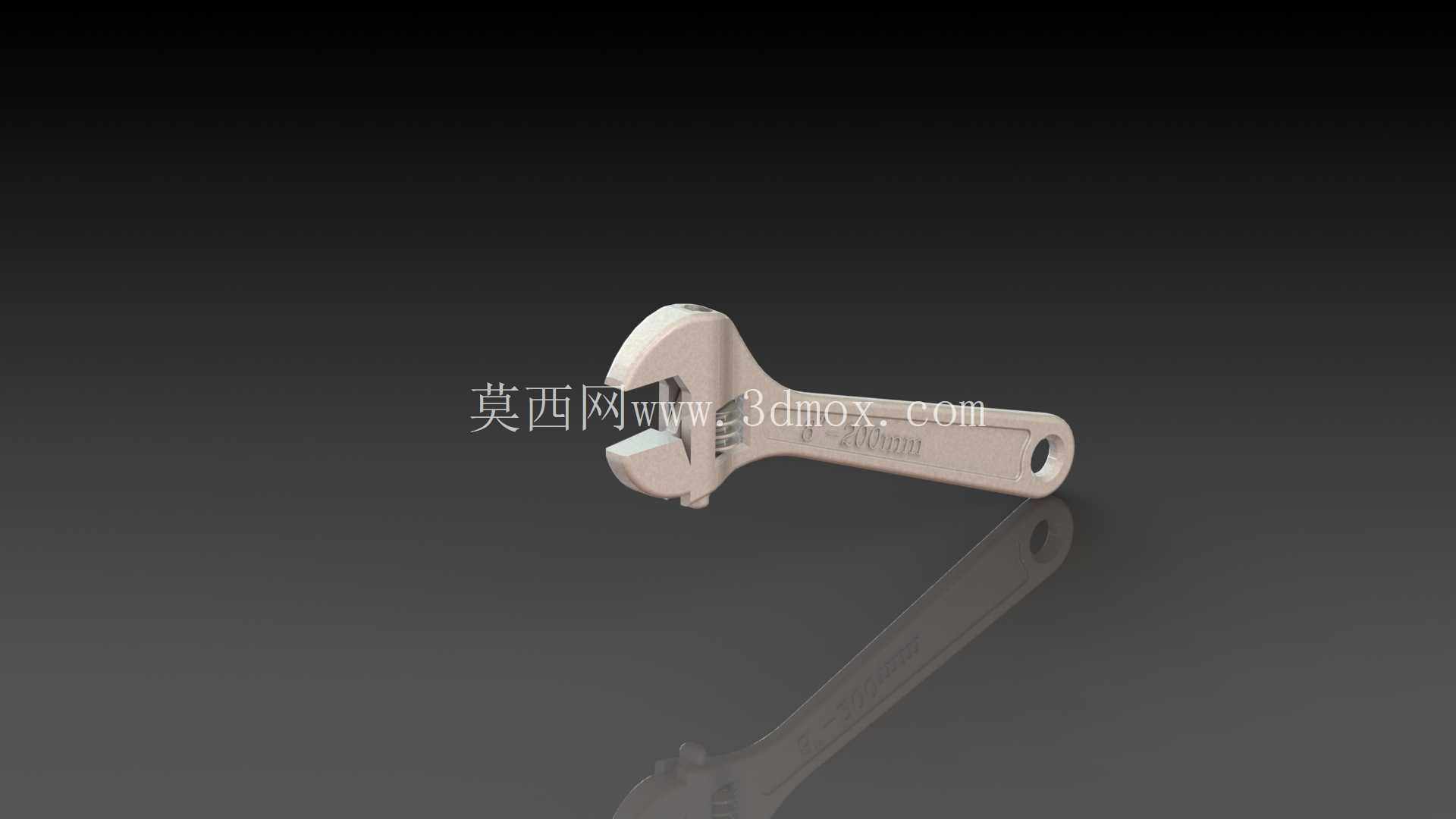

可调式活动扳手机械结构三维设计

在设备运维、机械装配、五金维修等各类现场作业场景中，活动扳手是普及率最高的手动紧固工具之一，区别于固定开口的呆扳手，这类工具可通过调节蜗轮结构改变开口尺寸，适配不同规格的六角头、方头螺栓与螺母，无需携带多组固定尺寸扳手即可完成多数常规紧固作业，在狭小作业空间、外出应急维修、多规格紧固件混合作业的场景下具备极强的实用性。

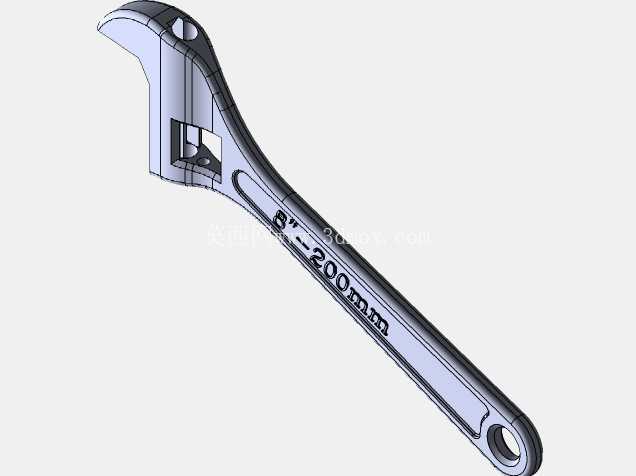

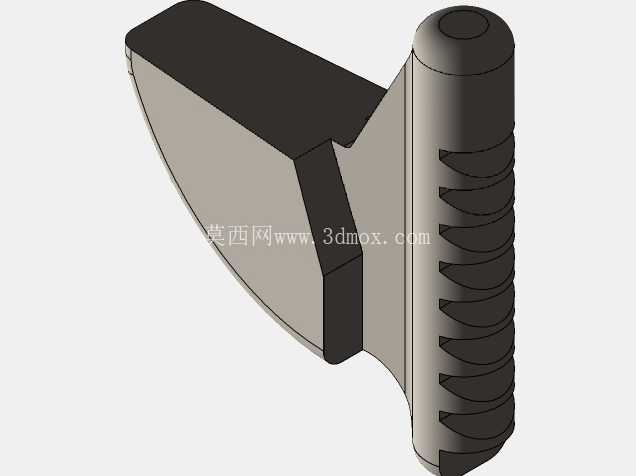

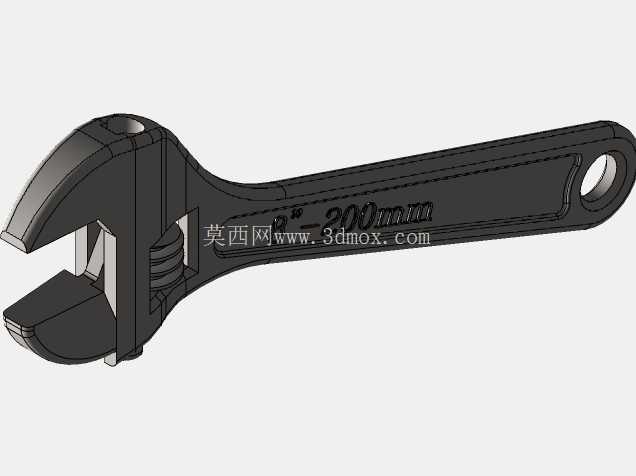

从结构设计逻辑来看，这款可调扳手的核心组成分为固定扳体、活动扳口、调节蜗轮、扳柄四个核心部分，固定扳体与扳柄为一体化锻造结构，是整个工具的受力承载主体，活动扳口嵌装在固定扳体的导向槽内，通过与调节蜗轮的齿牙啮合实现开口尺寸的线性调节，调节过程中活动扳口与固定扳口的夹持面始终保持平行，避免夹持紧固件时出现打滑、棱角磨损的问题。建模过程中需要重点控制导向槽的配合公差，既要保证活动扳口滑动顺畅无卡滞，也要控制配合间隙避免夹持时出现扳口晃动，影响紧固力矩的传递。

夹持面的设计上，两个扳口的工作端面都加工有细密的防滑齿纹，齿纹角度经过优化，在施加紧固力矩时齿纹可以嵌入紧固件的棱角表面，增大接触摩擦力，即使扳手表面沾有少量油污、紧固件棱角存在轻微磨损，也能保证夹持可靠性，避免施力过程中扳手滑脱造成零件损伤或人员磕碰。扳柄尾部设计有悬挂孔，可配合挂绳、工具架挂钩实现工具的定点收纳，适配车间工具定置管理的需求，也可在高空作业时通过安全绳将扳手系在作业人员安全带上，防止工具坠落引发安全事故。

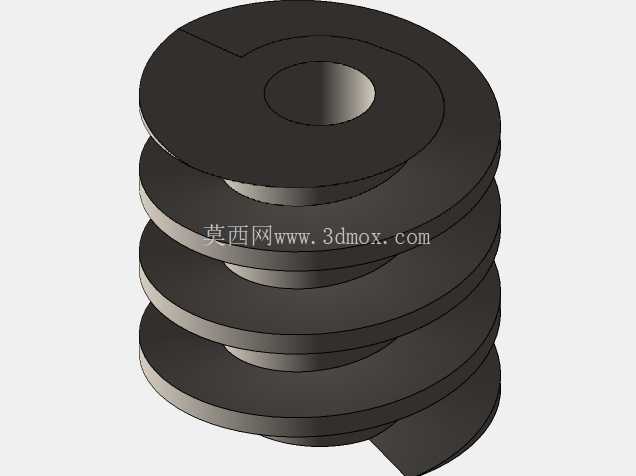

从尺寸边界来看，这款常规规格活动扳手的整体长度适配人手握持的发力区间，最大开口尺寸覆盖日常作业中常见的紧固件规格范围，扳柄截面采用符合人体工学的变截面设计，靠近扳头的位置截面厚度更大，承受大扭矩时不易出现弯折变形，靠近尾部的握持区域做了圆弧过渡处理，长时间施加较大力矩时不会硌手，降低作业人员的手部疲劳感。建模时对各受力部位做了应力校核，扳头与扳柄的过渡位置做了圆弧卸荷处理，避免应力集中导致的工具断裂，调节蜗轮的齿牙参数经过匹配，每旋转一格蜗轮对应的开口调节量控制在合理区间，既可以实现开口尺寸的快速调整，也能保证微调时的精度，方便适配不同尺寸的紧固件。

在实际应用中，这类活动扳手可覆盖机电维修、管道安装、家具装配、设备调试等多个领域的作业需求，相比管钳类工具，它的夹持面平整，不会损伤紧固件的外表面，适合对外观有要求的装配场景；相比成套的固定扳手，它的便携性更强，单把工具即可覆盖多个尺寸的紧固件作业需求，降低工具携带的负重。建模过程中完整还原了零件之间的装配关系，活动扳口的滑动行程、蜗轮的旋转角度都与实际产品保持一致，可用于工具类产品的结构展示、装配工艺教学，也可作为机械维修场景的三维可视化素材使用，帮助作业人员快速理解工具的调节逻辑与正确使用方式，减少因工具使用不当造成的零件损坏或安全隐患。
