重型G型螺旋夹紧工装结构设计

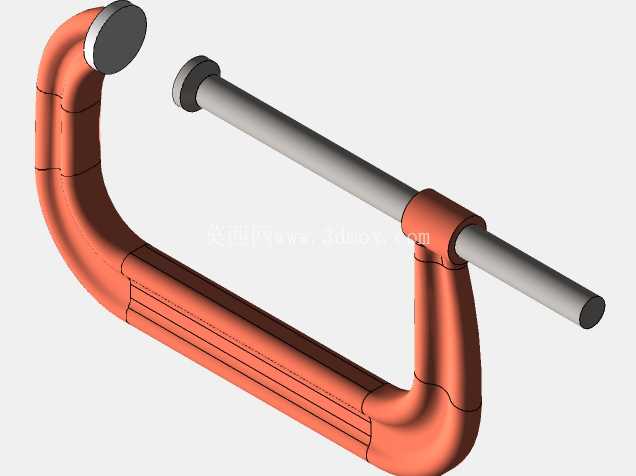

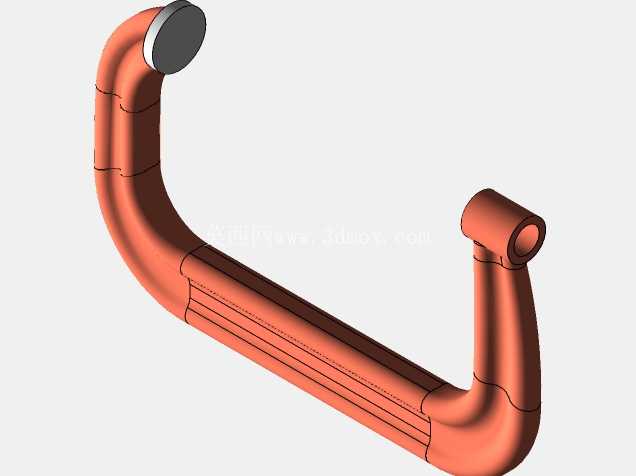

　　这款G型螺旋夹紧件是机械加工、装配维修场景中极为常用的手动夹持工装，日常在金工车间的钳工台、焊接工位、零部件粘接固定、小型工件铣钻定位环节都能见到它的身影，区别于快速夹钳的行程限制与气动夹具的动力依赖，纯机械螺旋驱动的结构让它无需外接动力源，仅靠手动操作就能输出稳定持续的夹紧力，在无气源无电力的野外维修、现场装配场景下适配性极强。从结构设计逻辑来看，整体采用C型开口的框架主体作为受力承载结构，框架截面做了渐变式的加厚处理，在弯角受力集中区域通过圆弧过渡分散应力，避免夹紧作业时框架出现张口变形甚至断裂的问题，这部分的结构尺寸经过弯曲应力校核，能匹配额定夹紧力下的抗弯强度要求，不会因为长期受力出现塑性形变。

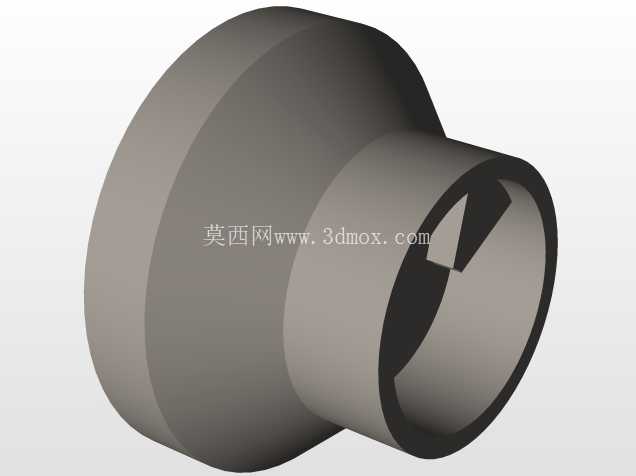

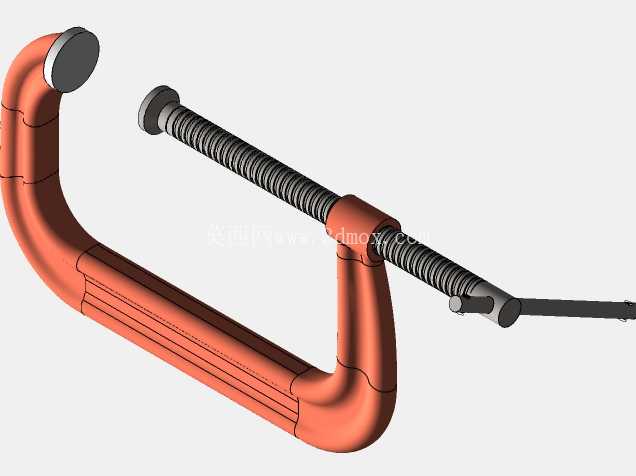

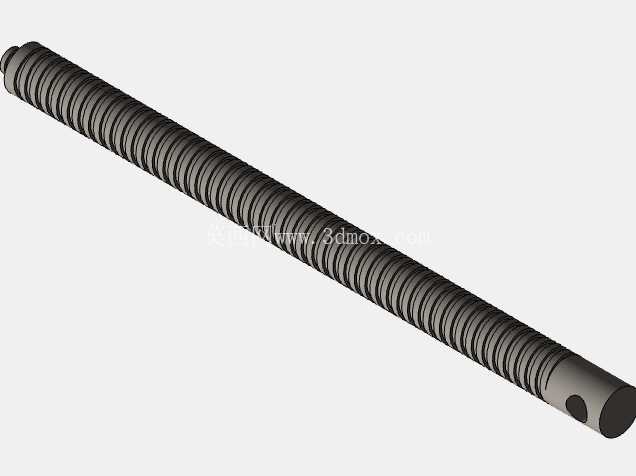

　　驱动部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动夹紧的施力逻辑，螺杆端部搭配可自由转动的压盘，夹紧过程中压盘贴合工件表面时不会随螺杆转动刮伤工件表面，同时能增大接触面积分散压应力，避免软质工件被压出凹痕。尾部的转动杆采用穿入式设计，不需要额外的扳手工具，直接扳动杆体就能带动螺杆旋进旋出，转动杆的长度经过力臂优化，普通人手施力就能达到足够的夹紧力矩，同时杆体可以在螺杆尾部的通孔内滑动，在空间受限的工位可以调整杆体的伸出长度，避开周边干涉结构完成夹紧操作。

　　在安装与使用边界上，这款G型夹的开口深度与最大开口行程是核心选型参数，C型框架的喉深决定了它能夹持工件的边缘距离，也就是从压盘中心到框架背部的垂直距离，能满足不同宽度工件的夹持需求，使用时不需要额外的安装固定，直接将C型开口跨接在需要夹紧的工件或者工作台边缘，旋动螺杆让压盘抵住工件即可完成固定，拆卸时反向旋动螺杆松开就能取下，没有复杂的安装调试步骤。实际作业中，它可以单独使用完成两个工件的粘接压紧、焊接对位固定，也可以多个配合使用，将长条形型材、板材夹持在工作台上完成切割、打磨作业，在材料力学教学实验中，这类夹具也常被用来固定试样，配合加载设备完成弯曲、拉伸试样的装夹定位。

　　设计过程中对框架的受力路径做了完整的梳理，夹紧力从螺杆端部的压盘传递到工件，再通过工件传递到框架的固定端，最终在C型框架的弯弧处形成弯曲应力回路，因此框架的截面尺寸从开口端到弯弧处逐步加厚，匹配不同位置的应力分布，在保证整体强度足够的前提下尽可能减少冗余材料，控制整体重量方便手持移动。螺杆部分的行程设计预留了足够的调节余量，不需要频繁调整夹具的初始位置就能适配一定厚度范围内的工件，螺杆表面做了防锈处理，长期在车间多油污、多粉尘的环境下使用也不会出现螺纹卡滞的问题，压盘与螺杆的连接采用活动铰接结构，即使工件被夹持面存在小角度的倾斜，压盘也能自动贴合表面，保证夹紧力均匀分布，不会出现点接触压伤工件或者夹紧力不足滑脱的问题。不同于重型液压夹具的大体积高成本，这款手动G型夹的整体尺寸紧凑，收纳时不占用过多空间，日常随维修工具箱携带也不会增加过多负重，在小型机加工门店、家装施工、设备维保等场景下的使用频率远高于其他复杂夹紧设备。
