分层式多精度物料研磨收集装置结构

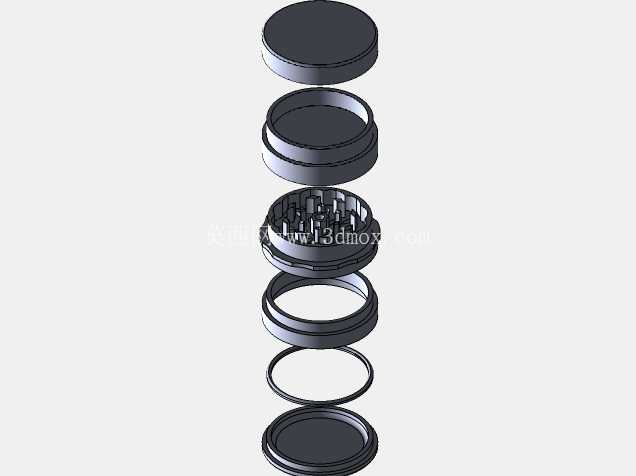

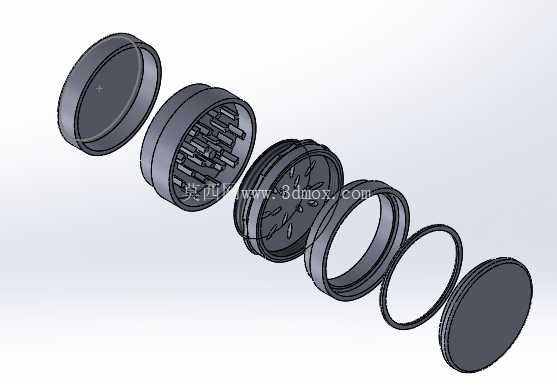

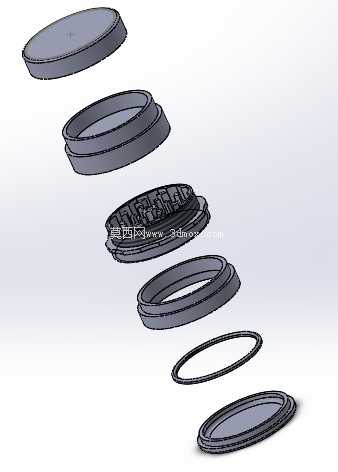

　　这款分层式研磨装置的结构设计，核心围绕小批量多精度研磨作业的实际场景展开，在五金小件修磨、珠宝首饰抛光、实验室样品制备这类需要区分研磨精度、同时避免物料散落的作业场景中，这类结构的实用性远高于常规一体式研磨工具。整套结构采用同轴堆叠的分层设计，从拆解视图能清晰看到各层的功能划分，最上层的端盖采用平面封闭结构，边缘做了外翻的止口设计，和下层腔体配合时能形成可靠的径向定位，避免研磨过程中腔体错位导致物料洒出，端盖的平面顶面也可以在静置时作为临时放置台，摆放待研磨的小工件。往下第一层腔体的右下位置设置了内凹的研磨面，这个区域的研磨纹理做了中等目数的粗糙处理，适合去除工件表面的氧化层、飞边毛刺这类粗加工后残留的余量，腔体的侧壁高度控制在12mm左右，既能够容纳常规尺寸的小工件，也不会因为腔体过深导致取放工件时操作不便，侧壁和底面的过渡位置做了R2的圆角处理，避免研磨过程中粉料在夹角位置堆积，清理时只需要用毛刷沿圆角扫过就能完全带出残留物料。

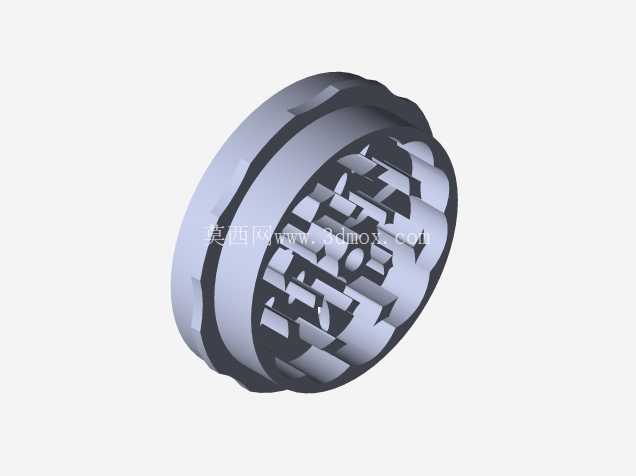

　　中间层的腔体底面做了更高目数的精细研磨纹理，适合经过中等研磨后的工件做精抛处理，这个层级的腔体和上下层的配合位置都设置了环形的密封槽，配套的O型密封圈可以嵌入槽内，在层与层堆叠压紧后形成密封腔，研磨过程中产生的细粉不会从层间缝隙漏出，尤其是处理金属粉末、宝石碎料这类价值较高或者容易污染操作台的物料时，密封结构能有效减少物料损耗和现场清洁工作量。最下层的结构是水晶收集器，也就是精磨后的成品收纳腔，这个腔体的底面做了光滑的平面处理，不会刮伤经过精抛后的工件表面，腔体的边缘同样做了和上层匹配的止口结构，和中间层配合后可以形成独立的封闭收纳空间，研磨完成后只需要拆开最下层就能直接取出成品，不需要翻动上层的研磨结构，避免粗研磨区域的残留粗料掉落到成品中造成工件表面划伤。

　　整套结构的所有层件都采用圆形同轴设计，最大外径控制在85mm，整体堆叠后的总高度在42mm左右，不管是放在工作台面上手持操作，还是配套固定在小型台架上做机械辅助研磨，都不会占用过多操作空间，各层之间的止口配合间隙控制在0.1mm以内，既能够保证层间转动顺畅，也不会因为间隙过大导致研磨过程中出现晃动，影响研磨面的接触精度。在设计思路上，这套结构没有采用常规研磨工具单腔体单精度的设计逻辑，而是把不同精度的研磨面整合到同一套堆叠结构中，作业时不需要更换多个研磨工具，只需要翻转或者拆开对应层级就能切换研磨精度，从粗磨到精抛再到成品收纳的全流程都可以在同一套装置内完成，尤其适合外出上门作业、小型工作室工位空间有限的场景，不需要准备多套不同目数的研磨盘，也减少了不同工具切换过程中物料掉落、混料的问题。

　　结构上所有的棱角位置都做了倒钝处理，没有尖锐的边角，手持操作时不会划伤手部，各层的壁厚控制在2.5mm，既保证了整体结构的刚性，研磨过程中施加轴向压力时不会出现腔体变形，也控制了整体的重量，单手握持长时间操作也不会产生明显的负重感。密封槽的深度设计为1.2mm，配套线径1.5mm的密封圈，装配后密封圈的压缩量在20%左右，既能保证可靠的密封效果，也不会因为压缩量过大导致层间拆装困难，日常清理时只需要拆下密封圈就能擦拭干净密封槽内的残留粉料，维护操作十分简便。
