滚筒式果蔬分选分级输送设备结构

　　这套滚筒式果蔬分选设备，主要面向果蔬产后处理加工场景，在中小型果蔬种植基地、产地初加工合作社、生鲜配送预处理车间都有广泛的应用空间，能够替代传统人工分拣的作业模式，解决人工分选效率低、分级标准不统一、人力成本高的实际生产痛点。设备核心功能是通过不同间隙的滚筒组，对输送过程中的果蔬按照外形尺寸进行连续分级，将不同大小规格的果蔬分流到对应的出料通道，适配苹果、柑橘、番茄、土豆等近球形类果蔬的尺寸分级作业，分级过程中滚筒表面采用柔性包覆设计，避免硬质接触对果蔬表皮造成磕碰损伤，保障产后商品果的品相完好率。

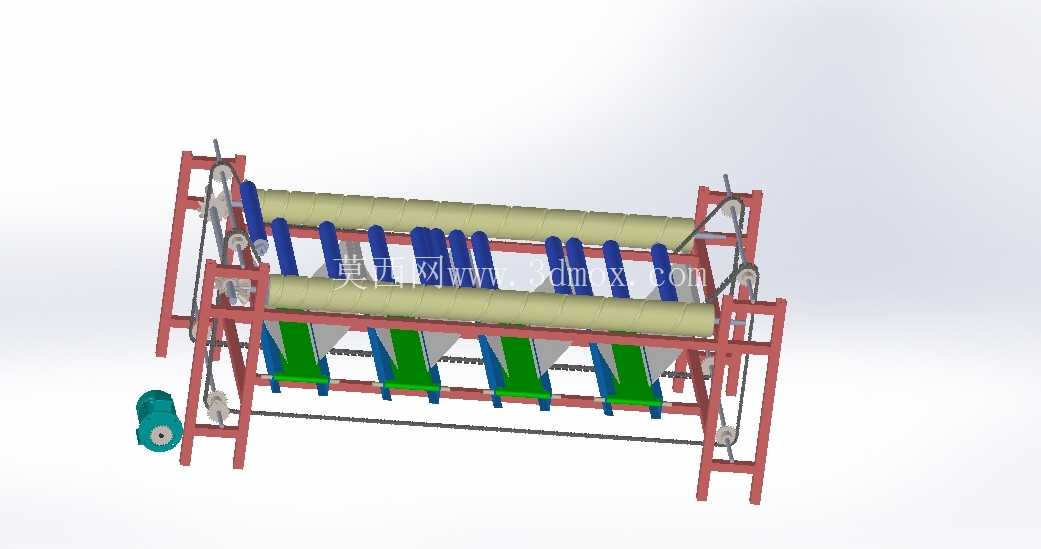

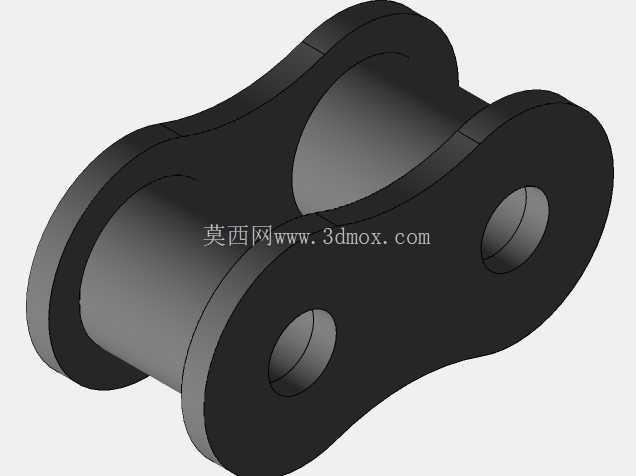

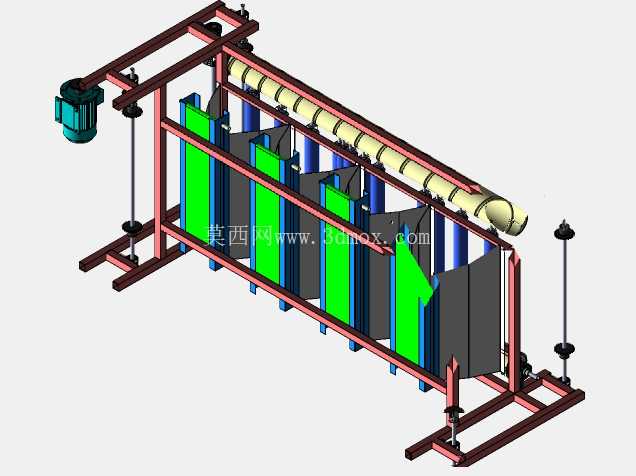

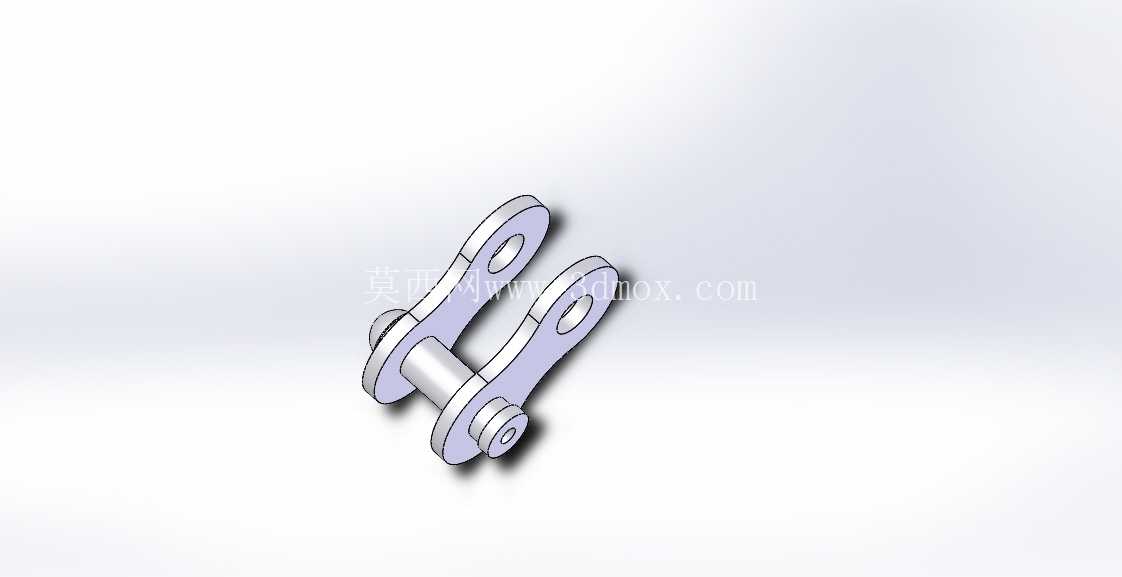

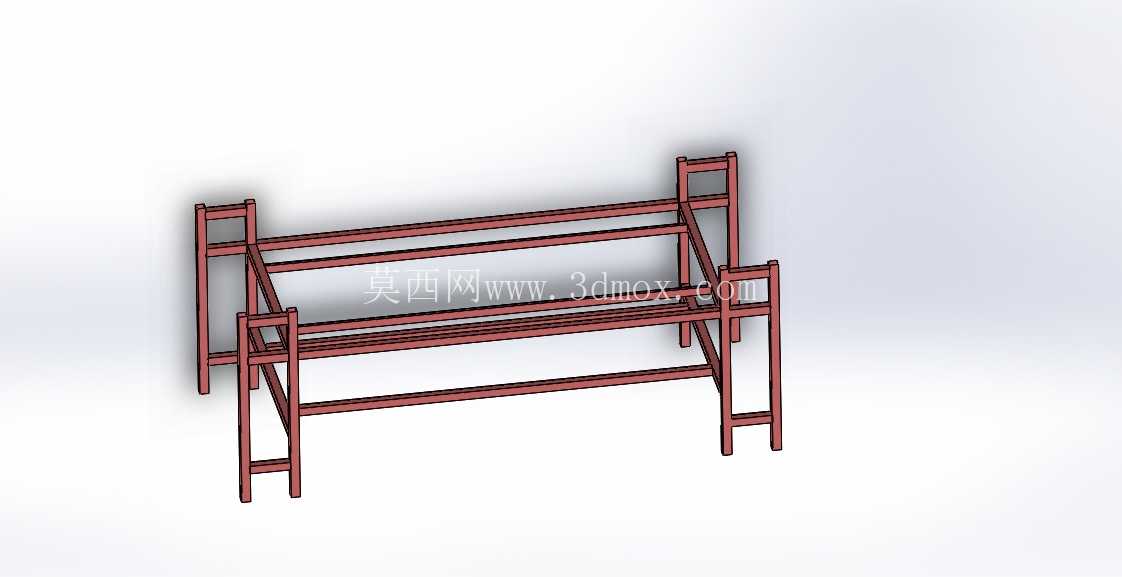

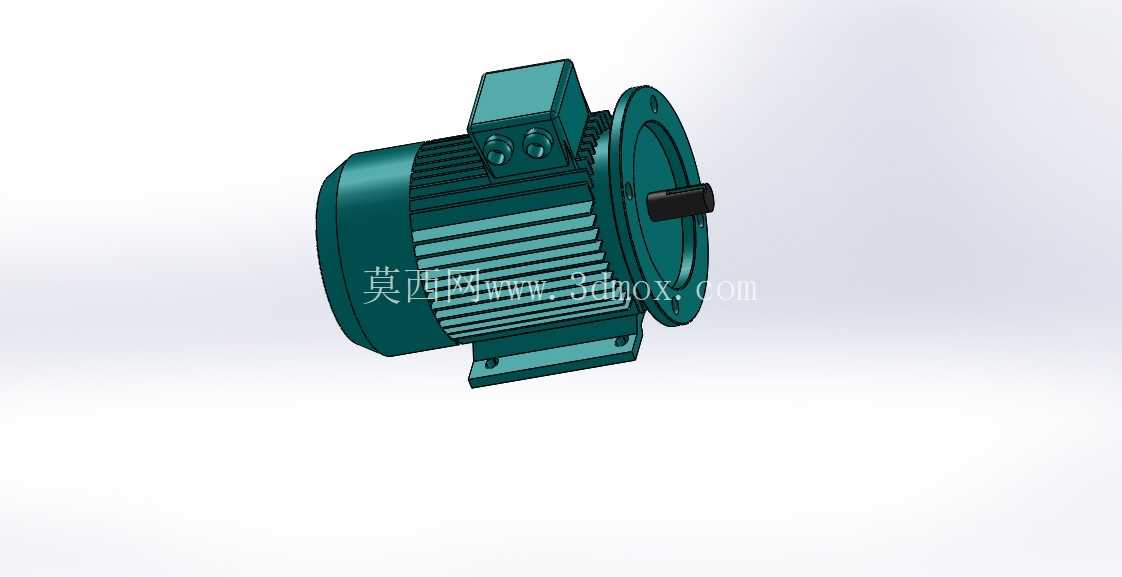

　　从结构设计思路来看，整体采用框架式焊接机架作为承载主体，机架选用标准矩形钢管焊接成型，焊接后做去应力处理避免长期运行产生结构形变，机架底部设置可调式支撑脚，能够适配车间不平整地面的安装调平需求，保障设备运行时的整体稳定性。动力输入端采用减速电机直连链传动机构，通过传动轴将动力同步传递到上下两层平行布置的滚筒组，滚筒组之间的间隙沿物料输送方向逐步增大，小于对应间隙的果蔬会在输送过程中从间隙落入下方的导料滑槽，沿滑槽滑入对应的收集工位，大于间隙的果蔬则继续沿滚筒面向前输送，进入下一级间隙更大的分选段，以此实现多规格尺寸的连续分级作业。

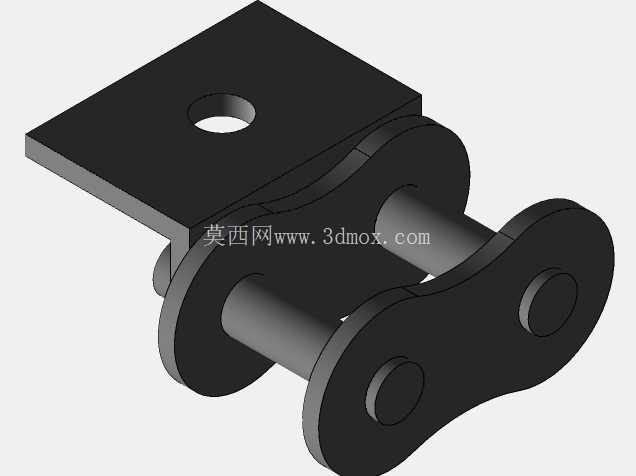

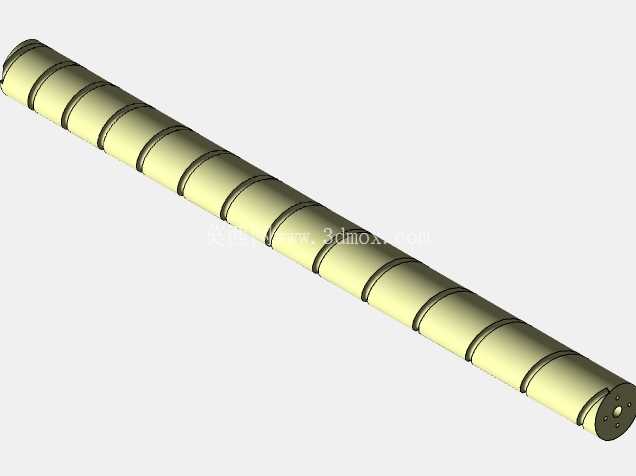

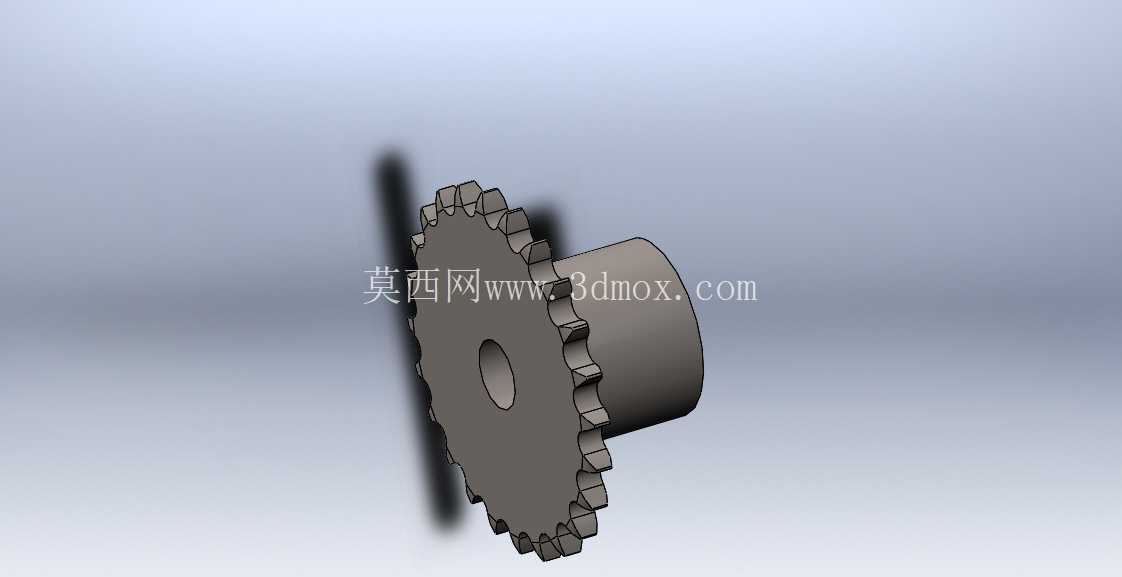

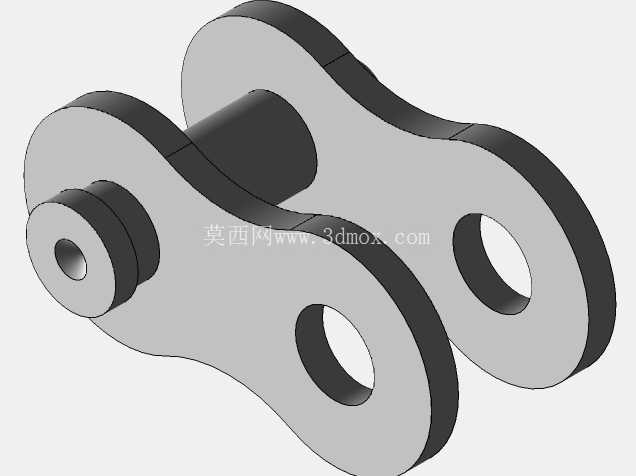

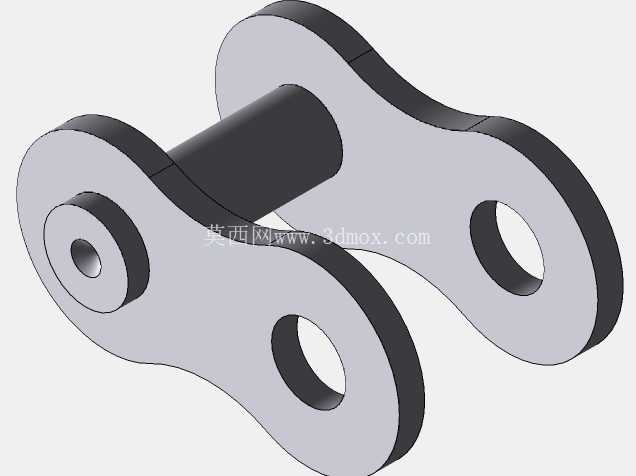

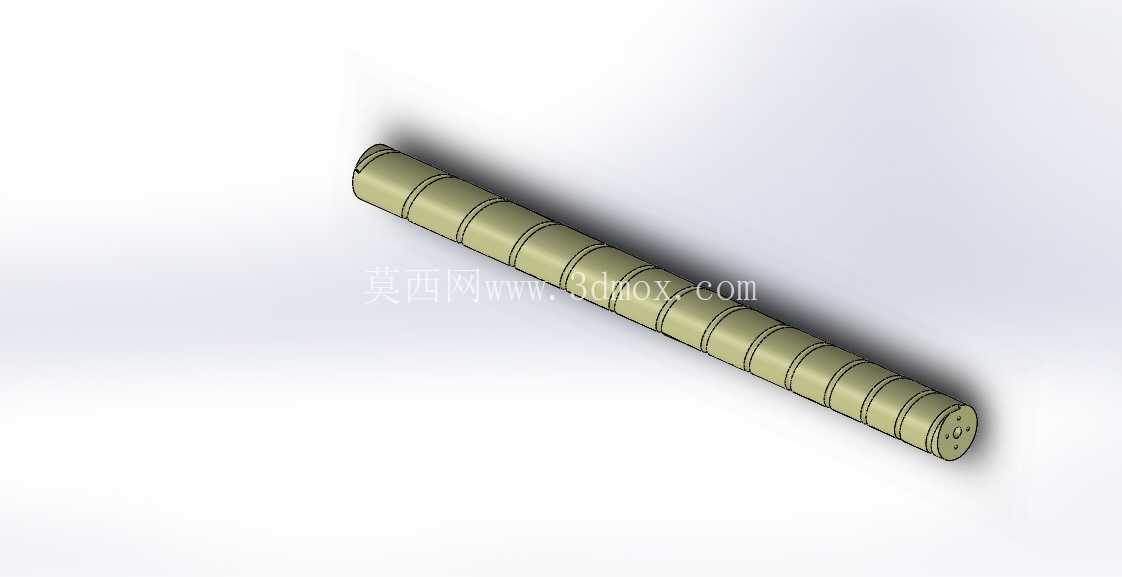

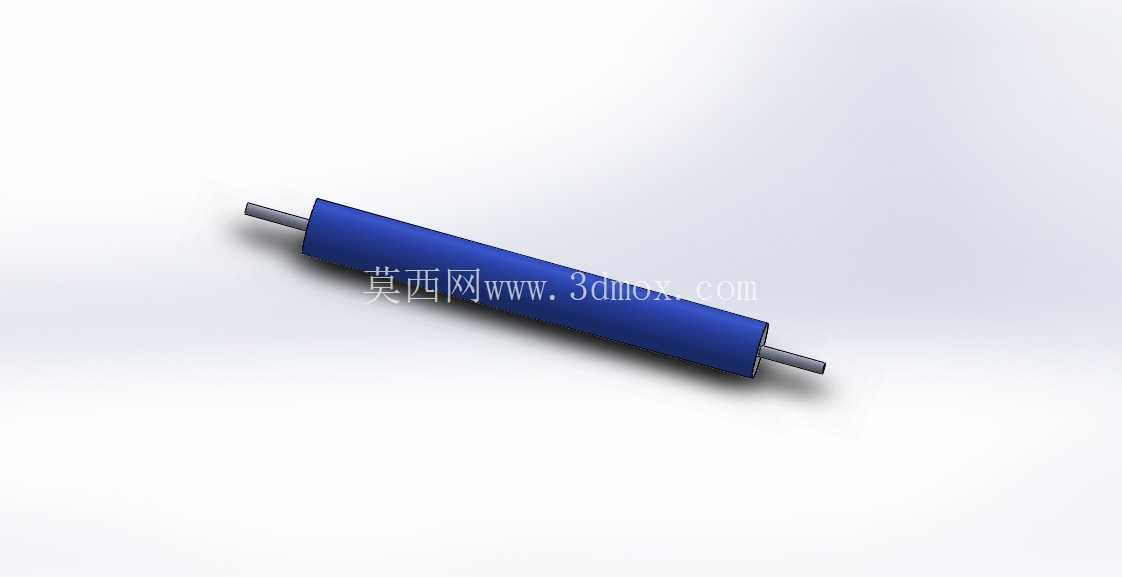

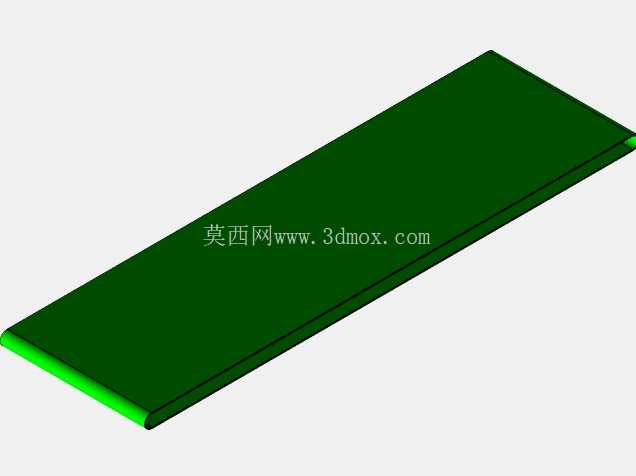

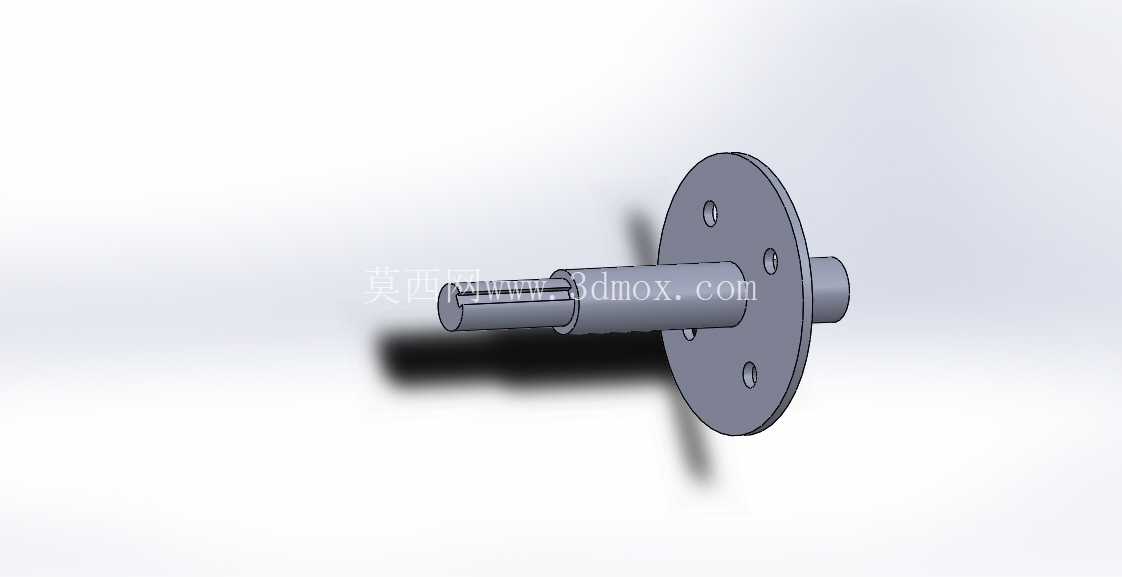

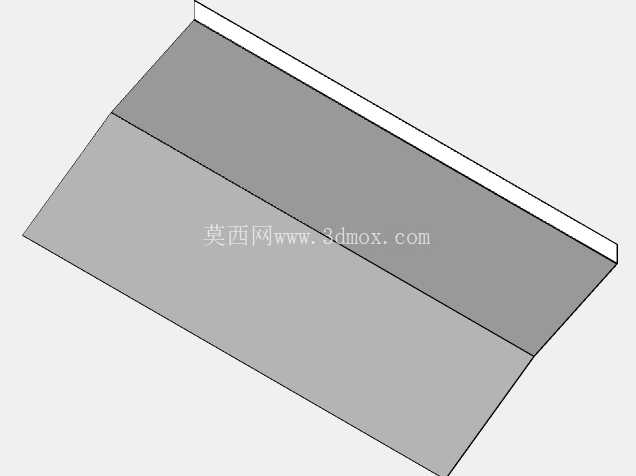

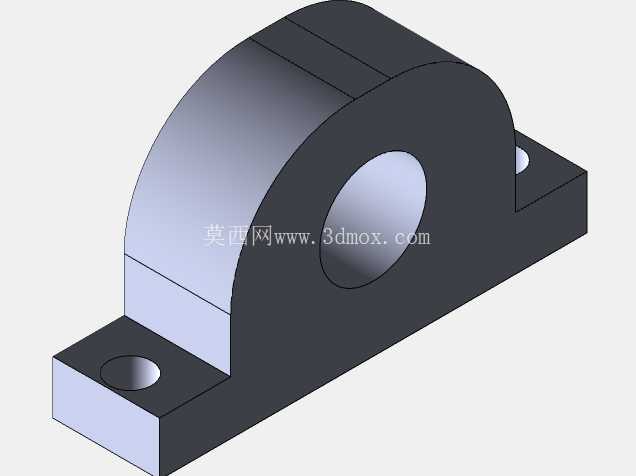

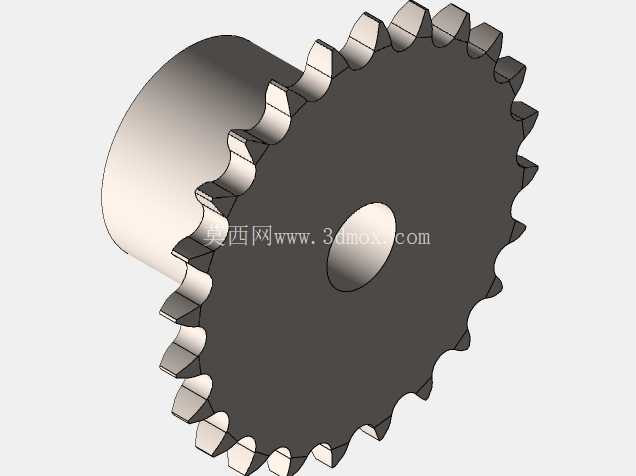

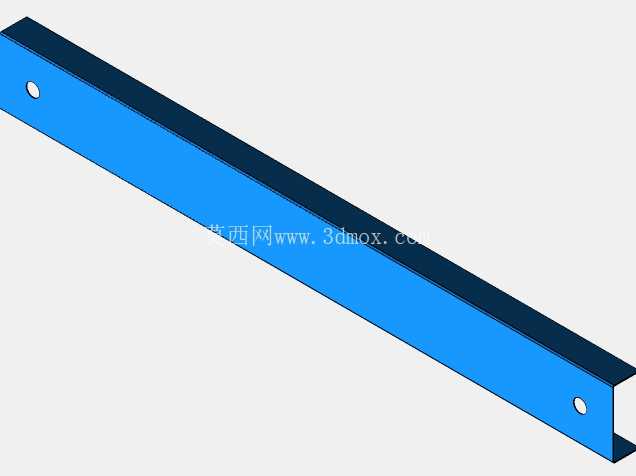

　　设备的滚筒组件采用模块化设计思路，每一段滚筒轴都通过带座轴承固定在机架侧梁上，单根滚筒可独立拆卸更换，针对不同品类果蔬的分选需求，可通过更换不同外径的滚筒调整间隙范围，无需对整体机架做结构性改动，大幅提升设备的场景适配性。传动侧的链轮张紧结构采用腰型孔可调设计，日常维护时可快速调整链条张紧度，降低传动部件的磨损速率，延长易损件的更换周期。导料滑槽采用倾斜式布置，倾斜角度根据果蔬的自然滚落特性设计在30度到35度之间，既保证果蔬能够顺畅滑落不卡料，又避免坡度过大导致果蔬滚落速度过快产生碰撞损伤，滑槽表面可根据处理果蔬的品类加装柔性垫层，进一步降低磕碰风险。

　　从安装边界尺寸来看，设备整体长度方向控制在2.8米到3.2米区间，宽度方向根据分级通道数量设置为1.2米到1.5米，整体高度不超过1.6米，安装时需要预留进料端的上料工位空间、出料端的收集容器摆放空间，以及设备侧方0.8米以上的维护操作空间，动力接线位置预留于设备进料端侧下方，适配车间常规380V工业供电接入。设备运行时的传动部件全部设置于机架侧方的护罩内部，避免运行过程中杂物卷入传动机构，同时也能避免操作人员接触运转部件产生安全隐患。在实际选型适配过程中，可根据处理产能需求调整滚筒组的有效工作宽度，常规配置下单小时处理量可达3到5吨，能够匹配多数中小型产地初加工线的产能需求，设备可直接对接前端的果蔬清洗、风干输送线，也可单独作为人工上料的分选工位使用，整体结构没有复杂的电控元器件，日常维护仅需定期对轴承、链轮加注润滑脂，检查链条张紧度即可，对使用现场的运维技术要求较低，适合产地加工场景的使用条件。
