12V1A小型直动式电磁阀结构设计

这款12V供电的小型电磁阀，最初接触到它的应用场景是在跨境流通的民用自动化配套件里，不少门窗储物柜的电控锁止、小型气动回路的通断控制都会用到这类小通径直动阀，和工业级大流量电磁阀不同，这类小阀的核心诉求是低功耗、小体积、安装便捷，不需要复杂的先导结构就能直接驱动阀芯动作，适配低压直流供电的场景，避免了高压交流供电在民用、小型自动化设备里的布线安全问题。

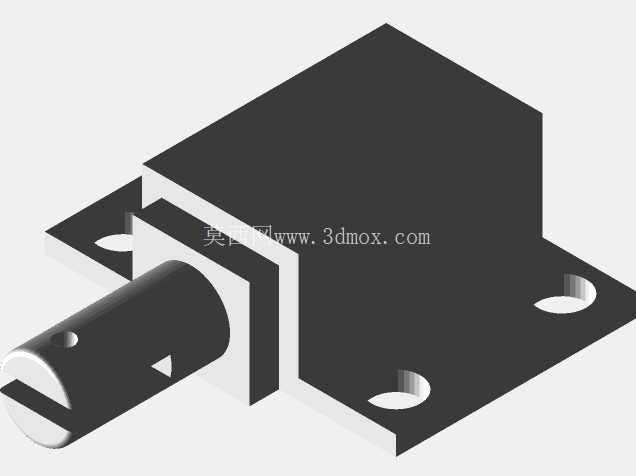

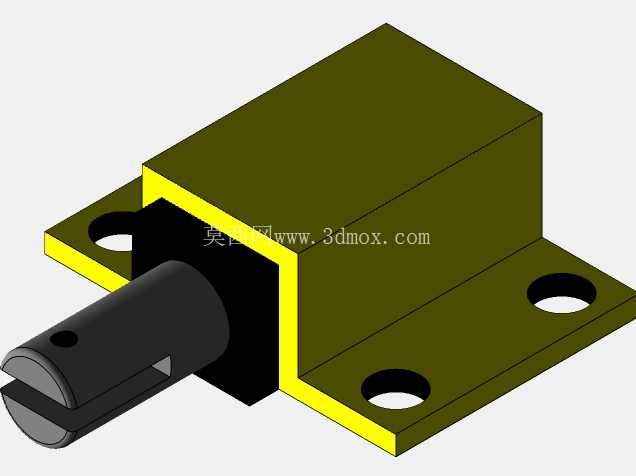

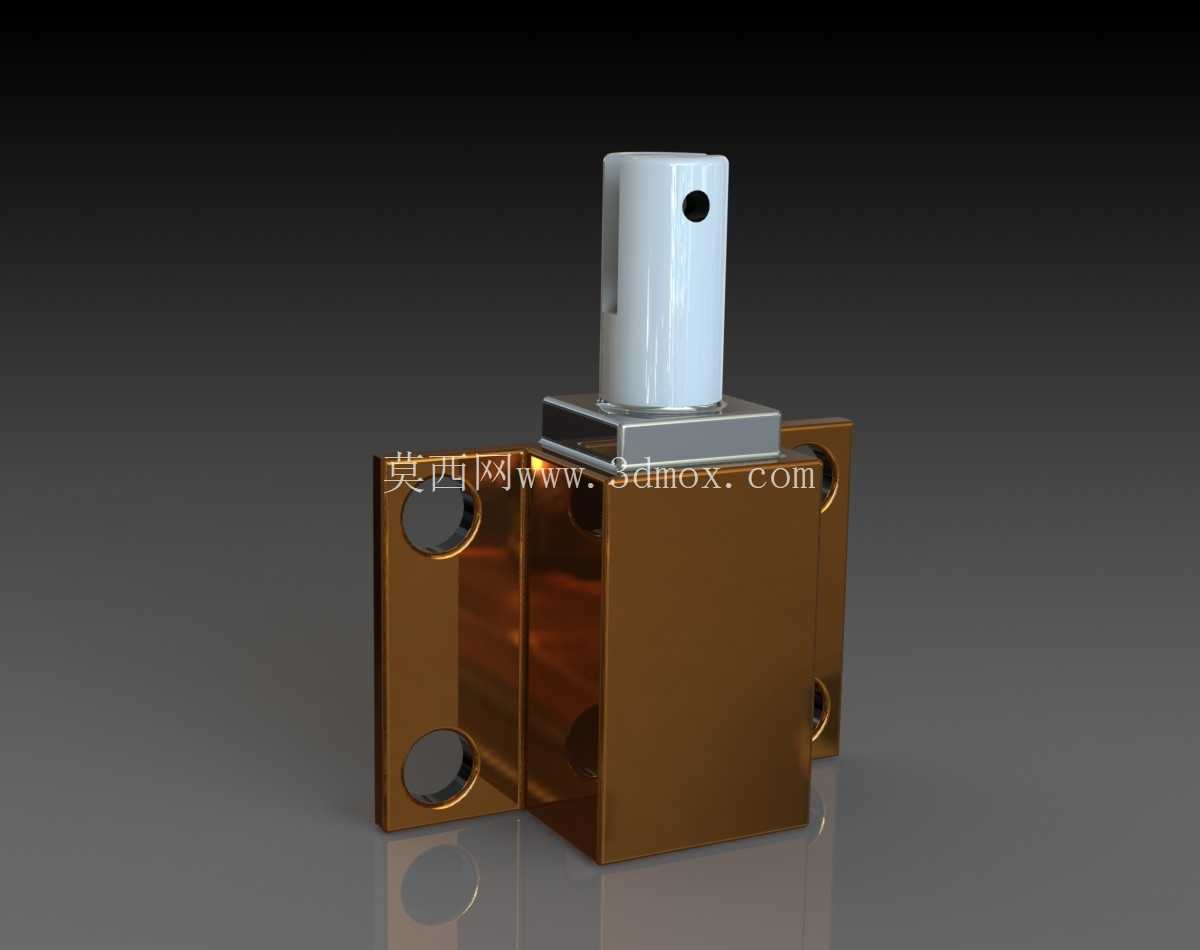

从结构设计逻辑来看，这款阀采用的是板式安装结构，阀体部分为方形金属基座，两侧预留了贯穿的安装孔，安装孔的位置公差控制在±0.02mm范围内，能直接适配标准的阀板安装位，不需要额外设计转接支架，基座侧面的流体通道接口做了沉台处理，安装密封圈的时候可以直接卡入沉台，避免密封圈受压移位导致的泄漏问题。上部的电磁驱动部分采用圆柱形塑封线圈结构，线圈外壳做了绝缘包覆，顶部预留的径向小孔是手动应急操作孔，当设备断电需要手动复位阀位的时候，可以用细杆插入孔内按压阀芯，强制切换流体通断状态，这个细节设计在设备调试、故障排查的时候非常实用，不需要拆解阀体就能完成应急操作。

实际选型应用的时候，要注意这款阀的安装边界：整体高度从安装基准面到线圈顶部为48mm，阀体方形基座的边长为22mm，两个安装孔的中心距为18mm，安装孔直径为3.2mm，可以直接用M3的螺丝固定在安装面板或者阀岛上，线圈部分的外径为12mm，布线的时候需要预留至少5mm的径向空间，避免导线和周边结构件干涉。流体通径为1.5mm，适合小流量的气路或者低压液路控制，额定工作压力在0-0.3MPa区间，超过这个压力范围会出现阀芯无法正常启闭、密封泄漏的问题，12V1A的额定供电参数下，线圈温升控制在35K以内，长期通电工作不会出现线圈过热烧毁的问题，适合需要长时间保持阀位的锁止类应用场景。

设计建模的时候，要重点关注几个配合面的公差：阀芯和阀套的配合间隙控制在0.008-0.012mm之间，间隙过大会导致内部泄漏，间隙过小会增大阀芯运动阻力，导致低压供电下阀芯无法正常吸合；线圈和衔铁的同轴度公差要控制在0.01mm以内，同轴度偏差过大会增大衔铁吸合的磁阻，导致吸合电压升高，甚至出现衔铁卡滞无法动作的问题；阀体安装面的平面度公差要控制在0.01mm以内，安装的时候如果平面度超差，锁紧安装螺丝后会导致阀体变形，卡滞内部阀芯。另外密封件的选型要适配工作介质，如果是用在气路控制可以选用丁腈橡胶密封件，如果是接触弱腐蚀性液体则需要更换为氟橡胶密封件，建模的时候密封槽的尺寸要按照对应密封件的压缩量要求设计，静态密封的压缩量控制在18%-22%，动态密封的压缩量控制在12%-15%，避免压缩量过大导致密封件过早老化，或者压缩量过小导致密封失效。

从实际使用场景来看，这类小型电磁阀除了用在门窗储物柜的电控锁止，还可以用在小型自动化设备的气路控制、3D打印机的流体挤出控制、小型水族设备的水路通断、家用小电器的流体控制等场景，因为体积小、供电安全、功耗低，不需要复杂的控制电路，直接用继电器或者MOS管就能驱动，非常适合嵌入式集成到各类小型设备里。建模的时候还原了所有的安装细节和内部配合结构，不管是做设备选型的装配验证，还是做同类产品的逆向设计参考，都可以直接调用模型完成装配干涉检查、安装空间校核，不需要重新测绘尺寸，能大幅缩短前期设计的周期。要注意这类阀的流向是有要求的，阀体上标注的箭头方向为流体正常流动方向，反向安装会导致阀关闭的时候无法密封，出现反向泄漏的问题，建模的时候也在阀体对应位置预留了标识刻字的位置，生产的时候可以直接激光雕刻流向标识，避免安装的时候出现方向错误。
