电动执行器驱动一体式工业控制球阀

这款带电动执行机构的球阀，核心应用在中小口径工业流体管路的通断控制场景，常见于化工制程的助剂投加管路、暖通空调的冷热水循环支路、中小型水处理设备的水路切换、食品加工生产线的CIP清洗管路，也可配套在小型自动化设备的流体控制单元中，替代传统手动球阀实现远程信号控制下的自动启闭，无需操作人员到现场手动操作阀杆，适配PLC、DCS等工业控制系统的开关量输出信号，可纳入整套设备的自动化控制逻辑中。

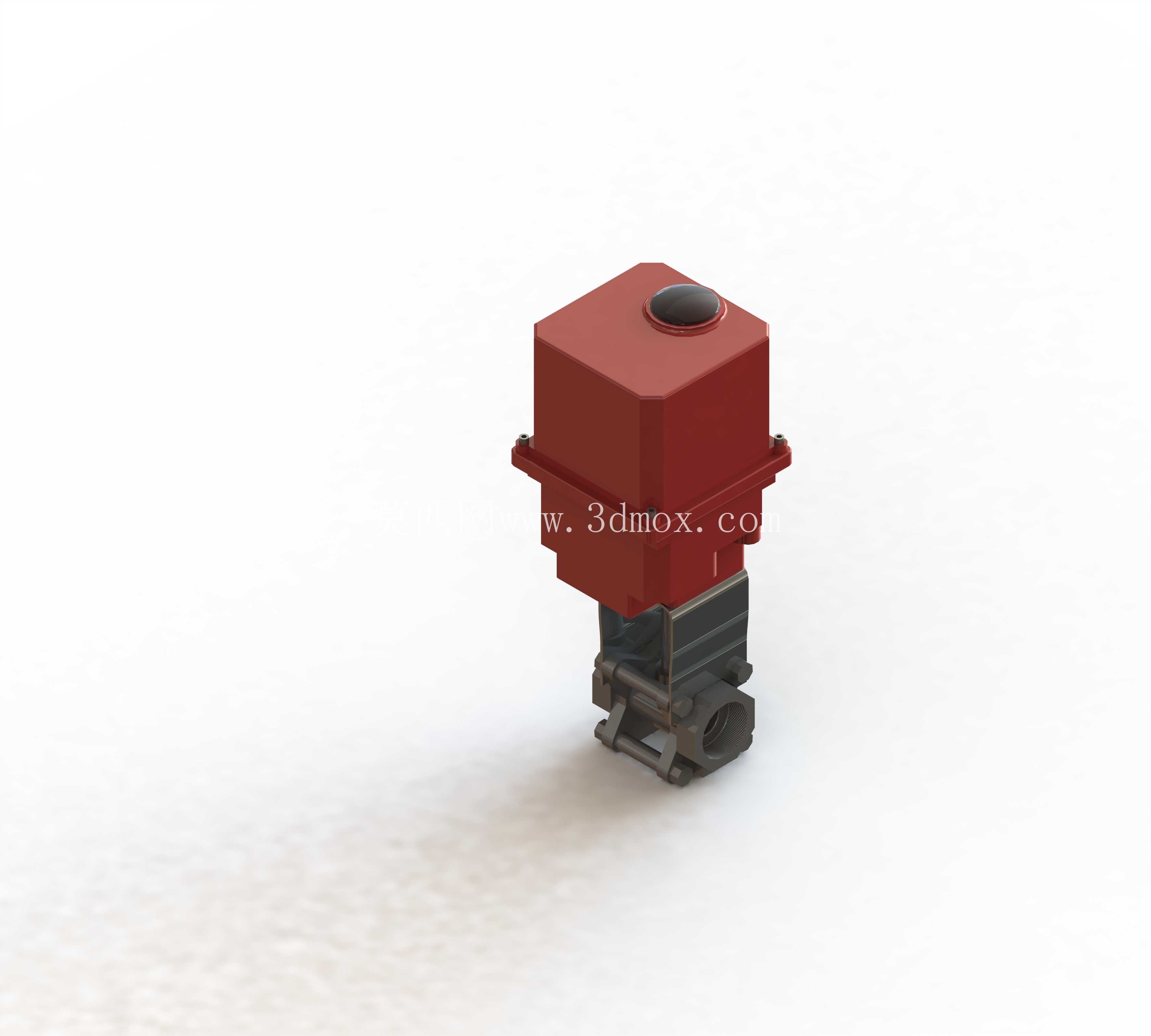

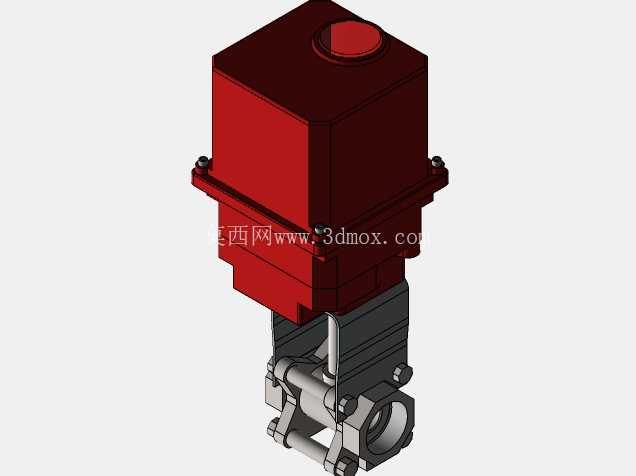

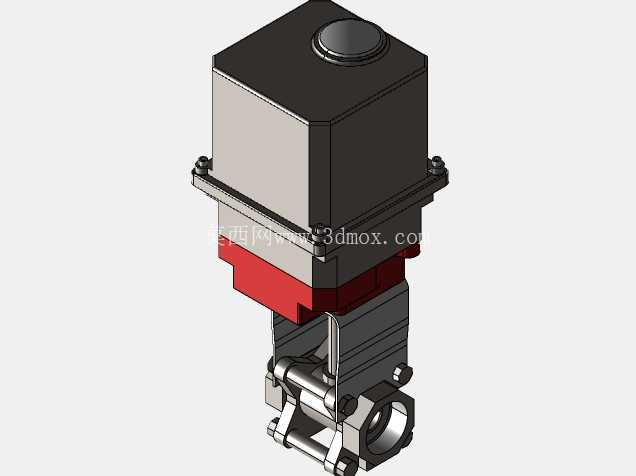

从结构设计来看，上部的电动执行器采用方形防护壳体，壳体边角做了小圆弧过渡处理，避免安装过程中尖锐边角划伤操作人员，壳体顶部设置状态指示帽，可直观显示当前阀门的启闭位置，现场巡检人员无需拆解设备就能快速判断阀门工作状态。执行器下部与阀体的连接采用标准支架耦合结构，连接支架的尺寸适配常规球阀的阀杆安装位，执行器输出轴与阀杆采用扁方配合传递扭矩，避免长期开关动作下出现轴间打滑的问题，同时在连接位置设置密封垫，阻挡管路周边的水汽、粉尘进入执行器内部的传动齿轮与电控模块，提升户外或者潮湿车间场景下的运行可靠性。

下部的阀体采用两通式浮动球结构，流道为全通径设计，介质流经阀门时的压损极小，不会在阀腔内部造成介质滞留，对于含有少量细小颗粒的流体介质也能顺利通过，减少颗粒卡涩球体的概率。阀体两端的连接接口采用常规内螺纹连接形式，适配现场常用的低压流体输送管道安装，安装时无需额外定制转接法兰，直接与同规格的管路螺纹旋合即可，安装边界紧凑，执行器顶部到阀体底部的整体高度控制在小尺寸范围内，侧面最大宽度不超过执行器壳体的对角线尺寸，在排布密集的管路支路中安装时，不会和周边的管路、其他阀件产生安装干涉，预留的接线空间在执行器侧部，接线端子的排布方向可根据现场走线需求调整，方便不同方向的线缆接入。

功能特性上，这款电动球阀的开关行程设置了机械限位与电子限位双重保护，当球体转动到全关或者全开位置时，先触发电子限位切断电机供电，若电子限位失效，机械限位结构会阻挡输出轴继续转动，避免电机堵转烧毁，同时也防止球体过位造成密封面磨损。执行器内部的减速齿轮组采用自润滑材质，长期运行无需额外加注润滑脂，维护成本低，电机采用低功耗设计，开关动作过程中的电流冲击小，不会对现场控制回路的供电造成过大负载。球体与阀座的密封采用软质密封材料，密封面的贴合精度经过结构匹配，在额定压力范围内可实现零泄漏，满足管路切断的密封要求，阀杆位置采用多重密封圈结构，避免介质从阀杆处向外渗漏。

在实际选型应用中，这款阀件适合控制常温状态下的水、轻质油品、无强腐蚀性的化工流体等介质，不适用于高温高压、含有硬质大颗粒的浆料管路。安装时需要注意执行器的上方预留足够的散热空间，不要将阀体紧贴高温管道或者热源布置，避免执行器内部的电控元件长期处于高温环境下加速老化，接线时需要做好线缆入口处的密封处理，防止清洗设备时的水溅入执行器内部造成电路短路。日常巡检过程中，可通过顶部的状态指示帽快速核对阀门的实际开关位置是否和控制系统发出的指令一致，若出现开关不到位的情况，可先检查执行器的限位设置是否偏移，再检查阀体内是否有杂质卡涩球体，无需整体拆解阀件就能完成大部分常见故障的排查。
