深沟球滚动轴承结构三维设计

在各类旋转传动场景中，这类深沟球结构的滚动轴承是应用覆盖范围最广的支撑部件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到中小型动力设备的传动链路，都能见到该类结构的身影。它的核心作用是承接旋转轴系的径向载荷，同时可承受一定比例的双向轴向载荷，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与零件磨损速率，保障旋转部件的运转精度与长期运行稳定性。

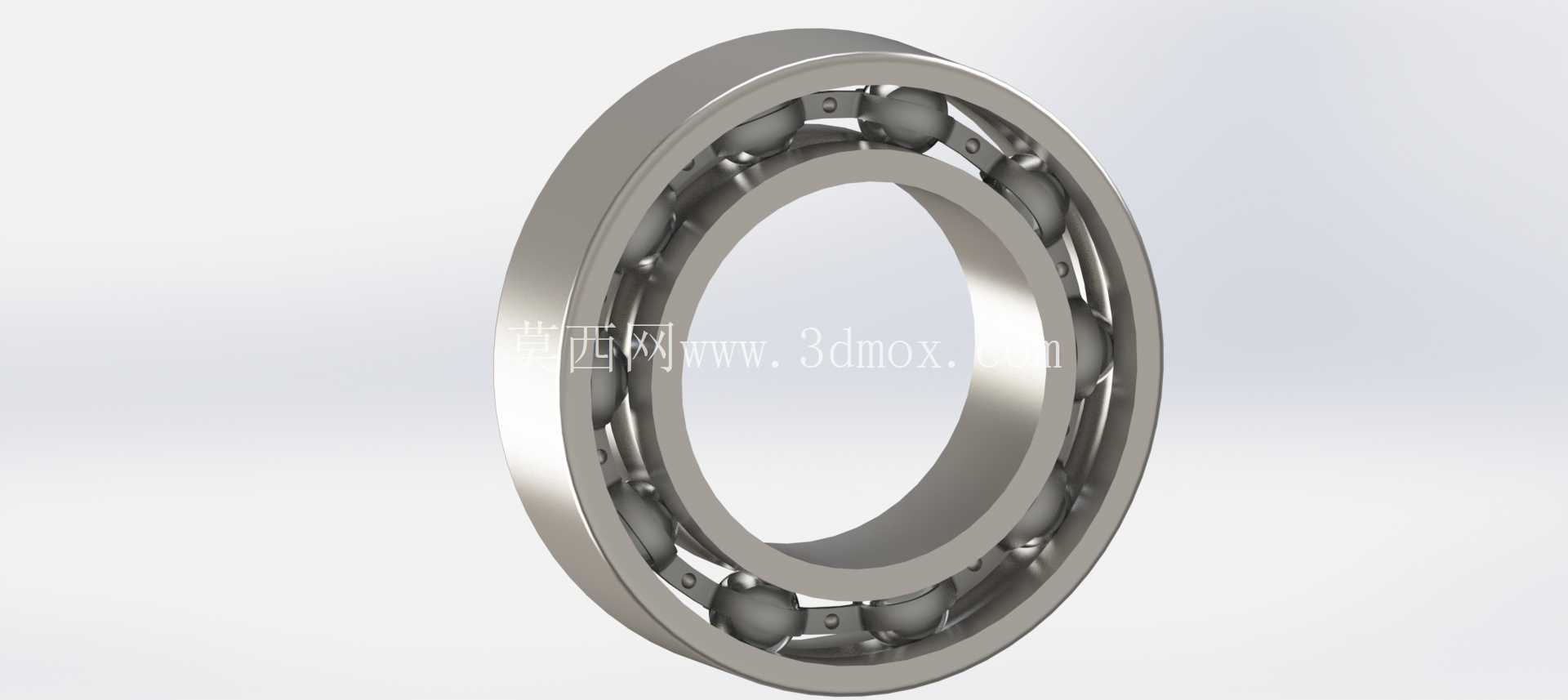

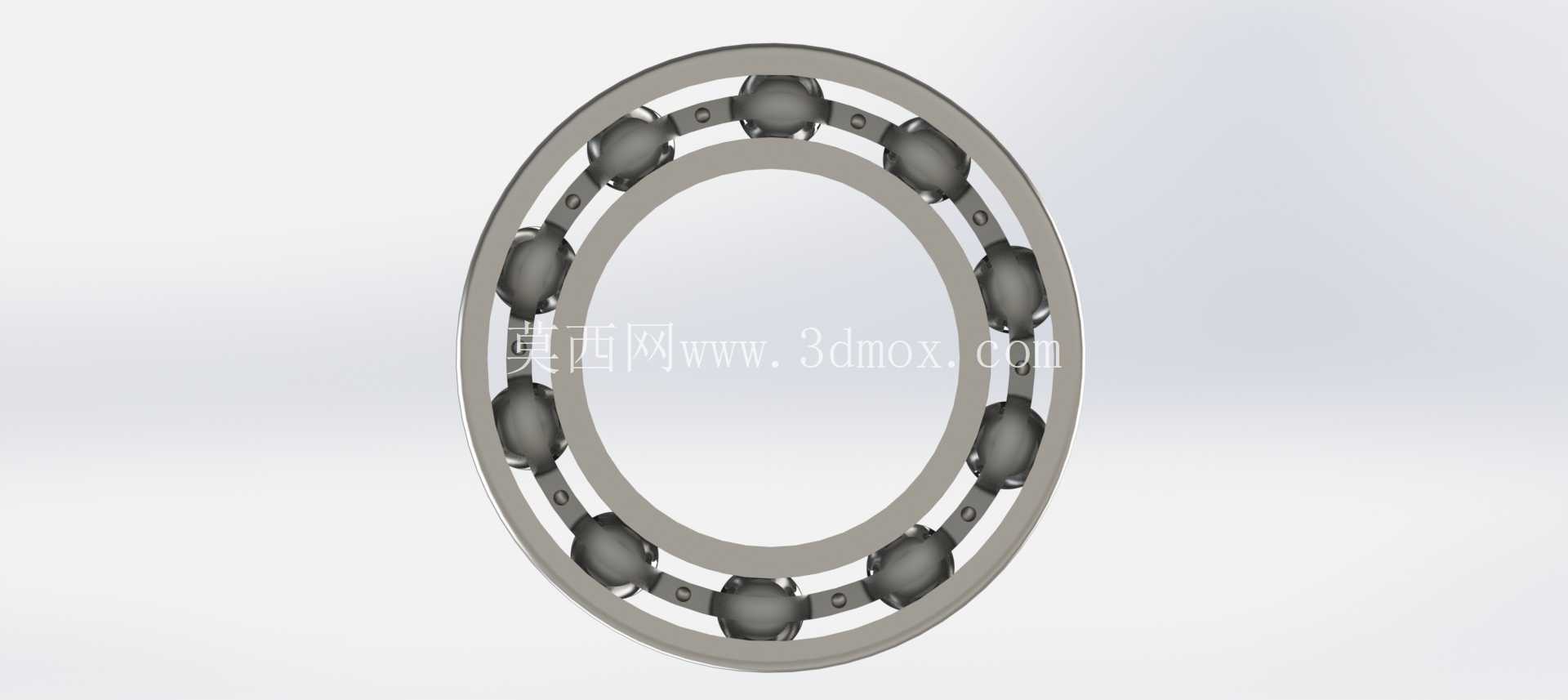

从结构设计逻辑来看，该轴承采用经典的双滚道套圈搭配钢球滚动体、冲压保持架的组合形式，内圈与旋转轴采用过盈配合实现周向同步转动，外圈与设备基座的轴承安装位采用过渡或过盈配合实现固定，保持架的作用是将每颗钢球均匀分隔在滚道圆周方向，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内顺畅滚动，优化轴承内部的载荷分布均匀性。设计过程中首先要匹配安装场景的载荷特性确定钢球数量与滚道曲率半径，滚道曲率通常取钢球直径的51.5%-53%区间，既保证钢球与滚道有足够的接触面积分散接触应力，又不会因为接触面积过大导致运转摩擦阻力升高。

从安装边界维度考量，这类轴承的轴向安装尺寸需要匹配轴肩与基座孔的挡肩高度，挡肩高度不能超过轴承内、外圈的倒角尺寸，否则会导致轴承安装无法到位，同时要预留足够的拆卸空间方便后期维护时使用拉马等工具拆卸轴承。径向配合公差需要根据载荷类型选择，当内圈承受旋转载荷、外圈承受固定载荷时，内圈与轴的配合要选稍紧的过渡配合，外圈与基座孔的配合可选择稍松的过渡配合，方便安装时的装配调整；如果是外圈承受旋转载荷的工况，则需要反向调整配合公差，避免配合面出现蠕变磨损。

在实际选型应用中，这类轴承的极限转速与润滑方式直接相关，采用脂润滑时的极限转速通常比油润滑低20%-30%，如果应用在高速运转场景，需要在轴承两侧设计对应的密封结构，既可以防止内部润滑脂泄漏，又能阻挡外界的粉尘、切削液等杂质进入轴承滚道内部，避免杂质造成滚道点蚀、钢球卡滞等早期失效问题。设计三维模型时，需要精准还原套圈的倒角尺寸、滚道的曲率轮廓、保持架的兜孔间隙，每一处结构细节都对应实际生产装配中的工艺要求，比如保持架的兜孔与钢球之间需要预留0.1-0.3mm的间隙，保证钢球在运转过程中可以灵活自转，不会因为过紧导致卡滞，也不会因为间隙过大导致钢球运转时产生额外的振动与噪音。

针对不同的应用场景，该类轴承的密封形式也有对应的结构变化，比如粉尘较多的工况需要选用带双面接触式橡胶密封的结构，低阻力高速工况则可以选用非接触式的防尘盖结构，这些结构变体都可以在基础模型上通过调整密封件的尺寸参数快速衍生，不需要重新搭建整体结构框架，能够大幅提升同系列产品的设计效率。在装配验证环节，通过三维模型可以提前检查轴承与周边轴件、端盖、密封件的干涉情况，确认轴承的安装定位是否准确，轴向预紧量是否在合理区间，避免实际生产装配时出现尺寸不匹配的问题，减少样机试制阶段的改模成本。
