铝型材框架式桌面级FDM熔融沉积成型设备

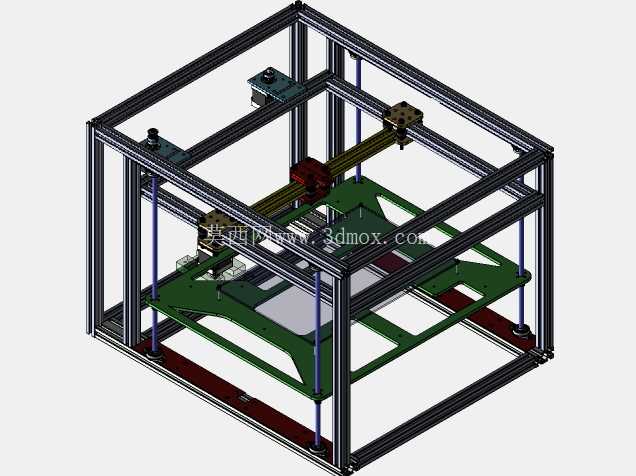

这套桌面级增材制造设备采用工业铝型材搭建整体承载框架，型材间通过角码与内置螺栓完成刚性连接，无需额外焊接工序，装配过程中可根据实际调试需求灵活调整各轴的安装基准，框架整体的抗扭刚度足以支撑高速运动下的动态载荷，避免打印过程中出现结构共振导致的成型件层纹错位。设备的运动布局采用经典的笛卡尔坐标架构，X轴负责打印头的横向往复移动，Y轴承载成型平台完成纵向进给，Z轴通过双侧光轴导向配合丝杠传动，实现成型平台的垂直方向精准升降，三个运动轴的传动路径均做了居中受力设计，避免单侧悬臂带来的偏载磨损，长期运行下的传动精度保持性优于单臂悬挂结构。

从实际应用场景来看，这类设备可覆盖小尺寸塑料功能件的快速打样、工装夹具的小批量制作、创客创意作品的实体输出，以及教学场景下的增材制造原理演示，相比工业级大型增材设备，它的占地边界仅相当于普通台式电脑主机，可直接放置在常规工作台面上使用，不需要额外的设备基础或专用安装空间，供电采用常规民用220V交流电源，无需配套工业气源或特殊冷却回路，部署门槛极低。

成型平台采用镂空式铝板加工而成，表面做了平整度精铣处理，平台下方预留了加热模块的安装位，可根据打印耗材的特性选配加热功能，降低ABS等易翘曲材料的成型失败率；平台与Y轴传动组件的连接位置设置了多点调平结构，操作人员可通过四个角的调节螺钉快速校准平台与打印头的平行度，补偿长期使用后的结构形变误差。X轴的传动采用同步带轮配合直线光轴导向的方案，同步带的张紧度可通过端部的调节螺钉快速调整，避免长期往复运动后皮带松弛带来的传动丢步问题，打印头的安装座采用模块化设计，可兼容不同规格的挤出机构，用户可根据耗材类型更换近程或远程挤出组件，无需大幅改动原有安装结构。

Z轴的双侧导向光轴采用上下两端固定的安装方式，光轴与安装座的配合处选用自润滑线性轴承，升降过程中无卡滞感，丝杠选用T型梯形丝杠，具备一定的自锁特性，设备断电后成型平台不会出现自由下滑的问题，避免打印中途断电撞坏喷头或成型件。框架的顶部预留了耗材架的安装位置，可直接挂载1kg规格的标准耗材卷，耗材输送路径从顶部垂直向下接入打印头，减少送丝阻力，避免耗材弯折导致的断丝问题。电气控制组件的安装位预留于框架底部的空余空间，各轴的电机线缆、加热线缆、限位开关线缆均沿着铝型材的内置槽走线，外部加装线槽盖板，避免线缆外露干扰运动部件，同时也能减少车间粉尘、加工碎屑对线缆的磨损。

设计过程中对各轴的运动行程做了边界限位设计，每个轴的两端均安装了机械式限位开关，设备开机复位时可自动找到坐标原点，同时也能避免运动超程导致的传动机构损坏。框架的整体尺寸经过优化，在保证200mm以上成型尺寸的前提下，尽可能压缩了外部轮廓尺寸，设备总重量控制在单人可搬运的范围内，方便不同工位间的转移使用。所有连接部位的紧固件均选用标准内六角螺栓，日常维护时仅需常规内六角扳手即可完成拆装，不需要特殊定制工具，降低了后期运维的配件成本。

从结构受力角度分析，铝型材框架的截面选型经过载荷校核，X轴横梁的挠度变形量控制在0.05mm以内，完全满足FDM成型工艺的精度要求，不会因为横梁下弯导致打印件中间层厚偏大的问题。Y轴的传动组件安装于框架底部的两根横向型材上，受力直接传递到整体框架，不会出现悬臂受力的情况，即使平台满载打印大尺寸工件，也能保证运动平稳性。打印头的散热风道采用侧向出风设计，冷风直接吹向耗材熔融区的上方，避免热量向上传导导致耗材提前软化堵头，同时风道的吹风方向避开了成型件表面，不会导致成型件局部冷却过快产生内应力变形。
