挤压铝型材拼装式3D打印机防护外壳结构

这款挤压铝型材搭建的3D打印机外壳，核心应用场景是桌面级FDM熔融沉积3D打印设备的外围防护与空间封闭，针对桌面级设备打印ABS、ASA等易翘曲工程材料时的温场波动问题设计，同时兼顾设备运行时的噪音阻隔、人员误触高温喷头与运动部件的安全防护需求，也能减少打印过程中产生的超细颗粒物无组织扩散，适配个人工作室、小型创客空间、教学实验室等多场景下的桌面3D打印机改装与整机配套使用。

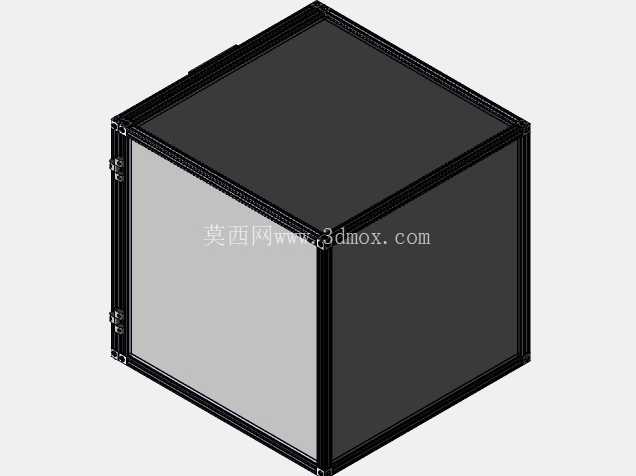

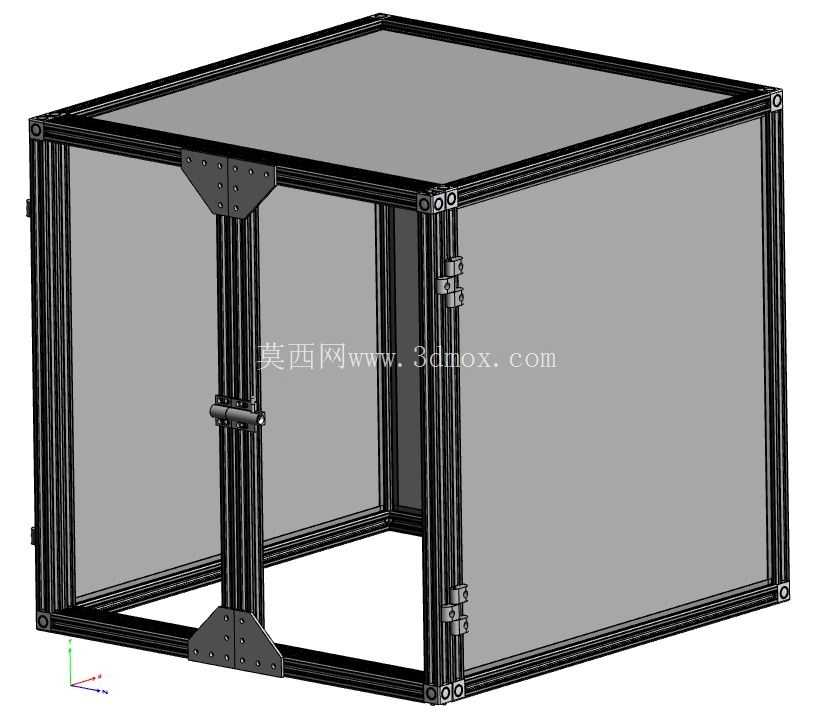

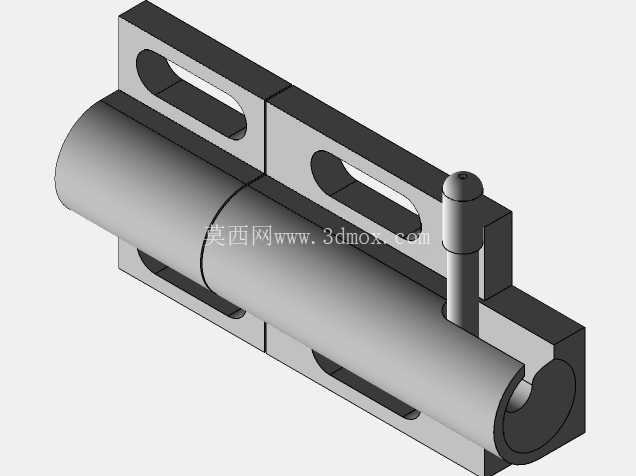

从实际使用功能来看，该外壳采用全围合式框架结构，正面设置带铰链的开合式亚克力门板，日常打印时可关闭门板形成相对封闭的内部腔体，减少外界气流对打印区域的干扰，避免打印件因骤冷出现层间剥离、边角翘曲等缺陷；门板上预留的锁扣结构可在设备运行时锁定开合面，防止无关人员误开触碰高温运动部件，也能避免打印过程中宠物、孩童误触造成的安全隐患。框架侧面与顶面、背面均采用嵌入式亚克力板材安装，既保留了足够的观察视野，方便操作人员实时查看打印进度与喷头运行状态，又能形成物理隔离，将打印过程中产生的微量废气、颗粒物阻隔在腔体内部，可搭配顶部预留的通风接口外接排风过滤装置，适配对室内空气质量有要求的使用场景。

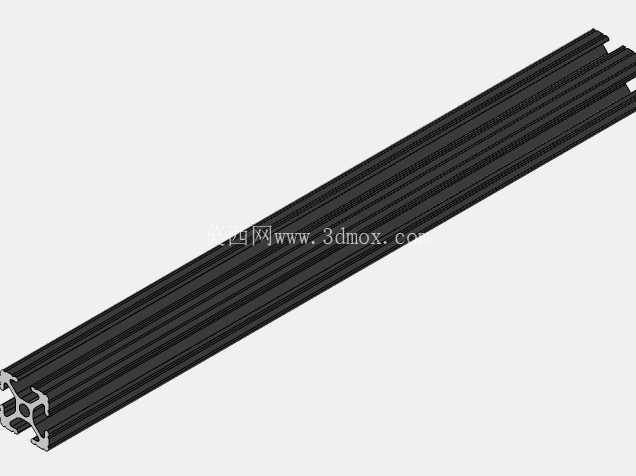

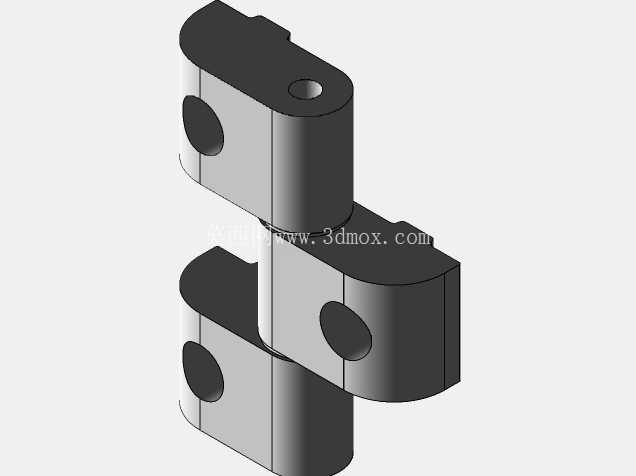

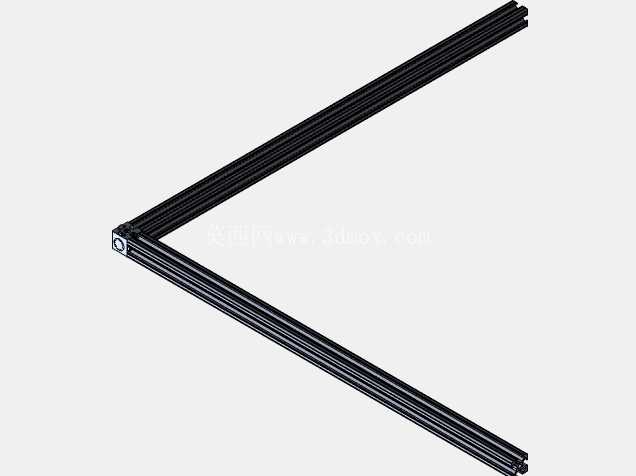

设计思路上优先考虑库存材料的通用性，整个框架主体采用标准工业挤压铝型材搭建，所有型材连接部位采用标准角件与T型螺栓紧固，无需定制特殊加工的结构件，仅亚克力板的安装支架需要通过3D打印制作，其余紧固件、铰链、锁扣均采用市面通用标准五金件，最大程度降低加工与物料采购成本，也方便后期维护更换部件。框架底部预留了与3D打印机底座安装的固定孔位，可直接适配常见的桌面级CoreXY结构、i3结构3D打印机的安装尺寸，不需要对原有打印机的主体结构做大规模改动，用户可根据自身设备的实际尺寸调整型材切割长度，灵活适配不同规格的桌面3D打印机改装需求。

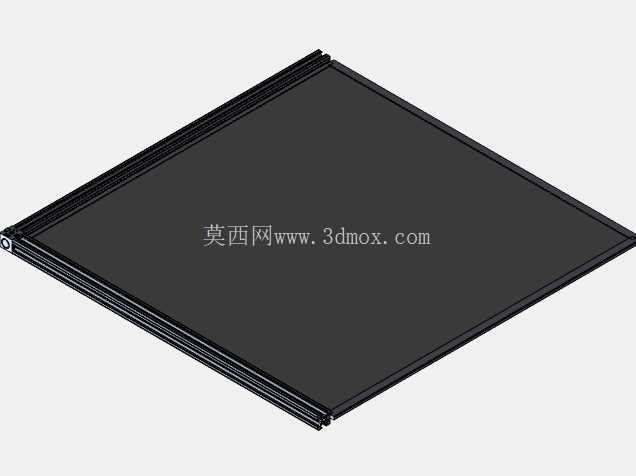

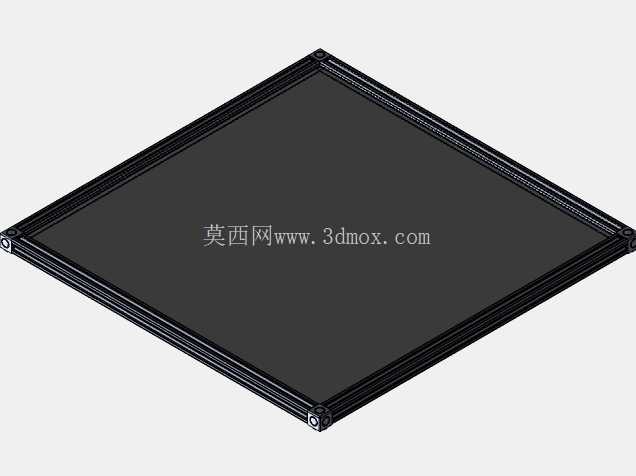

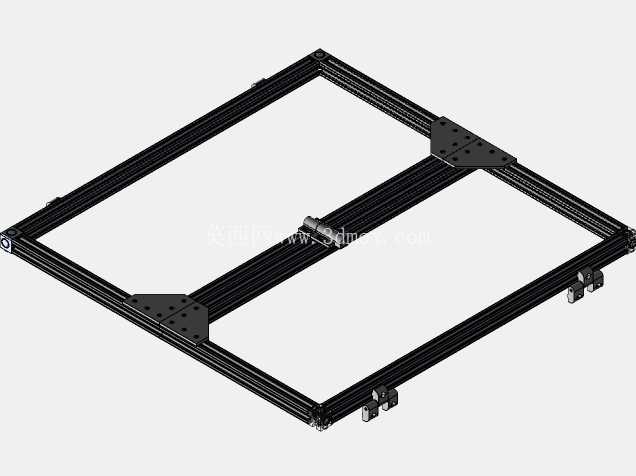

安装边界与尺寸适配方面，框架整体采用立方体对称结构设计，铝型材的槽口统一朝向框架内侧，亚克力板材直接嵌入型材槽内通过密封胶条固定，不需要额外打孔固定板材，安装时仅需要按照装配顺序先拼接底部框架，再依次安装竖向立柱、顶部横梁，紧固所有连接角件后再嵌入各面的亚克力板材，最后安装正面门板的铰链与锁扣即可完成组装，整个装配过程不需要专用加工设备，仅使用内六角扳手即可完成全部操作。框架内部预留了足够的安装间隙，不会与打印机的运动轴、喷头、挤出机构产生运动干涉，底部框架与桌面接触的位置可加装橡胶减震垫，减少打印机运行时的振动传递，降低运行噪音。框架的型材槽口还预留了拓展安装空间，用户可根据自身需求在框架内侧加装LED照明灯带、温湿度传感器、自动灭火装置等附加配件，不需要额外在型材上打孔，直接利用T型螺母即可完成拓展部件的固定，兼顾了结构的通用性与后期改装的灵活性。

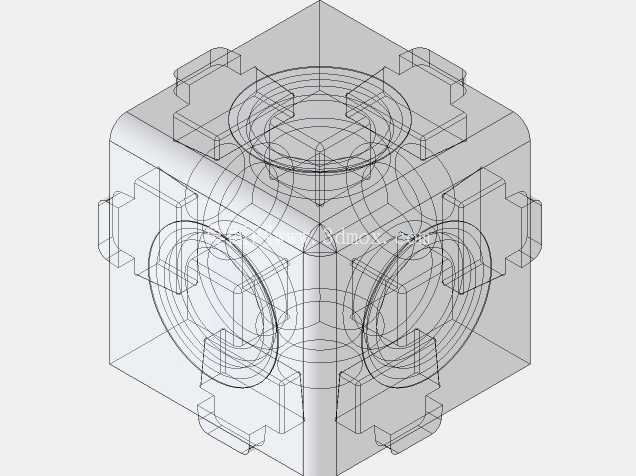

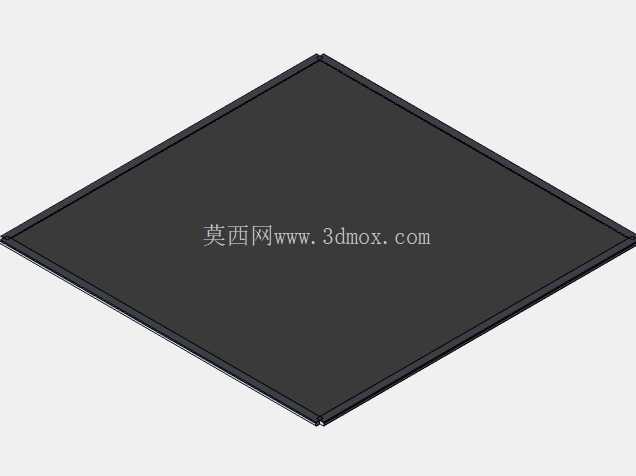

从结构强度来看，铝型材框架的角部连接采用加厚角件加固，正面门板的中竖梁采用双型材拼接结构，搭配上下两端的角码固定，可避免长期开关门板造成的框架变形，整个框架的承重能力完全满足桌面级3D打印机的整机重量承载需求，即使在框架顶部放置小型排风过滤设备也不会出现框架下沉、变形的问题。亚克力板材采用透光性良好的透明材质，厚度适配型材槽口的嵌入深度，安装后不会出现板材晃动、脱落的问题，门板开合处预留了足够的间隙，开关过程中不会与框架产生摩擦卡顿，长期使用也不会出现门板下垂错位的情况。
