Trotec BX11插座式功率计量仪结构设计

这款插座式功率计量设备的三维结构还原，完全围绕民用及小型工业场景的用电监测需求展开，日常家庭用电器待机功耗排查、办公设备能耗统计、小型试验台架用电参数采集都是它的核心应用场景，区别于传统钳形表需要拆线接入的操作逻辑，它直接采用墙插串联的接入形式，不需要改动原有供电线路，即插即用的结构逻辑大幅降低了非专业用户的使用门槛。

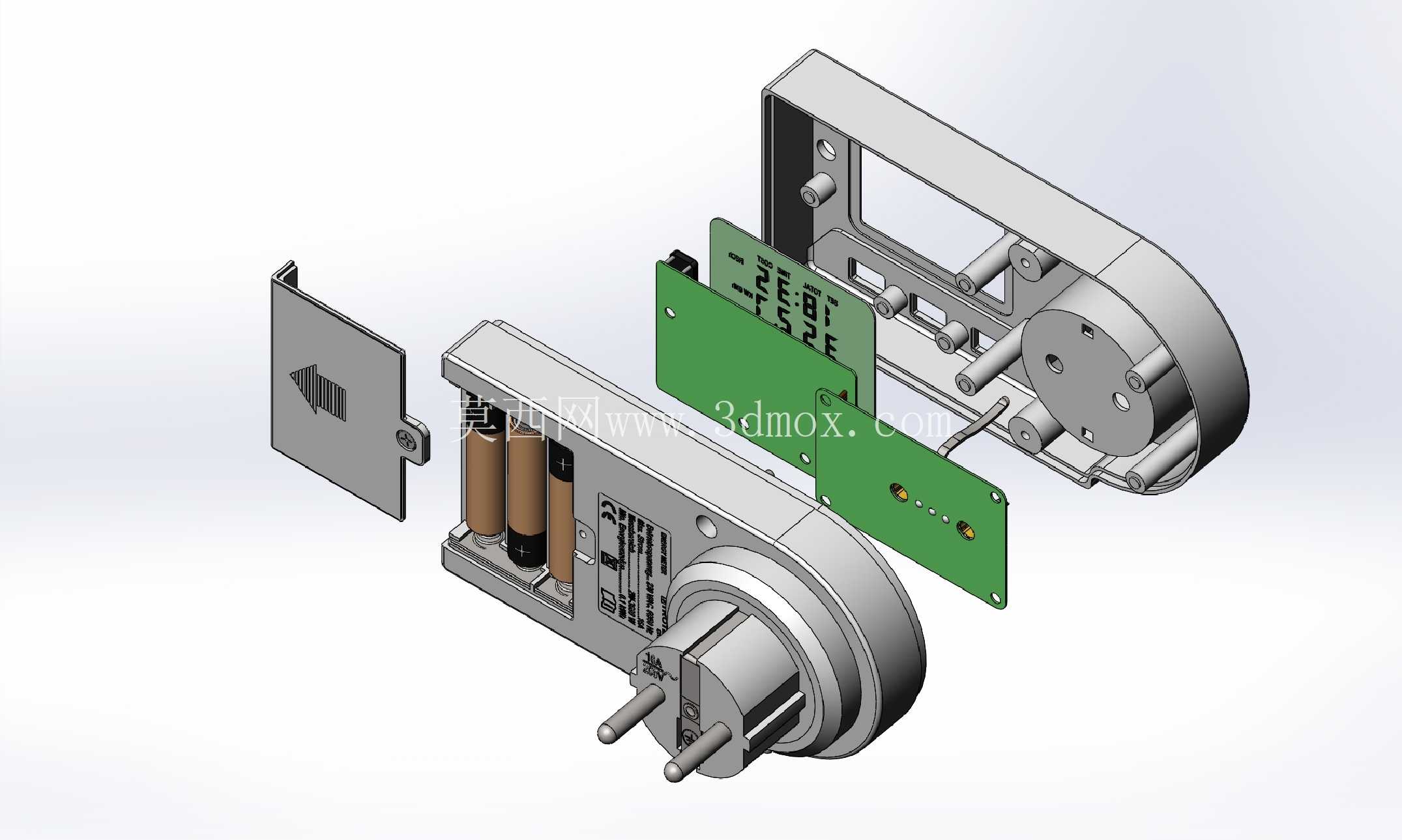

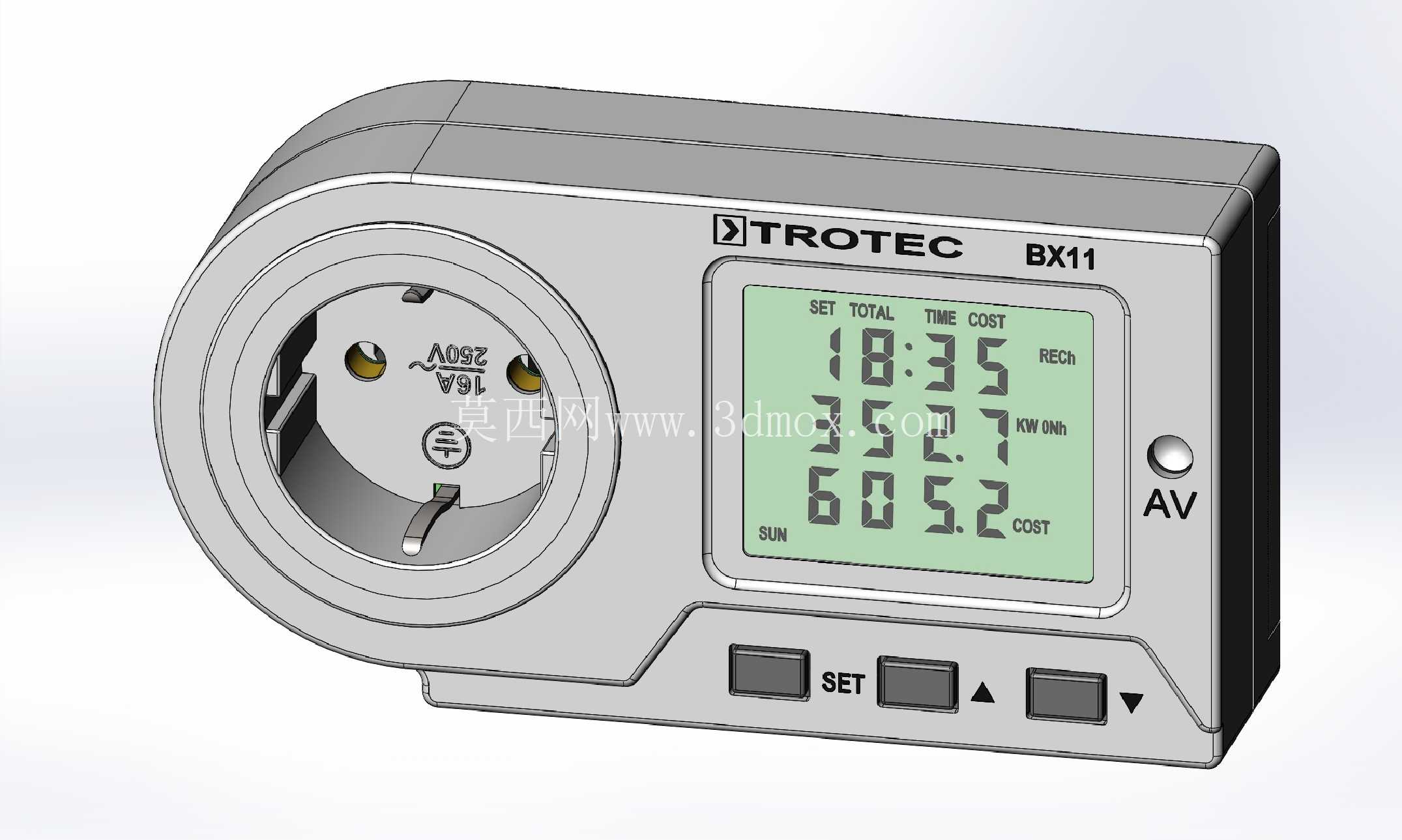

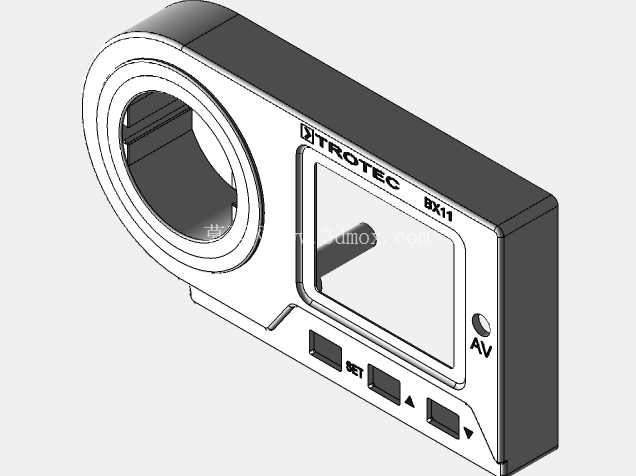

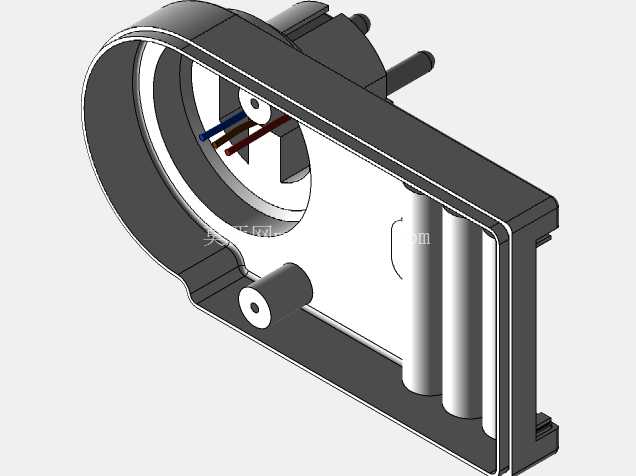

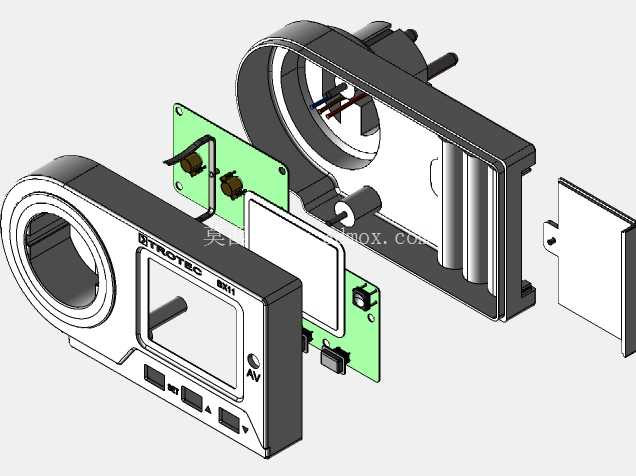

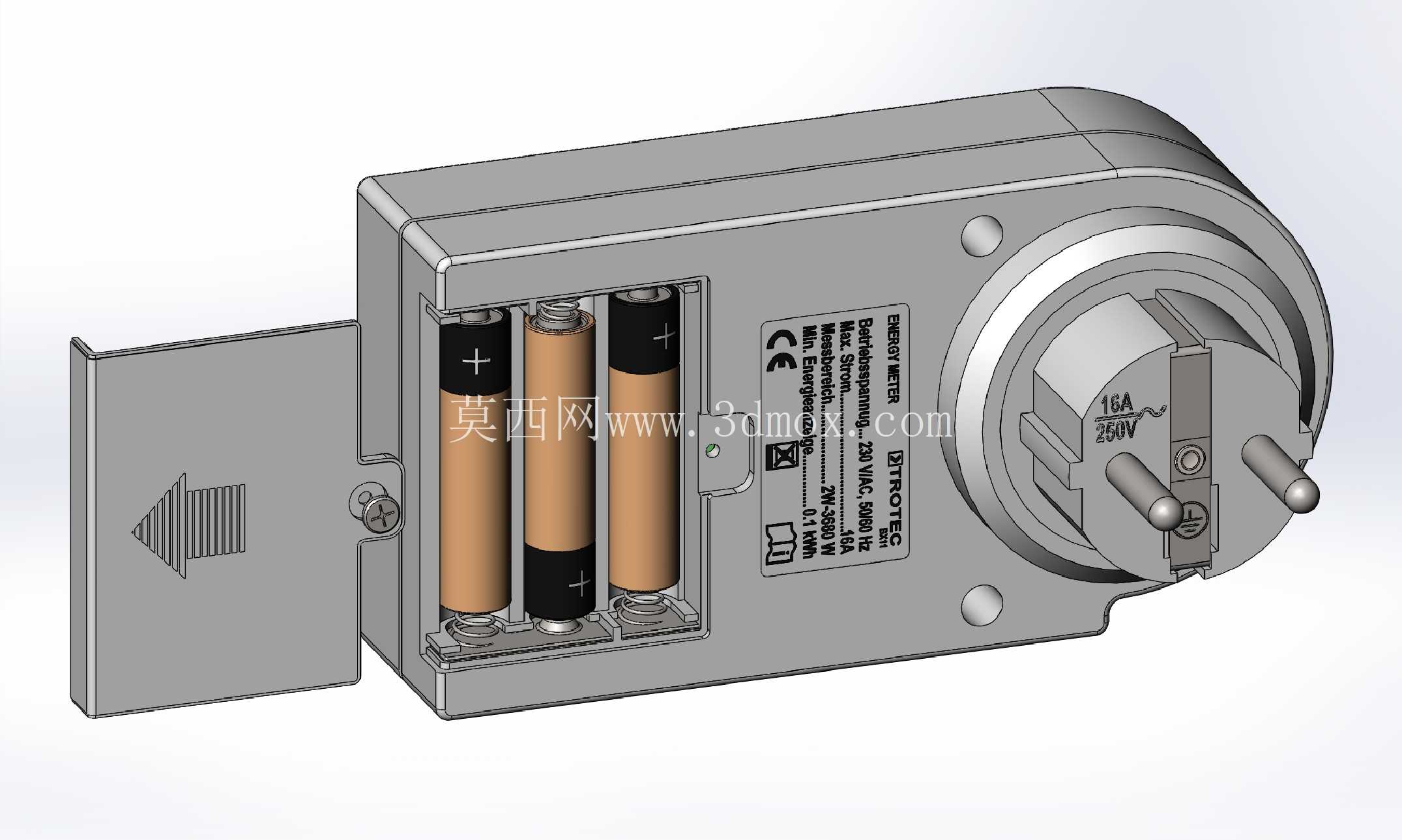

从结构布局来看，设备整体采用一体化注塑壳体的设计思路，左侧集成标准欧标插座腔体，内部预留接地弹片、零火线接触铜片的安装卡槽，铜片卡槽的位置公差控制在0.1mm以内，保证插头插入时的接触可靠性，同时避免插接过松导致的接触发热问题；右侧区域集中布置显示与操作交互模块，LCD显示屏采用下沉式安装结构，屏幕周边设计0.8mm高的挡边，既可以在壳体表面贴附透明PC防护片时提供定位基准，也能避免日常插拔插头时硬物剐蹭屏幕表面。屏幕下方的三个操作按键采用独立悬臂式按键结构，每个按键下方对应PCB板上的轻触开关，按键行程设计为1.2mm，按压反馈清晰，同时按键与壳体开孔之间预留0.15mm的配合间隙，既不会出现卡键问题，也能避免日常使用中液体泼溅渗入壳体内部。

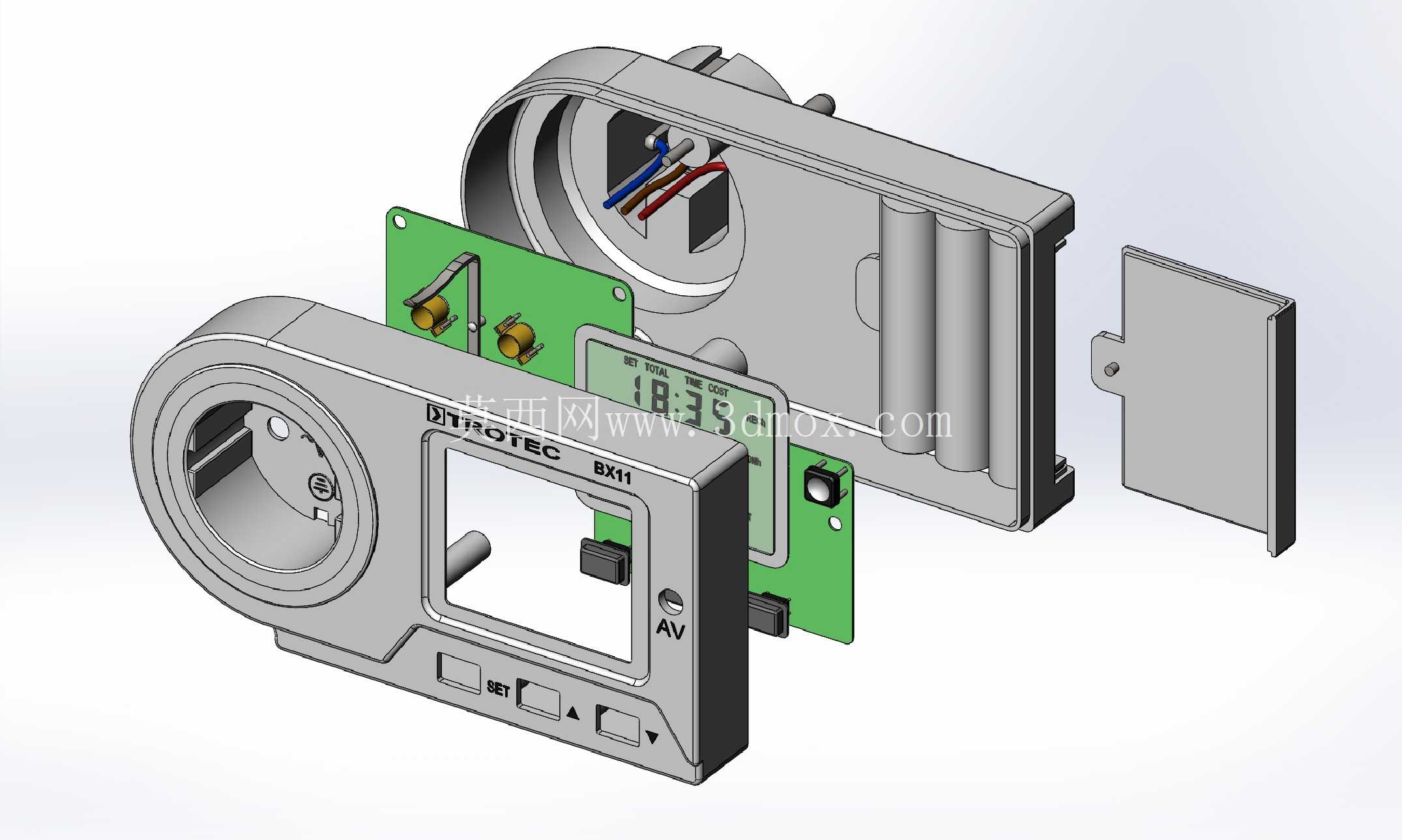

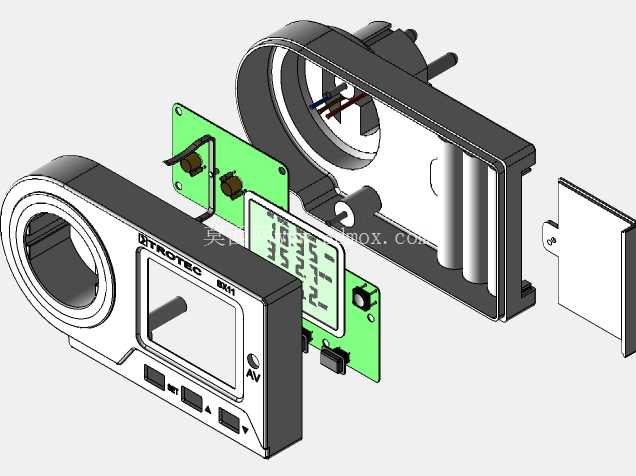

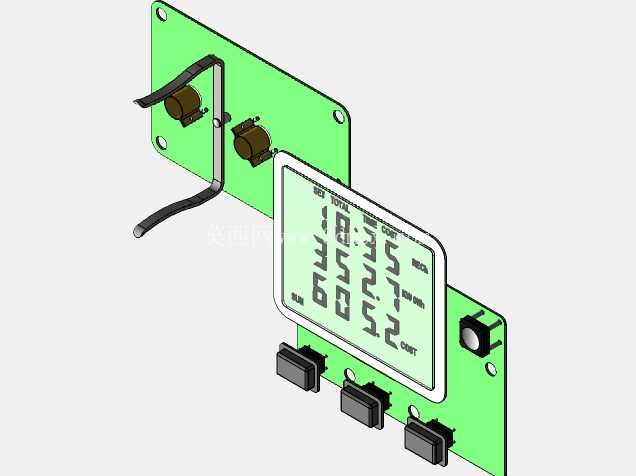

功能层面的结构匹配上，设备内部的采样电路模块紧贴插座铜片布置，缩短电流采样回路的走线长度，减少大电流工况下的线损干扰，保证功率、电量、电压、电流参数的采样精度；显示区域的PCB板通过四个定位柱与壳体固定，屏幕与PCB之间采用导电斑马条连接，省去排线焊接工序，提升装配效率的同时也降低了长期使用后的接触不良概率。设备侧面的AV功能按键单独布置在屏幕右侧，凸起高度比下方功能按键高0.5mm，方便用户在查看数据时快速切换显示参数，不需要低头寻找按键位置。

安装边界与外形尺寸方面，设备整体轮廓采用圆角过渡设计，所有边角的R角不小于3mm，避免日常拿取时的锐边划伤问题；整体厚度控制在40mm以内，插入墙面插座后不会过度突出墙面，相邻插座位的使用不会被遮挡，这个尺寸边界是在排布完内部采样PCB、显示模块、插座铜片、按键组件之后反复优化得出的，既保证内部元器件有足够的安全爬电距离，满足电气安全规范要求，也尽可能压缩了整体体积。壳体前后盖采用超声波焊接的装配结构，接缝处设计三角形焊接筋，焊接后接缝均匀，没有外露的螺丝孔，整体外观简洁的同时也提升了壳体的密封性能，适配厨房、阳台等多尘、轻微潮湿的使用场景。

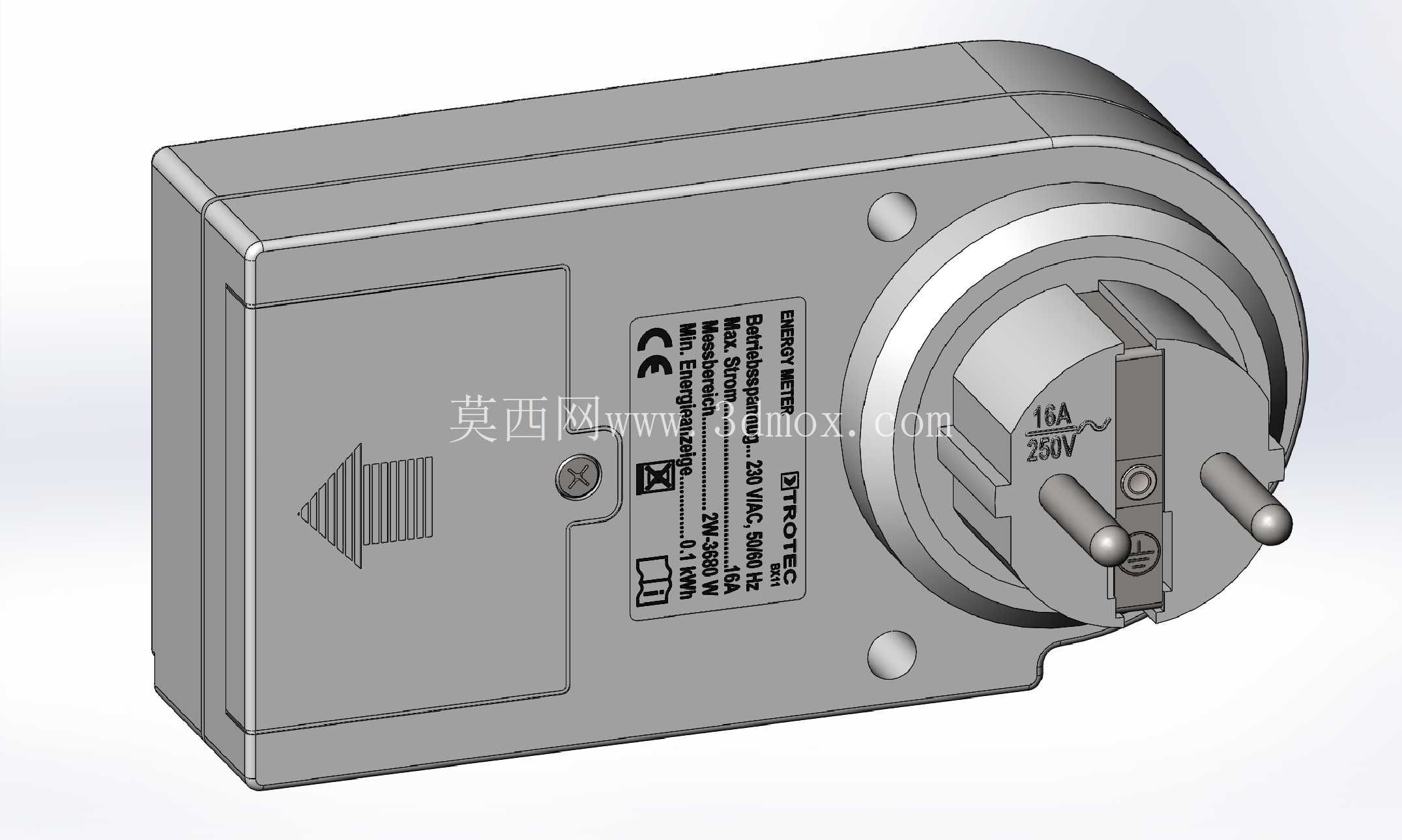

在细节结构处理上，插座腔体的入口处设计导向斜面，插头插入时可以自动对正，不需要刻意对准孔位；屏幕显示区域的视窗角度做了5度的倾斜优化，用户站立状态下查看屏幕数据时不会因为反光导致数值看不清；壳体背面与墙面接触的位置设计四个凸起的橡胶垫安装位，橡胶垫高度0.5mm，插入插座后设备与墙面之间留有微小间隙，避免墙面不平整导致设备安装歪斜，同时也能减少插拔插头时的壳体晃动。整个结构设计没有多余的装饰特征，所有的曲面、筋位、开孔都服务于功能实现与装配可靠性，完全围绕电量计量的使用需求做结构匹配，没有为了外观牺牲功能实用性。
