猕猴桃勺子压铸成型模具结构设计

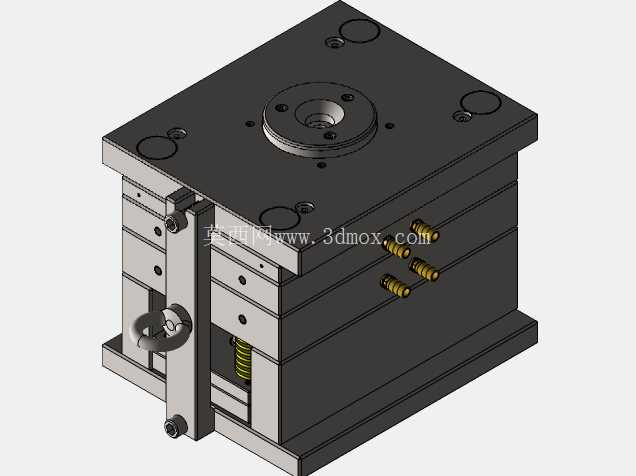

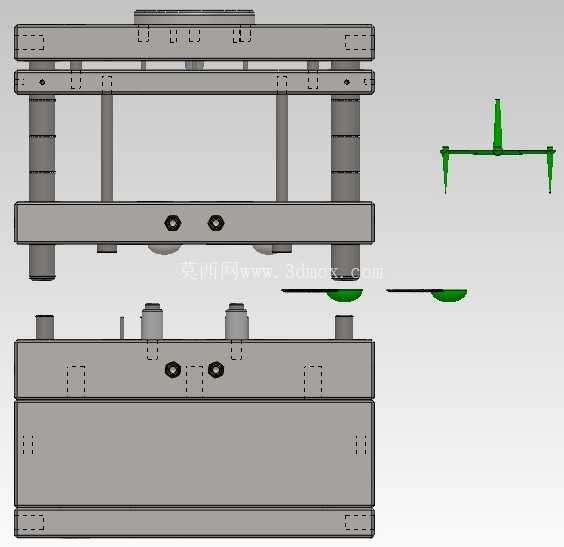

　　这套模具针对一次性食用猕猴桃勺子的量产需求开发，适配卧式冷室压铸机安装使用，日常应用在一次性餐饮具、水果配套食用工具的规模化生产场景中，单模次可完成8件勺子的成型作业，能匹配批量供货的产能要求，相比传统注塑成型的勺子，压铸成型的薄壁勺体强度更高，不易在挖取果肉时发生弯折断裂，适配猕猴桃果肉质地偏软但果皮有一定韧性的使用场景，成型后的勺子边缘无飞边毛刺，不需要大量后处理工序即可直接包装出货。从结构布局来看，模具采用标准两板模模架配置，上下模座通过四根独立导柱完成合模导向，导柱配合间隙控制在0.02mm以内，能保证长期开合模过程中型腔对位精度不出现偏移，避免产品产生错边、壁厚不均的缺陷。

　　浇注系统采用侧浇口进料设计，主浇道设置在模具中心位置，分流道对称排布向8个型腔延伸，每个型腔对应独立的进料浇口，浇口截面尺寸经过反复校核，既能保证金属熔料在型腔内的填充速度均匀，避免个别型腔出现缺料、冷隔问题，也能在开模后让浇口凝料和产品自动分离，减少后续人工修剪的工作量。冷却系统采用直通式水路排布，分别在定模型腔板和动模型芯板内设置循环冷却回路，水路距离型腔表面的距离保持在15-20mm区间，既保证冷却效率，让成型周期控制在合理范围，也避免水路距离型腔过近导致型腔局部温度不均，造成产品收缩变形。

　　脱模机构采用顶杆顶出设计，顶杆排布位置对应勺子的手柄末端和勺背加强筋位置，避开勺体的外观成型面，顶出过程中多根顶杆同步动作，保证产品受力均匀，不会出现顶白、顶穿的缺陷，开模时浇注系统凝料会随动模侧移动，通过拉料杆的作用和产品一起被顶出，不需要额外设置凝料取出机构，简化了模具整体结构。模具的安装边界完全适配常规200吨级卧式压铸机的装模尺寸，模座厚度、开模行程、顶出行程都经过匹配校核，不需要对设备进行额外改造即可直接上机生产，上下模座的安装槽、压板固定位都按照通用标准设计，换模时可以快速完成定位装夹，减少产线换模等待时间。成型部分的型腔和型芯都采用镶拼式结构，当局部出现磨损或者需要调整勺体细节尺寸时，只需要更换对应的镶件即可，不需要整体报废模仁，能大幅降低后期的模具维护成本，镶件和模仁的配合采用H7/m6的过渡配合，既保证装配后的定位精度，也方便维修时快速拆卸更换。在排气设计上，每个型腔的末端都设置了深度0.03mm的排气槽，能在熔料填充过程中快速排出型腔内的空气，避免产品内部出现气孔、填充不实的问题，排气槽的位置避开了产品的外观面，排气槽溢出的少量飞边会在产品的非功能面，后续简单处理即可去除。

　　这套模具在设计时充分考虑了量产过程中的稳定性，所有滑动部件都设置了自润滑槽，长期生产过程中不需要频繁加注润滑油也能保证动作顺畅，导套位置加装了防尘密封结构，避免生产过程中金属碎屑、灰尘进入导柱导套配合面，造成配合面拉伤，延长模具的整体使用寿命。针对勺子薄壁成型的特点，在型芯和型腔的进料位置做了圆角过渡处理，减少熔料填充时的流动阻力，让熔料能快速填充到勺头的薄壁位置，避免出现缺料问题，同时在勺体的手柄位置设计了细微的加强筋结构，在不增加产品整体壁厚的前提下提升手柄的结构强度，保证使用过程中不会轻易折断。
