猕猴桃勺子注塑成型模具三维结构设计

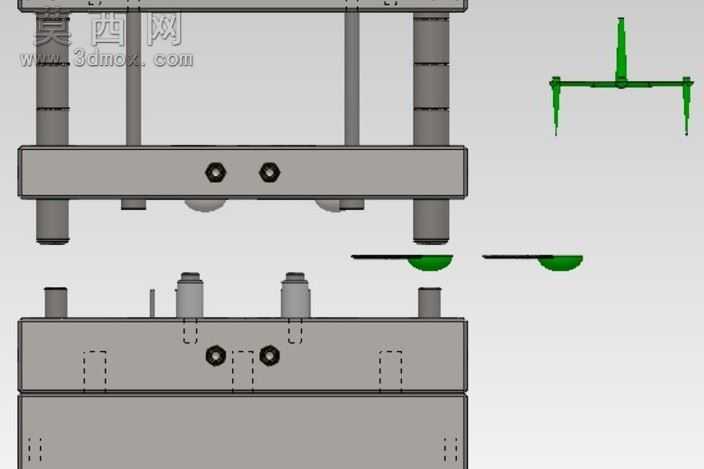

本套模具为猕猴桃勺子专用注塑成型模具，整体采用标准两板模模架结构设计，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循注塑模具设计规范，对各零部件的装配公差、配合间隙进行了精准设定，确保模具开合模动作顺畅无干涉。模具整体分为定模侧与动模侧两大模块，定模侧设置有定位圈、浇口套、定模板、定模型腔等核心部件，浇口采用侧浇口形式，适配PP、PE等常用勺子成型塑料的充模流动特性，能够保证熔融塑料均匀填充至两个勺子型腔内，减少充模过程中的熔接痕、缺料等成型缺陷。动模侧设置有动模板、动模型芯、顶出机构、导柱导套导向组件、复位杆等部件，导柱导套采用高精度配合设计，为模具开合模提供精准导向，避免合模过程中出现型腔错位问题，保障成型勺子的尺寸精度与外观质量。顶出机构采用推杆顶出设计，顶出位置均匀分布在勺子成型件的非外观面区域，顶出过程受力均匀，能够避免成型件出现顶白、顶变形等问题，开模后可顺利将成型后的猕猴桃勺子与流道凝料一同顶出，流道凝料采用搭底式冷料井设计，可有效收集料流前端冷料，同时便于凝料与产品的自动分离。在三维建模过程中，对模具的冷却水路进行了合理排布，型腔与型芯侧均设置有循环冷却水路，水路距离型腔表面的距离保持均匀，能够实现模具温度的均匀控制，缩短注塑成型周期，提升生产效率，同时减少成型件因冷却不均产生的翘曲变形问题。渲染过程中对模具各部件赋予了对应材质，模架部分采用标准模具钢材质表现，导柱导套等运动部件采用光亮金属材质，成型后的猕猴桃勺子与流道凝料采用半透明绿色塑料材质，清晰区分模具各功能区域与成型产品，直观展示模具的开合模状态与成型效果。整套模具结构紧凑，设计过程中充分考虑了注塑生产的实际需求，各零部件结构简单易加工，后期维护便捷，能够满足猕猴桃勺子的批量注塑生产要求，一模两腔的型腔排布设计在保证成型质量的前提下，有效提升了单模次生产效率，降低了单件产品的生产成本。
