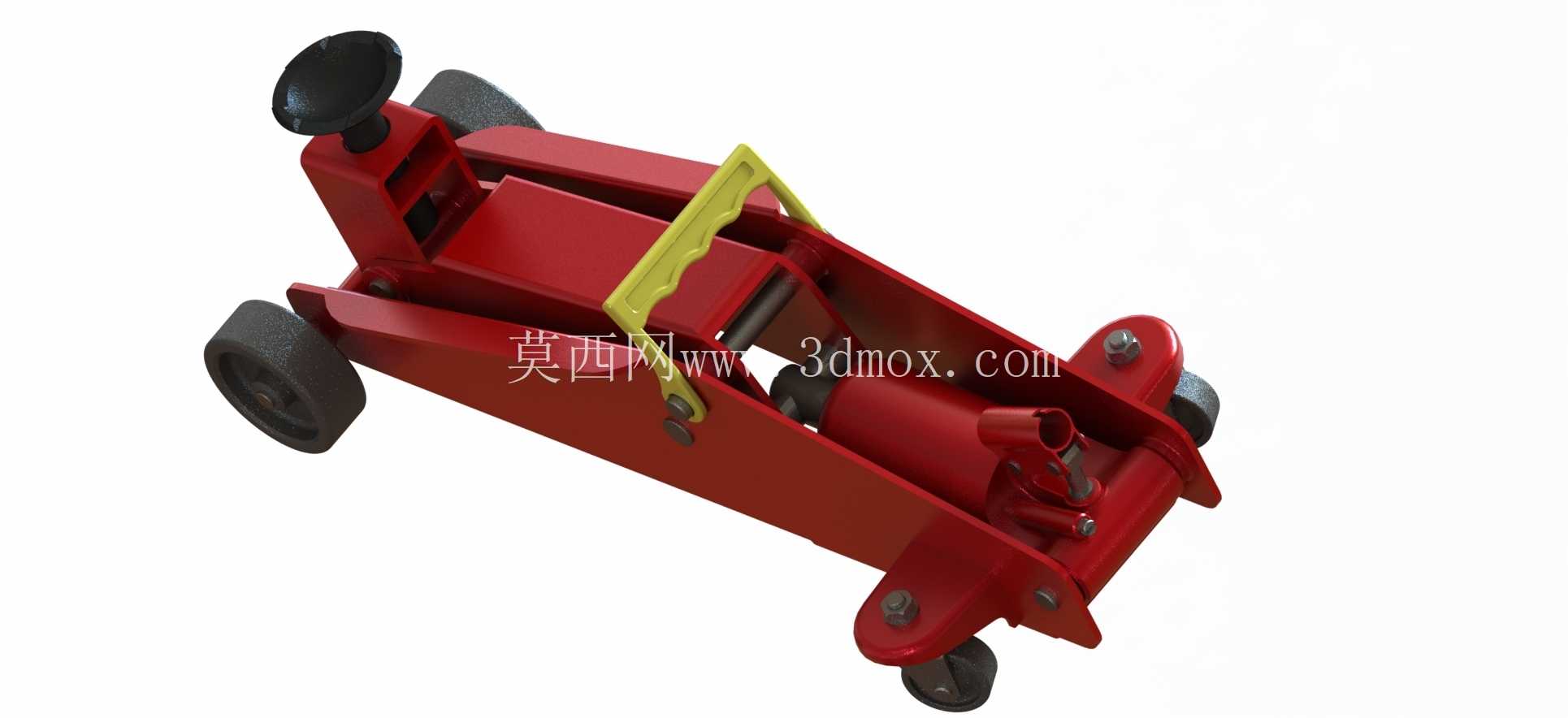

卧式液压汽车维修用千斤顶结构模型

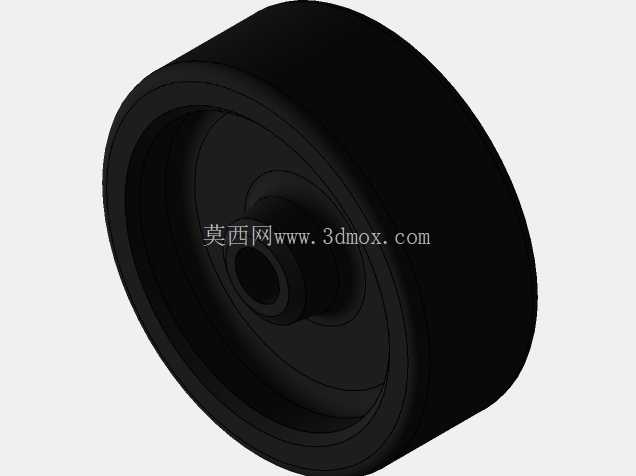

　　在汽车维修、小型设备顶升移位的作业场景里，卧式液压千斤顶是一线作业人员接触频率极高的手动起重工具，区别于立式剪式千斤顶的窄支撑面设计，这类卧式结构的设备在作业时的稳定性表现更突出，尤其适配乘用车底盘维修、轮胎更换、底盘部件拆装这类需要近距离贴近车辆底部的作业工况。从结构设计逻辑来看，整个模型的零件拆分完全遵循实际加工装配的逻辑，承载主体采用冲压焊接式的底架结构，底架前端设置两个定向承重脚轮，后端设置带转向功能的万向支撑轮，保证设备在平整的维修车间地面可以轻松推移对位，不需要作业人员整体搬抬设备调整位置，大幅降低对位过程的体力消耗。

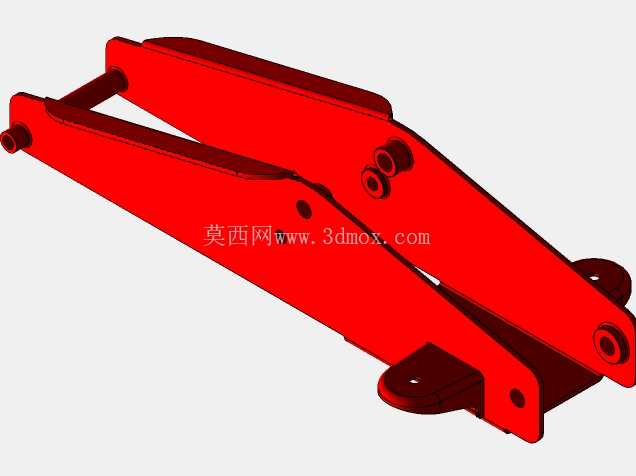

　　顶升臂的铰接点位置经过受力优化，在液压柱塞伸出的过程中，顶升臂的抬升力矩曲线保持平缓，不会出现初始段顶升力不足、末段行程过快的问题，顶升臂顶端的支撑托碗采用弧形内凹设计，表面做防滑纹理处理，作业时可以精准卡在车辆底盘指定的顶升支撑点位，避免顶升过程中出现支撑滑脱的安全隐患。液压动力单元布置在底架中部的空腔位置，整体采用卧式安装的柱塞缸结构，缸体与底架之间设置减震缓冲垫，减少顶升回落过程中缸体受到的刚性冲击，柱塞杆的伸出端与顶升臂之间采用铰接连接，保证动力传递过程中不会出现卡滞。

　　设备尾部设置的按压操作杆采用可拆卸式设计，作业时将操作杆插入压杆座，反复上下按压即可驱动柱塞泵向主缸内注油升压，带动顶升臂缓慢抬升，泄压阀集成在压杆座旁，作业完成后只需缓慢旋动泄压旋钮，即可控制顶升臂平稳回落，回落速度可以通过旋钮的旋转幅度精准控制，避免重物快速下坠引发的安全问题。从安装边界与尺寸适配角度来看，这类卧式千斤顶的最低顶升高度适配常规家用乘用车的底盘离地间隙，不需要额外垫高即可伸入车辆底盘下方，最大顶升高度满足轮胎拆卸、底盘部件拆装所需的作业空间，整体设备的重心集中在底架中部，即使在最大顶升高度状态下，整体的抗倾覆能力也能满足额定载荷下的作业安全要求。

　　建模过程中，所有铰接位置的配合间隙都按照实际装配公差设置，转动副的位置预留了润滑脂加注的空间，脚轮的安装位置与底架之间设置了加强筋结构，避免长期承重后底架出现变形，操作杆的握持位置做了防滑包胶的结构预留，提升按压操作时的握持摩擦力。在实际选型应用中，这类设备除了汽车维修场景，也可用于小型机加工车间内重型工装夹具的移位顶升、仓储场景下重型货箱的低位抬升作业，相比电动起重设备，它不需要外接动力源，整体结构紧凑，存放时占用空间小，适合作为流动维修、固定工位常备的辅助起重工具。模型的结构细节还原了实际产品的所有受力薄弱点的加强设计，比如底架的弯折位置做了圆弧过渡处理，避免应力集中引发的结构开裂，顶升臂的截面采用变厚度设计，在受力最大的铰接位置增加板材厚度，在受力较小的末端适当减重，兼顾结构强度与设备整体重量的平衡，液压管路的走向完全贴合底架内壁布置，避免推移设备过程中管路被异物剐蹭破损，泄压阀的操作位置设置在设备尾部外侧，作业人员不需要探入重物下方即可操作泄压，进一步提升作业过程的安全性。
