卧式液压落地起重顶升工具结构设计

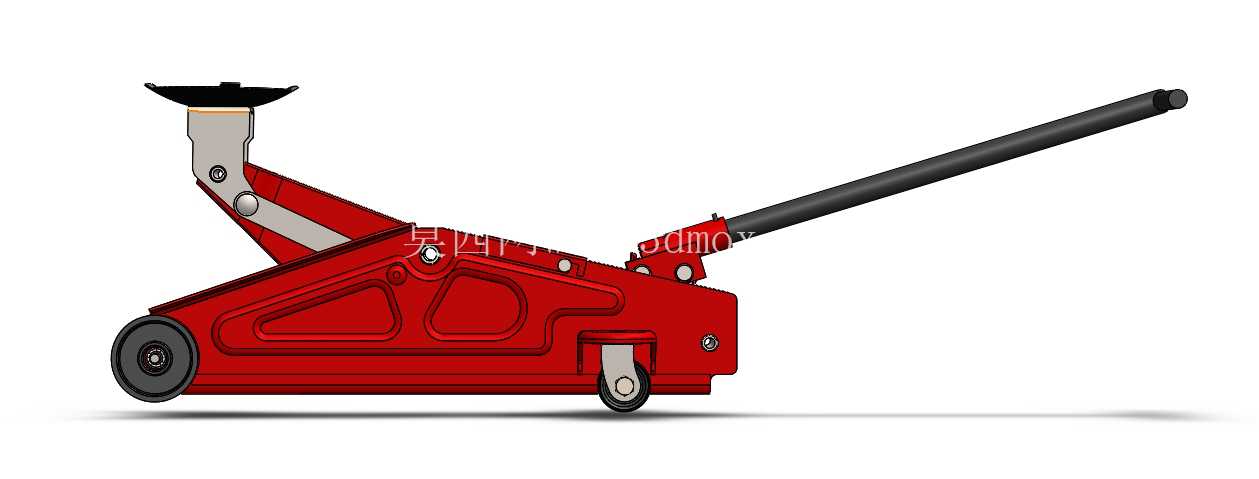

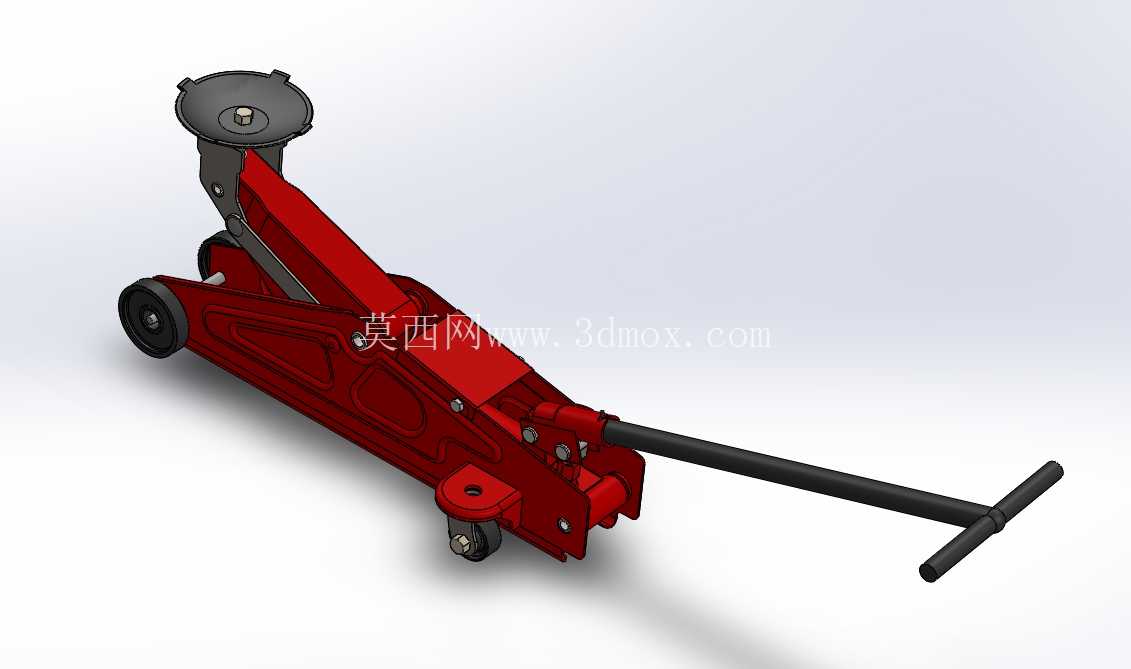

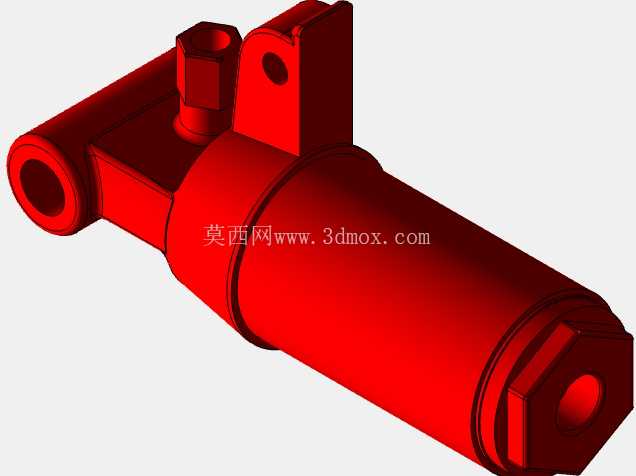

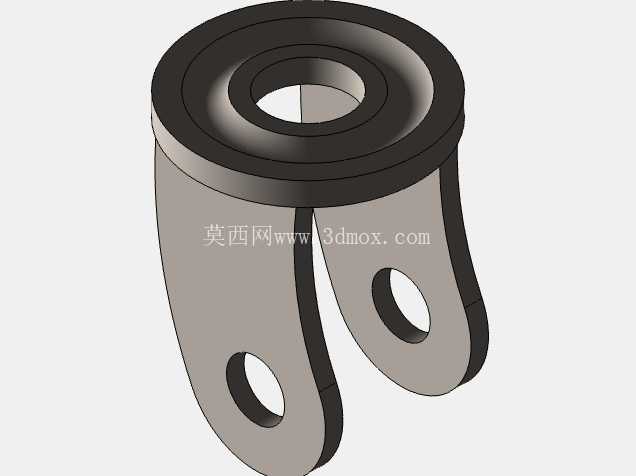

　　在商用车维保、小型工程机械现场检修、家用乘用车换胎作业场景里，这类卧式液压落地顶升工具的使用频率远高于立式剪式千斤顶，核心原因是其最低伸入高度适配多数家用轿车、轻型货车的底盘边梁间隙，不需要额外垫高作业面，操作人员在地面即可完成压杆操作，作业姿态更符合人体工程学，长时间作业的疲劳度更低。从结构设计逻辑来看，整个设备的承载框架采用低重心卧式布局，主体承力臂的铰接点分布在冲压成型的箱型底座上，底座尾部设置的两个定向脚轮与前部的万向支撑轮，既保证了顶升过程中设备不会发生侧滑，也能在带载小范围移位时减少拖拽阻力，适配汽修车间内工位间的短距离调整需求。液压动力单元内嵌在底座腔体内部，泵芯与压杆的铰接位置做了下沉处理，压杆操作时的力臂经过匹配计算，操作人员施加在压杆端部的手动推力经过杠杆放大后，驱动柱塞泵完成液压油的泵出动作，单向阀组控制液压油单向进入举升油缸，避免负载回落，卸压阀集成在泵体端部，通过压杆端部的槽口旋转即可控制卸压速度，实现负载的平缓下降，不会出现突然下坠的安全隐患。顶部的承载托碗采用球面铰接结构，托碗表面的防滑齿纹可以贴合车辆底盘的顶升加强筋位置，即使顶升过程中车身出现微小角度倾斜，托碗也能自适应贴合接触面，避免应力集中导致的底盘变形或者滑脱风险。

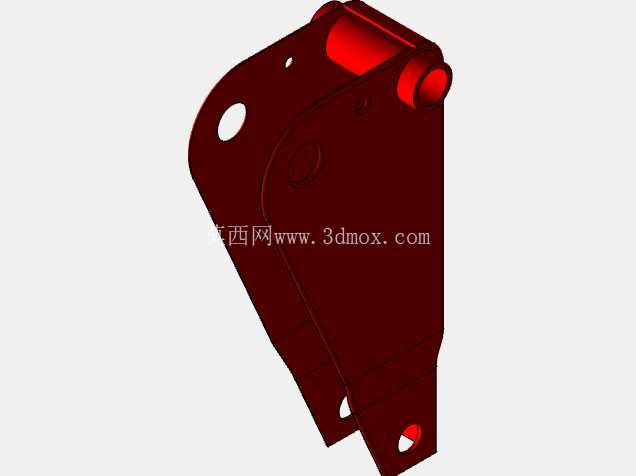

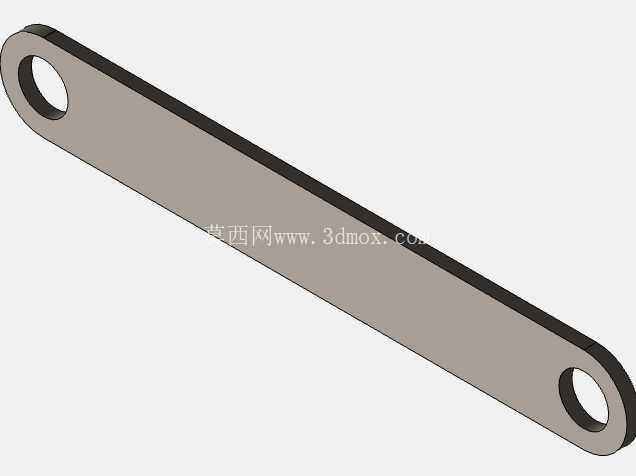

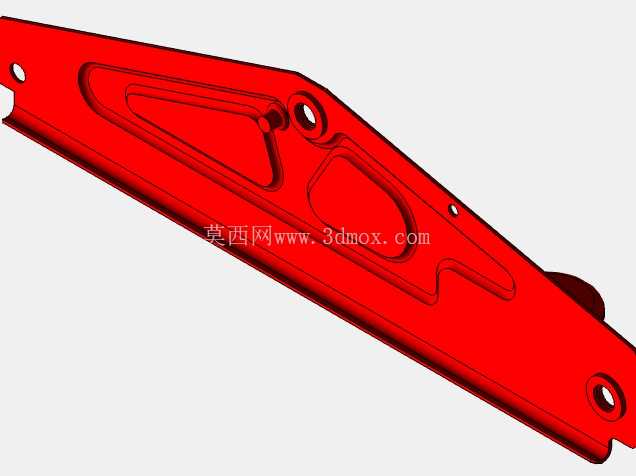

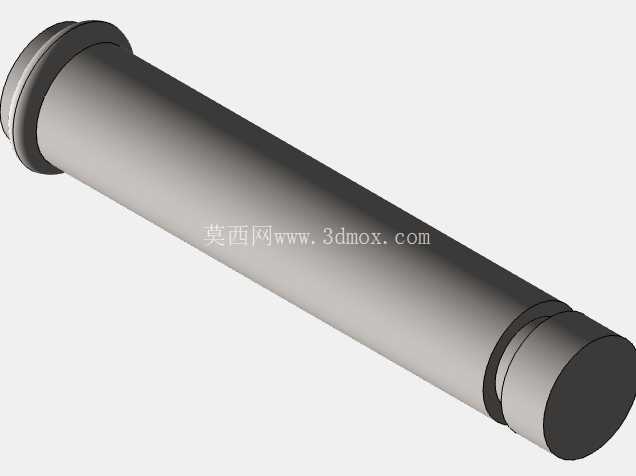

　　从安装边界与尺寸适配角度看，这类设备的最低顶升高度通常控制在130毫米以内，可以伸入多数运动型轿车、低趴改装车的底盘下方，最大顶升高度普遍在380毫米到450毫米区间，足够将车辆轮胎抬离地面100毫米以上，满足换胎、刹车片更换、底盘检查等常规维保作业的空间需求，整体设备的长度控制在650毫米左右，宽度不超过350毫米，平时可以放置在汽修工位的工具柜下方，或者家用车的后备箱储物格内，不会占用过多存储空间。结构设计过程中，承力臂的板材厚度经过强度校核，在额定3吨负载下，承力臂的弯曲变形量控制在0.5毫米以内，铰接销轴采用调质处理的40Cr材质，配合自润滑铜套，长期使用后的铰接间隙不会超过0.2毫米，避免顶升过程中出现晃量。

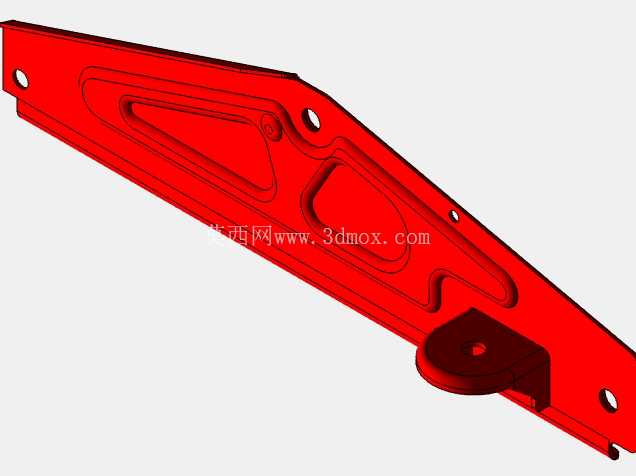

　　底座的冲压成型结构做了翻边加强处理，既减轻了整体设备重量，又保证了底座的刚性，即使在不平整的车间水泥地面上，底座的三个支撑点也能稳定贴合地面，不会出现单点悬空的情况。液压油缸的密封件采用耐油橡胶材质，在-20℃到60℃的环境温度区间内都能正常工作，不会因为低温导致密封件硬化泄漏，也不会因为高温导致液压油粘度下降出现顶升无力的问题。在实际作业过程中，操作人员需要先将车辆停放在平整硬实的地面，拉手刹挂入驻车挡，将千斤顶的托碗对准车辆厂家指定的顶升位置，反复压动压杆直到托碗接触底盘顶升点，确认贴合位置准确后再继续压动压杆将车辆抬升到需要的高度，作业完成后缓慢拧动卸压阀，让车辆平缓下降，整个操作过程不需要额外的动力源，完全依靠手动液压驱动，适合无电源的户外应急场景使用。

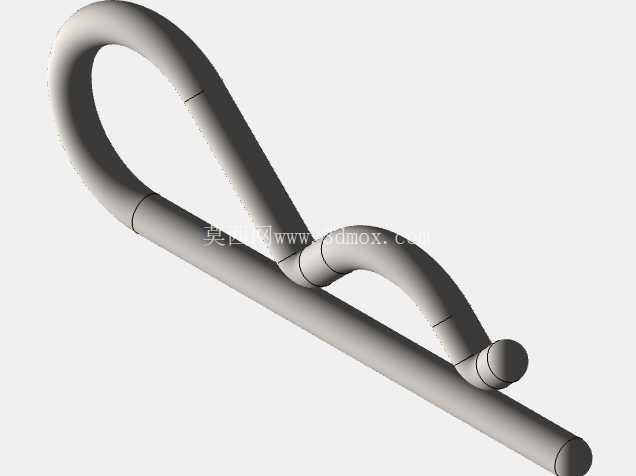

　　和立式千斤顶相比，这种卧式结构的重心更低，顶升过程中的抗侧倾能力更强，即使车辆出现微小的晃动，设备也不会轻易翻倒，安全冗余更高。设计过程中还考虑了设备的维护便利性，液压油注油口设置在泵体侧面，日常维护时只需要定期补充抗磨液压油即可，不需要拆解整个主体结构，脚轮的销轴采用卡簧固定，磨损后可以快速更换，降低长期使用的维护成本。托碗的铰接结构做了防尘处理，避免车间内的泥沙、铁屑进入铰接面造成磨损，延长设备的使用寿命。压杆采用分体式设计，拆卸后可以缩短整体长度，方便收纳，使用时将压杆插入连接套即可锁定，不会在压动过程中脱出。
