三英寸带1/2螺纹轴可调支撑底脚

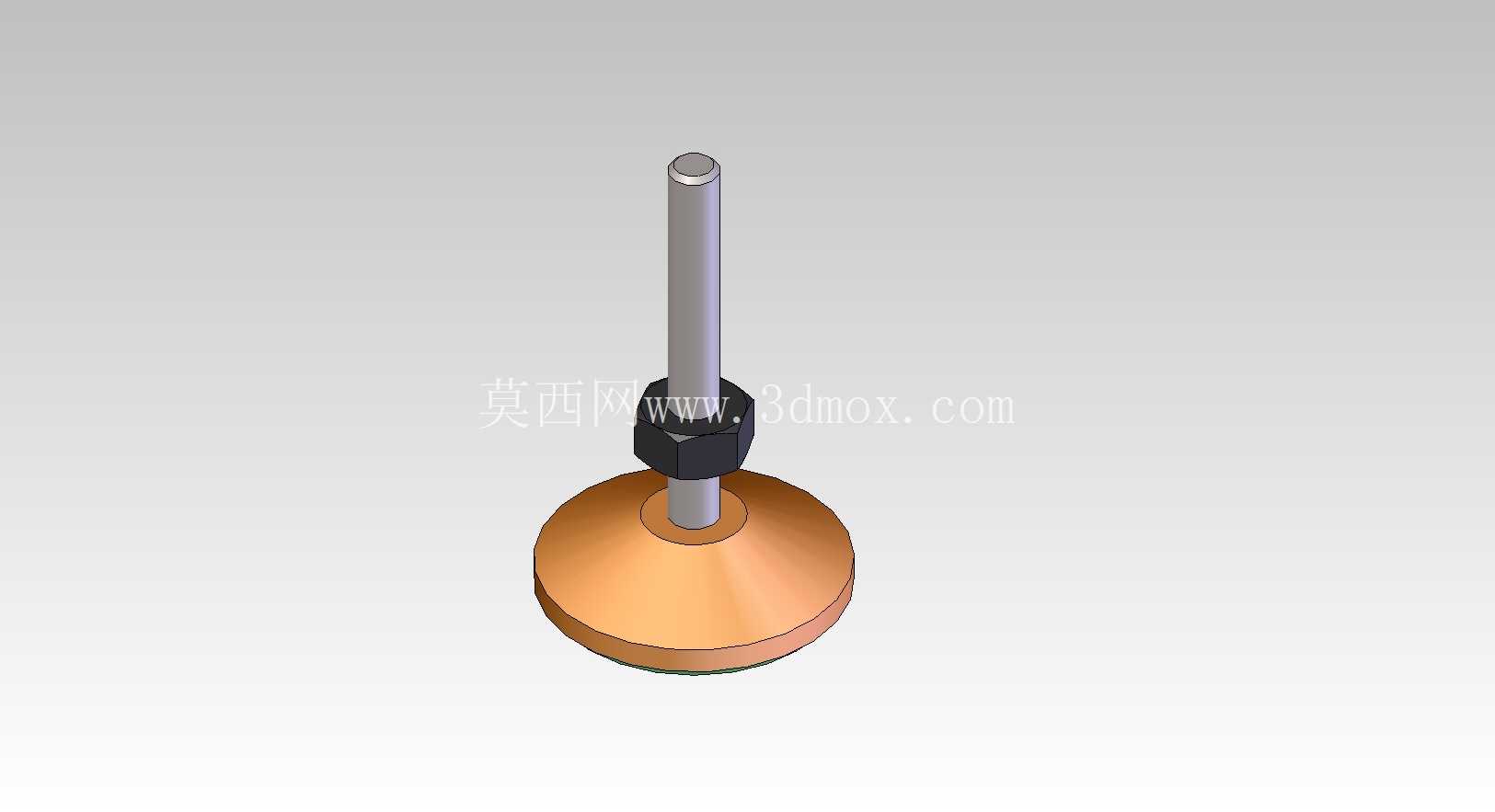

　　在各类工业生产设备、流水线机架、检测工装台的安装调试环节，支撑底脚是直接决定设备运行稳定性的基础零部件，很多现场调试人员都遇到过地面平整度不足、设备长时间运行产生振动偏移的问题，这类三英寸直径的可调底脚，就是针对这类场景设计的支撑调节元件。这款底脚的底座采用圆盘式结构，三英寸的盘面直径能够在接触地面时分散设备的垂直载荷，相比小直径底脚，它在水磨石、环氧地坪、水泥地面等常见工业厂房地面上都能获得更大的接触面积，降低单位面积的地面压强，避免设备长期放置压坏地坪涂层，同时也能减少因为地面局部凹陷带来的支撑虚位。

　　调节螺杆采用1/2规格的螺纹轴，和底座的连接部位做了锥面过渡结构，这种设计能够让螺杆承受的垂直载荷顺畅传递到底座盘面，避免螺纹根部因为应力集中出现断裂问题，实际选型时要注意，这个螺纹规格可以和多数标准型材机架的底部安装螺母直接适配，不需要额外加工转接螺纹，能减少现场安装的加工工作量。很多人在做设备支撑设计时容易忽略调节行程的冗余量，这款底脚的螺杆长度预留了足够的调节空间，在地面高度差在一定范围内的安装场景下，不需要额外垫塞垫片，只需要旋转六角调节螺母就能完成设备水平度的微调，调节到位后锁紧螺母可以贴紧设备安装面，避免设备运行过程中因为振动导致螺纹回转，出现支撑高度变化的问题。

　　从结构设计的角度看，底座盘面的边缘做了小圆角过渡，没有尖锐的棱角，既可以避免安装搬运过程中划伤操作人员，也能减少底座和地面接触时的应力切割效应，防止软质地坪被底座边缘压出环形凹痕。在实际应用场景里，这类底脚不仅可以用在小型输送线的机架支撑、非标检测设备的底部调平，也能适配小型冲压工装、实验台架的安装固定，相比固定式支撑脚，它的可调特性能够抵消地面施工带来的平整度误差，尤其是在旧厂房改造的设备安装场景里，地面往往存在多年使用留下的磨损凹陷，这类可调底脚不需要对地面做二次找平处理，就能快速把设备调整到水平状态，缩短现场安装的周期。设计这类支撑件的三维模型时，要重点关注几个安装边界尺寸：首先是底座盘面的直径，它决定了支撑的接触面积和最小安装空间，三英寸的尺寸属于中等规格，既不会因为直径过大占用过多设备底部的安装空间，也不会因为直径太小导致支撑稳定性不足；其次是螺纹轴的伸出长度，这个尺寸直接决定了最大调节高度，建模时要预留出锁紧螺母的安装空间，避免调节到最高位置时螺母没有足够的啮合螺纹，导致连接强度不足；另外六角调节位的对边尺寸要符合标准紧固件的扳手尺寸，方便现场使用普通开口扳手就能完成调节操作，不需要定制专用工具。

　　很多新手工程师在选型支撑底脚时，只看额定载荷参数，忽略了底座和地面的摩擦系数，这款金属盘面的底脚如果用在振动较大的设备上，可以在底座底部加装橡胶减震垫，既可以提升摩擦力防止设备移位，也能吸收设备运行产生的振动，减少振动传递到地面产生的噪音。从建模逻辑上来说，这个零件的结构属于典型的轴盘类组合件，建模时可以先绘制底座的旋转轮廓，通过旋转特征生成底座主体，再单独绘制螺杆部分，通过装配约束把螺杆和底座的锥面定位配合，最后添加上锁紧螺母的特征，要注意螺纹部分如果是用于工程出图，可以采用装饰螺纹线简化建模，如果是用于运动仿真或者干涉检查，要准确绘制螺纹的牙型轮廓，确保和配套螺母的啮合尺寸准确。在做设备整体布局时，要注意底脚的安装位置不能超出设备底座的外轮廓，避免影响人员通行或者周边设备的安装，同时多个底脚的布置要尽量围绕设备的重心对称分布，让每个底脚承受的载荷尽量均匀，避免单个底脚过载出现变形。这类支撑底脚虽然属于小型五金配件，但在整套设备的结构里起到的作用不可替代，很多设备出现的运行异响、加工精度漂移问题，追根溯源都是底部支撑调平不到位，或者底脚选型不当导致的，选择合适直径和螺纹规格的可调底脚，能够从基础层面提升设备的运行稳定性，减少后期维护调整的工作量。
