两用开口梅花扳手高精度三维数模

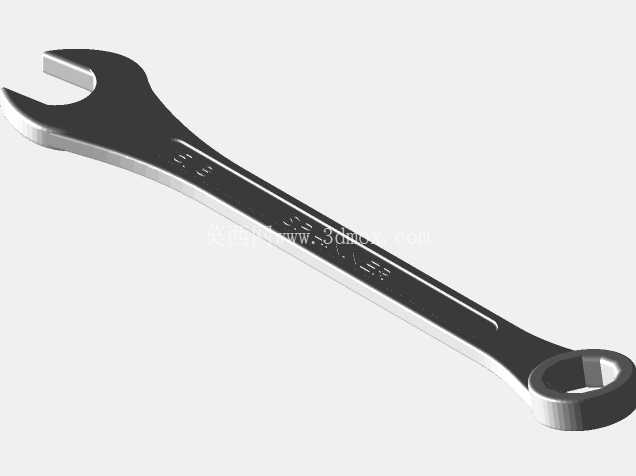

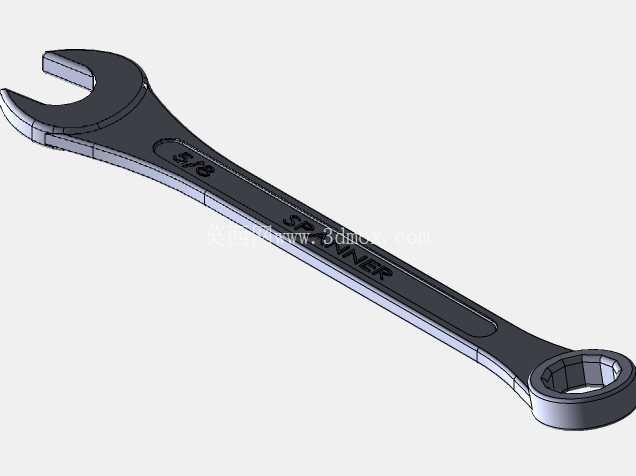

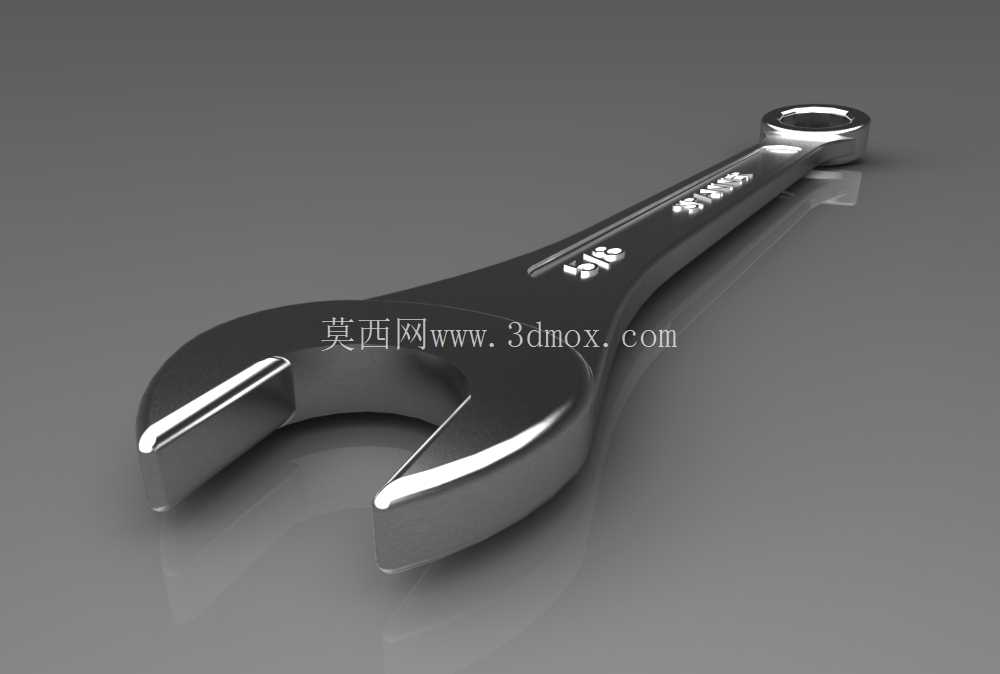

这款两用扳手的三维数模，完全还原了实物的结构特征，一端为开口扳头，另一端为梅花扳头，中间为一体化成型的长手柄结构，整体采用等强度的流线型过渡设计，没有多余的结构冗余。从实际应用场景来看，这类扳手是设备装配、机械维修、五金加工、生产线运维等场景中最常用的手动紧固工具，开口端适用于需要快速套入、空间受限的螺栓螺母作业场景，能够从侧向直接卡入紧固件，不需要从螺栓端部穿入，在管路安装、设备边角位置的紧固件操作中优势明显；梅花端为内十二角的环形结构，能够完全包裹紧固件的头部，受力均匀分散，不会因为施力过大造成螺栓棱角磨损，适合大扭矩的紧固、拆卸作业，尤其是锈蚀、紧固力矩要求较高的紧固件操作场景。

在设计思路上，这款数模严格遵循手动工具的人机工程与力学性能要求，首先扳头的开口尺寸、梅花端的内孔尺寸完全匹配对应规格的外六角螺栓标准，保证配合间隙在合理范围内，既不会因为间隙过大造成打滑，也不会因为间隙过小出现卡滞无法套入的问题。手柄部分的截面采用椭圆过渡设计，握持时贴合手掌轮廓，长时间施力作业不会出现硌手的问题，同时手柄的长度经过力矩匹配设计，对应规格的螺栓所需的紧固力矩，通过手柄长度的力臂放大，操作人员施加正常握力即可达到要求的力矩值，不需要额外加接延长杆，避免因为过载造成扳手断裂或者螺栓滑丝。

从外形尺寸与安装边界来看，这款扳手的整体长度、扳头厚度、开口深度、梅花端的外径都严格参照通用五金工具的行业尺寸规范，开口端的头部厚度控制在较薄的范围内，能够伸入间隙较小的安装位置，比如设备盖板下方、法兰盘相邻螺栓之间的狭窄空间；梅花端的头部做了外圆倒角处理，套入螺栓头部时能够自动导正，不需要完全对准即可顺利套入，提升作业效率。扳头与手柄的连接位置做了圆弧过渡加强，没有应力集中的直角结构，在承受大扭矩载荷时，应力能够沿着过渡圆弧均匀分散，不会在连接位置出现断裂失效的问题。

数模的细节处理上，还原了扳手表面的防滑纹理、规格标识刻印位置，手柄部分的弧度经过优化，施力时力的传递方向与螺栓轴线垂直，不会出现侧向分力导致扳手滑脱的问题。开口端的两个受力面做了微小的倾角处理，受力时能够牢牢卡住螺栓的两个平行面，即使螺栓头部有轻微的磨损变形，也能够保持可靠的咬合，不会打滑伤人。梅花端的内十二角结构每个齿的角度、深度都经过精确计算，与外六角螺栓配合时能够有六个受力接触面，相比六角套筒，十二角结构可以在更小的转动角度下重新套入，在转动空间受限的场景下，只需要转动30度就可以重新换位咬合，适合空间狭小、无法大角度转动扳手的作业位置。

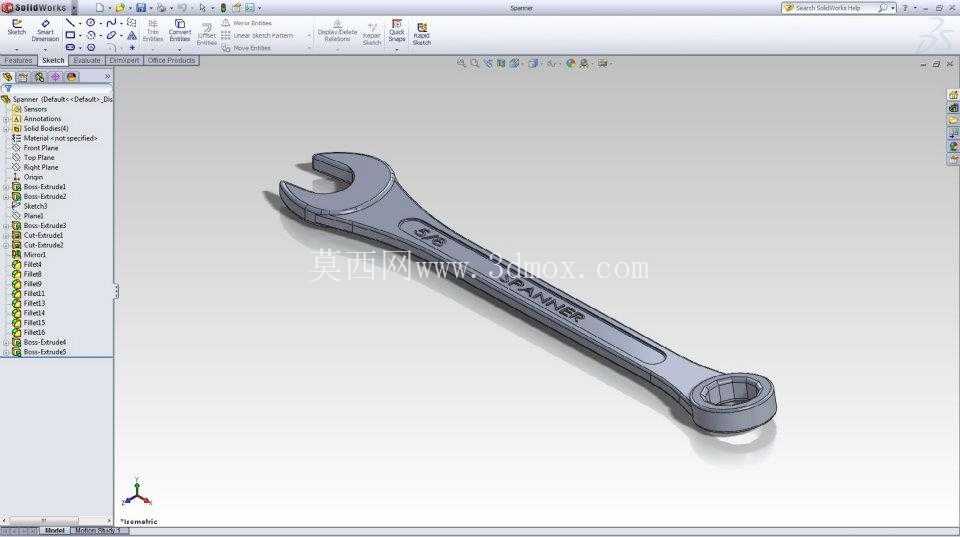

在实际的设备运维场景中，这类两用扳手兼顾了开口扳手的操作便捷性与梅花扳手的大扭矩可靠性，一把工具即可覆盖两种作业需求，减少工具携带数量，是一线装配、维修人员的标配工具。三维数模的结构完整还原了实物的所有特征，可用于工具存放工装的设计、工具管理系统的三维可视化展示、装配作业的工具干涉模拟验证，在做生产线的装配工艺仿真时，可以导入该数模模拟扳手的操作空间，提前验证装配位置是否有足够的扳手转动空间，避免实际装配时出现工具无法操作的问题，减少工艺设计阶段的疏漏。同时数模的结构细节也可作为同类型手动工具设计的参考，验证扳头结构、力臂长度、截面形状的力学性能，优化工具的重量与强度平衡，在保证结构强度满足额定扭矩要求的前提下，尽可能降低工具自重，减轻操作人员的携带负担。
