小型弹簧线圈加工成型设备结构设计

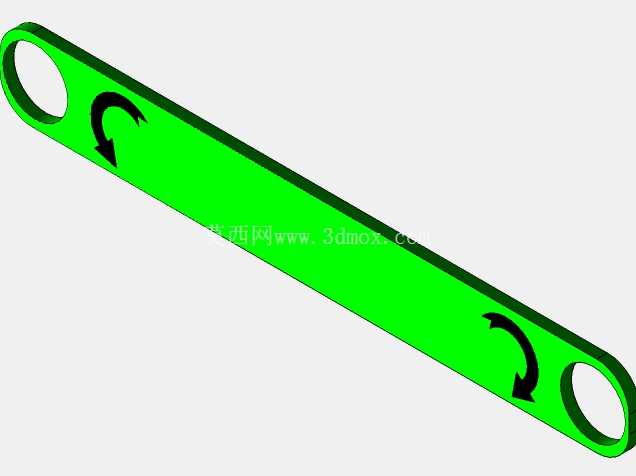

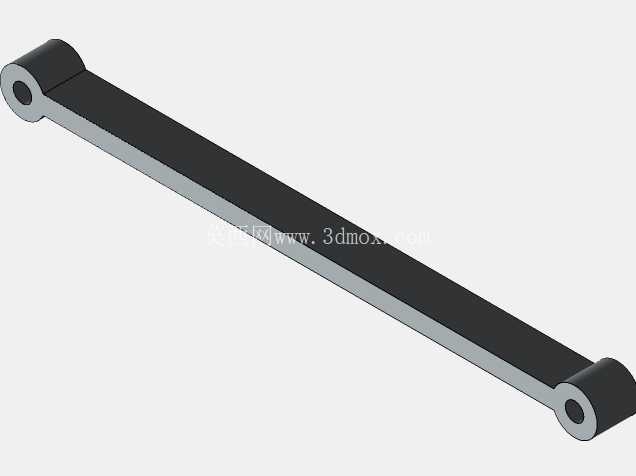

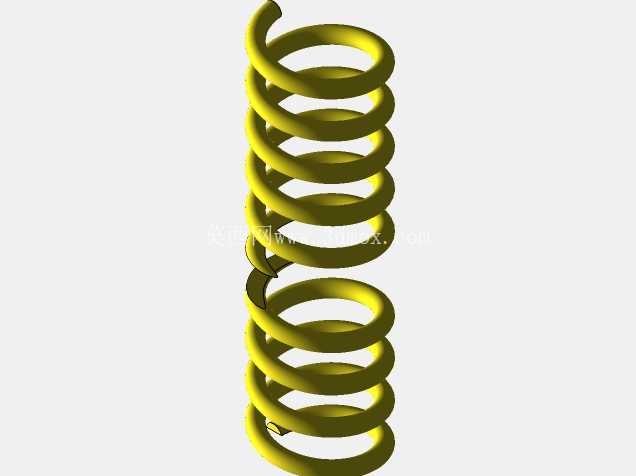

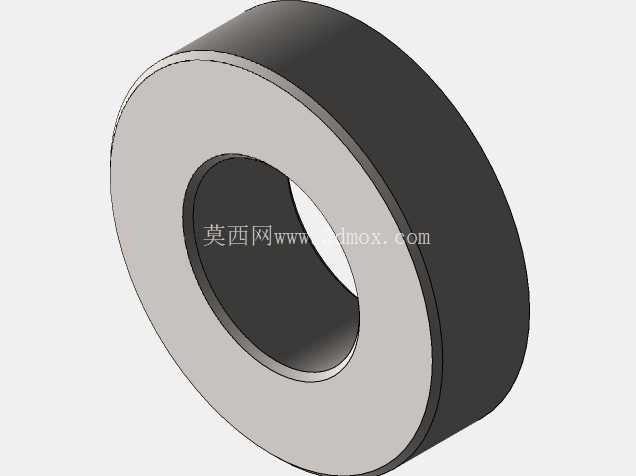

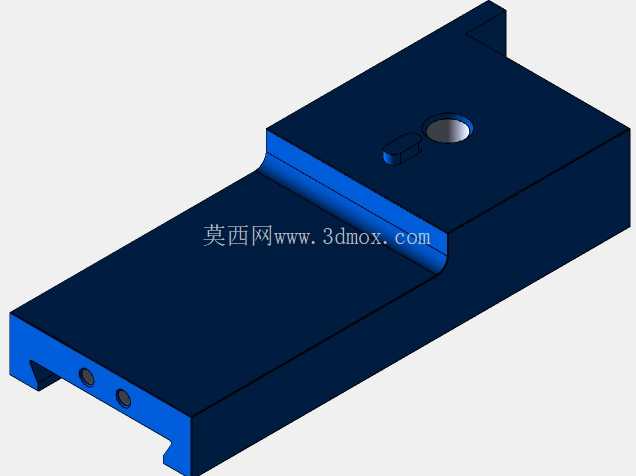

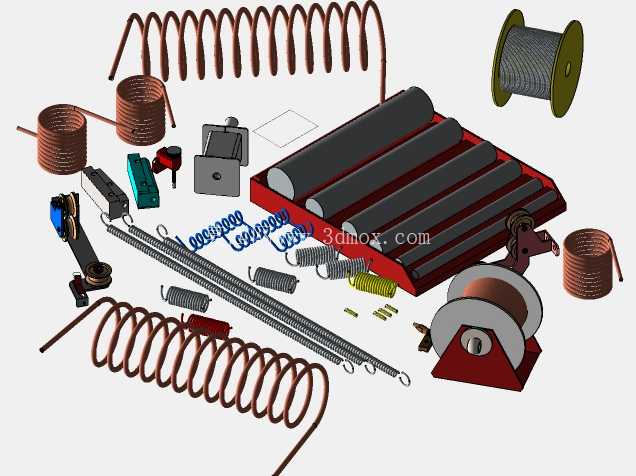

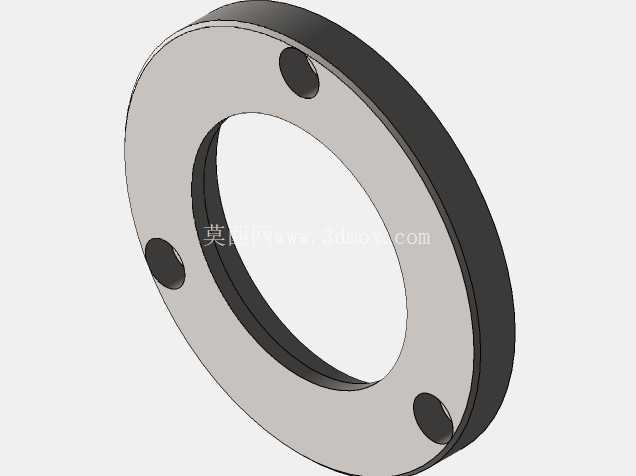

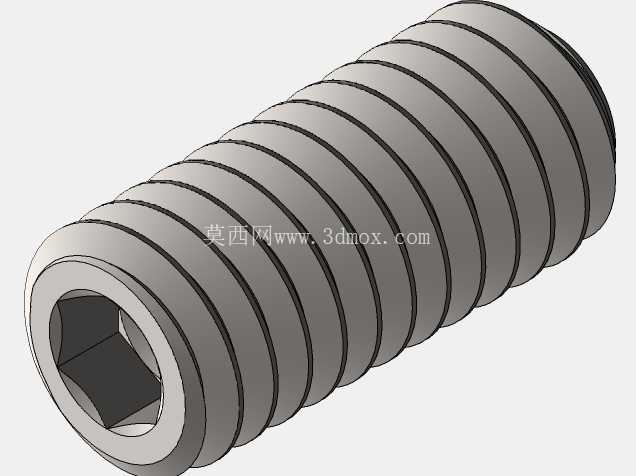

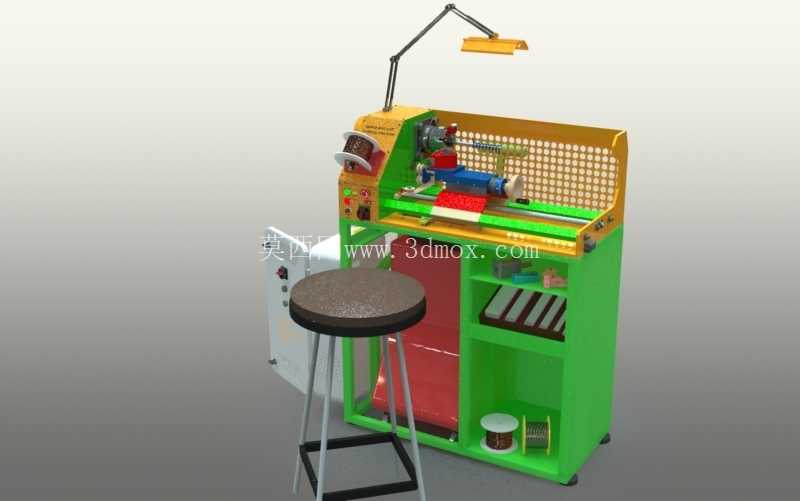

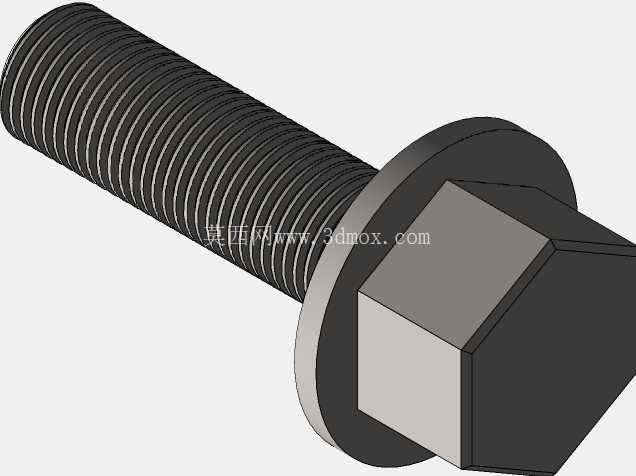

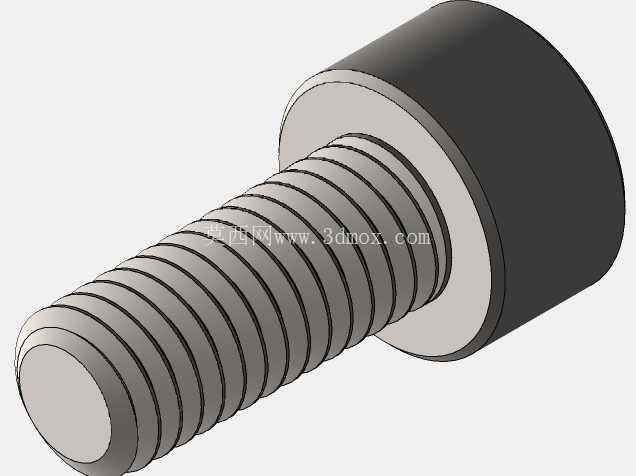

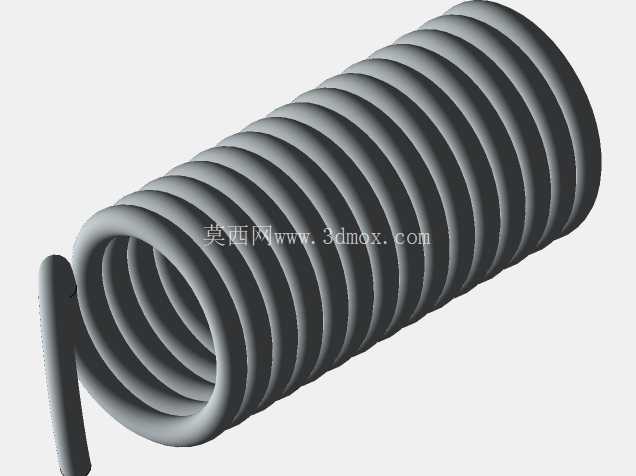

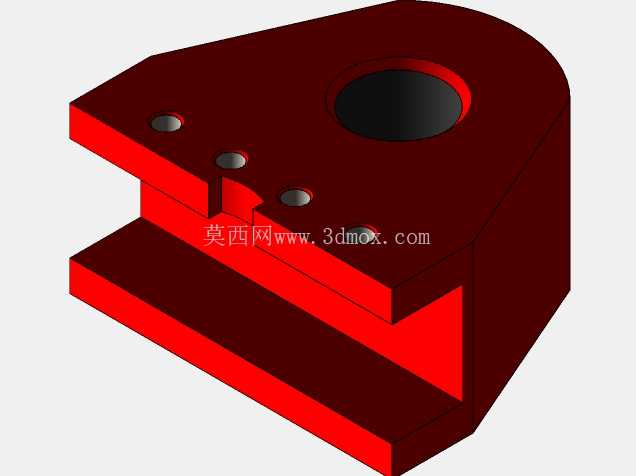

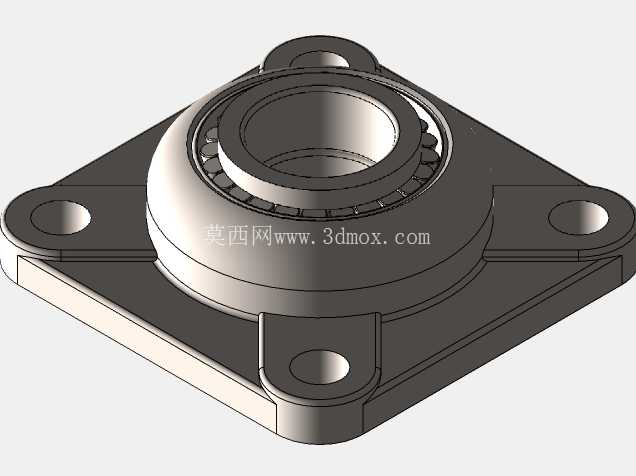

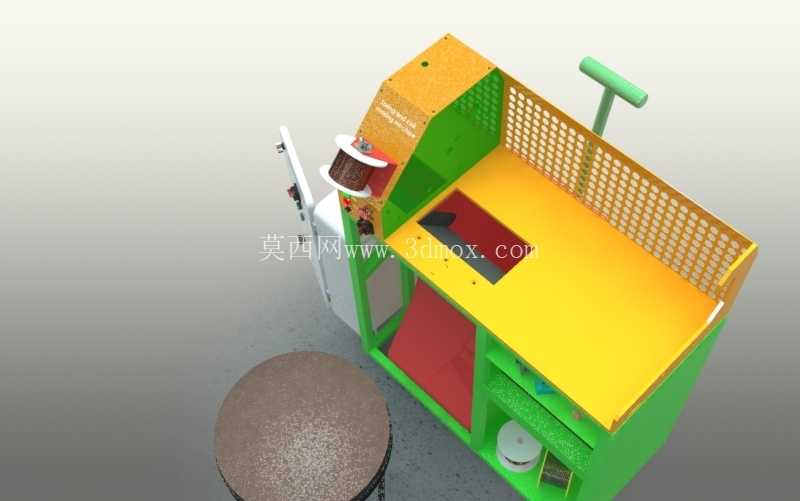

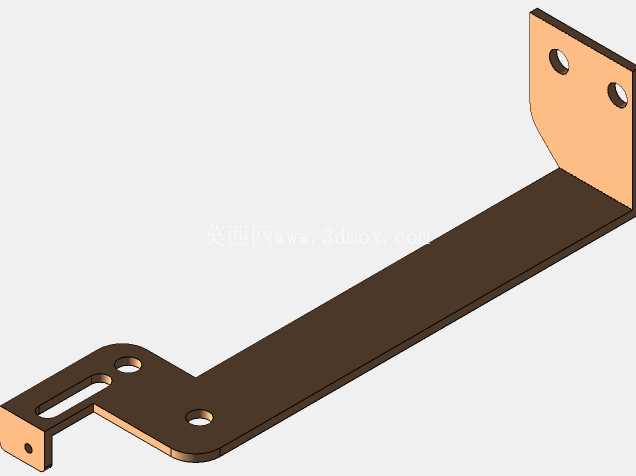

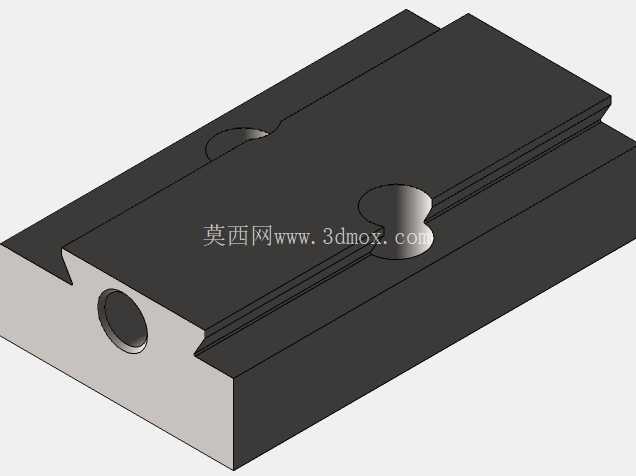

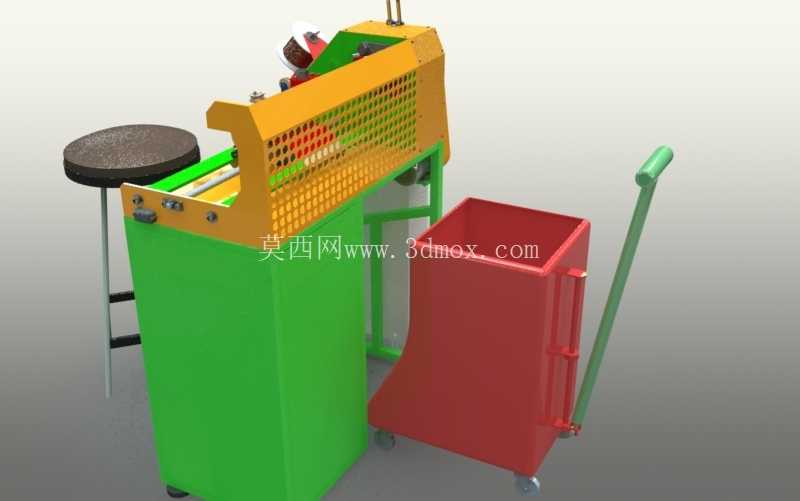

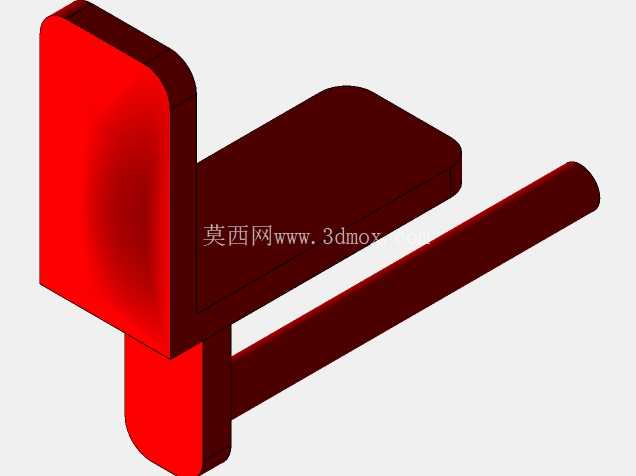

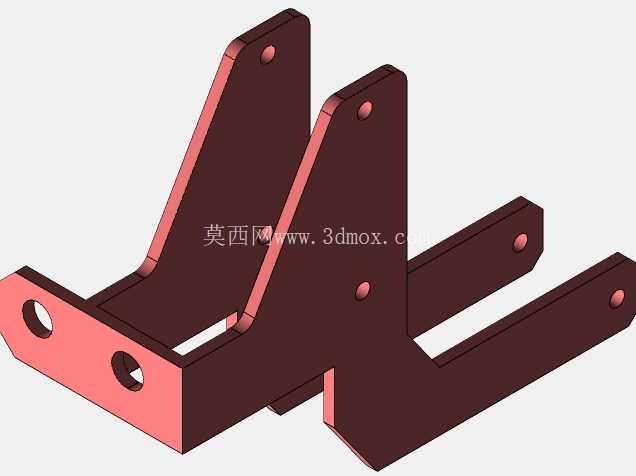

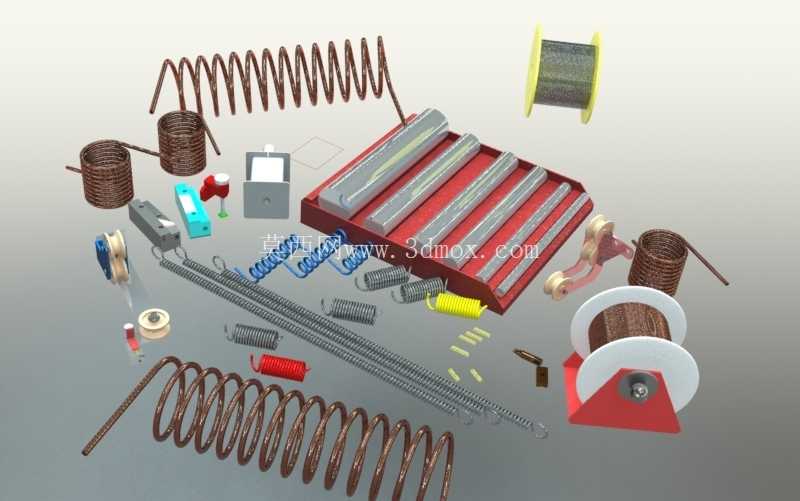

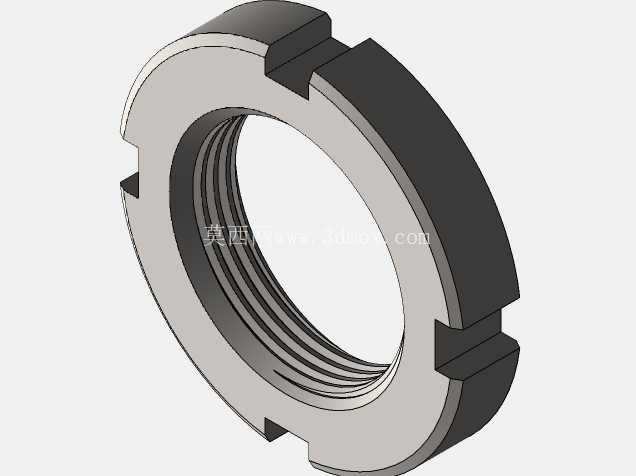

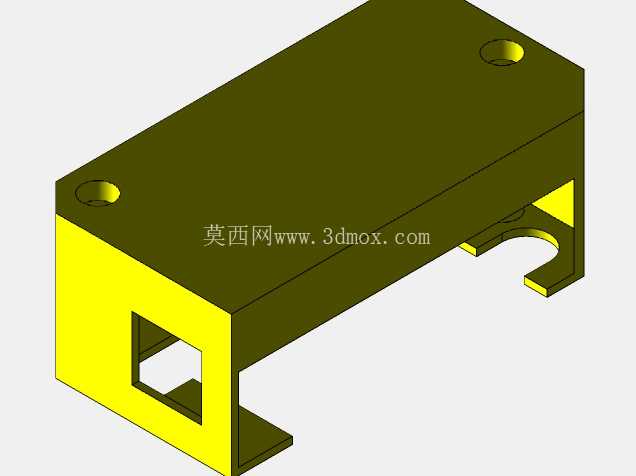

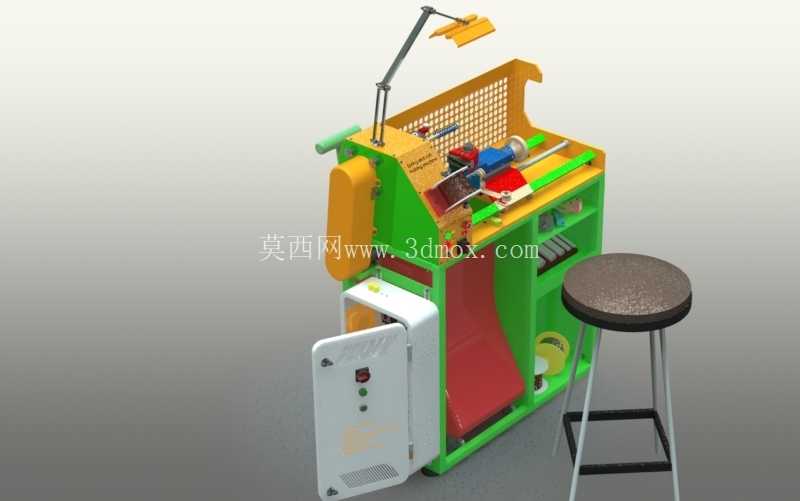

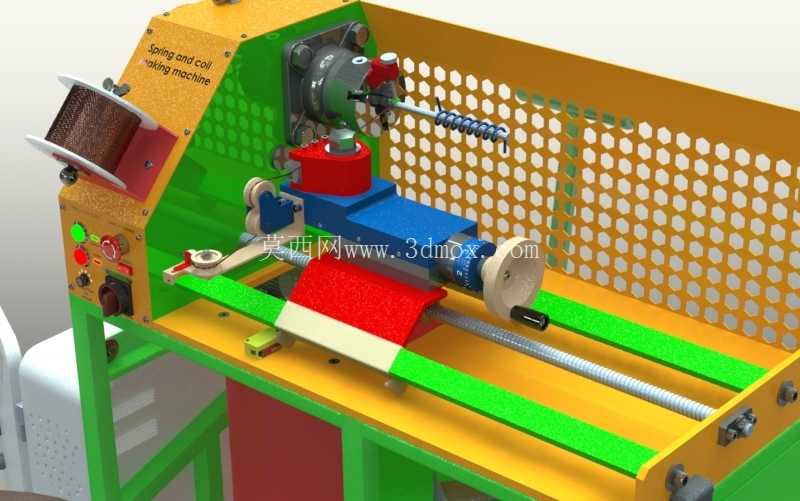

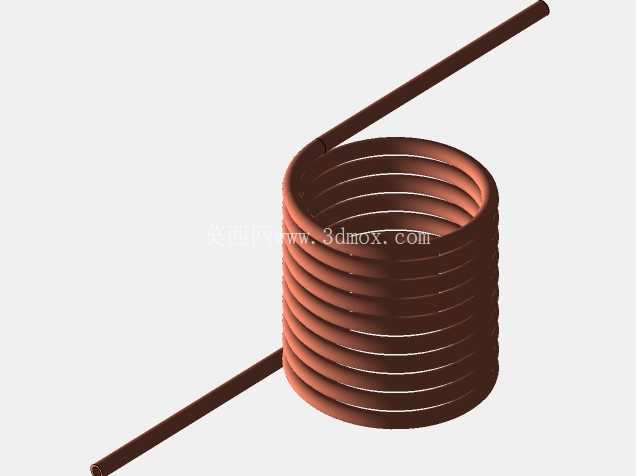

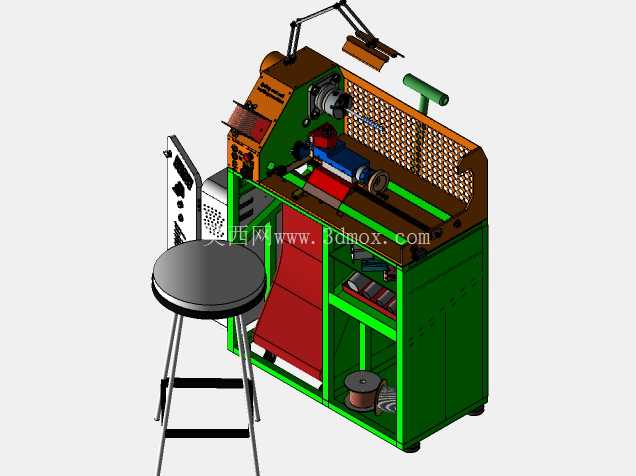

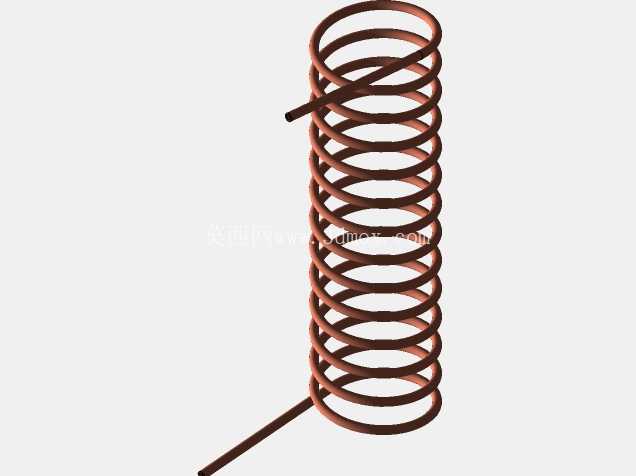

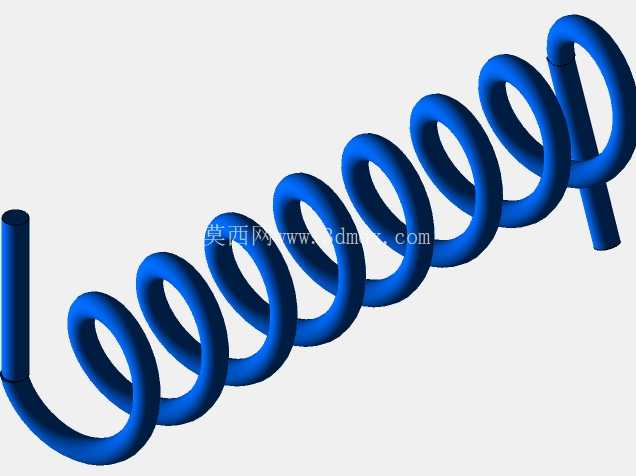

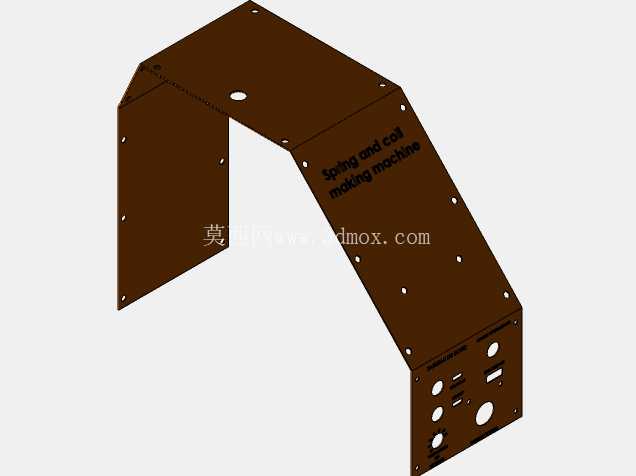

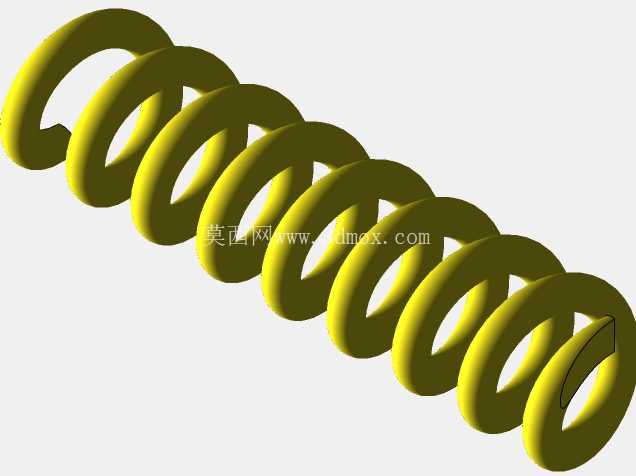

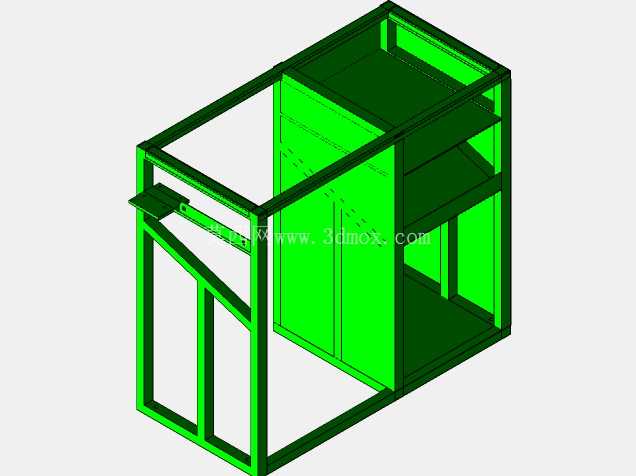

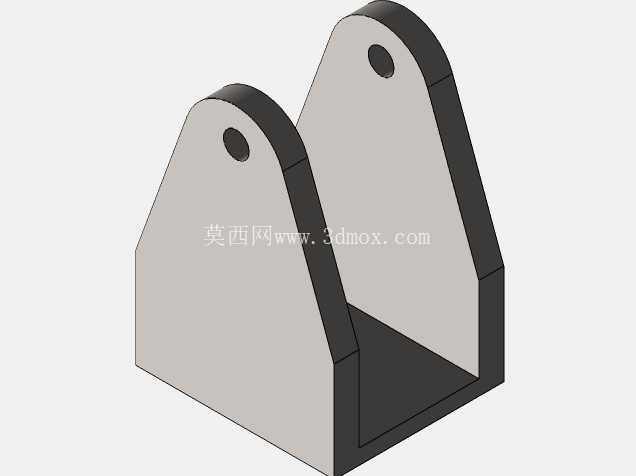

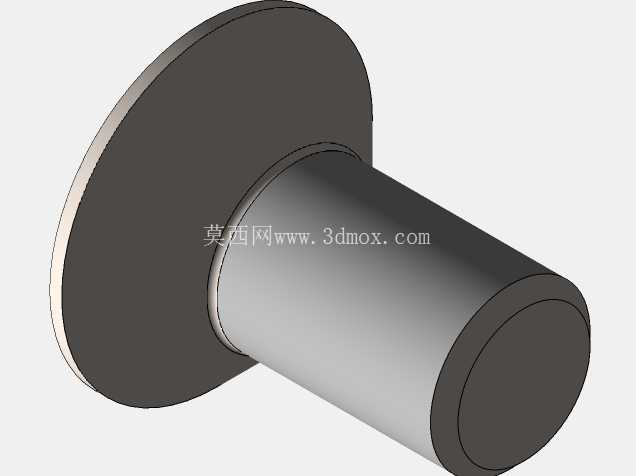

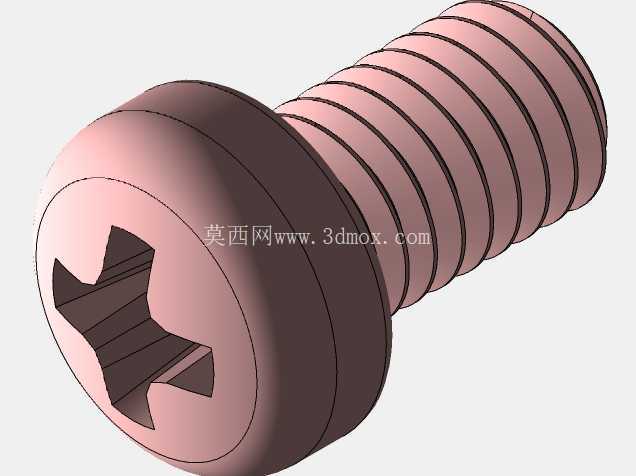

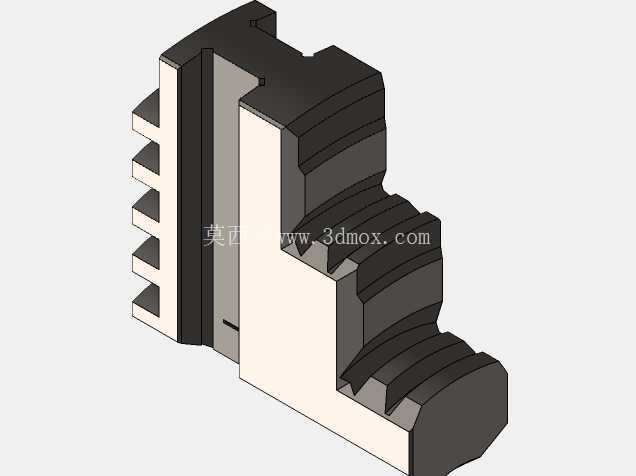

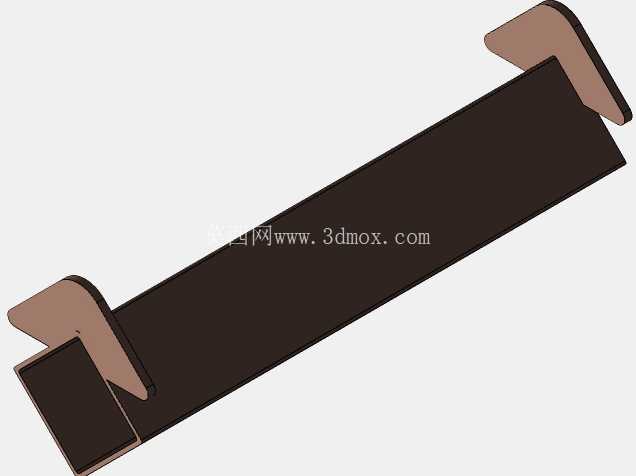

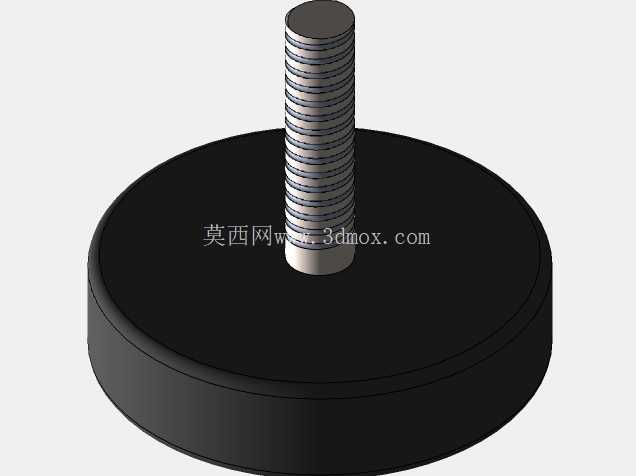

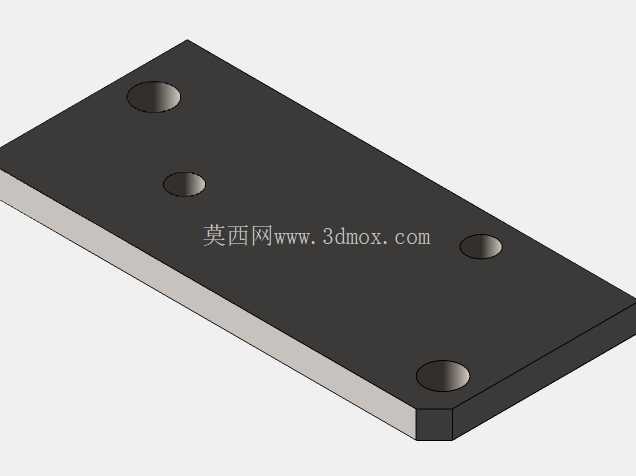

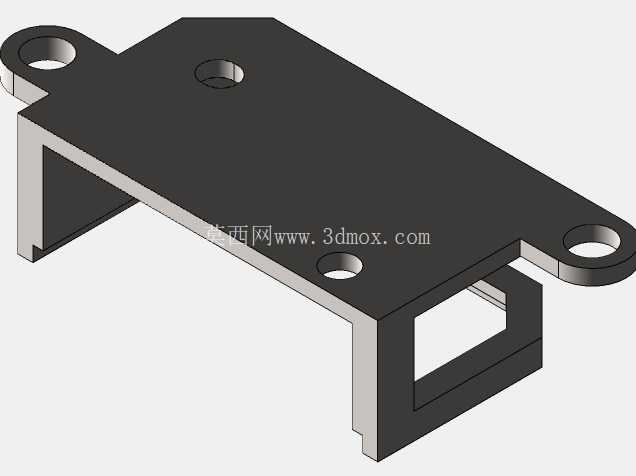

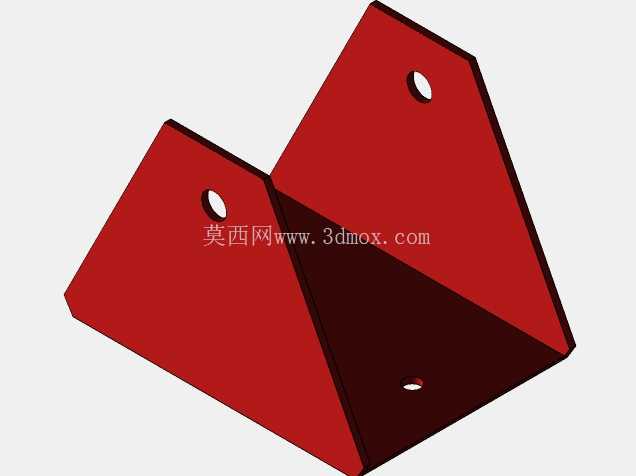

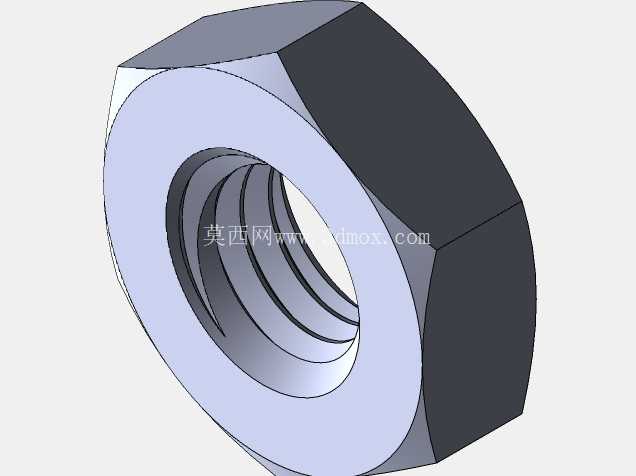

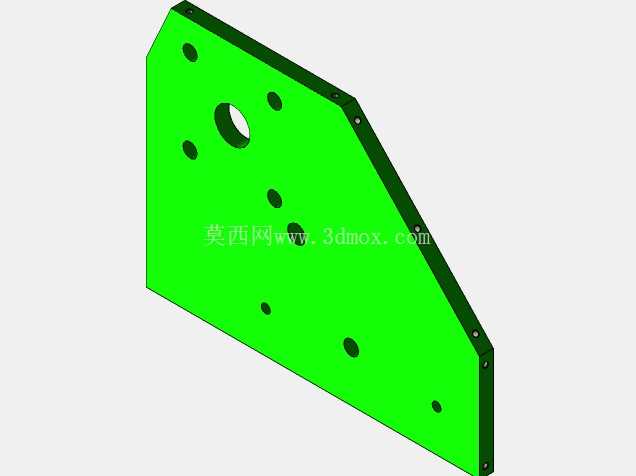

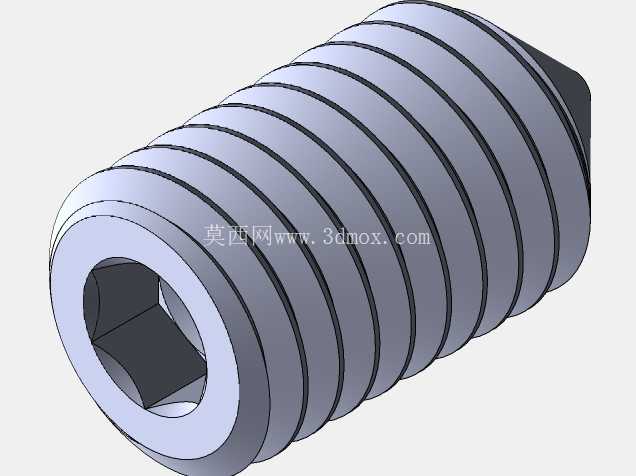

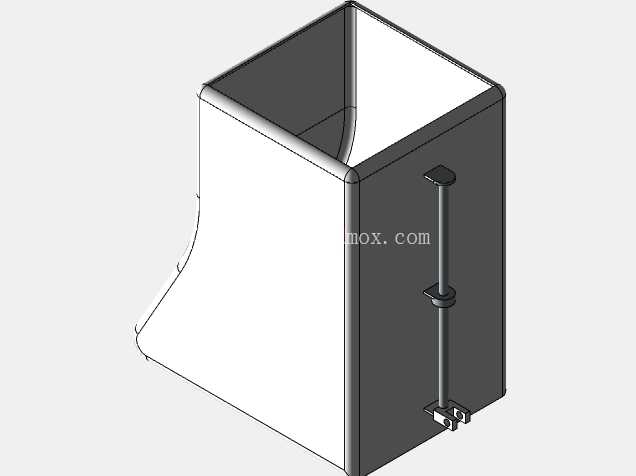

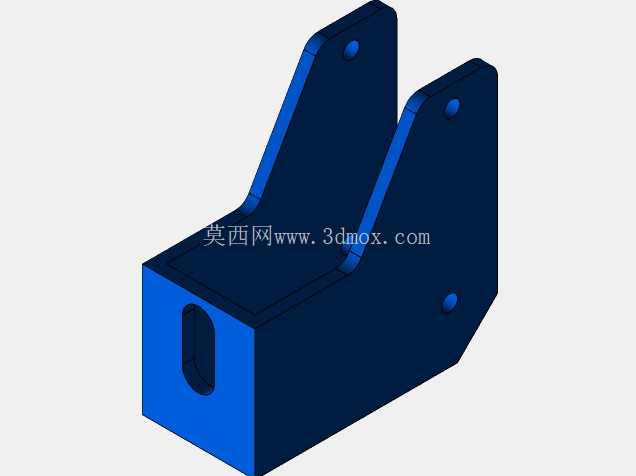

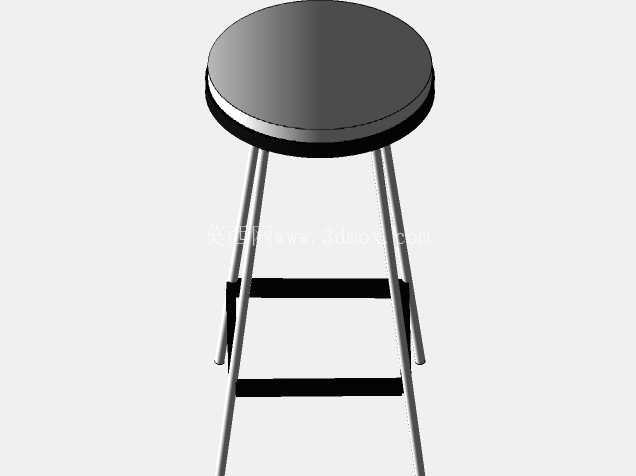

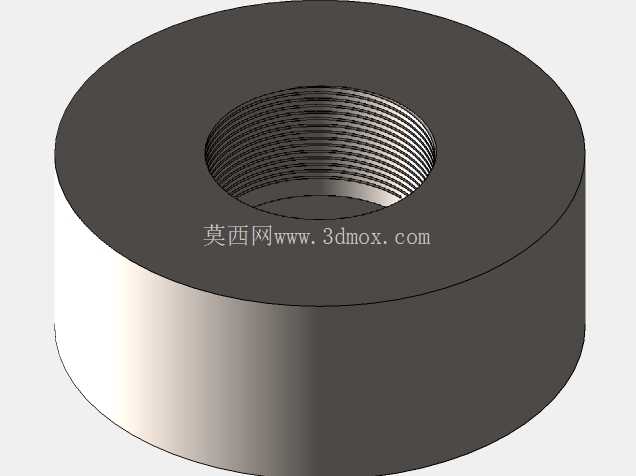

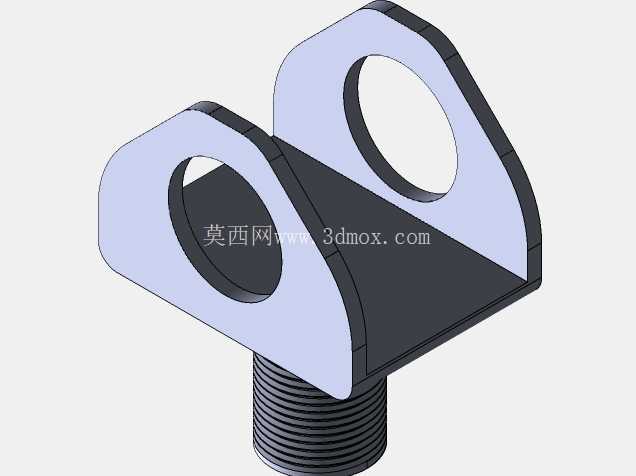

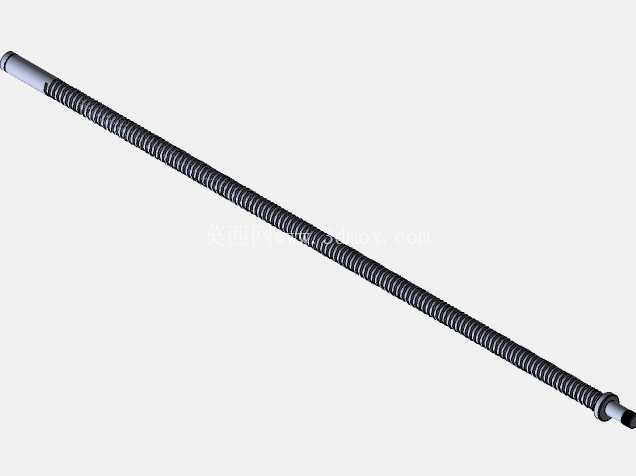

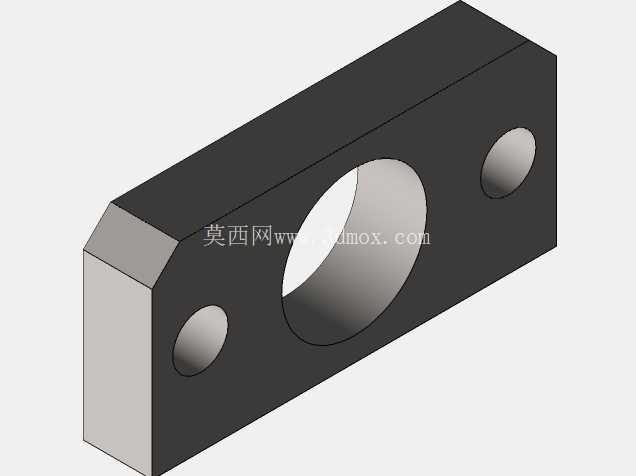

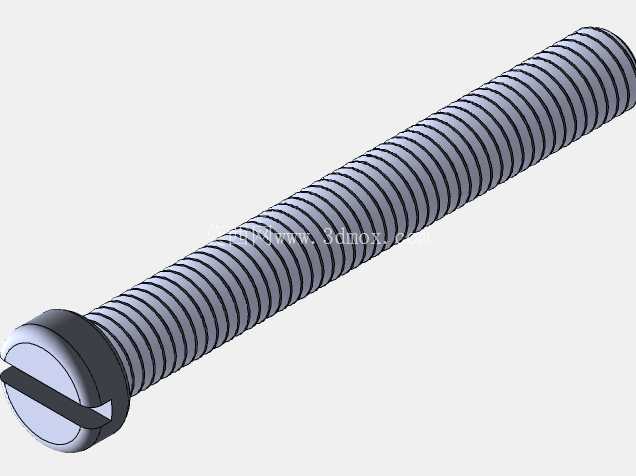

　　这套弹簧与线圈制造设备的三维结构，针对小规格弹性元件、小型电磁线圈的小批量生产场景设计，适配五金加工车间、电子元件生产班组的工位级加工需求，区别于大型高速弹簧机的高产能定位，更侧重多品种小批量的柔性加工能力，可覆盖线径0.2mm到2mm的碳素弹簧钢丝、铜质漆包线的加工需求，无需更换大量工装即可完成压簧、拉簧坯料以及小型电感线圈、继电器线圈的绕制成型作业。从结构布局来看，设备采用一体式柜式机架设计，将加工执行机构、动力传动组件、电气控制单元、物料暂存区域整合在单台立式柜体结构内，机架主体采用型钢焊接框架搭配钣金护罩，整体占地面积控制在1.2平方米以内，安装时无需额外预埋地脚，普通硬化车间地面即可放置，设备总高度控制在1.4米左右，搭配高度0.75米的配套作业凳，操作人员可采用坐姿完成上下料、参数微调、成品检验的全流程作业，有效降低长时间操作的疲劳度。

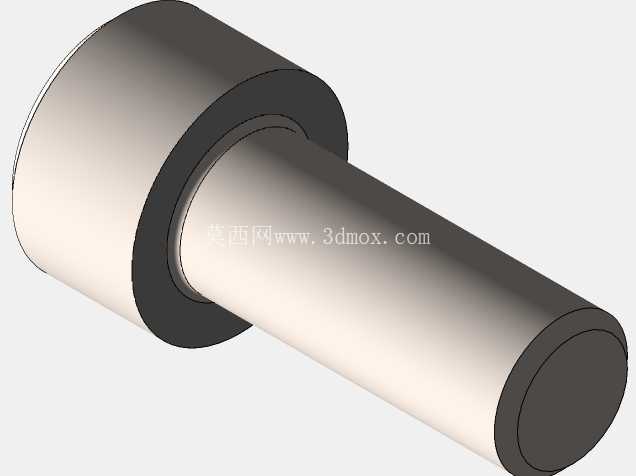

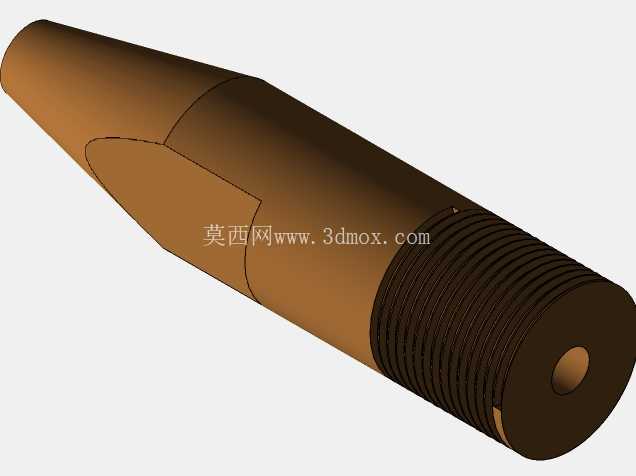

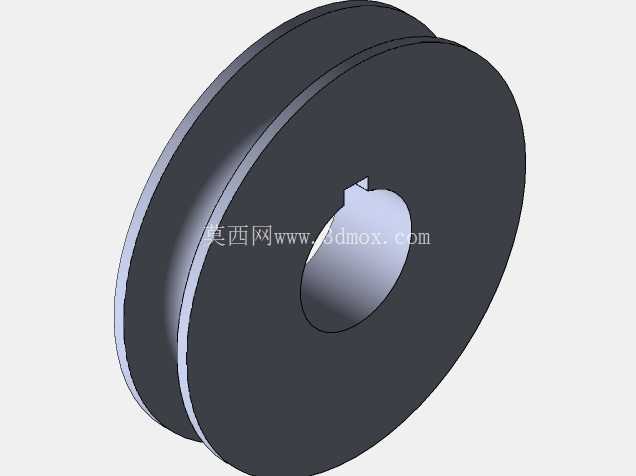

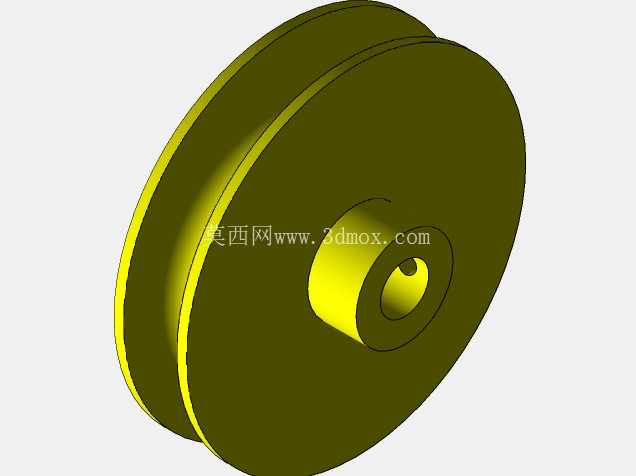

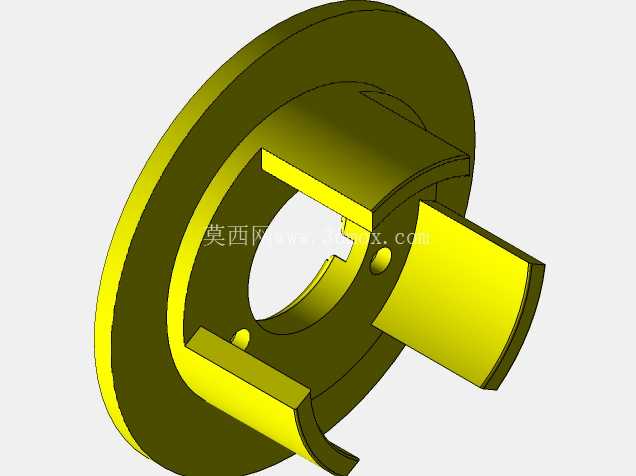

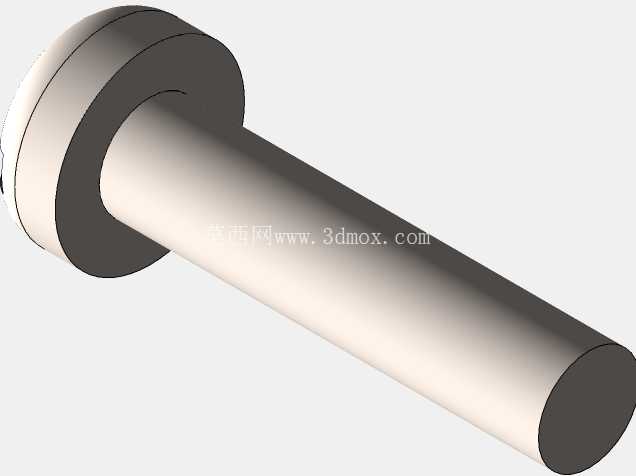

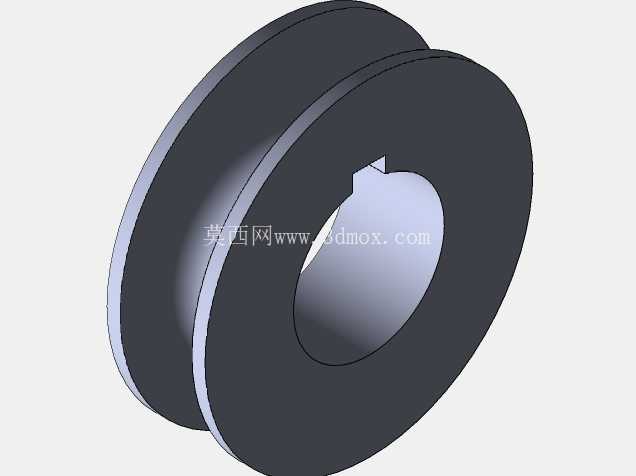

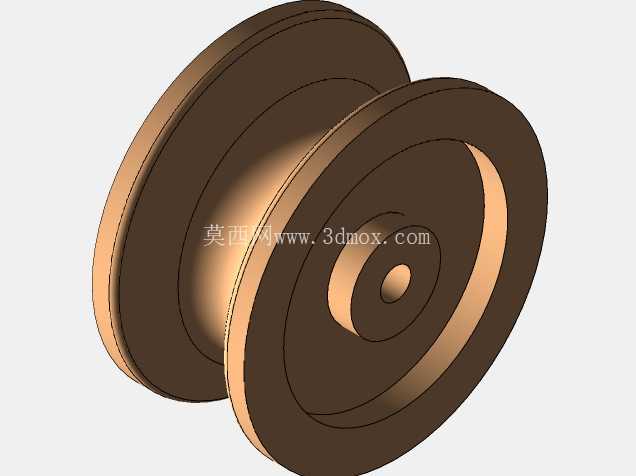

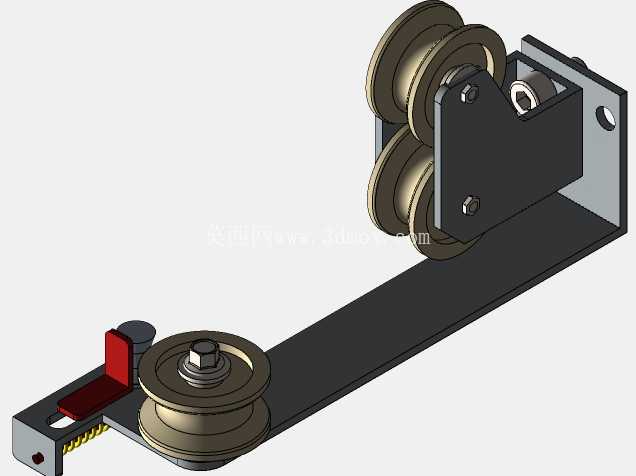

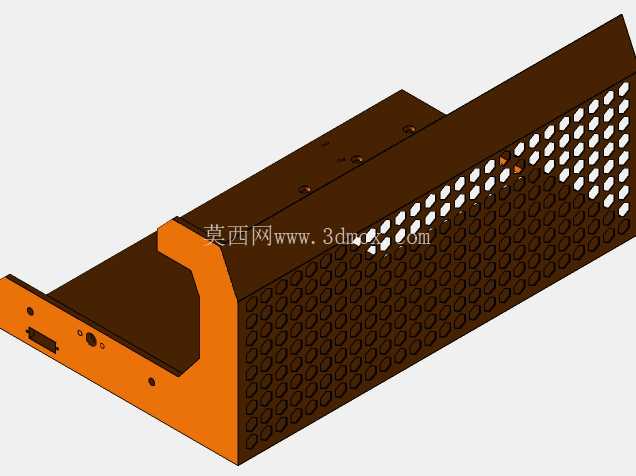

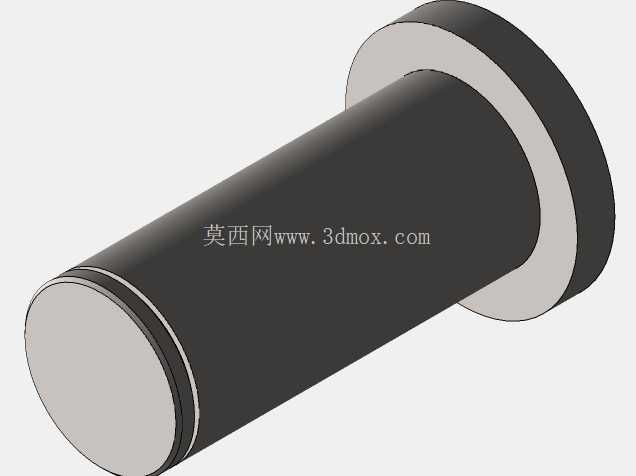

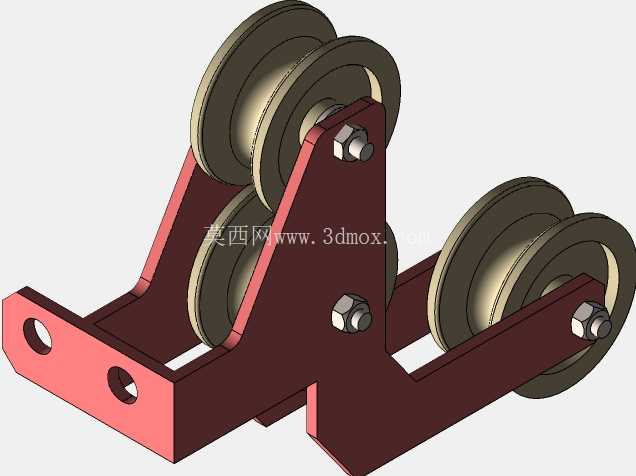

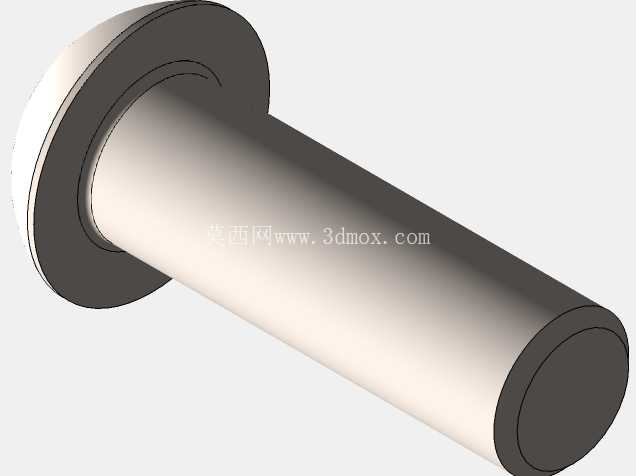

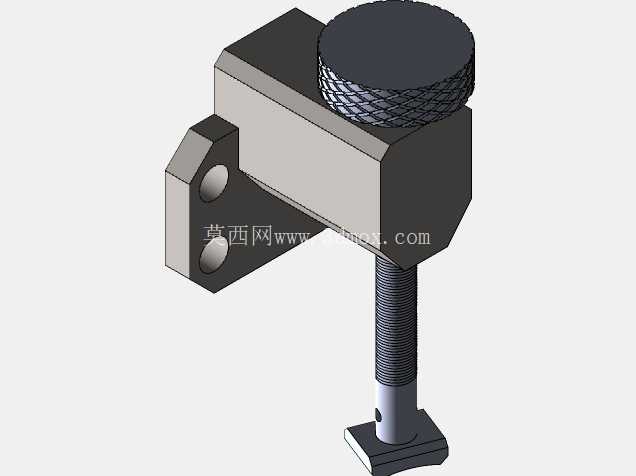

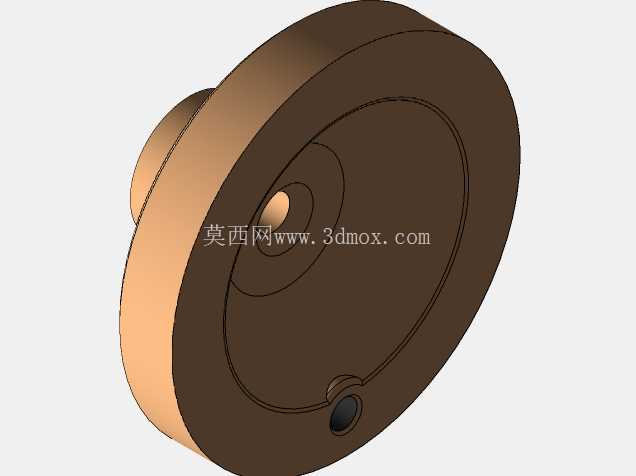

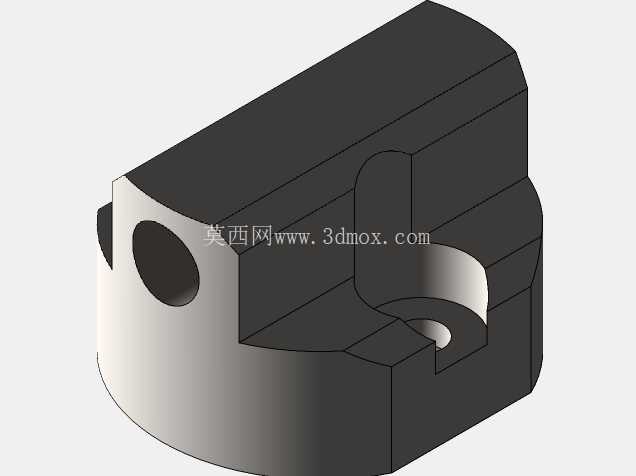

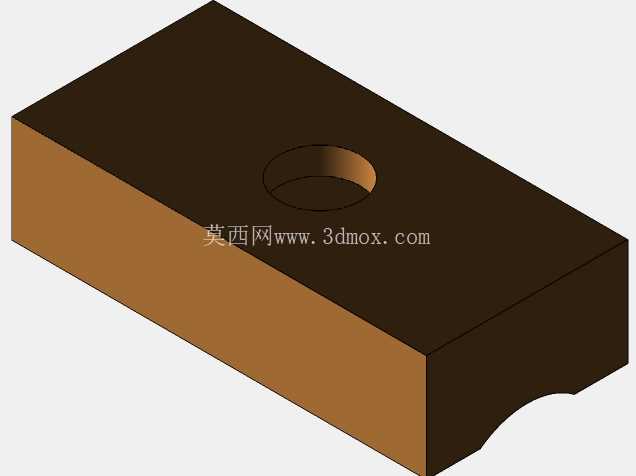

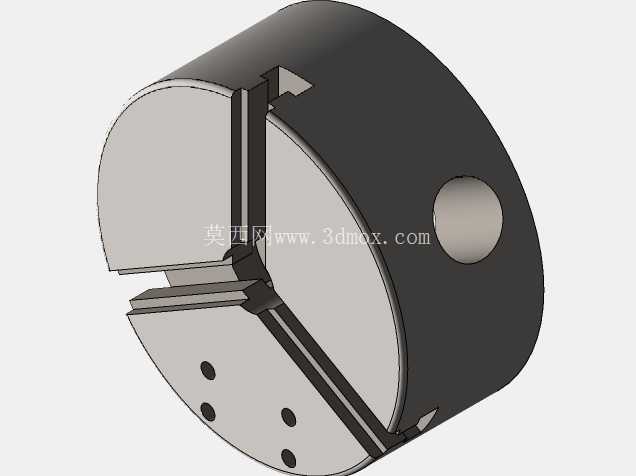

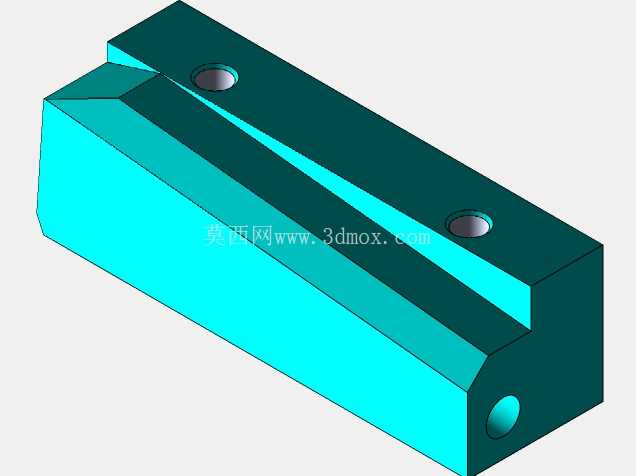

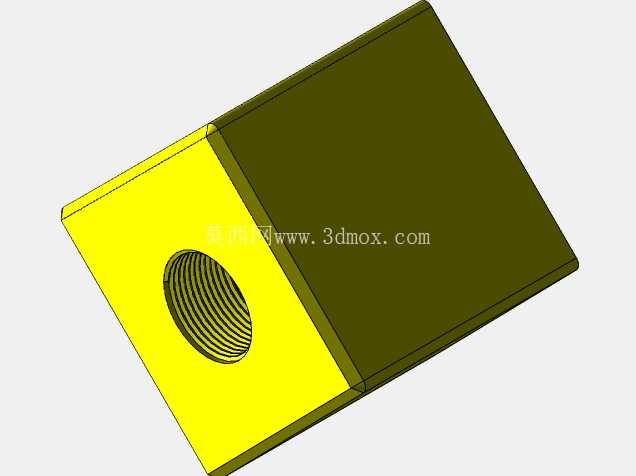

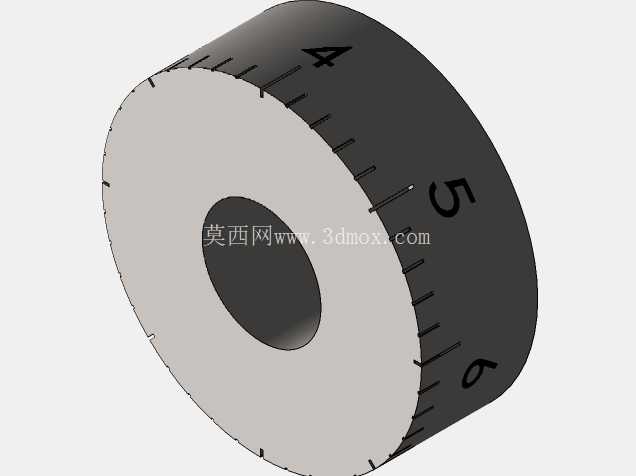

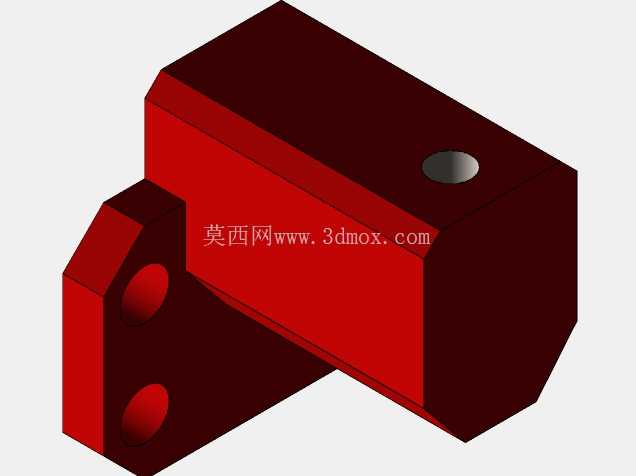

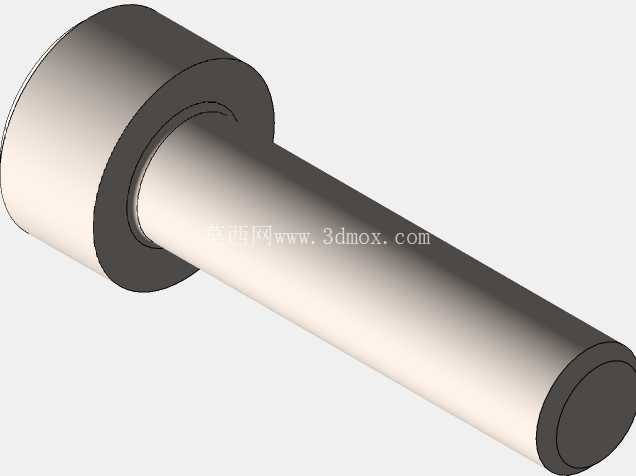

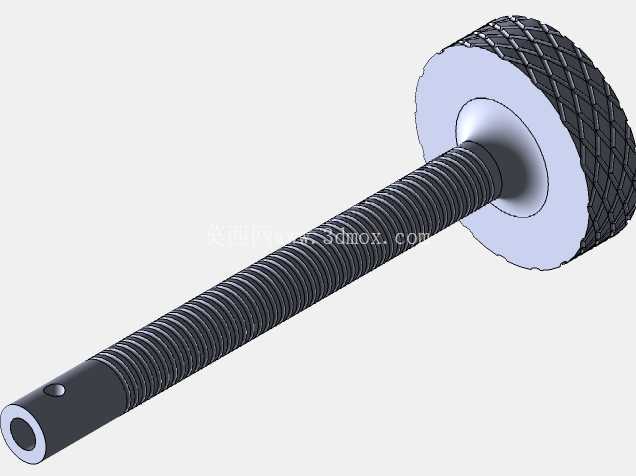

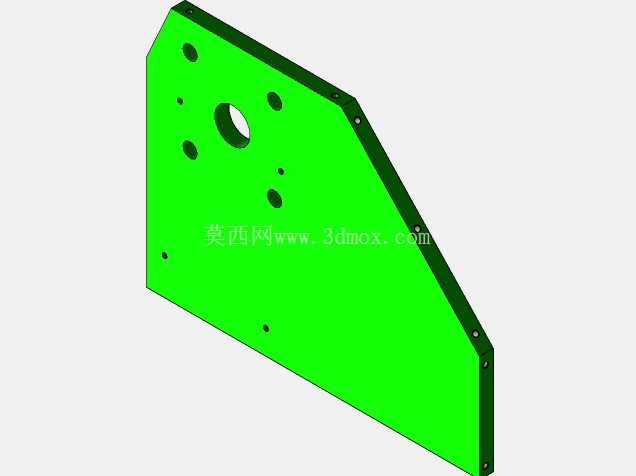

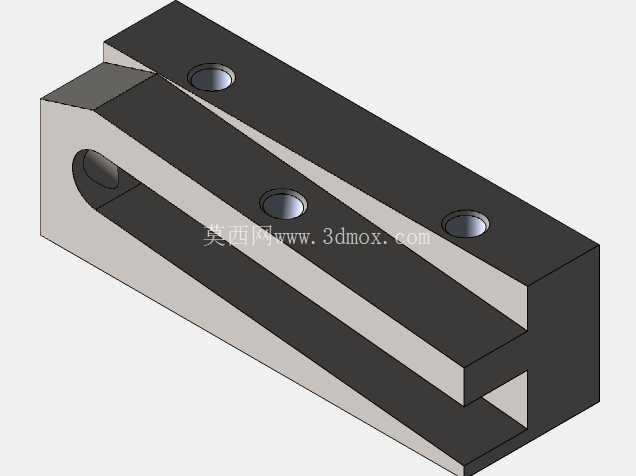

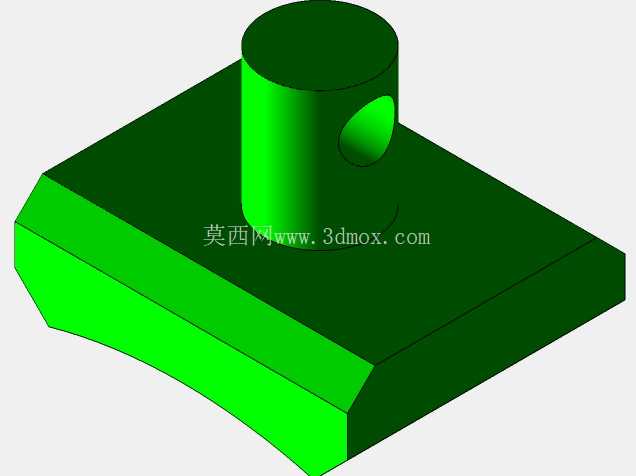

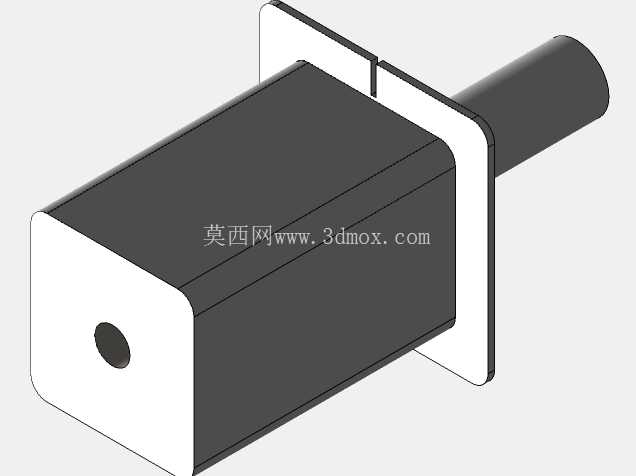

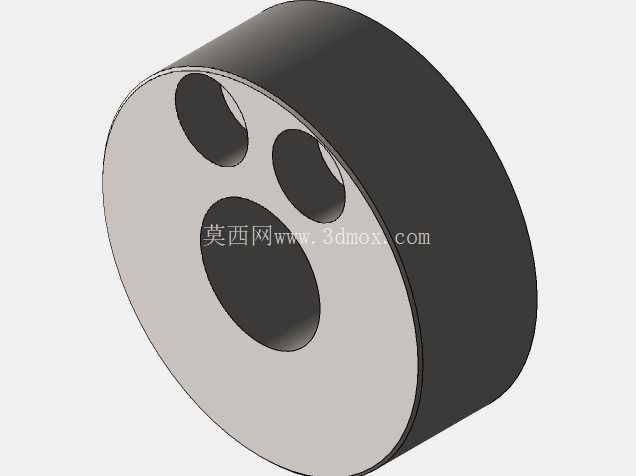

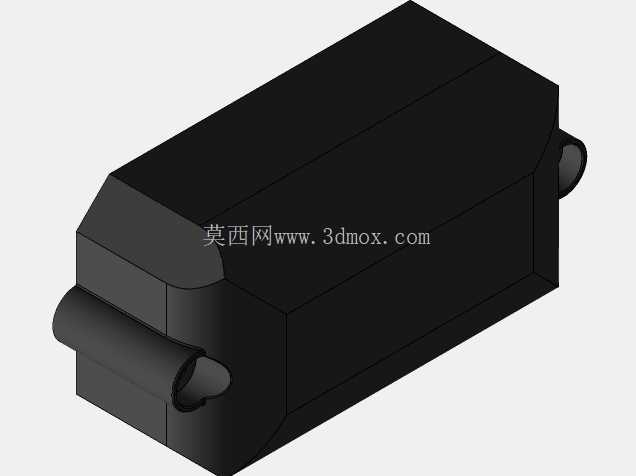

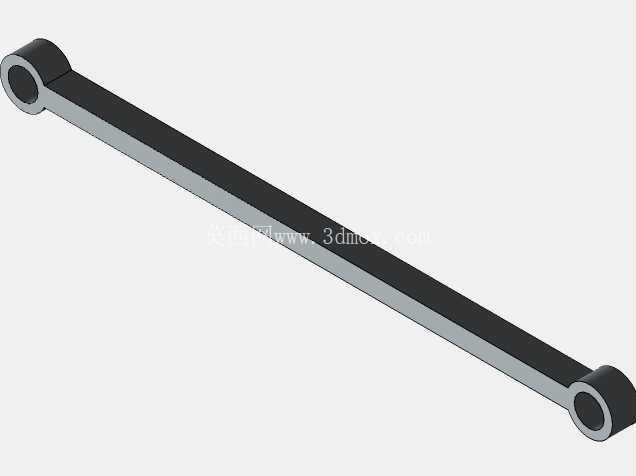

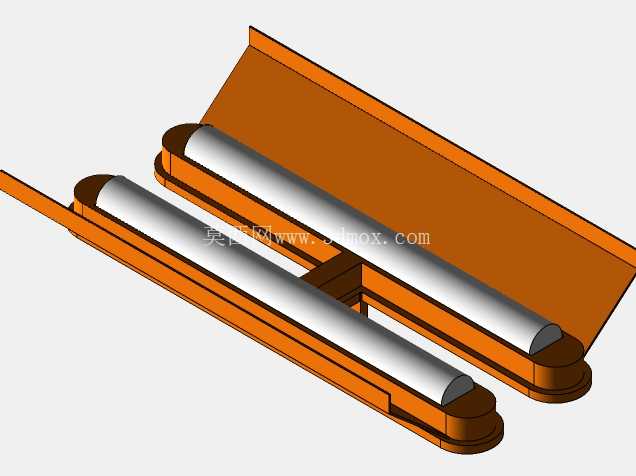

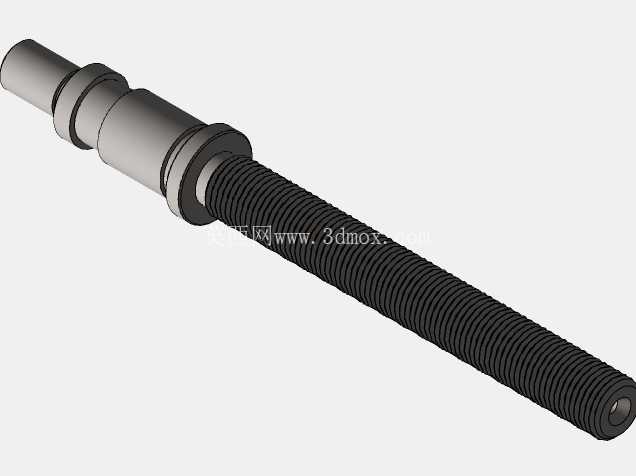

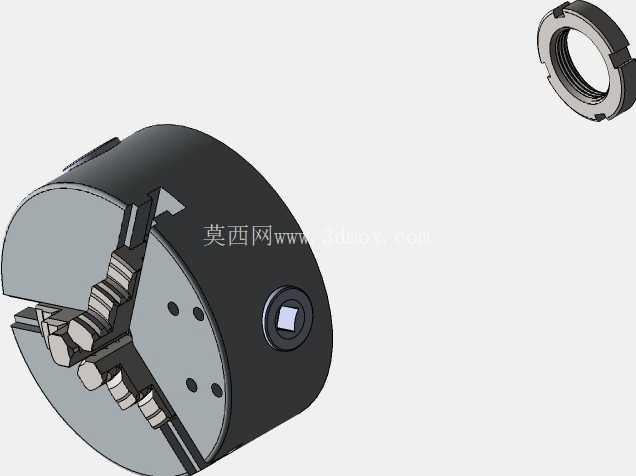

　　设备上部的加工工位设置了可调节角度的悬臂工作灯，针对线材成型过程中需要观察送料进度、绕制节距的需求，提供无阴影的局部照明，工位外侧加装网格状安全防护挡板，既可以阻挡加工过程中可能弹出的线材断头，又不会遮挡操作人员观察加工状态的视线。加工执行端集成了送线轮组、校直模块、绕制成型轴、切断机构几个核心部分，送线轮组采用带防滑纹的硬质合金轮面，通过可调压力的压紧机构适配不同线径的线材，避免送线过程中出现打滑、划伤线材表面的问题；校直模块采用交错布置的硬质合金校直销，可根据线材硬度调整压入量，消除线材盘料自带的弯曲内应力，保证送入成型工位的线材直线度满足加工精度要求；绕制成型轴采用快换式结构设计，不同直径的弹簧、线圈只需更换对应规格的芯轴即可完成切换，芯轴的旋转动力通过伺服减速单元驱动，可精准控制绕制圈数、节距参数，切断机构采用高频动作的硬质合金切刀，在绕制完成后精准切断线材，切口平整无明显毛刺，减少后续端面打磨的工序量。

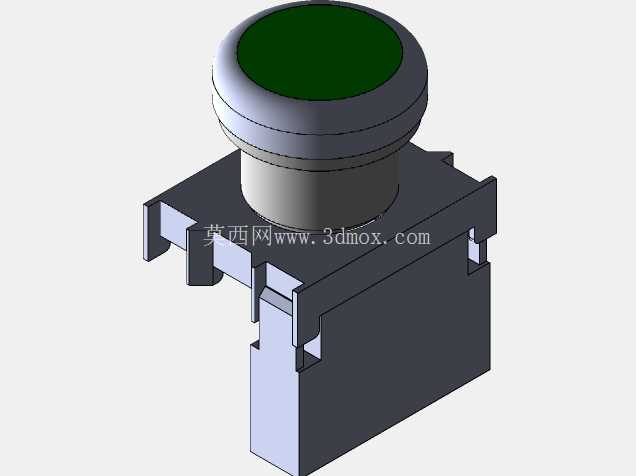

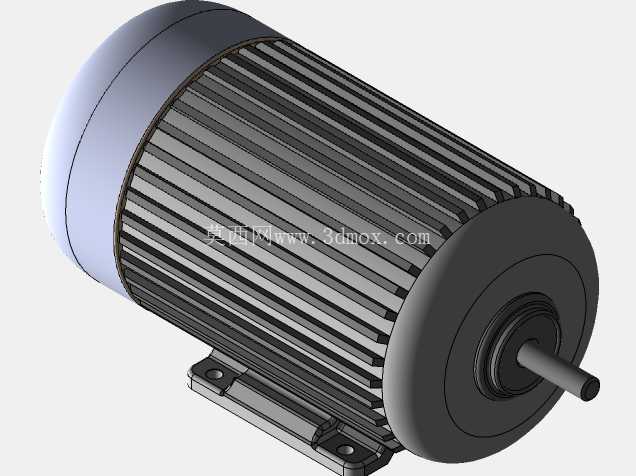

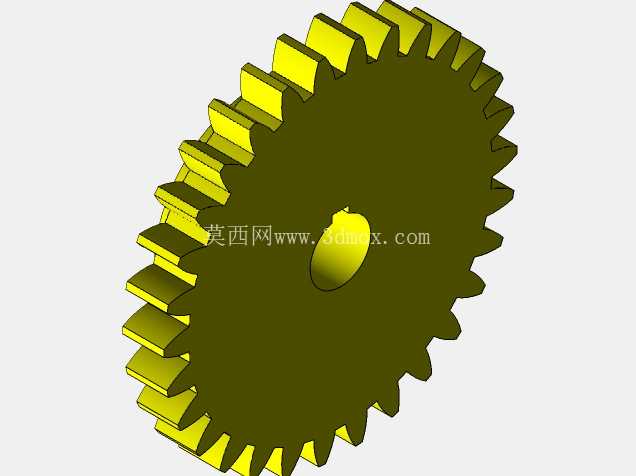

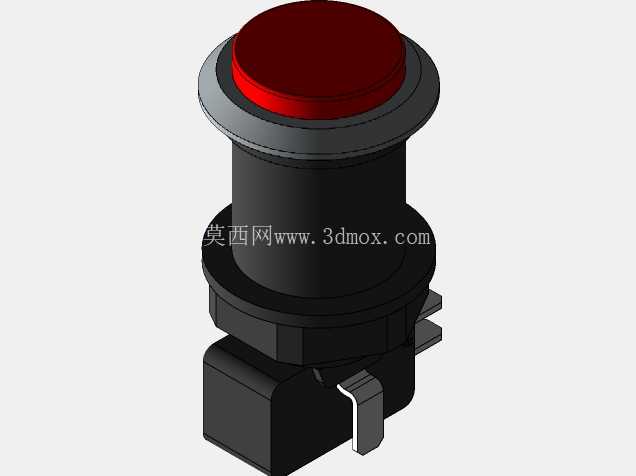

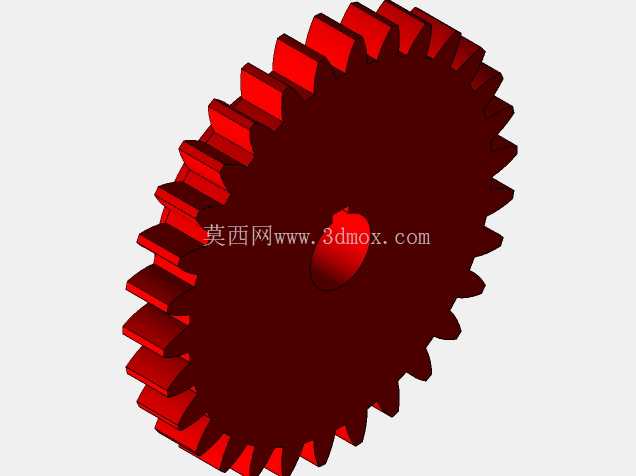

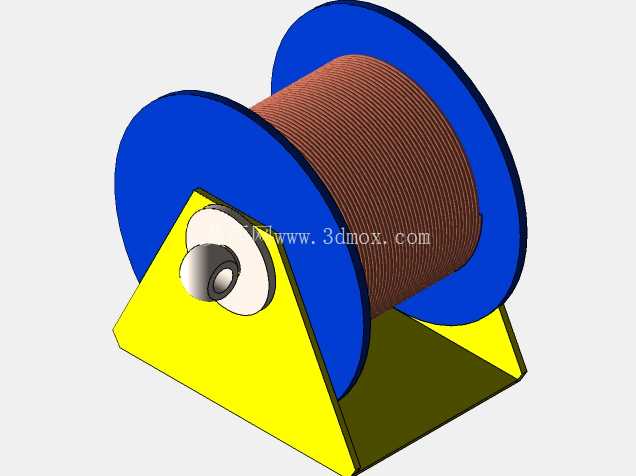

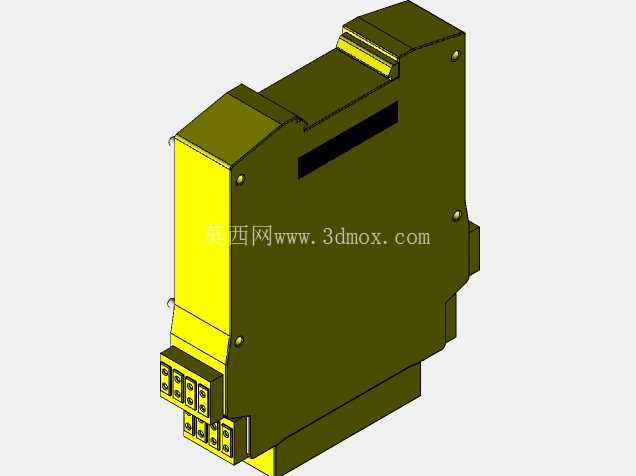

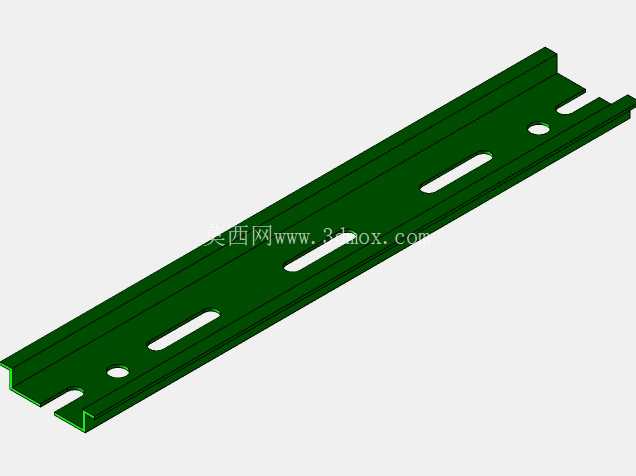

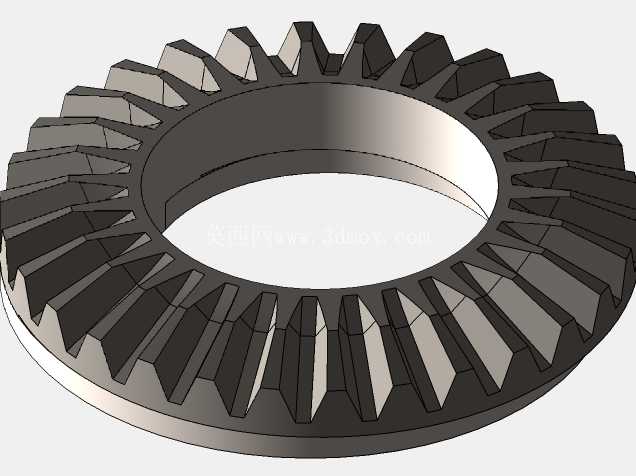

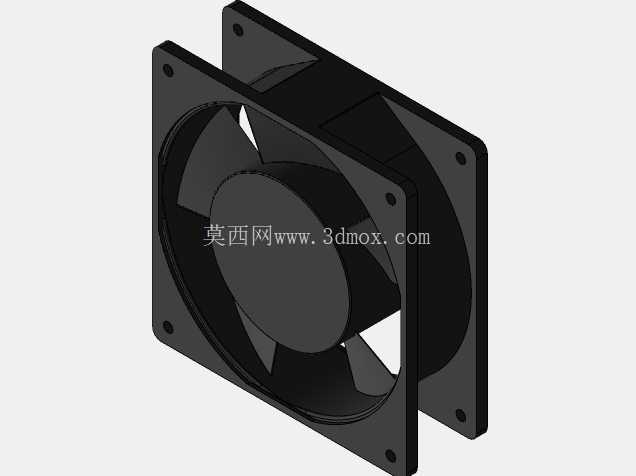

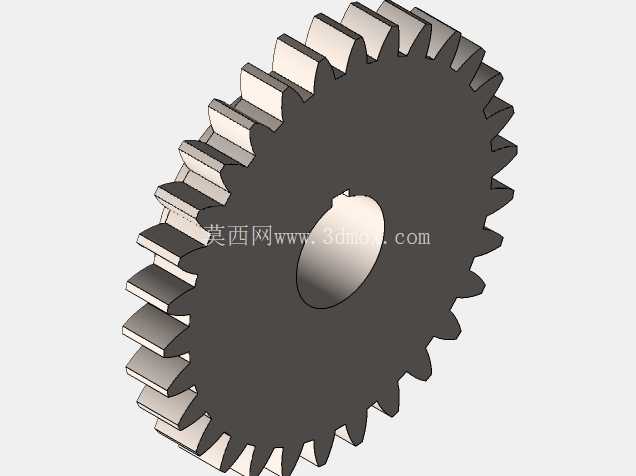

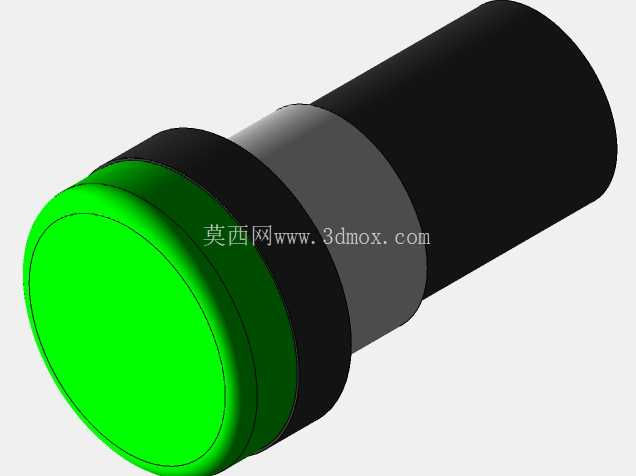

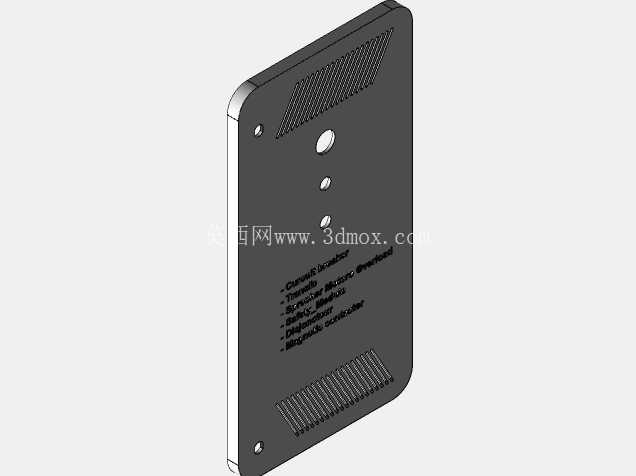

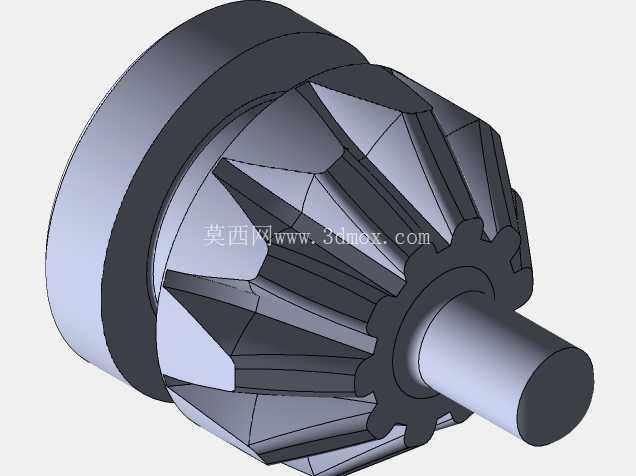

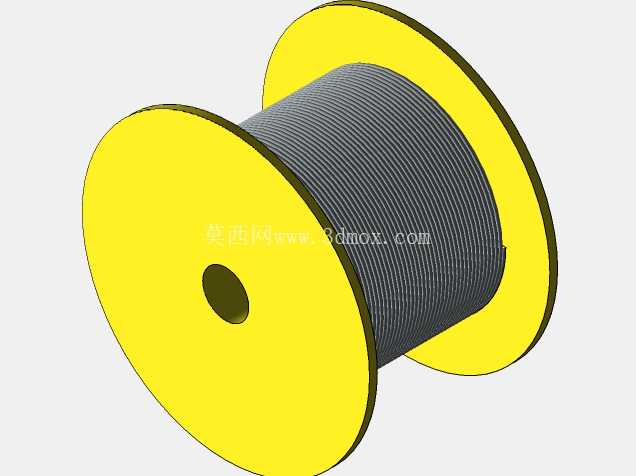

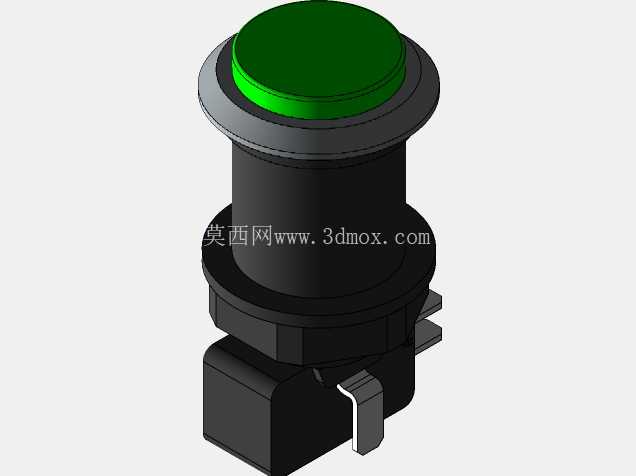

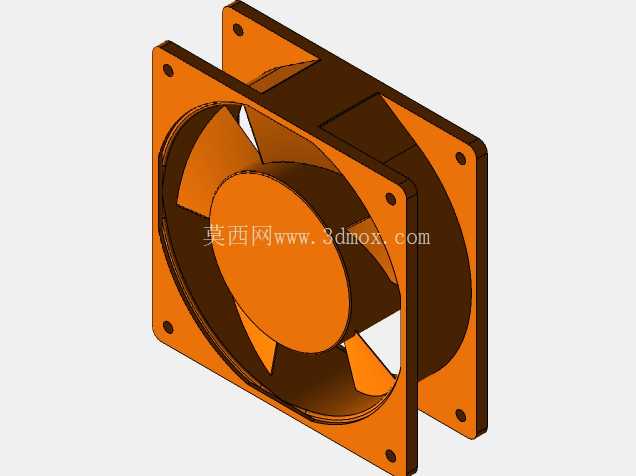

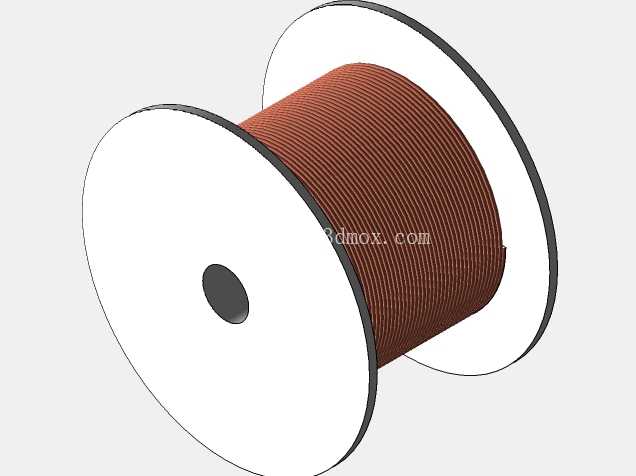

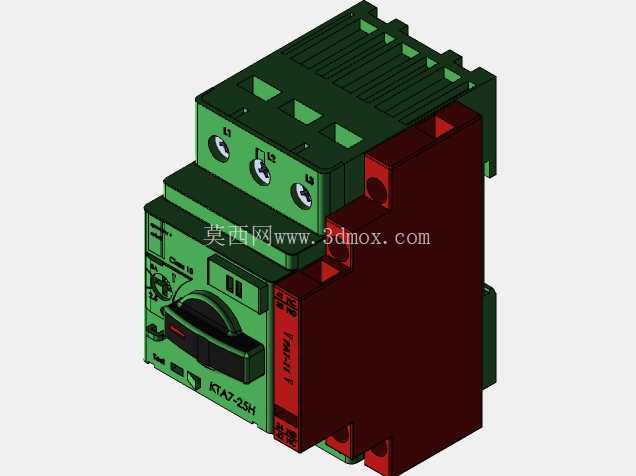

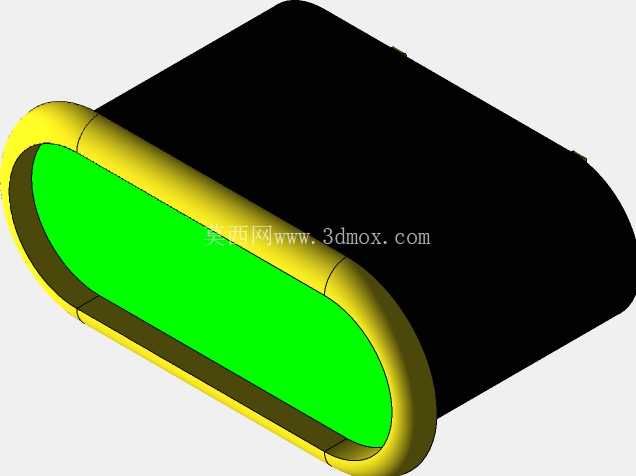

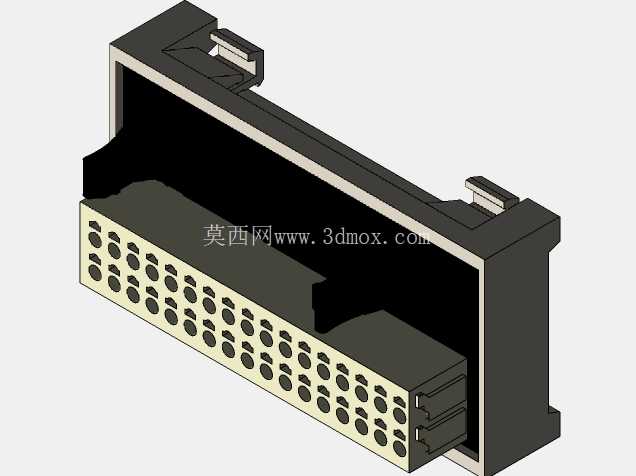

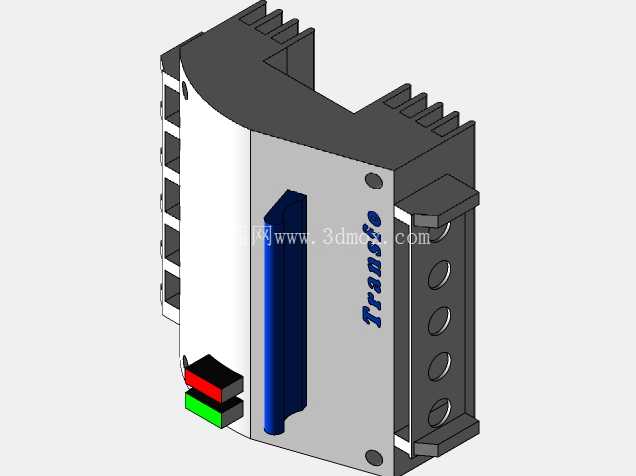

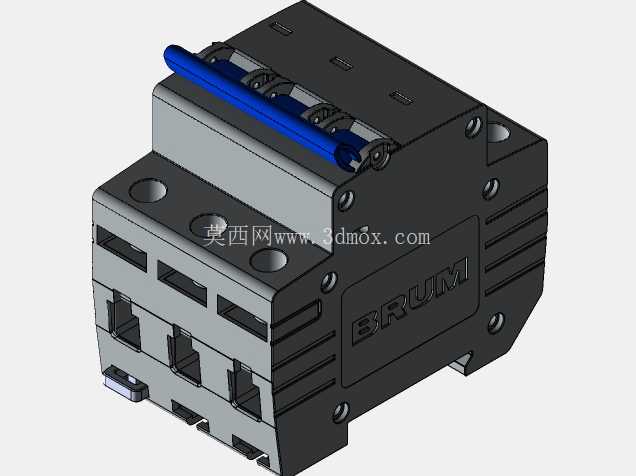

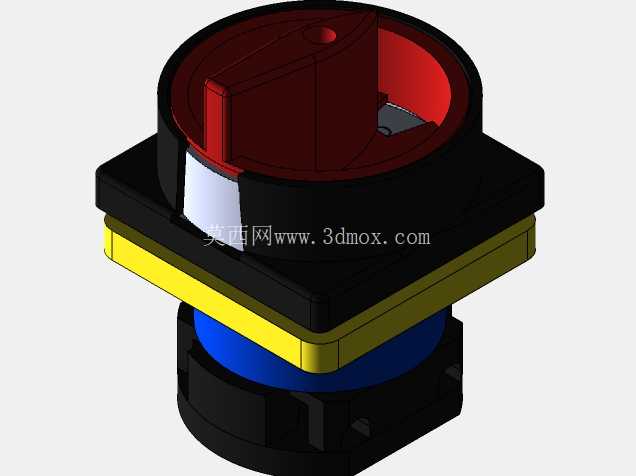

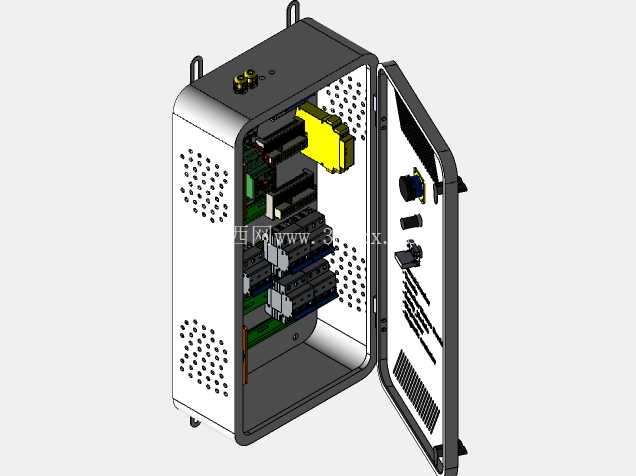

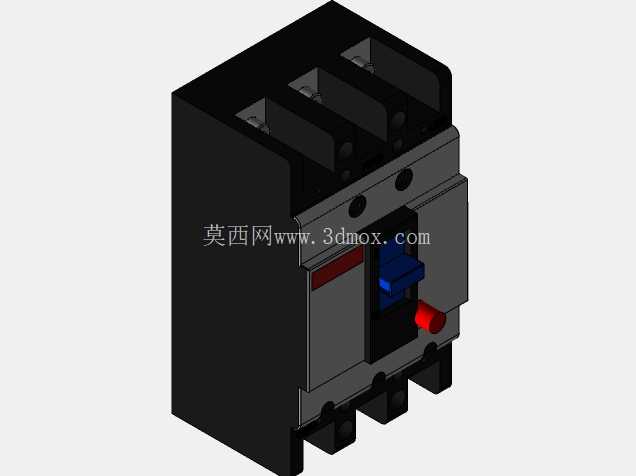

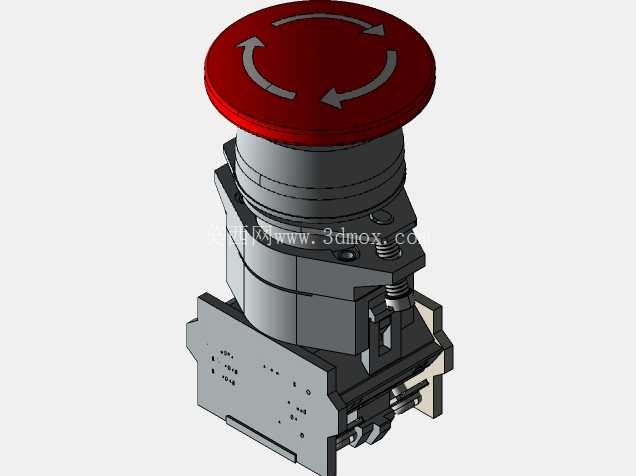

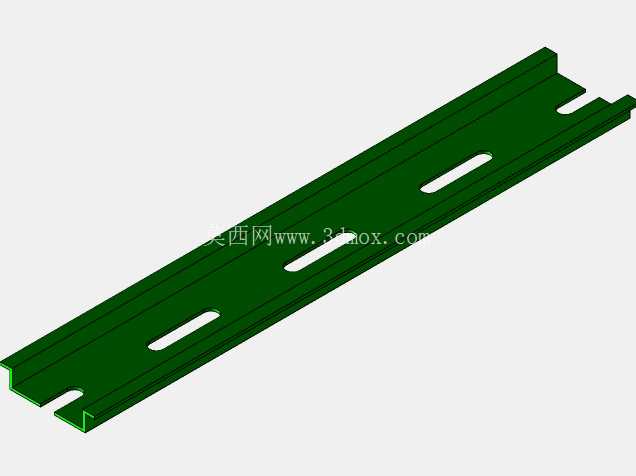

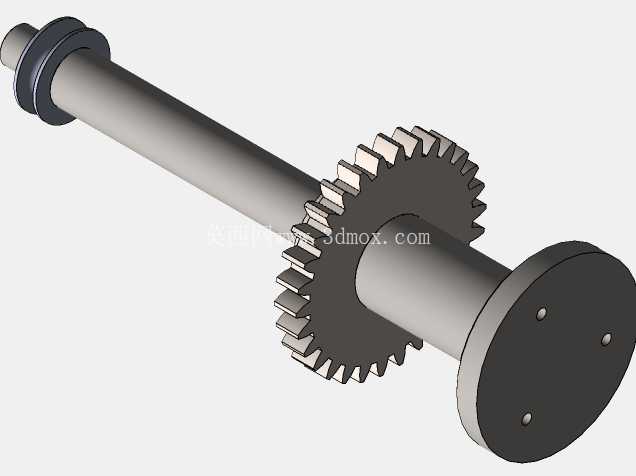

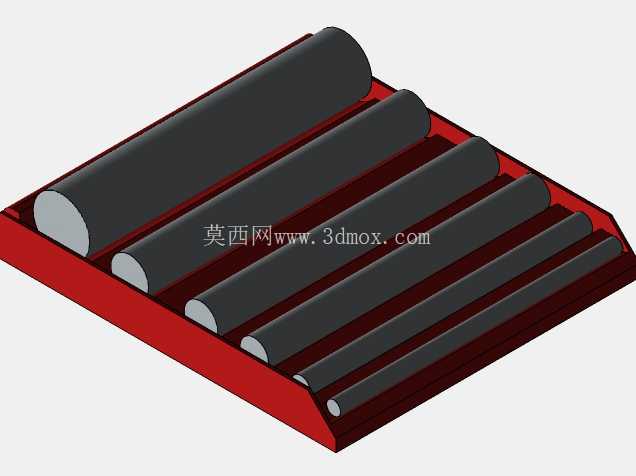

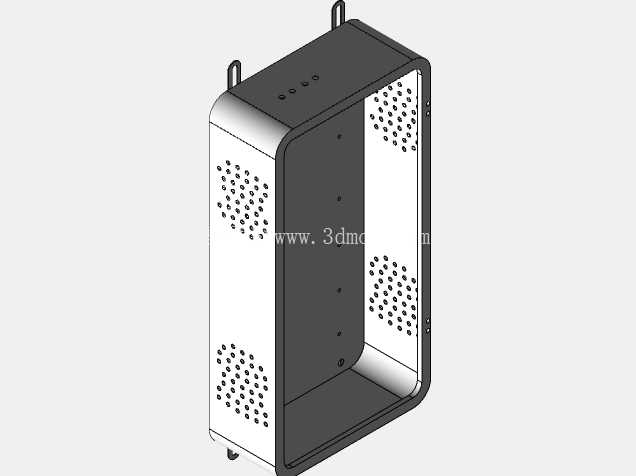

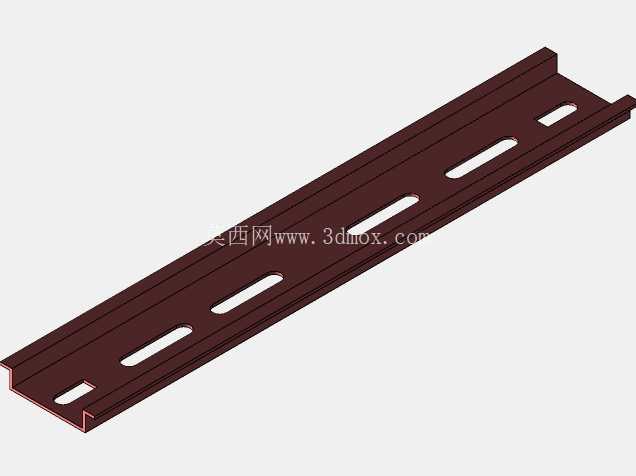

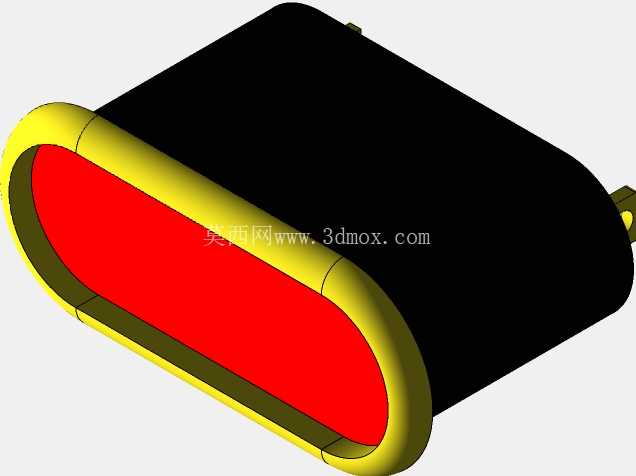

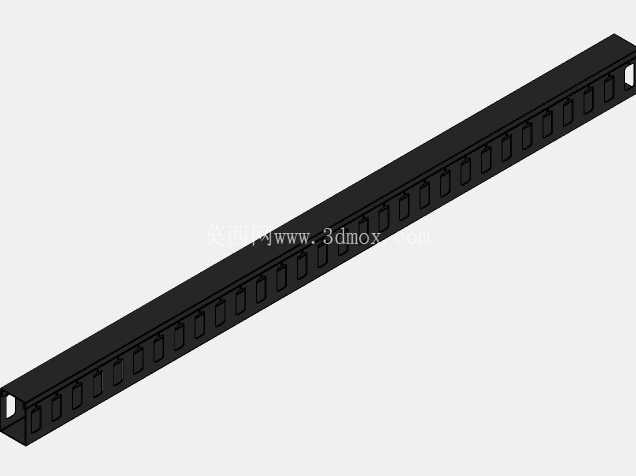

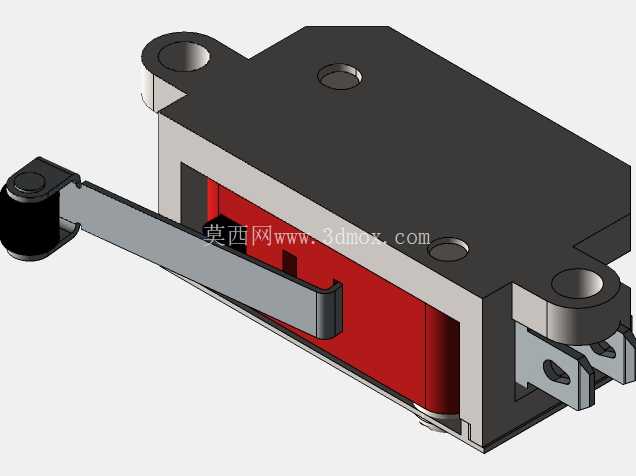

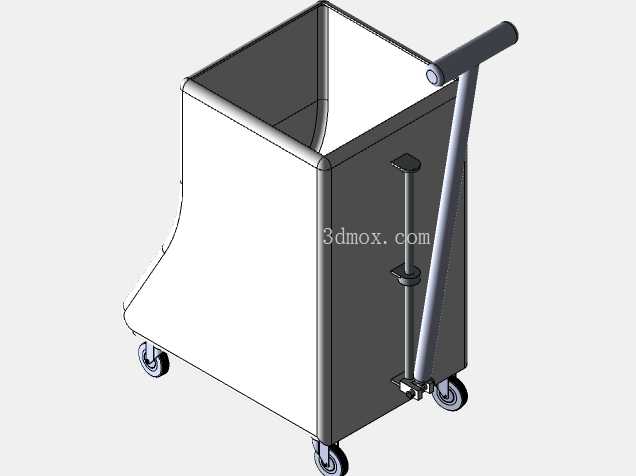

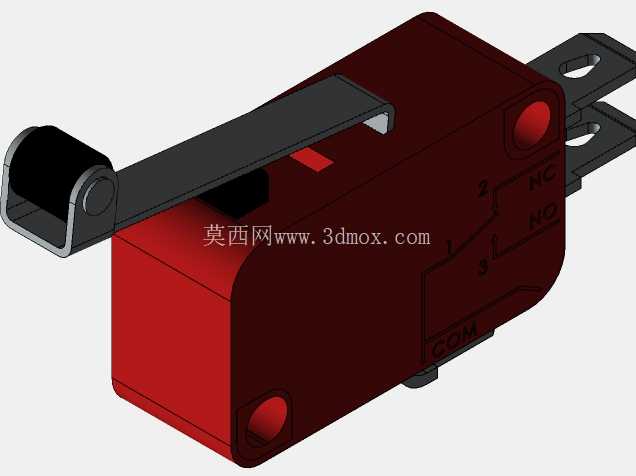

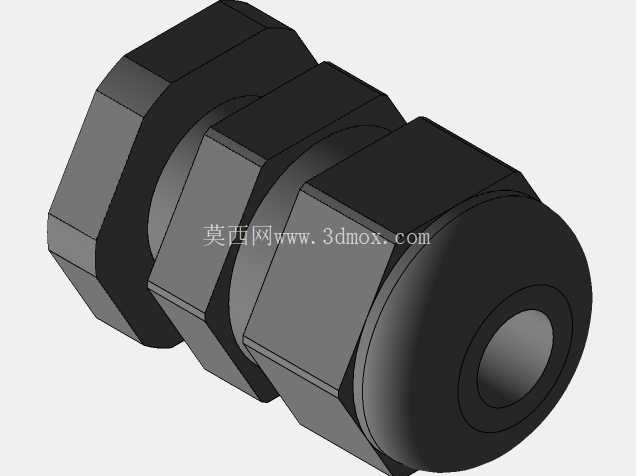

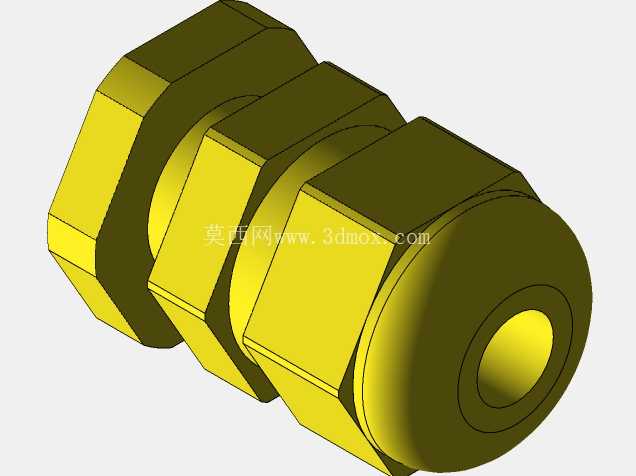

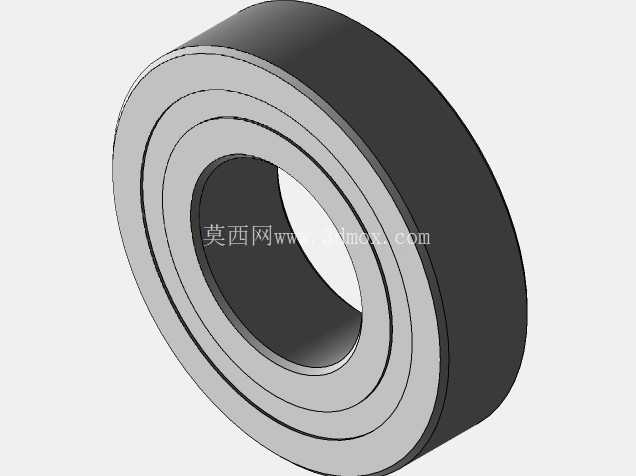

　　设备左侧的独立电气柜采用下进风的散热结构，柜内布置驱动控制器、接线端子排、保护元件，柜门设置带锁的安全开关，开门即切断动力电源，避免检修过程中的误动作风险，柜门上设置的状态指示灯、操作按钮布局符合人体操作习惯，操作人员坐姿状态下伸手即可完成启停、急停、复位操作。柜体下部的开放式储物空间可放置常用的更换芯轴、维护工具、待加工盘料以及加工完成的成品收纳盒，减少操作人员取放物品的移动距离。设备的传动部分采用封闭布置，所有齿轮、传动带都设置在护罩内部，日常维护只需定期打开护罩检查张紧度、加注润滑脂即可，维护点都设置在伸手可及的位置，无需拆解大量结构件即可完成日常保养作业。

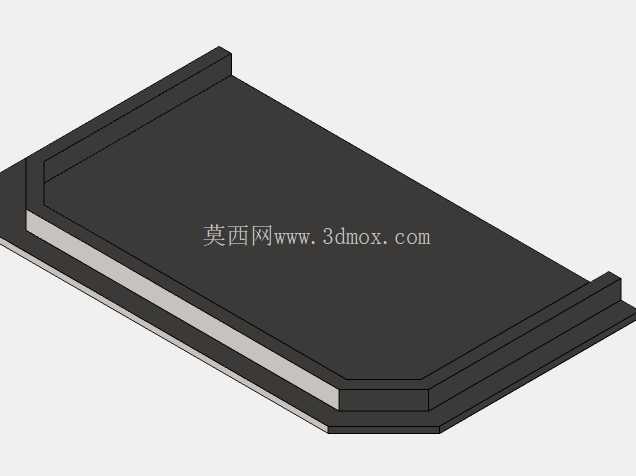

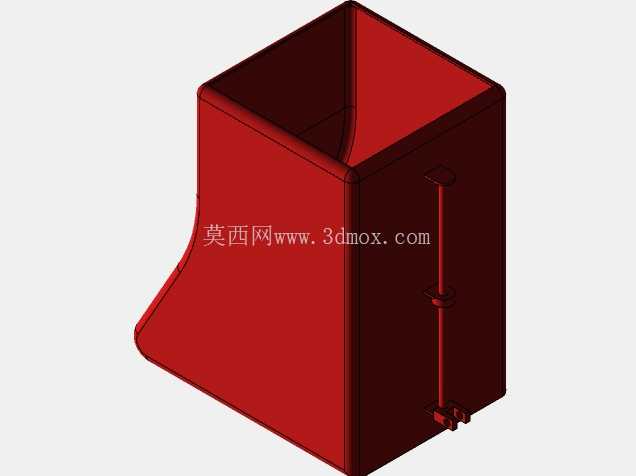

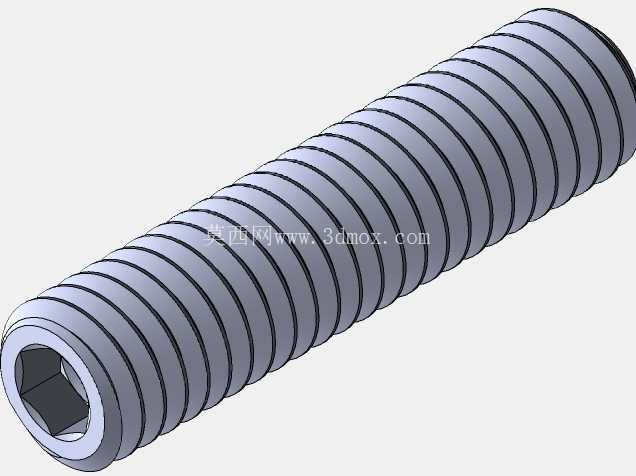

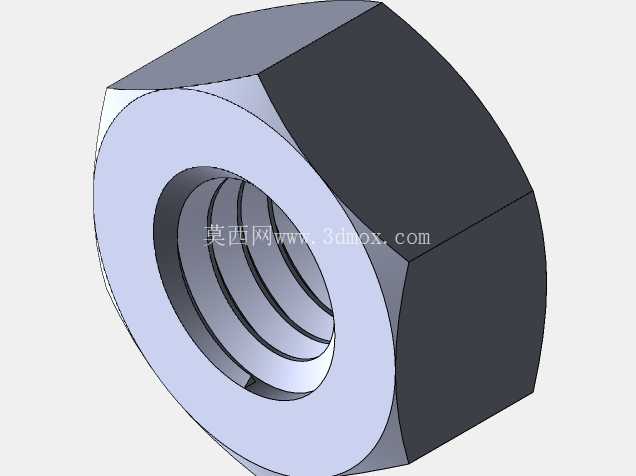

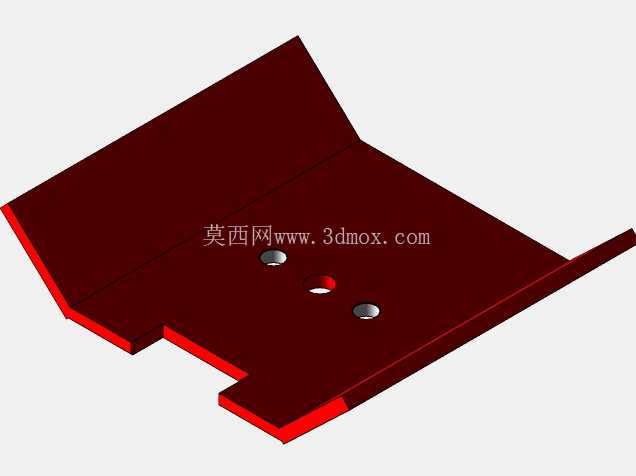

　　从安装边界来看，设备后侧预留150mm的散热与走线空间，左侧预留300mm的电气柜开门检修空间，右侧可衔接小型成品输送滑道或者检验工位，适配班组生产线的连线布置需求。设备的操作工位前方预留足够的腿部活动空间，坐姿操作时膝盖不会与柜体结构发生干涉，脚踏控制组件（若配置）可放置在操作位正前方，脚踩行程与脚踝活动范围匹配，长时间操作不会产生额外负担。针对弹簧与线圈加工过程中产生的少量金属碎屑，设备台面设计了向内侧倾斜的导屑槽，碎屑可顺着槽体落入下部的集屑抽屉，清理时只需抽出抽屉倾倒即可，不会在台面积累影响加工精度。这套结构设计没有追求过高的加工速度，而是把重点放在工位操作的便利性、小批量加工的换型效率、日常维护的便捷性上，适合小型五金加工厂、电子配件生产单元的实际生产场景，建模过程中对各个配合面的公差、运动部件的行程干涉都做了完整校验，所有外购件如按钮、指示灯、工作灯、伺服电机都采用行业通用标准型号，方便实际加工制造过程中的配件采购与替换，结构件的板材厚度、焊接工艺要求都符合常规钣金加工、机加工的工艺能力，无需特殊加工设备即可完成整机的制造装配。
