变径螺旋输送钻具结构设计

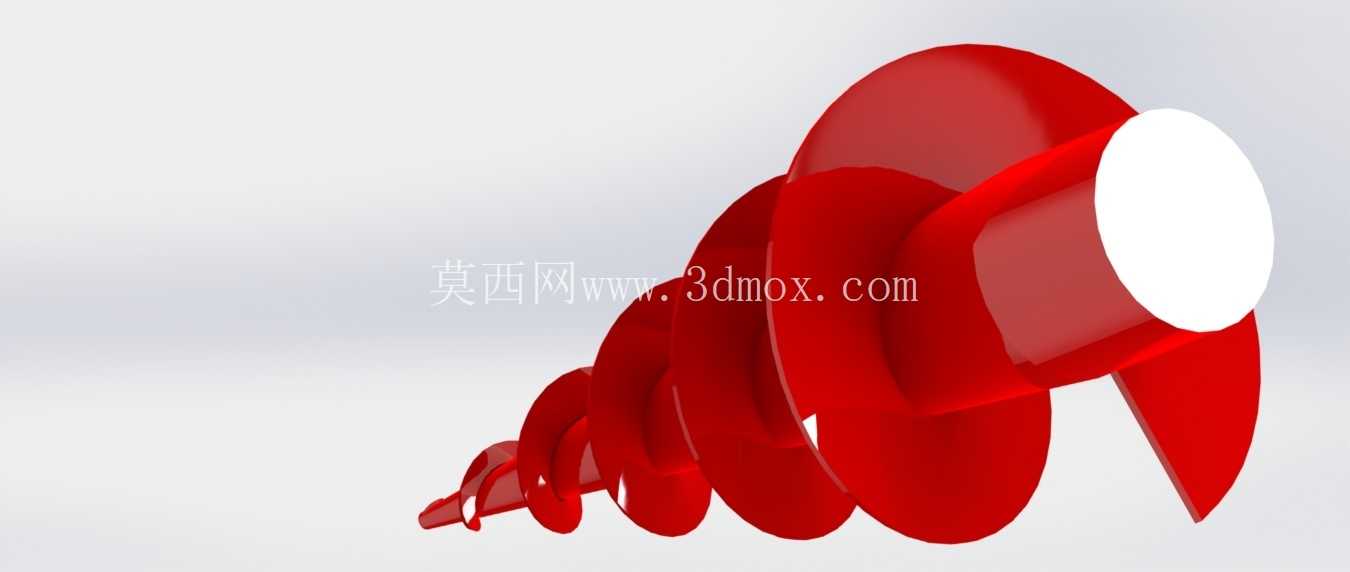

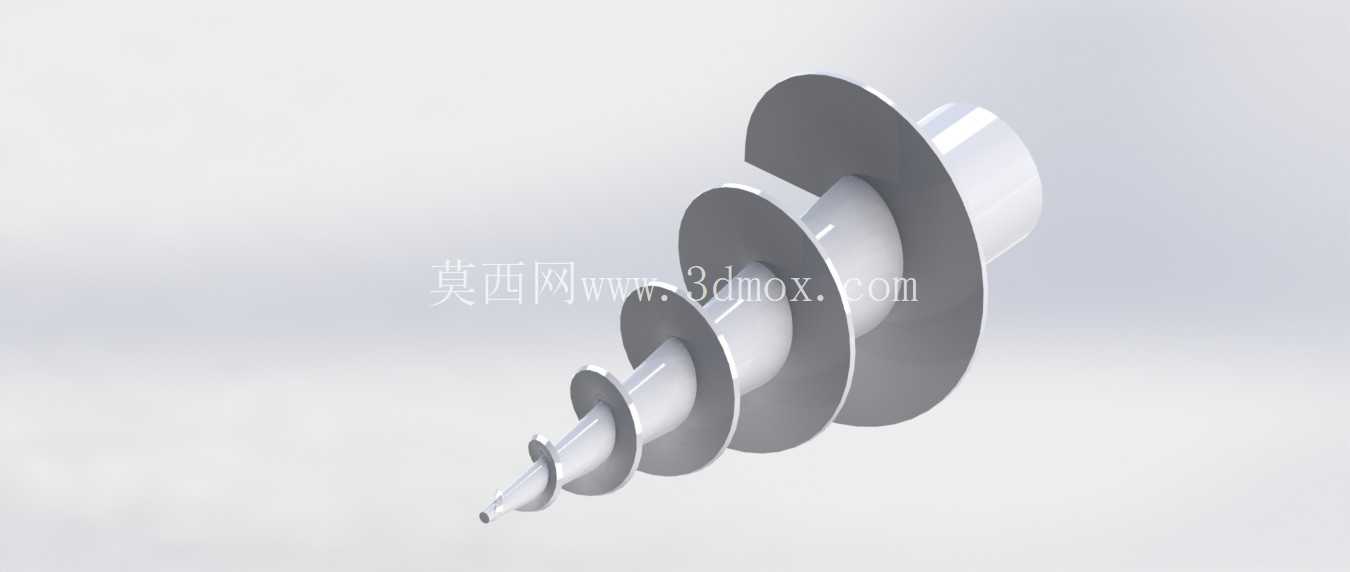

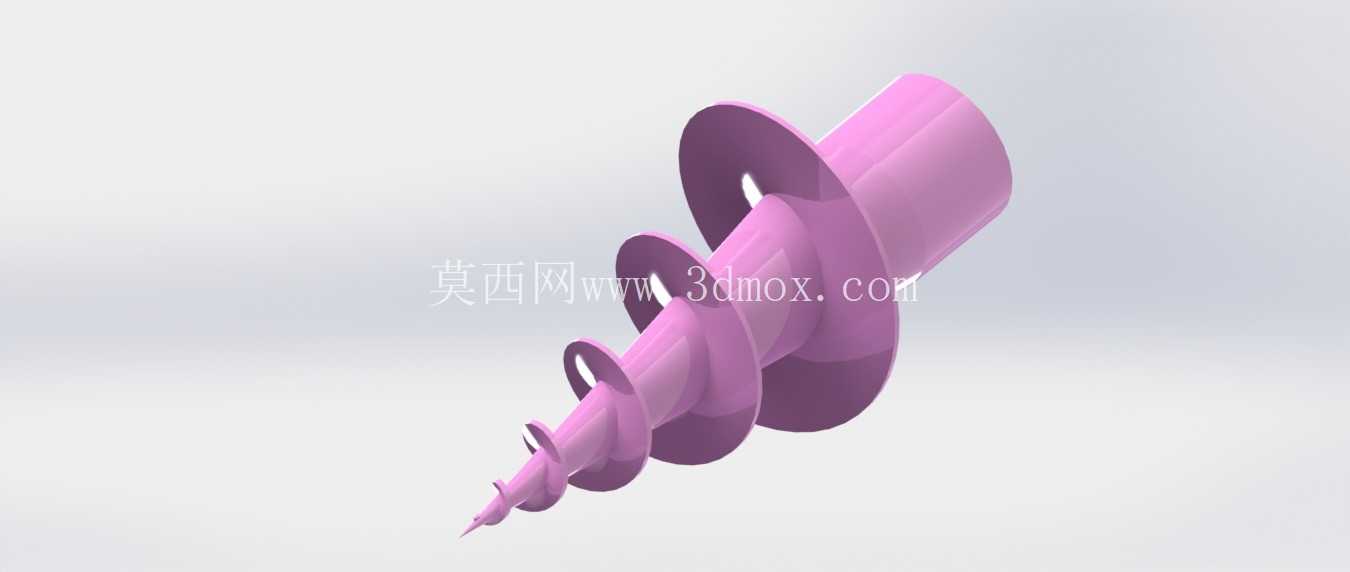

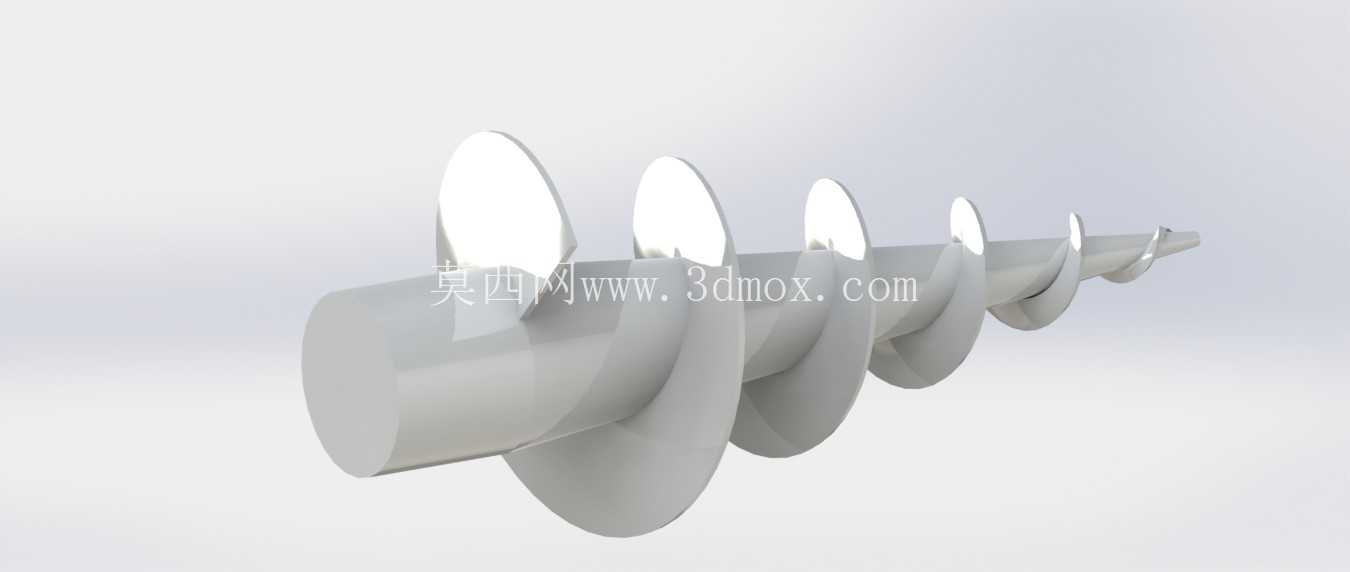

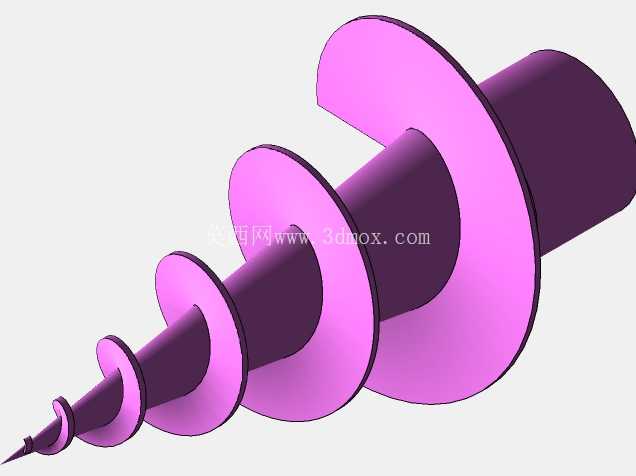

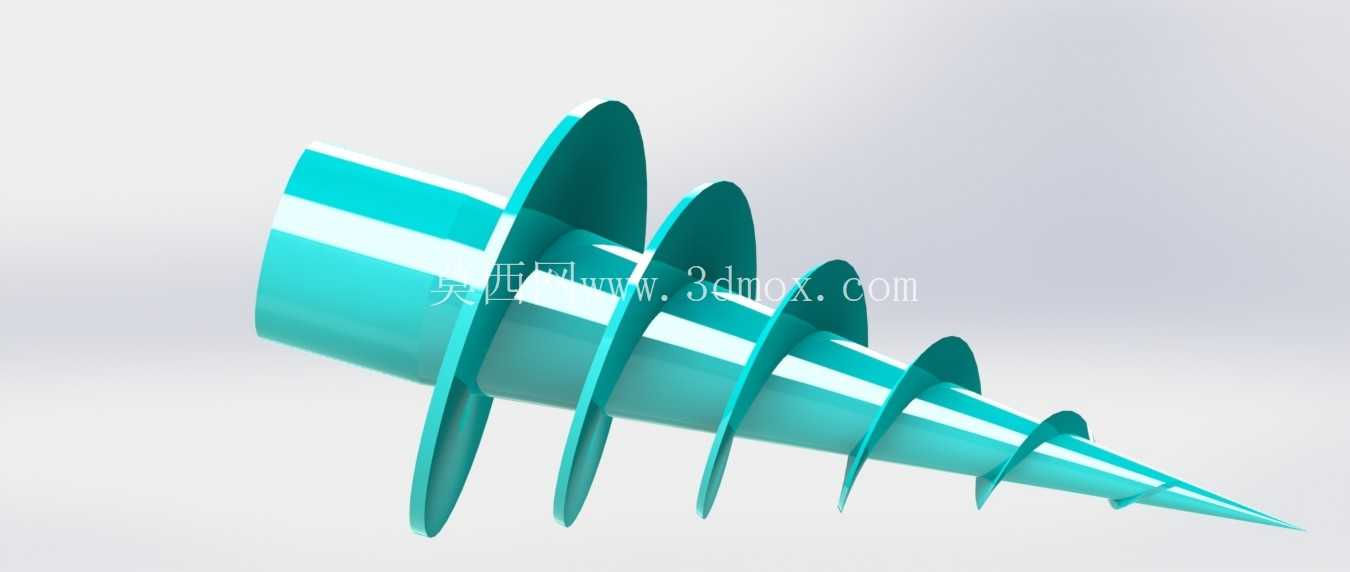

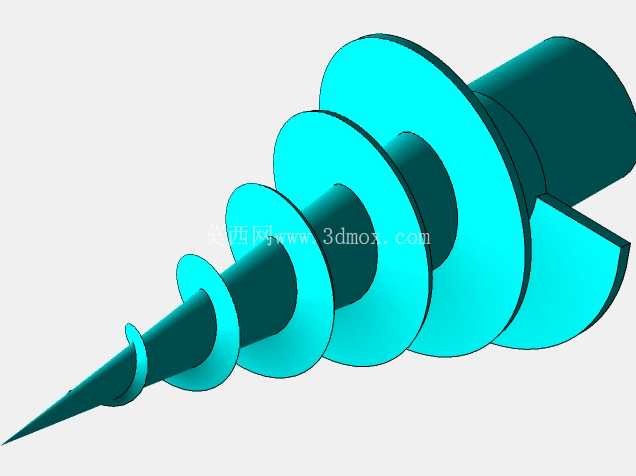

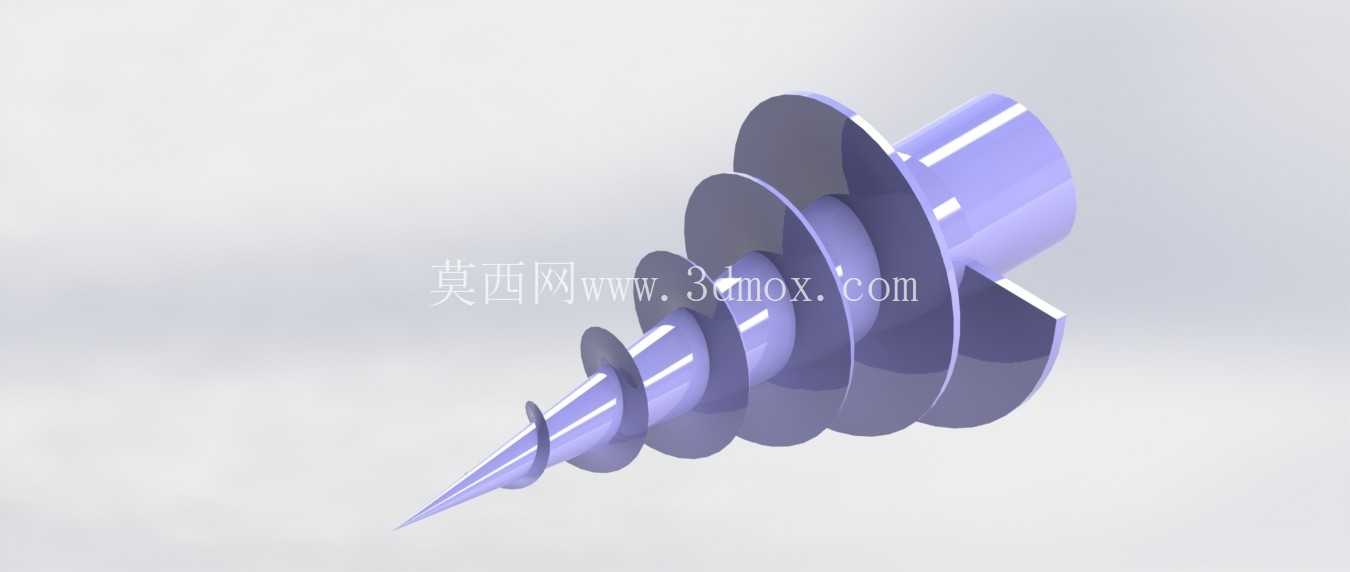

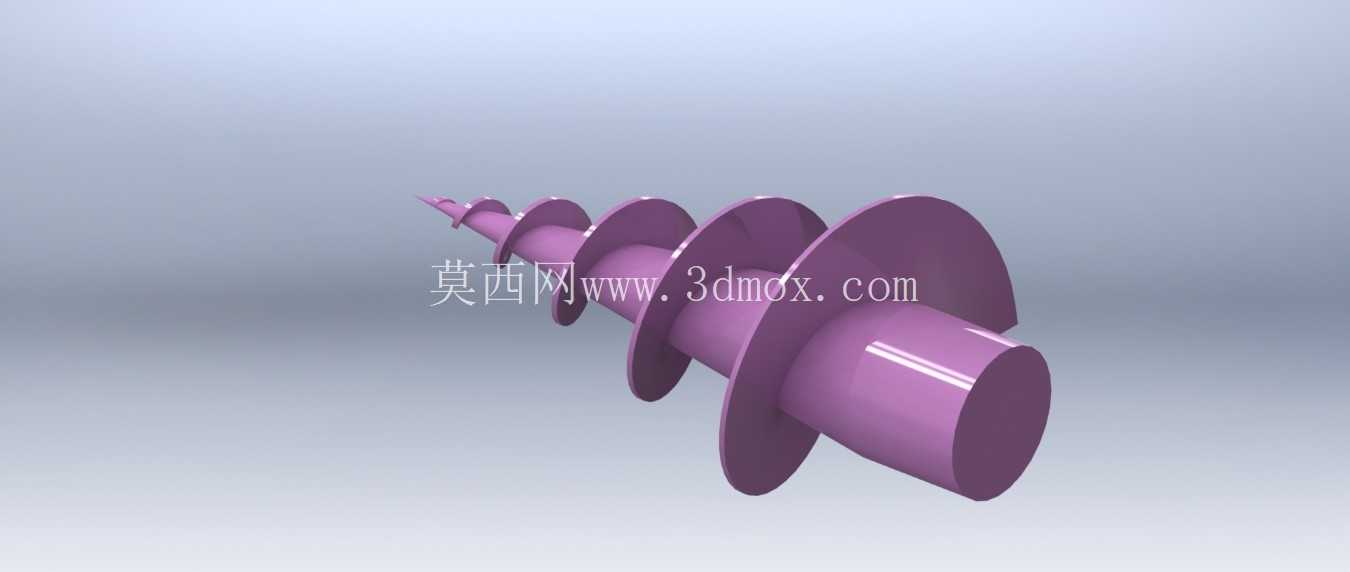

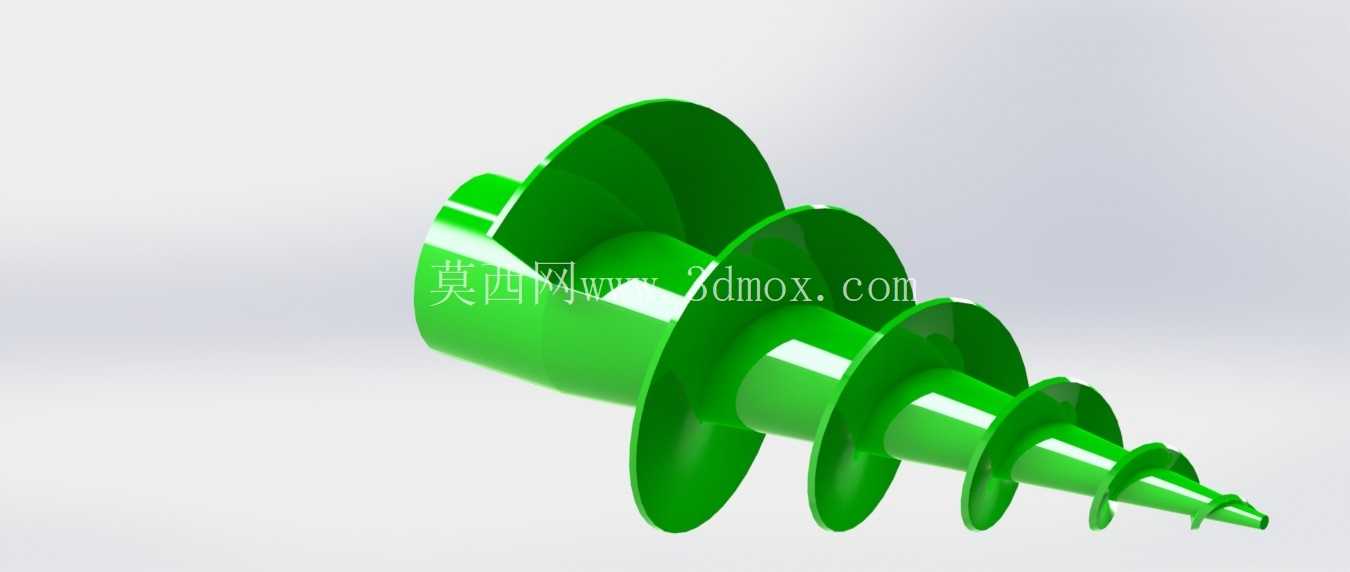

这款螺旋钻具的结构设计，核心围绕铸造生产环节的钻屑输送、型砂紧实作业需求展开，在中小型铸件清砂、熔模铸造模壳钻孔排屑的工况下，这类变径螺旋结构的作业效率远高于直等径螺旋构件。从实际作业场景来看，铸造车间里清理铸件内腔粘砂时，直柄钻头钻进过程中产生的散状砂粒、金属碎屑很容易卡在钻孔与钻杆的间隙里，反复进退钻不仅拖慢清砂节奏，还容易刮伤铸件已加工的内腔表面，而这款螺旋钻的叶片采用从钻尖到安装端逐渐增大螺距、同步提升叶片外径的设计，钻进过程中被切削下来的散料会顺着螺旋叶片的导程面持续向钻孔外输送，不会在孔底堆积形成卡滞。

从功能特性上拆解，钻尖部分采用小导程、窄叶片的结构，主要承担初始钻削定位的作用，小直径段的钻尖能快速在型砂、模壳或者铸件浇冒口残留段找准钻进中心，避免钻偏导致的铸件报废；随着钻进深度增加，螺旋叶片的外径逐步扩大，导程也同步加大，这一段的核心作用是扩孔同时输送钻屑，叶片的螺旋升角经过反复校核，刚好匹配散状铸造砂粒、金属切屑的自然休止角，输送过程中不会出现散料回落的问题；靠近安装端的大直径叶片段，除了辅助排屑之外，还能在钻进到设定深度时起到限位作用，避免过钻损伤铸件的非加工面。

设计思路上没有采用常规等径等螺距的螺旋结构，主要是考虑到铸造现场的作业工况复杂，很多铸件的清砂孔是阶梯状的，变径螺旋可以一次完成阶梯孔的钻削与排屑，不需要更换不同直径的钻头反复作业。叶片与中心杆的连接采用整体式结构建模，没有采用焊接拼接的设计逻辑，因为铸造车间的作业冲击力大，焊接连接的叶片在反复冲击载荷下容易出现焊缝开裂的问题，整体式的结构能更好地传递钻削扭矩，延长构件的使用寿命。叶片的边缘做了小角度的倒角处理，不是锋利的直角边，一方面是避免钻进过程中叶片刮伤铸件的内腔壁，另一方面也能减少叶片与孔壁的摩擦阻力，降低钻削过程中的扭矩损耗。

从安装边界来看，这款螺旋钻的安装端采用圆柱直柄配合端面定位的结构，安装柄的直径与常规手持气动钻、台式钻床的夹头夹持范围匹配，不需要额外制作转换套就能直接装夹使用；整体长度控制在手动作业的舒适区间，不会因为长度过长导致钻进过程中出现摆振，也不会因为长度过短无法触及铸件深腔的清砂位置。螺旋叶片的最大外径与安装柄的直径保持合理的差值，保证夹头夹持之后，叶片旋转过程中不会与夹头本体发生干涉，同时排屑的通道足够通畅，即使是湿度稍大的型砂，也能顺着叶片顺利排出，不会粘在叶片槽里导致排屑不畅。

在实际适配场景中，这款螺旋钻除了用于铸造清砂作业，还能适配小型螺旋输送设备的进料端构件，在颗粒状物料的输送工况下，变径的螺旋结构能实现均匀进料，避免进料口出现物料架桥的问题。建模过程中对螺旋叶片的曲面做了连续曲率处理，没有出现曲面折角，不管是后续采用3D打印制作样件验证，还是采用铸造、机加工的方式批量生产，都能减少加工过程中的应力集中问题，构件在承受交变载荷的时候不容易出现断裂失效。中心杆的内部没有做中空设计，保证了钻具整体的刚性，在遇到较硬的烧结砂块时，不会因为杆体刚性不足出现弯曲变形，能保持稳定的钻进轨迹。
