125升卧式工业储气罐体结构设计

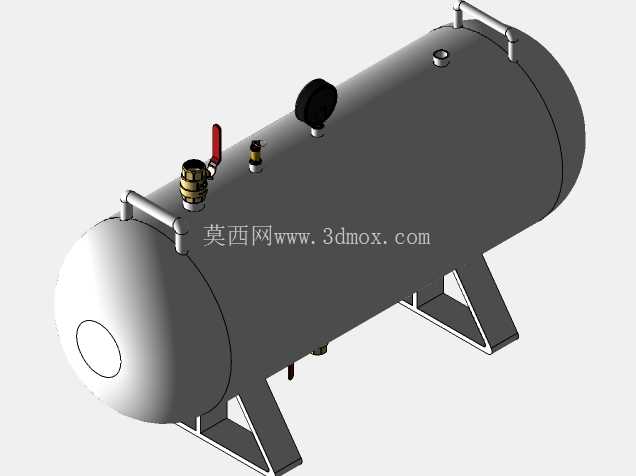

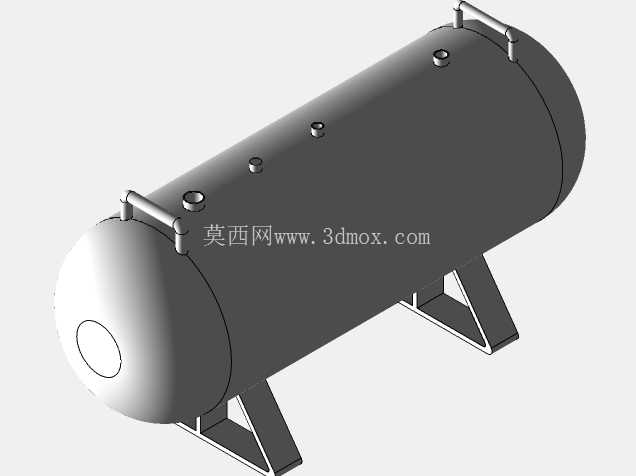

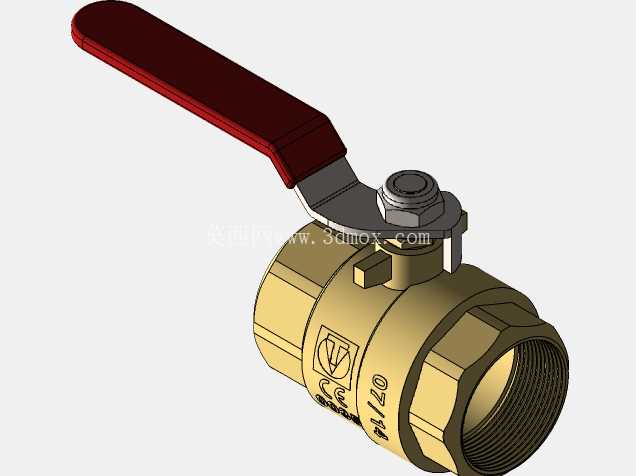

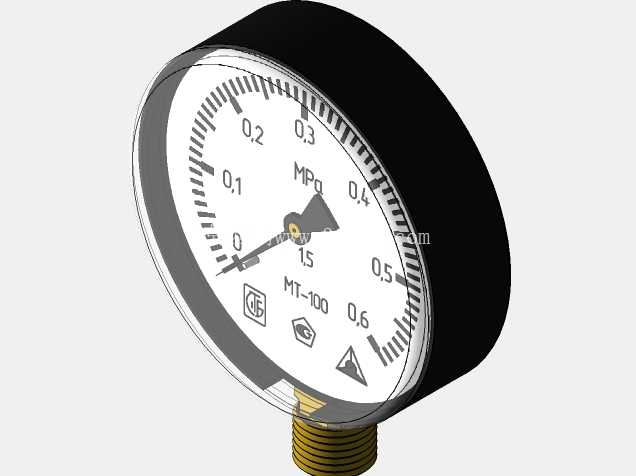

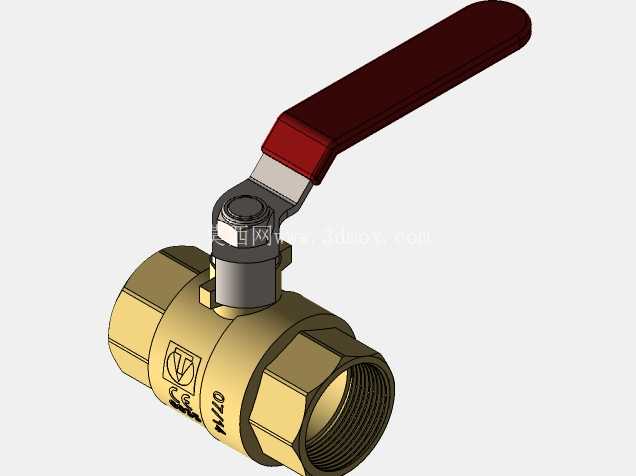

　　在工业气动系统的布局设计中，储气罐是平衡系统压力波动、储备压缩空气容量的核心配套部件，这款125升规格的卧式储气罐，适配中小型加工车间的集中供气、单机配套气动设备的稳压需求，常见于机加工车间气动夹具供气管路、汽修门店气动工具气源端、小型自动化生产线的气路缓冲节点，能够抵消空压机间歇启停带来的压力脉冲，避免气动执行元件因为气压骤变出现动作卡顿、输出力不足的问题。从结构设计逻辑来看，这款罐体采用标准卧式椭圆封头结构，相比立式罐体，卧式布局的重心更低，安装后整体稳定性更强，不需要过高的垂直安装空间，适合在厂房层高有限、设备布局紧凑的车间内贴墙布置或者集成在设备机架内部。罐体主体采用等直径圆筒段拼接两端标准椭圆封头的结构，椭圆封头的曲面曲率经过匹配计算，能够让罐体承压时的内壁应力分布更均匀，避免直角转角处出现应力集中导致的疲劳损坏，长期在额定工作压力下运行时，焊缝区域的受力状态更平稳。罐体顶部预留的多个接口，分别对应进气、出气、安全附件安装的不同功能，不同口径的接口位置错开布置，避免安装管路、阀门、压力表、安全阀时出现操作空间干涉，接口的凸台结构做了加厚处理，能够承受管路连接时的拧紧力矩，不会因为长期震动出现接口开裂漏气的问题。

　　罐体两侧设置的吊耳结构，是为了方便设备吊装转运时的吊点固定，吊耳的焊接位置经过重心匹配计算，吊装时罐体能够保持水平状态，不会出现倾斜滑脱的风险，吊耳的开孔尺寸适配常规卸扣规格，不需要额外制作专用吊具就能完成现场吊装作业。底部的两个鞍式支座，是卧式罐体的标准支撑结构，支座的折弯角度与罐体外径完全贴合，接触面积足够大，能够把罐体的重量均匀传递到安装基础上，支座底板预留的安装孔位，匹配常规膨胀螺栓的安装尺寸，现场安装时只需要在水泥基础上打好对应孔位就能完成固定，不需要额外加工适配支架。

　　在实际选型配套时，这款125升的容积规格，适配排量在1.5到3立方米每分钟的空压机配套使用，能够让空压机的启停间隔保持在合理区间，减少空压机的频繁启动次数，延长空压机主机的使用寿命。罐体的长度与直径比例经过优化，既不会因为过长导致运输安装时的转弯半径受限，也不会因为直径过大占用过多的横向安装空间，安装时需要预留的侧面操作空间主要集中在顶部阀门区域，只需要保证顶部接口上方有足够的阀门操作、压力表读数的空间即可，侧面不需要预留过多检修通道，适合在狭窄的设备间隙内布置。

　　从建模细节来看，这款罐体的所有焊接位置都做了贴合实际工艺的结构处理，封头与圆筒段的对接焊缝、支座与罐体的角焊缝、接口凸台的连接焊缝都按照实际焊接工艺预留了对应的结构尺寸，没有出现理想化的无厚度拼接结构，不管是用来做气路系统的布局装配模拟，还是做压力容器的结构受力分析参考，都能够提供准确的结构尺寸参考。在气路系统的实际运行中，这款储气罐除了稳压储汽的功能之外，还能够起到初步沉淀压缩空气中冷凝水的作用，卧式布局的罐体底部平缓，冷凝水会沉积在罐体下部区域，只需要在罐体底部预留的排污口安装排污阀，就能定期排出沉积的冷凝水，减少压缩空气中的水分进入后端气动元件，降低气动元件的锈蚀卡滞风险。设计时充分考虑了现场安装的容错空间，支座的安装孔做了长圆孔处理，现场安装时如果基础打孔出现小范围的位置偏差，不需要重新打孔就能完成罐体的固定，降低现场安装的调整难度。罐体顶部的接口高度统一，布置在同一条水平线上，后期外接管路时可以采用统一长度的管路支架，减少管路布置的不规则弯折，降低气路的压力损失。
