DIN5482标准矩形花键轴套配合组件

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1150689
  • DIN5482标准矩形花键轴套配合组件
  • DIN5482标准矩形花键轴套配合组件
  • DIN5482标准矩形花键轴套配合组件
  • DIN5482标准矩形花键轴套配合组件
  • DIN5482标准矩形花键轴套配合组件

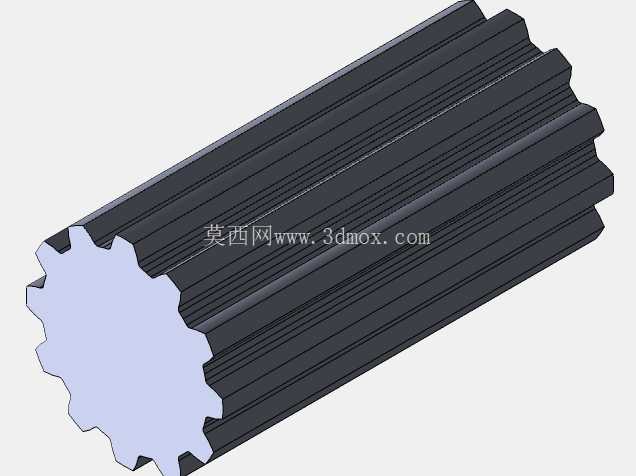

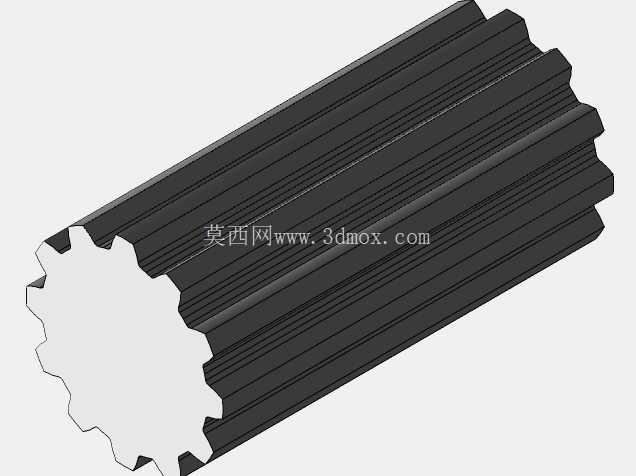

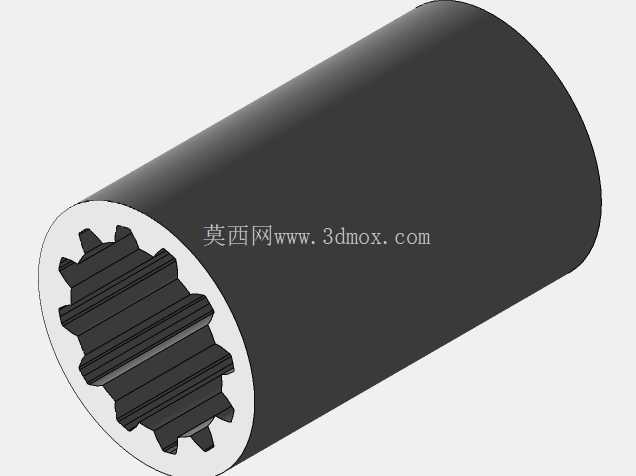

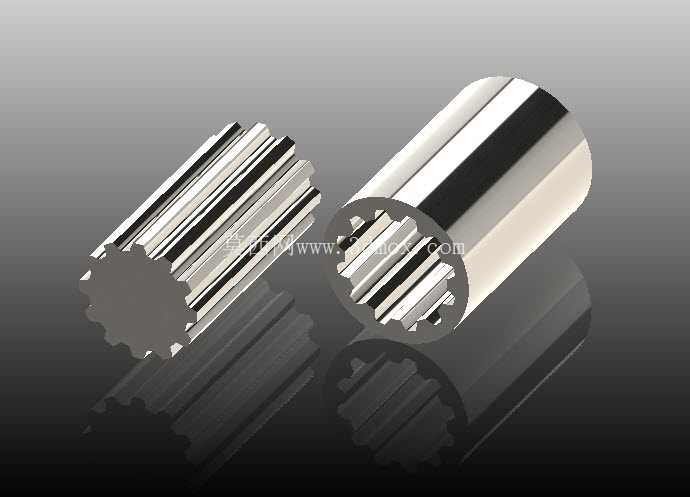

在重载传动系统的扭矩传递环节,花键连接始终是兼顾同轴度与承载能力的核心结构形式,这套符合DIN5482标准的矩形花键配合组件,正是针对中等载荷、频繁正反转的传动工况开发的结构方案。不同于普通平键连接仅靠单键侧面承载的形式,该花键结构沿圆周均匀分布12个键齿,齿侧接触面积更大,载荷分布更均匀,在传递相同扭矩的前提下,可有效缩小轴与毂的径向尺寸,让传动机构的整体布局更紧凑。

从实际应用场景来看,这类花键组件常被用在机床变速箱的滑移齿轮机构、工程机械的行走传动箱、农业机械的动力输出轴连接位置,既可以实现固定连接的扭矩传递,也能通过轴与套的轴向滑移,实现齿轮换挡、动力接合分离的动作需求。设计过程中首先要保证内外花键的齿形配合精度,齿侧间隙控制在合理范围,既不能因为间隙过大导致传动时产生冲击噪音,也不能因为间隙过小造成滑移卡滞、装配困难的问题。

齿形参数上采用1.6模数设计,基准齿形的齿顶高、齿根高都严格遵循德标对应的尺寸规范,齿根处设置了合理的圆角过渡,避免应力集中导致的齿根断裂问题,这一点在频繁启停、冲击载荷的工况下尤为重要——很多现场失效的花键副,问题都出在齿根圆角加工不到位,交变载荷下裂纹从齿根位置萌生,最终导致断齿故障。

外形尺寸与安装边界方面,该花键的公称直径为20mm,配合长度17mm,外花键的大径、小径公差都按照滑动配合的精度等级设计,内花键的齿向误差控制在微米级,保证轴向滑移时的顺畅度。安装时需要注意轴端与孔端都要加工引导倒角,倒角角度通常取15度到20度,避免装配时磕碰齿尖造成毛刺,影响后续配合精度。外花键的轴段上要预留合适的退刀槽或者砂轮越程槽,方便加工时刀具退出,也能避免热处理时的应力集中;内花键的孔端同样要设置沉孔或者倒角,给插齿、拉削加工留出退刀空间。

功能特性上,这套花键副的对中性表现优异,轴与套装配后同轴度误差极小,非常适合高速旋转的传动场景,不会因为偏心产生额外的离心振动。相比渐开线花键,矩形花键的加工工艺更简单,普通的铣床、插床就能完成齿形加工,后续的修配、维护也更方便,对于中小批量的设备维修、非标设备改造场景来说适配性更强。齿面的接触强度经过校核,在额定扭矩下齿面的比压处于材料许用范围内,不会出现过早的齿面压溃、磨损问题,如果是用于长期滑移的工况,还可以在齿面做高频淬火处理,提升表面硬度,降低磨损速率。

设计建模过程中,需要先确定基准轴线,所有齿形的分度圆、大径、小径都要与基准轴线保持严格的同轴度,单个齿的齿距累积误差要控制在公差范围内,否则装配时会出现个别齿卡滞、载荷集中在少数几个齿上的问题。内外花键的配合要做干涉检查,尤其是齿顶与齿根的间隙,要保证在热胀冷缩、受力变形的情况下也不会出现顶齿现象。对于需要轴向定位的场景,可以在外花键上加工卡簧槽或者轴肩,内花键对应的位置设置挡圈槽,实现轴向位置的固定,避免工作过程中花键副出现轴向窜动。

在实际选型使用时,要根据传递的额定扭矩、转速、滑移频率来确认花键的配合长度与齿面硬度,如果是固定连接的花键副,可以选择稍紧的过渡配合,提升连接刚度;如果是经常滑移的换挡花键,则要选择间隙稍大的配合,同时保证齿面的润滑条件,避免干摩擦造成的齿面拉伤。很多现场使用的花键副早期失效,除了加工精度的问题,大多是因为润滑不到位,齿面处于干摩擦状态,短时间内就会出现磨损、点蚀,最终导致传动精度下降、异响增大。
