机械加工用可调式飞刀切削刀具结构

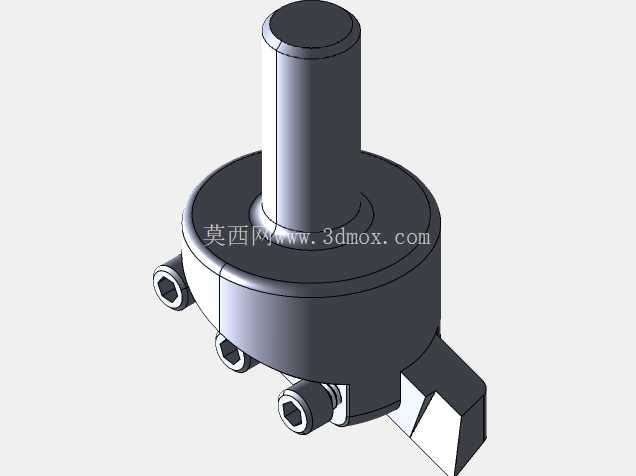

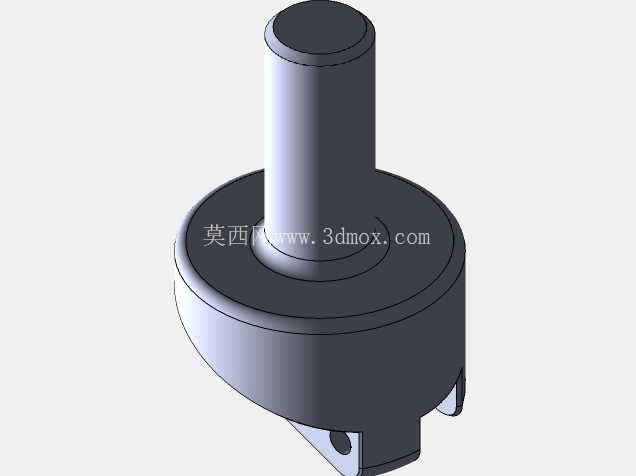

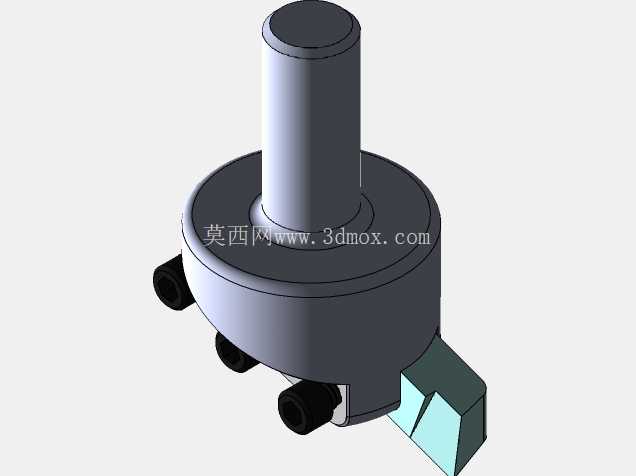

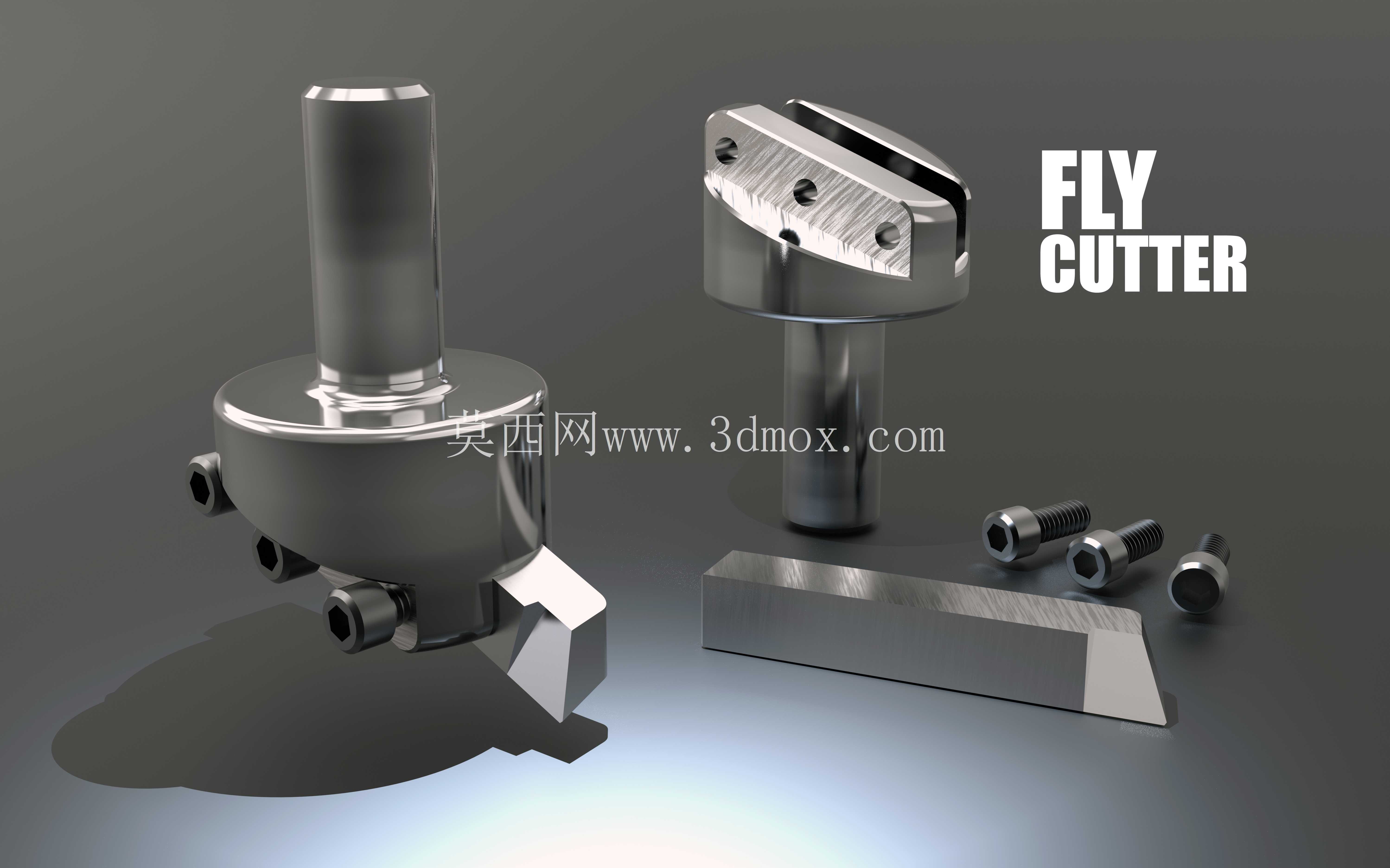

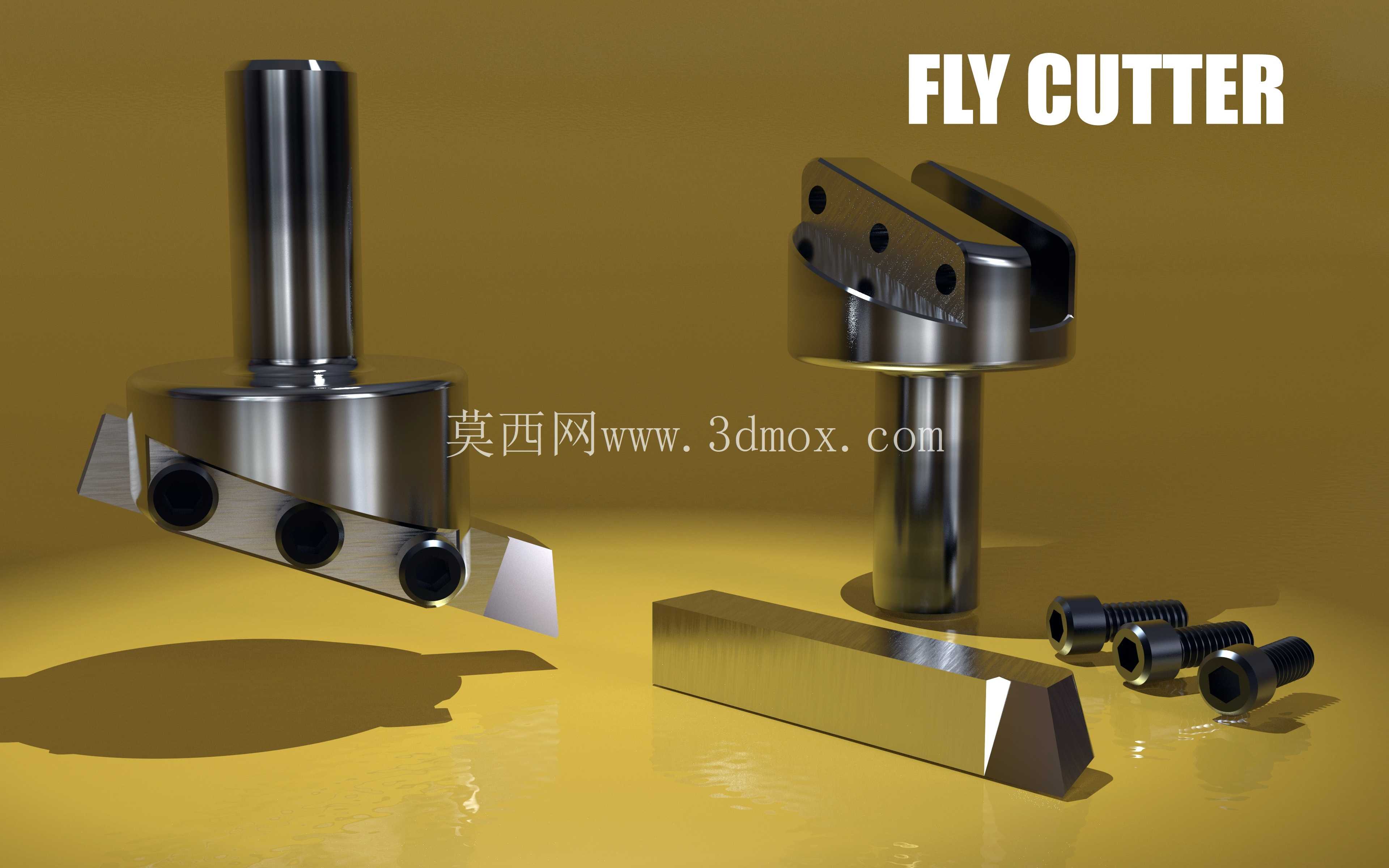

　　刀具主体采用分体式结构设计，上部为圆柱形安装柄，中部为圆盘状刀体基座，基座上沿圆周方向均匀布置了多个径向顶丝孔，用于锁紧刀杆、调整刀片伸出长度，下部为刀头装夹位，可根据加工需求更换不同角度的硬质合金刀片，实现平面铣削、倒角、浅槽开粗等不同加工动作。配套的飞刀头采用侧固式安装结构，刀头夹持部分为圆柱形，通过刀体上的紧定螺钉实现径向锁紧，刀片安装座上预留了两个沉头螺钉孔，用于压紧方形硬质合金刀片，刀片的伸出量可根据切削深度灵活调整，单次最大切削深度可达3mm，进给速度根据加工材质不同可在100-500mm/min区间适配，加工铸铁件时可适当提高转速，加工45号钢件时需配合切削液降低刀片磨损。在常规机械加工车间的铣削工序里，飞刀是适用范围极广的通用切削工具，尤其适配大平面快速铣削、铸件飞边去除、焊接件焊疤修平等作业场景，相比整体式面铣刀，这类可调飞刀的单刀成本更低，刀片更换便捷，在小批量加工、设备维修改制、工装现场配做等非量产场景下的使用频率远高于标准成型铣刀。这套飞刀结构采用直柄式安装主体，柄部直径适配常规铣床、镗床、加工中心的弹簧夹头刀柄安装，安装时柄部插入刀柄的夹持深度需满足不小于柄径1.5倍的要求，避免高速切削时出现刀柄打滑、刀具振颤的问题。

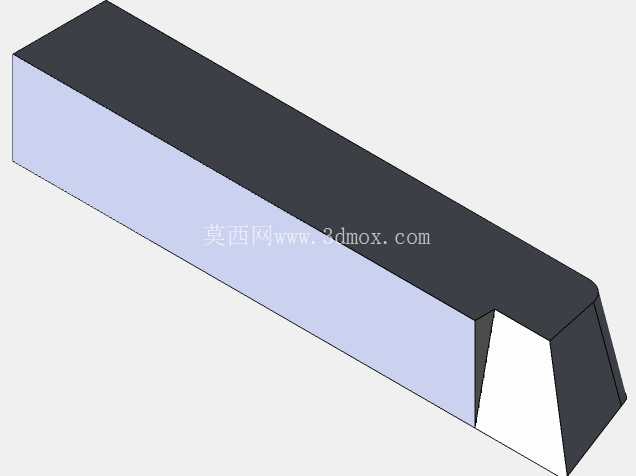

　　设计过程中重点考虑了刀体的动平衡性能，圆盘状基座的各安装孔位采用对称布置结构，在转速不超过3000r/min的工况下无需额外做动平衡校正即可稳定运行，避免因刀体偏重导致加工表面出现振纹、影响主轴轴承精度。刀体上的紧定螺钉采用内六角结构，配套标准内六角扳手即可完成刀片更换、伸出量调整的全部操作，无需专用拆装工具，适合车间现场快速换刀作业。刀片采用标准方形硬质合金机夹刀片，刀片四个切削刃均可轮换使用，单刃磨损后只需松开压刀螺钉转动刀片即可使用新的切削刃，相比焊接式飞刀的刀片利用率提升四倍以上，同时避免了焊接高温导致的刀片硬度下降问题。

　　安装时需注意刀片的刃口方向必须与主轴旋转方向匹配，严禁反向装刀导致刀片崩碎飞出，调整完刀片伸出量后必须逐个拧紧所有紧定螺钉，确认刀头、刀片无松动后方可开机试切，试切时需先采用低转速、小进给量走刀10-20mm，确认切削状态稳定、无异常振动后再调整到正常切削参数。这类飞刀在铸件清整工序中优势尤为明显，铸件表面的浇冒口残留、分型面飞边往往高低不平，标准面铣刀的刀片切削刃接触面积大，遇到硬质点容易崩刃，而飞刀采用单刃切削的方式，切削冲击力更小，刀片伸出量调整灵活，可快速去除大余量的铸件残留，同时能根据铸件的实际外形调整切削角度，避免过切工件本体。

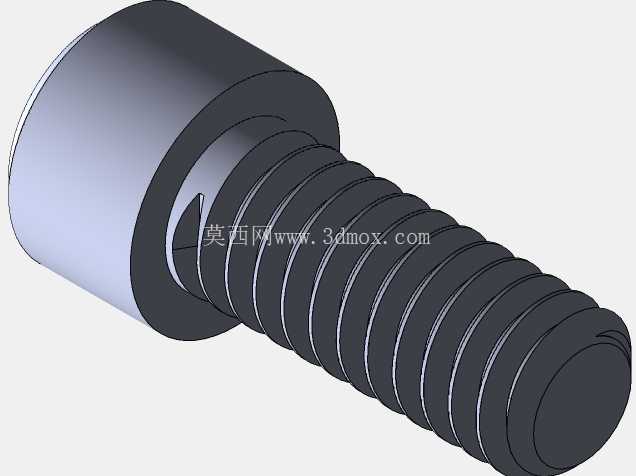

　　在工装制作、设备维修的现场配做环节，往往没有适配的标准刀具，这类可调飞刀可通过更换不同角度的刀片、调整刀头伸出长度，完成多种不同的加工需求，减少车间的刀具储备种类，降低工装制作的刀具成本。刀体的所有结构棱角均做了倒角处理，避免拆装时划伤操作人员，安装柄与刀体基座的过渡位置采用圆弧过渡，减少应力集中，提升刀具整体的抗扭强度，在大余量切削时不会出现柄部断裂的问题。配套的锁紧螺钉采用12.9级高强度内六角螺钉，锁紧力矩可达12N·m，可承受大进给切削时的切削冲击力，不会出现螺钉松动导致的刀头移位问题。
