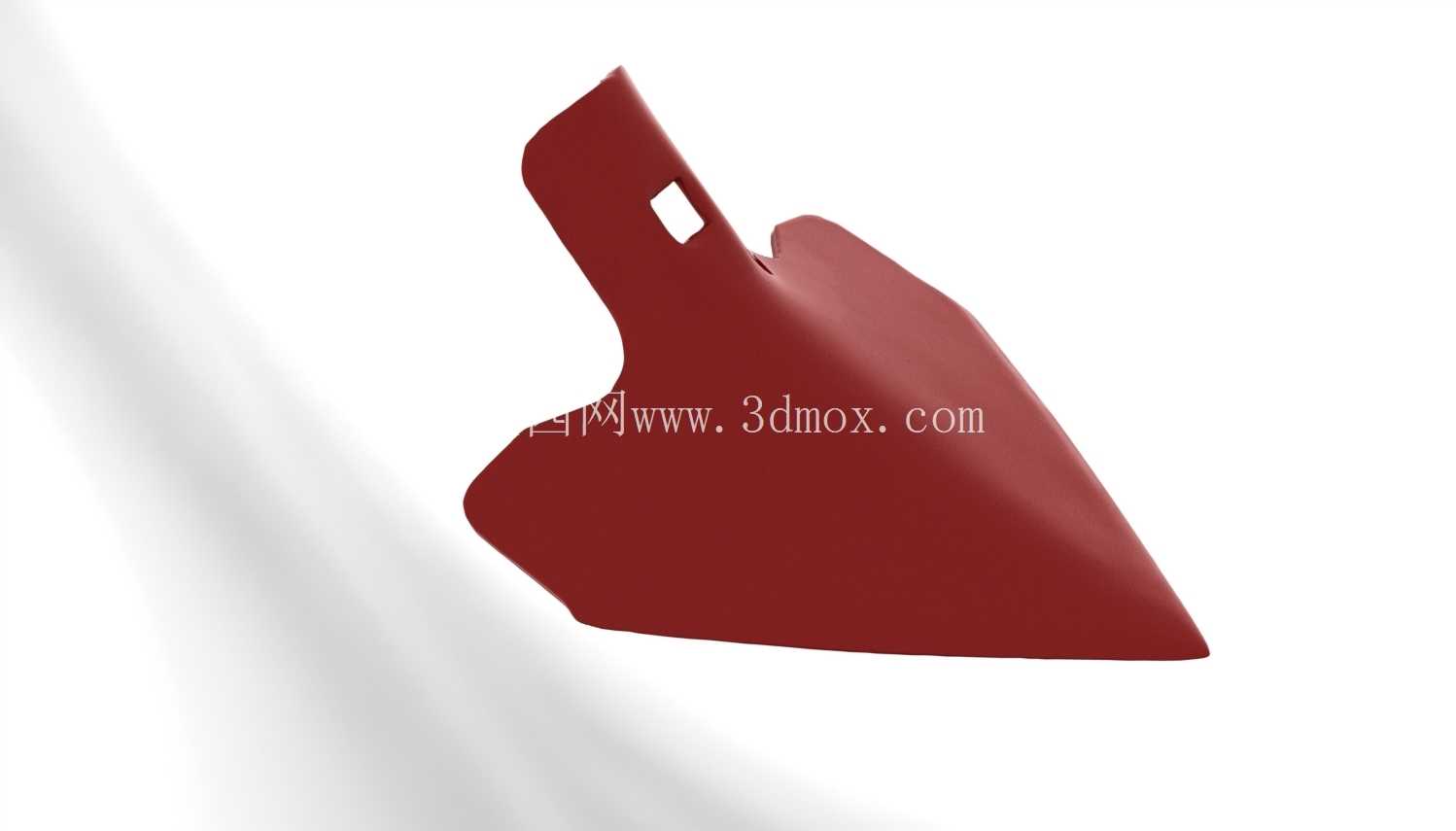

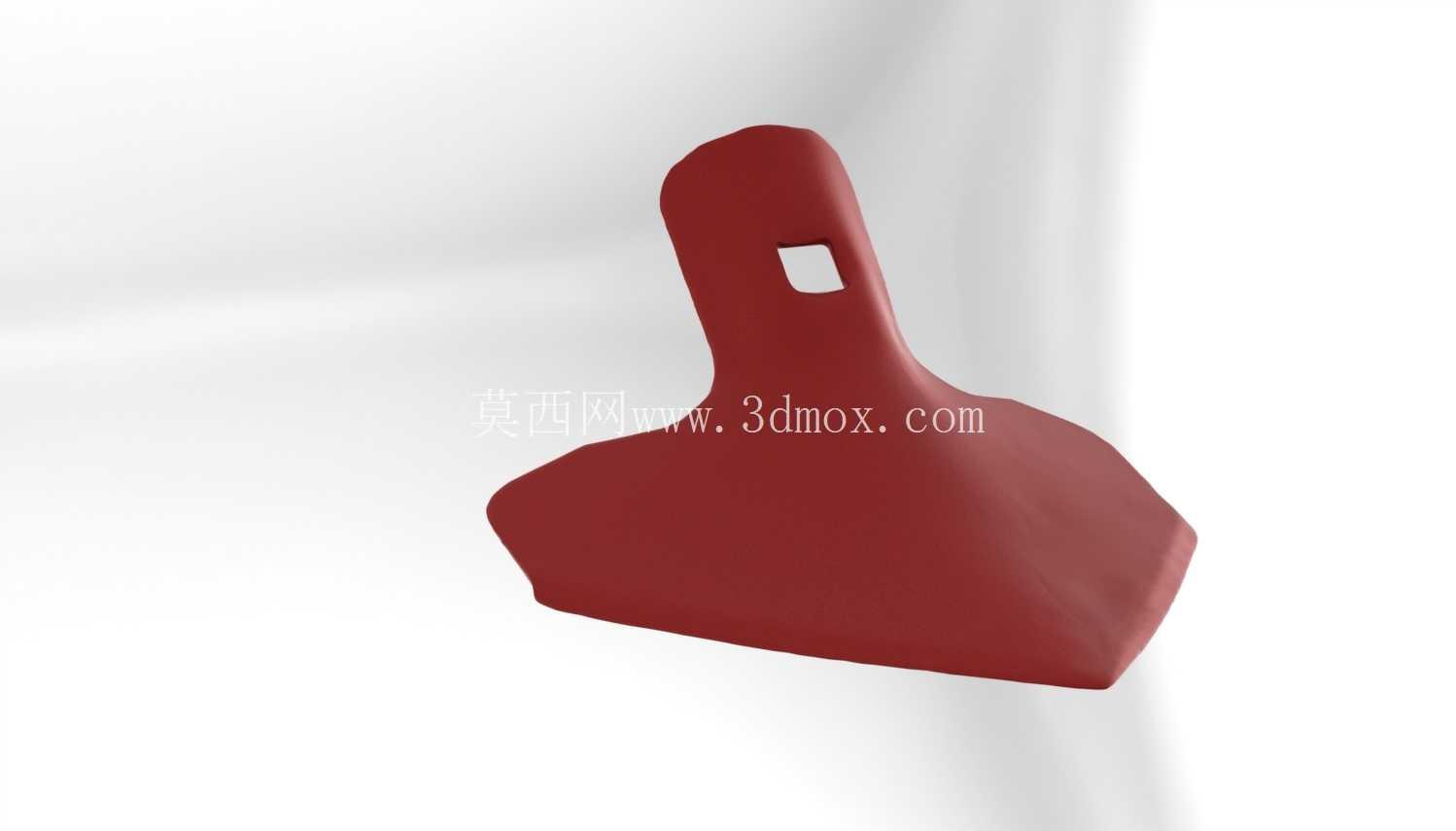

中耕机S齿扫掠单螺栓连接耕作部件

在旱作农田的中耕作业环节，作物行间的表层土壤板结破除、杂草铲除是保障作物根系透气、减少水肥竞争的核心工序，这类作业以往依赖人工锄地，效率极低且作业一致性差，随着中耕机具的普及，配套的耕作触土部件直接决定了作业质量与作业效率，本次涉及的S齿扫掠单螺栓部件，就是中耕机上直接与土壤接触的核心工作零件。

从实际田间作业的工况来看，该部件需要承受土壤的切削阻力、砂石的硬冲击、作物残茬的缠绕拉扯，同时还要保证入土后能顺着S形的曲面将表层土壤抬起、破碎，同时把行间杂草从根部切断，不会出现缠草堵犁的问题。设计时首先确定的是单螺栓安装的结构边界，这种安装方式的核心优势是更换效率高，田间作业时如果部件磨损到限，不需要拆解复杂的连接结构，只需要松开单颗固定螺栓就能快速更换备件，减少停机时间，适配多数中小型中耕机的标准安装座，安装孔位的位置经过反复校核，保证安装后部件的入土角度处于18到22度的最优区间，这个角度下入土阻力最小，不会出现机具翘头或者入土过深拉动机具超负荷的问题。

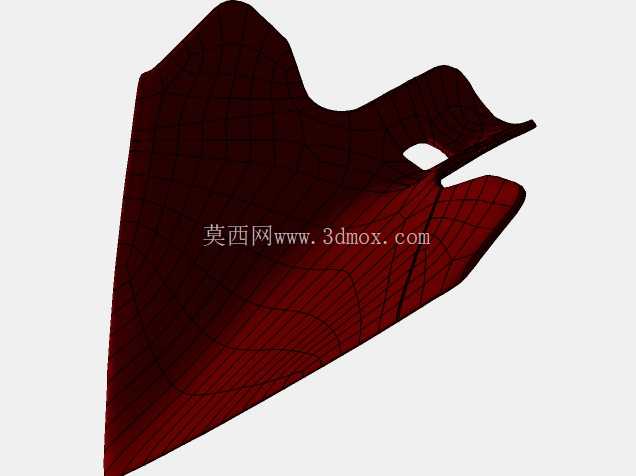

外形上采用扫掠成型的S形曲面，不是简单的平板折弯结构，扫掠路径的曲率是根据土壤流动轨迹设计的，当部件随着机具向前行进时，土壤会顺着S形曲面向上抬升然后自然散落，不会在部件表面粘附堆积，尤其是在湿度偏大的黏重土壤作业时，这种曲面结构能大幅降低粘土的概率，减少作业过程中的人工清理频次。部件的尖端做了收窄加厚处理，最前端的刃口厚度控制在3mm以内，保证入土时的锋利度，同时尖端部位的材料厚度比安装端厚2mm，抵消尖端最先接触土壤、磨损速度最快的问题，延长单次更换后的作业时长。

从安装边界来看，单螺栓的安装孔采用方形沉孔设计，配套的方颈螺栓在安装时可以自动锁止，不需要额外用工具固定螺栓头就能拧紧螺母，田间拆装时只需要一把扳手就能完成操作，安装后部件的横向窜动量控制在0.5mm以内，避免作业过程中部件晃动导致的螺栓剪切断裂问题。部件的整体宽度适配25cm标准行距的中耕作业，不会因为过宽损伤作物根系，也不会因为过窄留下作业死角，S形的曲面高度经过测算，保证作业深度在8到12cm的时候，土壤抬升高度刚好能让表层板结土完全破碎，同时把杂草埋到土层下方，达到除草松土的双重效果。

设计过程中还考虑了部件的受力分布，从尖端到安装端的厚度是渐变的，尖端受力最大的区域厚度最高，往安装端方向逐渐减薄，在保证结构强度的前提下尽可能降低部件自重，减少中耕机的整体负载，降低牵引动力的消耗。曲面的过渡位置全部做了圆角处理，没有尖锐的折角，避免应力集中导致的部件断裂问题，尤其是在碰到土壤里的石块时，曲面结构能让冲击力顺着曲面分散到整个安装座，不会在折角位置出现应力断裂。

在实际作业验证中，这种S形扫掠结构相比传统的直柄锄齿，作业阻力能降低17%左右，相同牵引动力下可以带更多的作业行数，作业后的土壤碎土率提升20%以上，表层土壤的平整度更好，不会出现大的土块堆积。单螺栓的连接结构经过上千小时的田间作业验证，没有出现螺栓松动或者剪切断裂的问题，更换单个部件的时间不超过2分钟，非常适合农忙时节的快速维保需求。部件的入土面做了微弧处理，作业时能保持稳定的耕深，不会因为土壤硬度变化出现忽深忽浅的问题，对作物根系的保护效果更好，中耕作业后不会出现伤苗率超标的情况。
