弯头伸缩式收音机拉杆通讯天线结构

　　日常接触的手持调频收音设备、小型手持对讲机、老式便携通讯终端里，这类弯头伸缩拉杆天线是信号收发链路里最常见的外露部件，很多刚接触结构设计的工程师容易把它当成简单的金属杆组件，实际落地时要兼顾的边界条件远不止外观匹配。先从实际使用场景说，这类天线主要适配手持类便携通讯、收音设备，用户在信号较弱的区域会主动拉长天线提升信号接收增益，收纳时完全缩回可以缩小设备整体外廓，避免携带过程中天线被磕碰弯折，弯头结构的设计核心是让天线主体可以在一定角度范围内调整指向，不用刻意转动整个设备就能对准信号源方向，提升手持使用时的操作便利性。

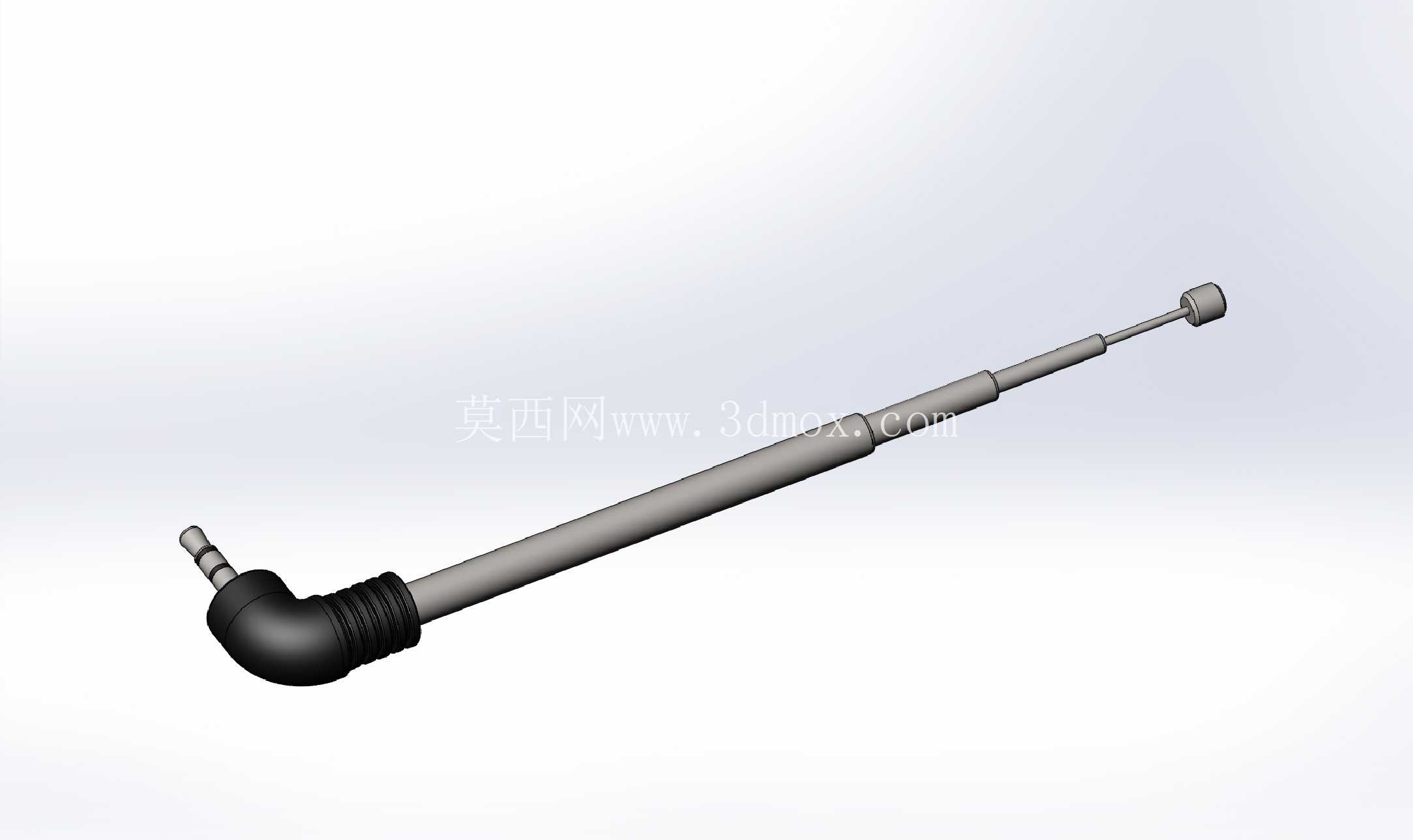

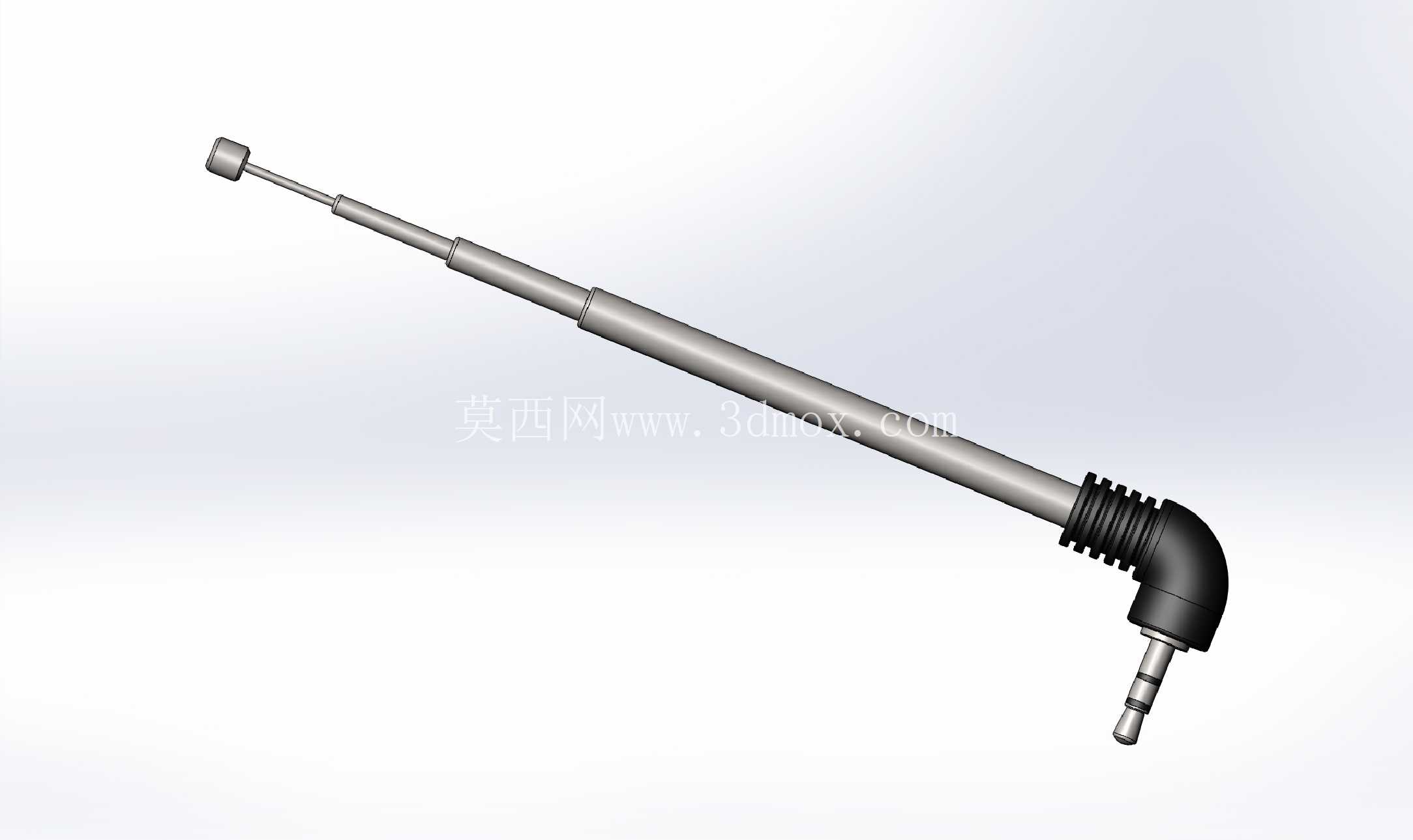

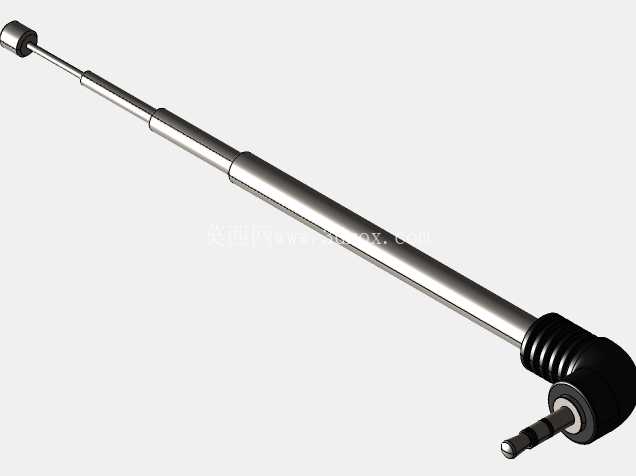

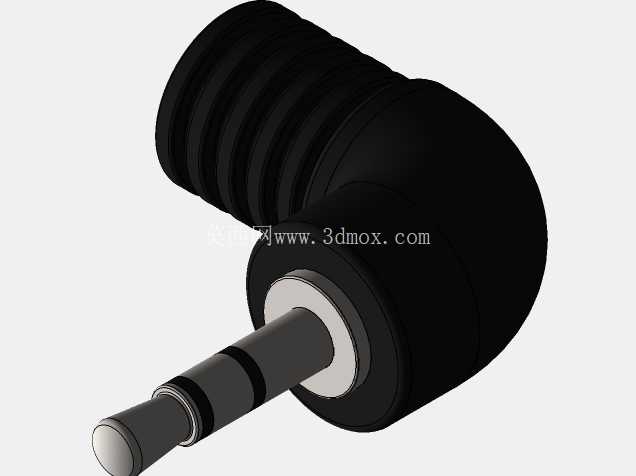

　　从功能特性拆解，整根天线采用多节嵌套的薄壁金属管结构，节与节之间依靠管壁的弹性胀接实现阻尼定位，不管是拉伸到任意长度还是调整弯折角度，都能保持当前姿态不会自行滑落，根部的黑色橡胶弯折段内部包裹有金属连接簧片，既可以实现90度范围内的角度弯折调整，又能保证天线振子与设备内部射频电路的导通可靠性，末端的3.5mm规格插接头直接对应手持设备侧边的音频/射频复合接口，不需要额外焊接固定，插装到位就能完成电气连接，末端的金属限位帽可以避免最细的一节天线杆完全缩入粗管内部脱出，同时也能在天线完全缩回时作为端部的防护结构。

　　设计思路上要优先考虑伸缩行程的匹配，多节金属管的单节长度要根据设备收纳腔的深度确定，完全缩回后天线外露长度不能超过设备本体厚度的1.5倍，避免放入口袋、工具包时剐蹭布料，完全拉伸后的总长度要对应工作频段的1/4波长要求，保证信号接收的增益满足设计指标，弯折段的橡胶硬度要控制在邵氏60-65度区间，太硬会导致用户调整角度时需要施加过大的力，手感生涩还容易掰断根部的连接插针，太软则无法保持调整后的角度，天线容易因为自重垂落改变指向。安装边界方面，根部插接头的直径、有效插合长度要和设备侧的接口尺寸完全匹配，插合后天线根部与设备外壳之间要预留0.3-0.5mm的间隙，避免弯折调整时橡胶段摩擦外壳表面造成掉漆，伸缩管的节间配合间隙要控制在0.02-0.05mm，间隙过大会导致天线拉伸后出现径向晃动，影响信号接收的稳定性，间隙过小则会在温湿度变化时出现伸缩卡滞，尤其是低温环境下金属管收缩率一致的前提下，表面氧化层厚度增加容易导致抽拉不顺。

　　实际建模过程中要注意每一节金属管的端部收口结构，收口处的圆角要处理均匀，避免抽拉时出现尖锐边角刮擦内壁镀层，长期使用后出现接触不良的问题，根部的橡胶弯折段要做等壁厚设计，弯折时的应力集中区域要做局部加厚处理，反复弯折上千次也不会出现橡胶开裂、内部簧片断裂的问题，这类结构看起来简单，实际要兼顾手感、可靠性、信号性能三个维度的要求，很多量产机型出现的天线接触不良、弯折断裂、抽拉卡滞问题，本质都是在这些细节尺寸的公差匹配上没有做足验证。
