立式单工位液压压装成型设备结构设计

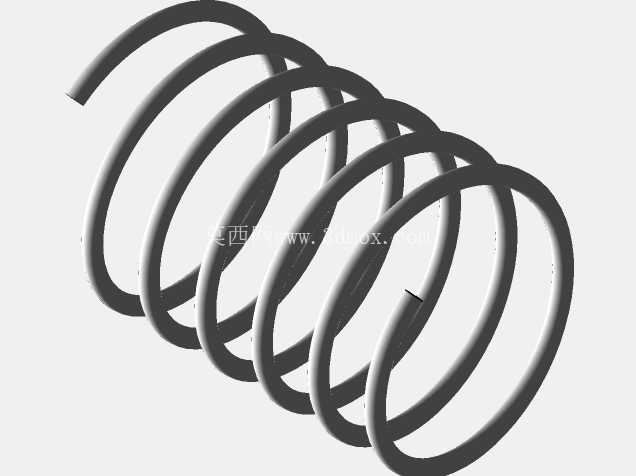

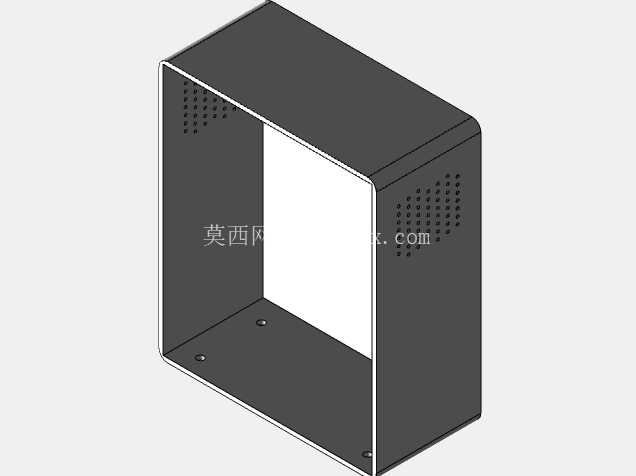

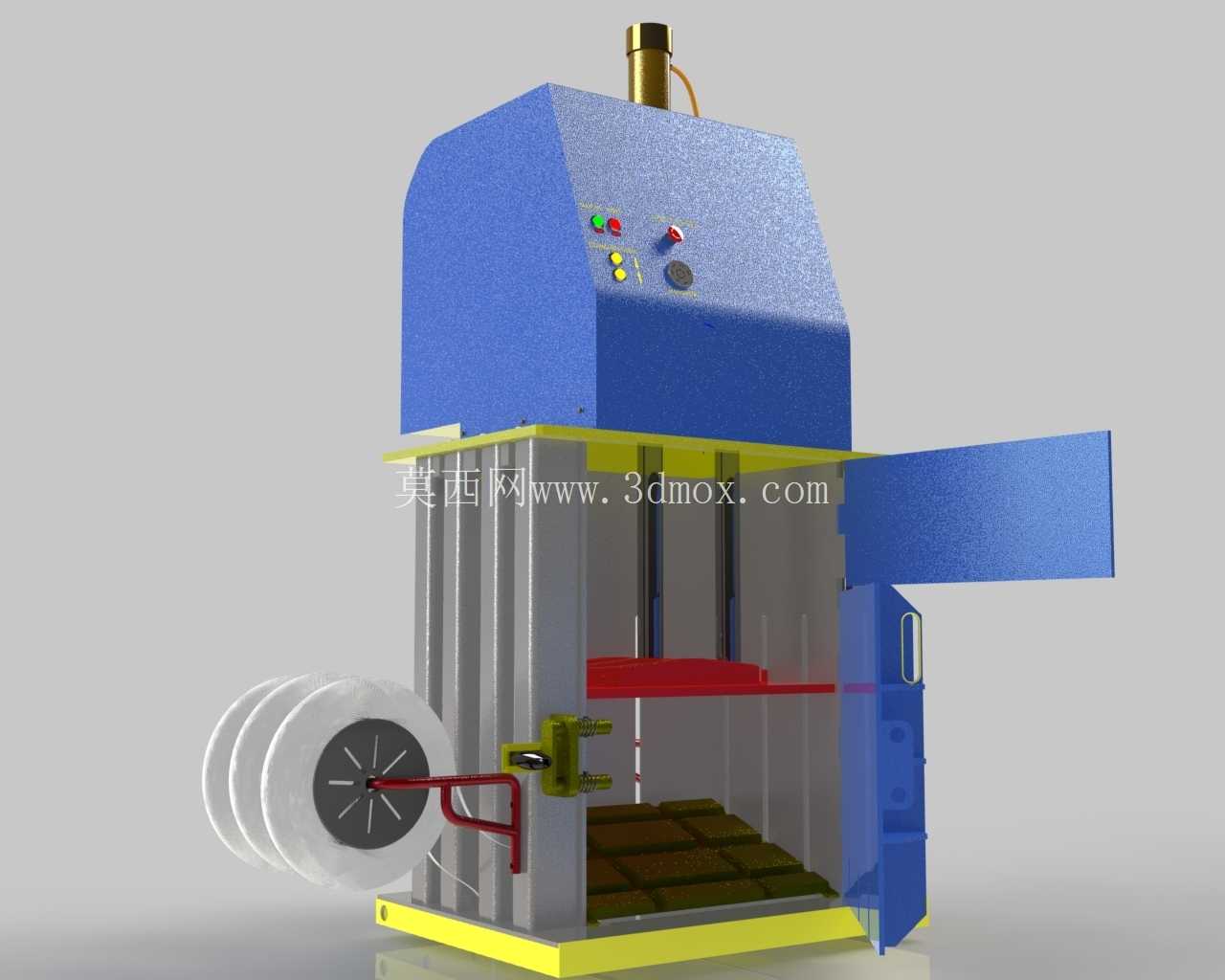

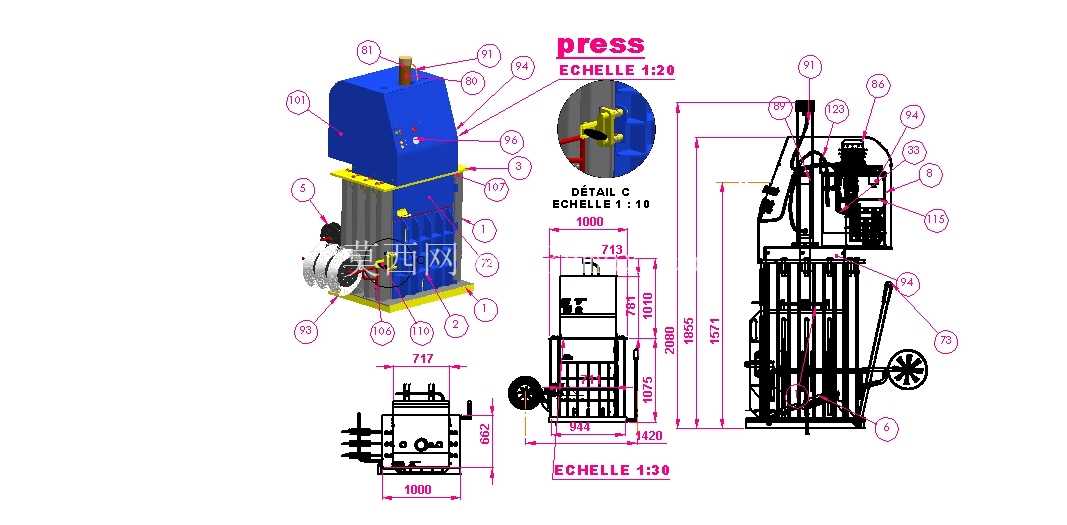

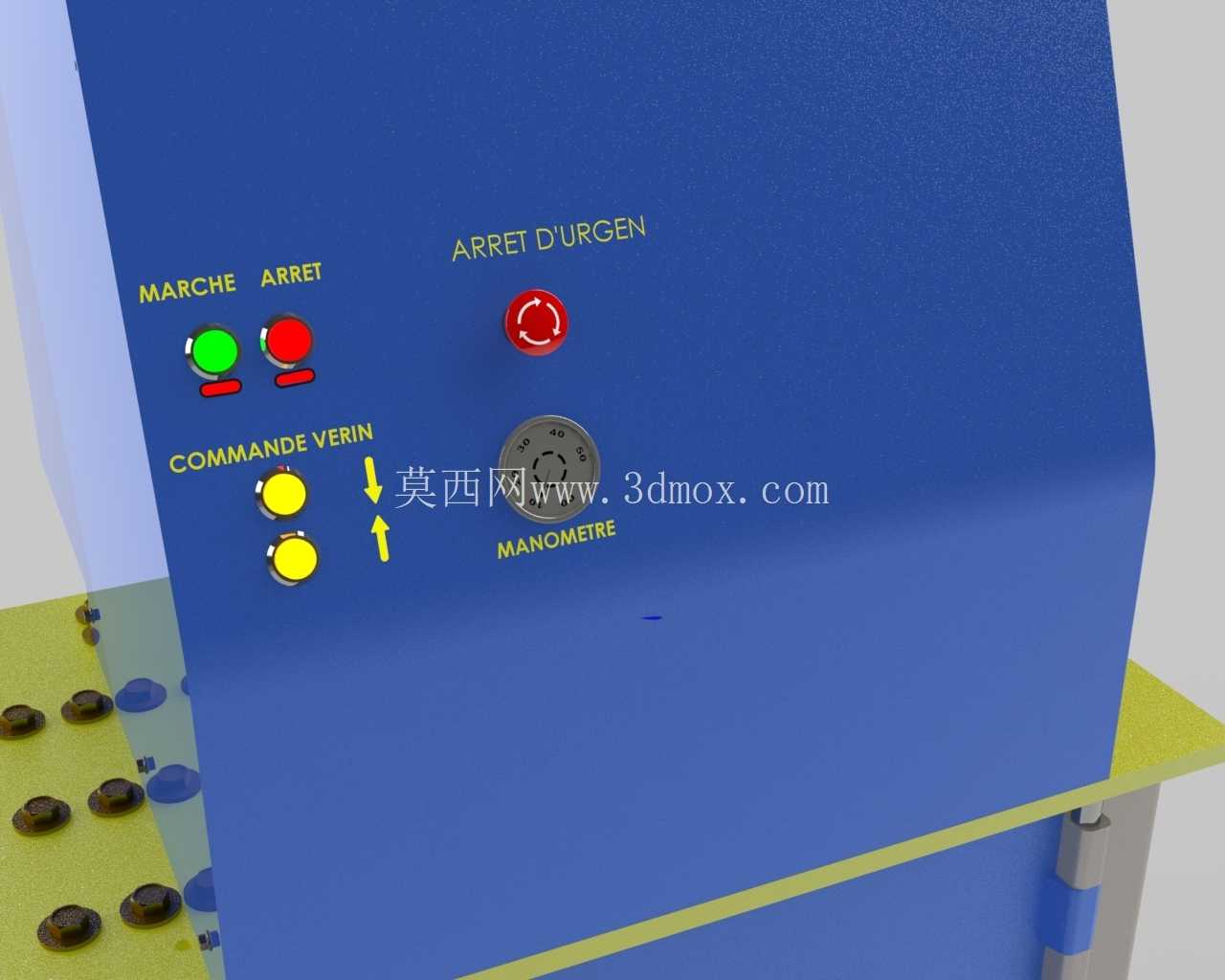

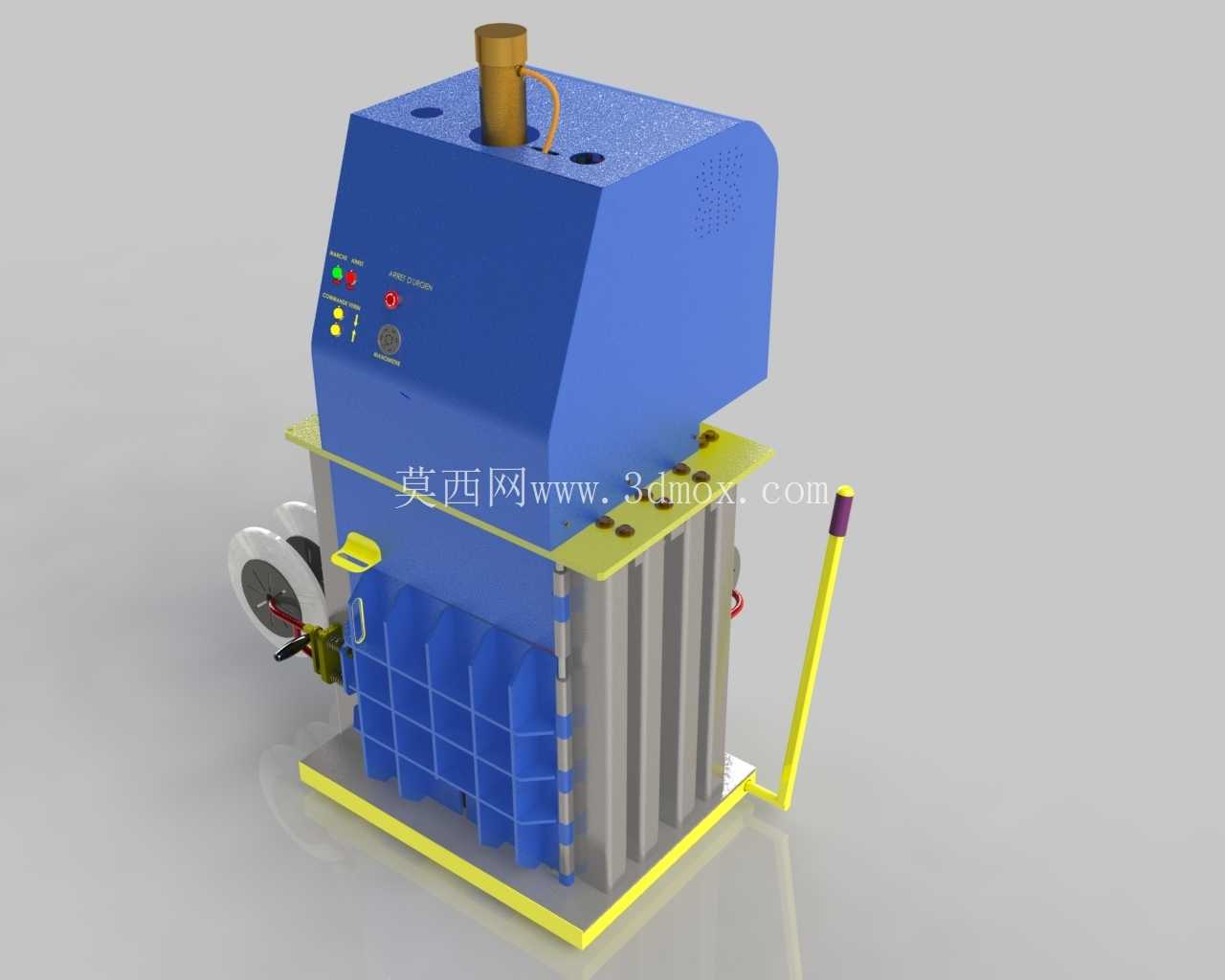

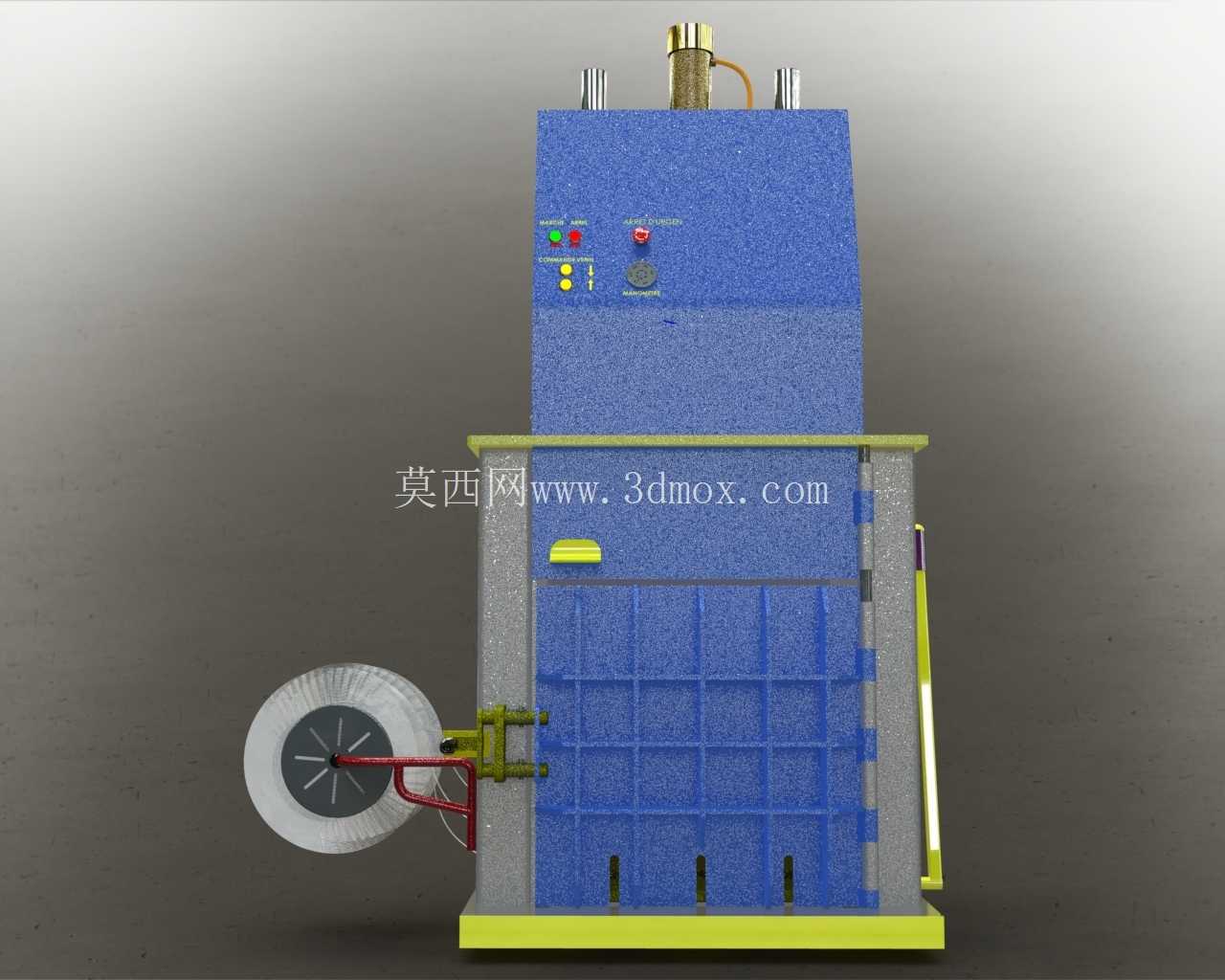

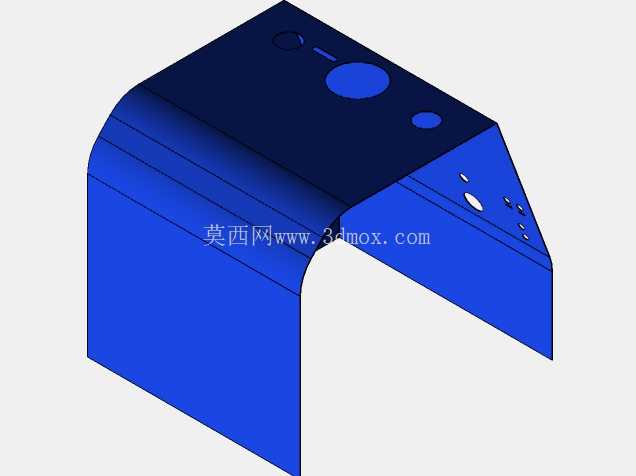

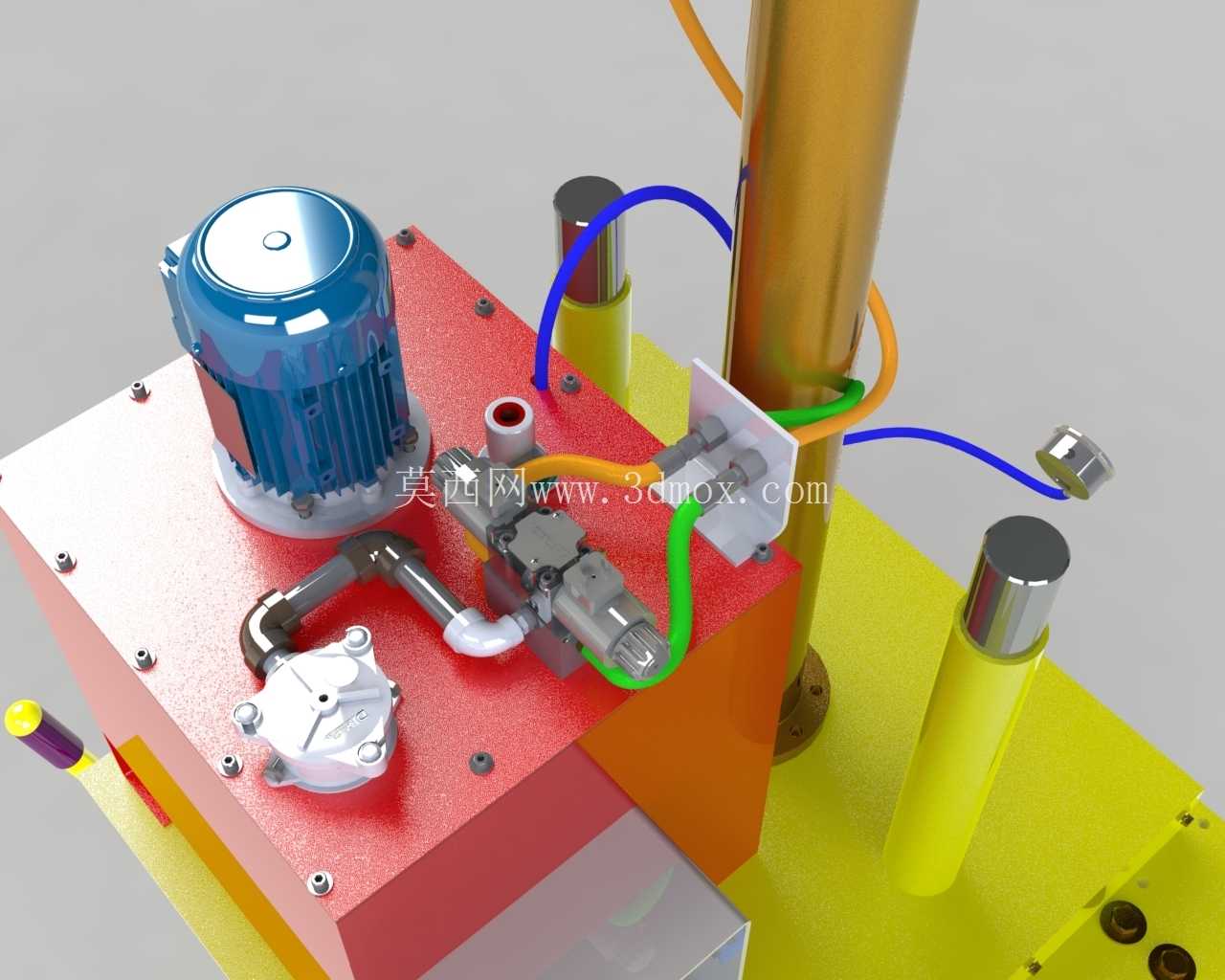

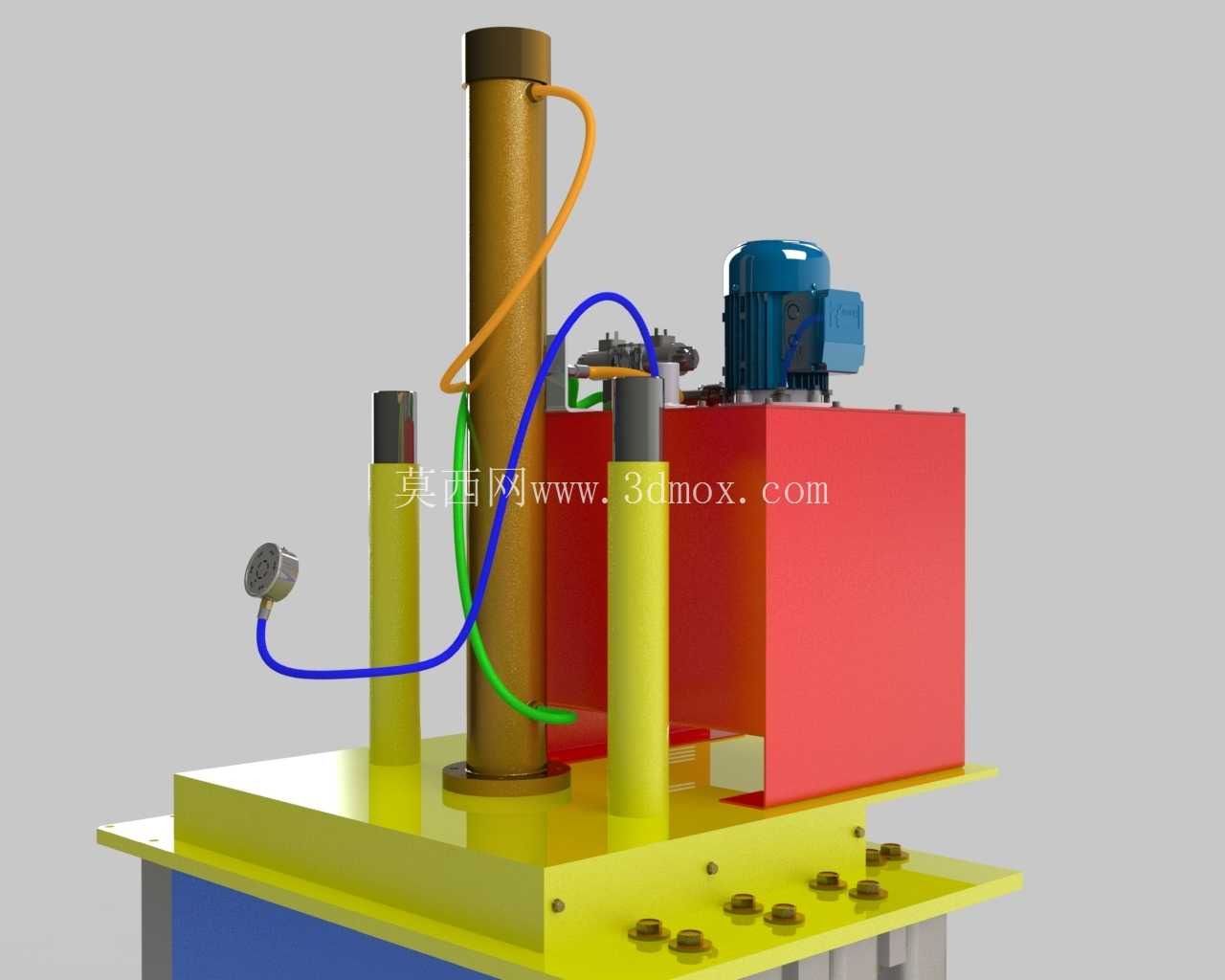

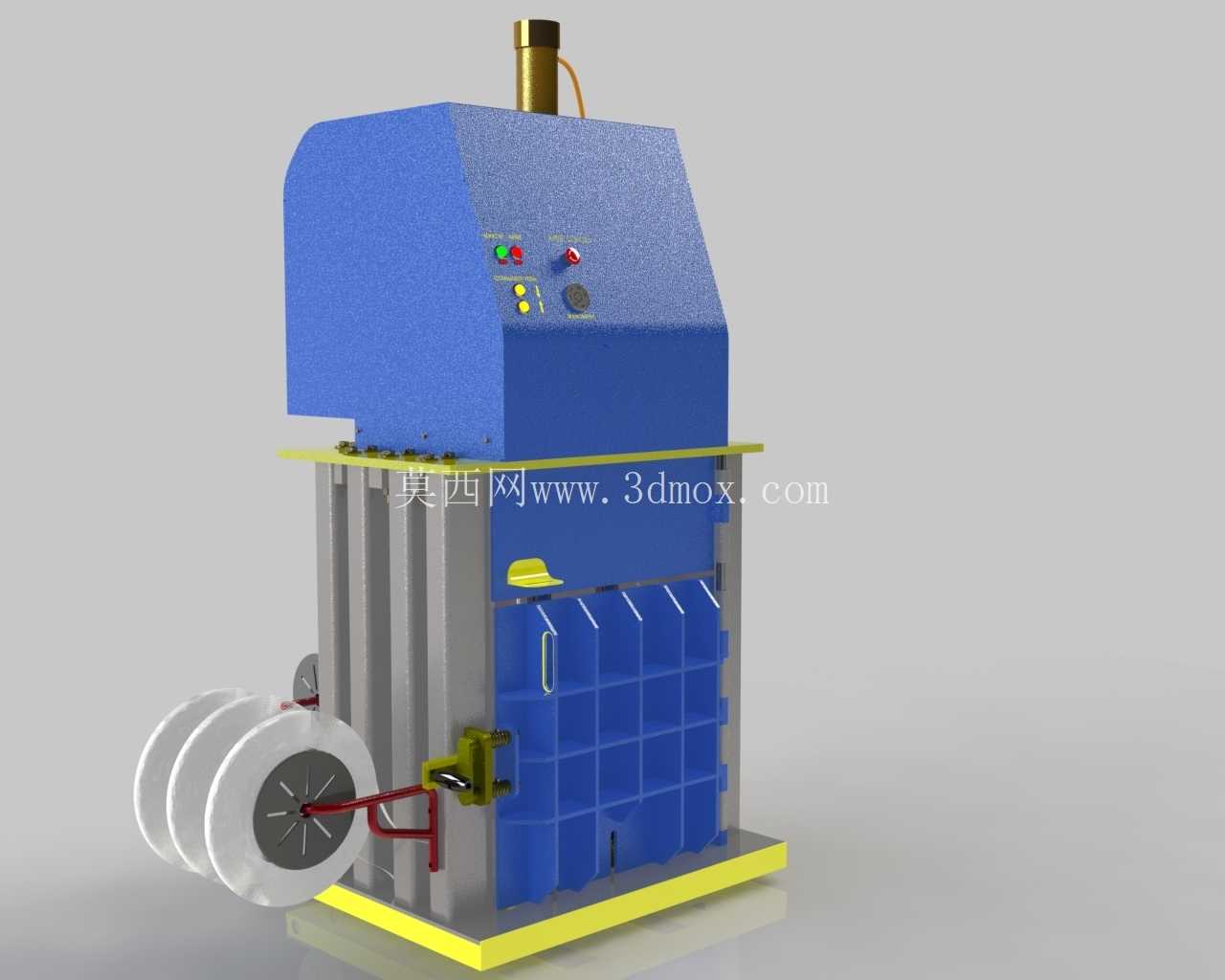

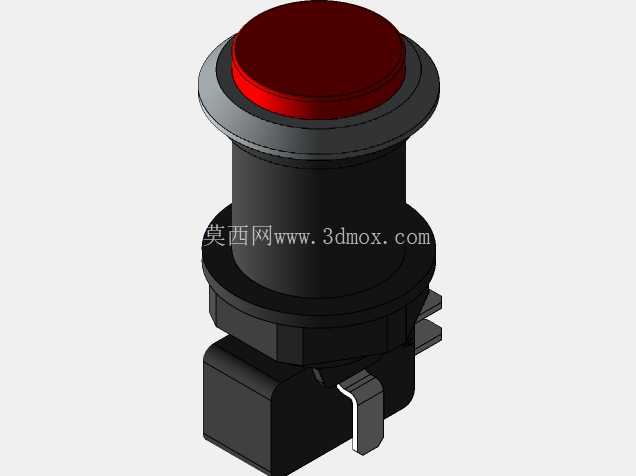

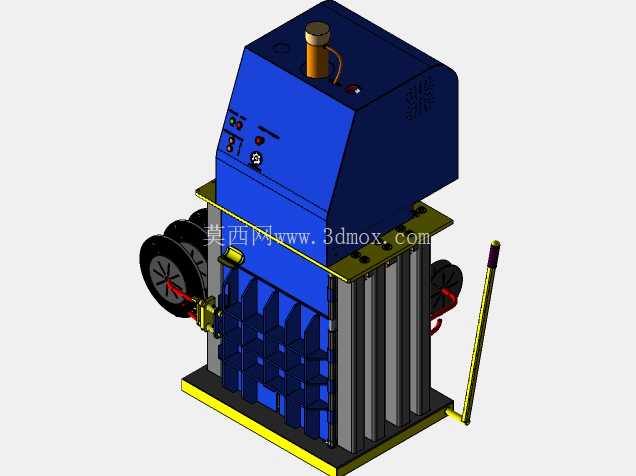

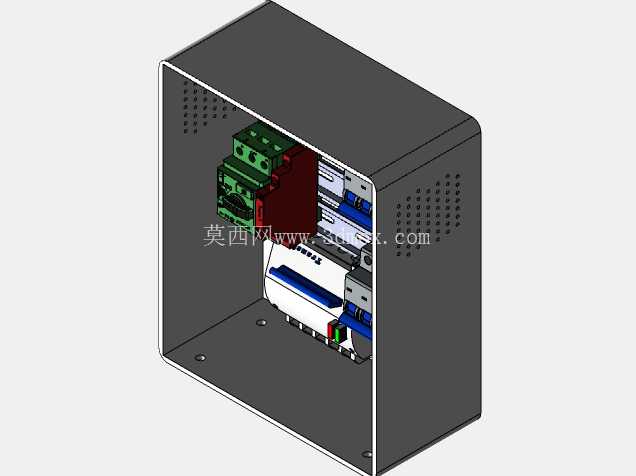

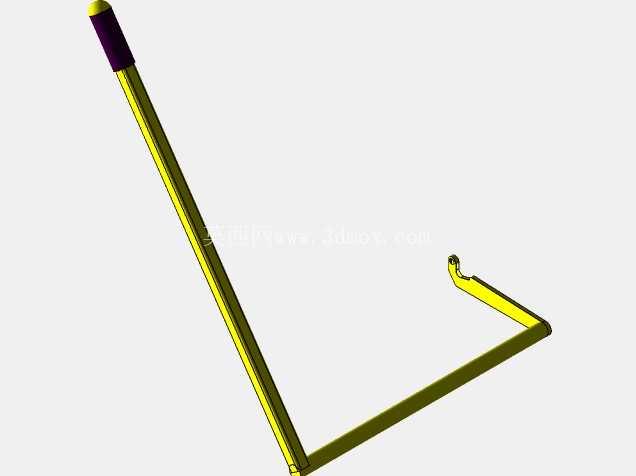

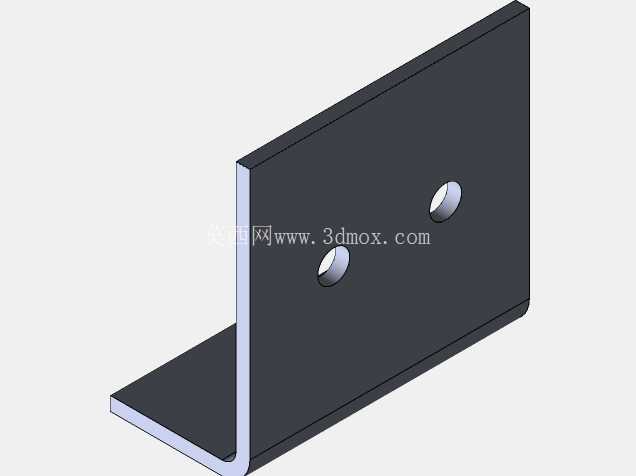

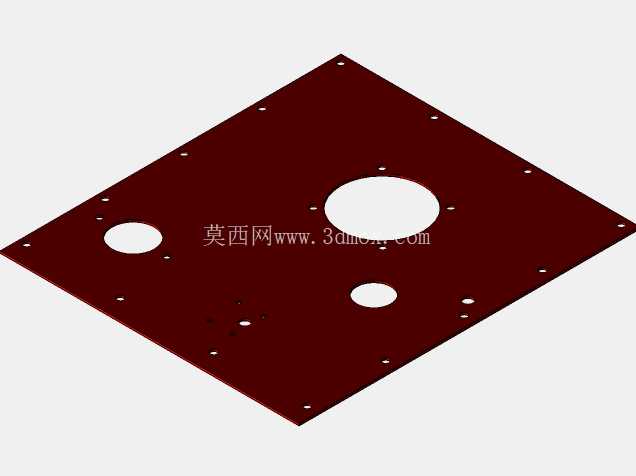

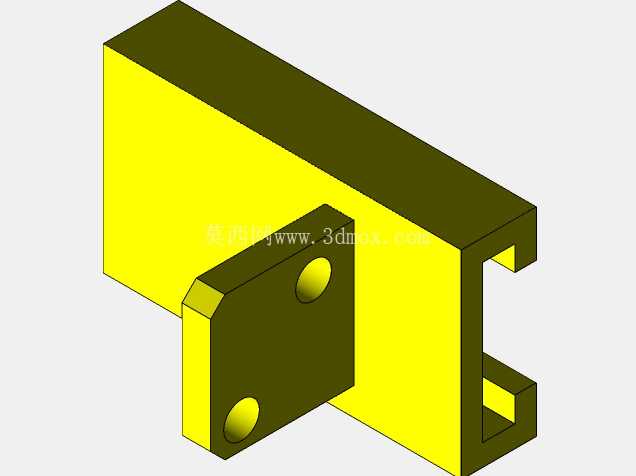

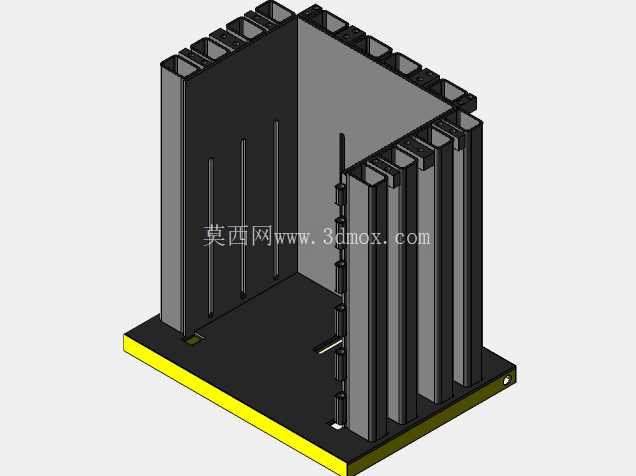

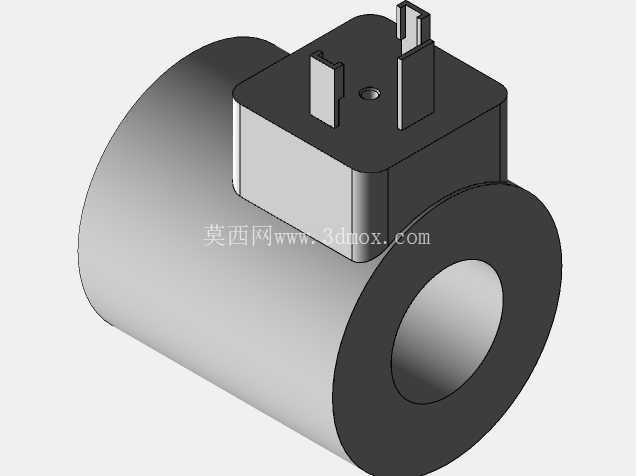

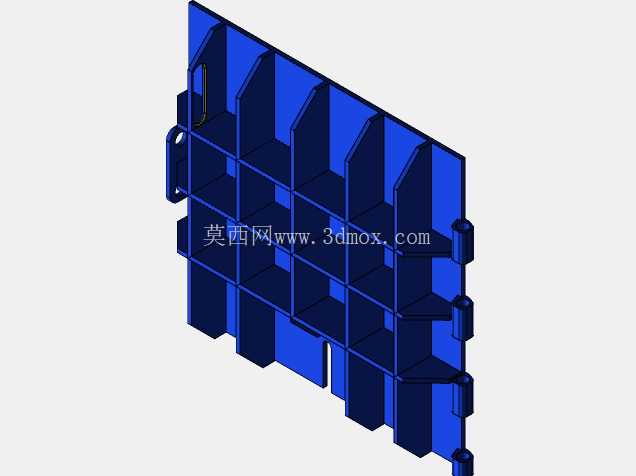

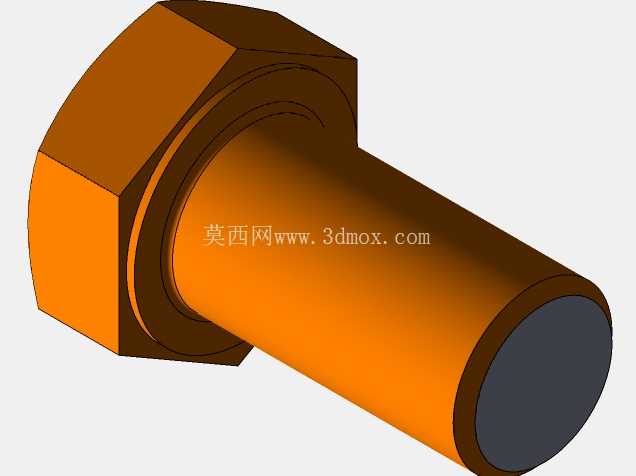

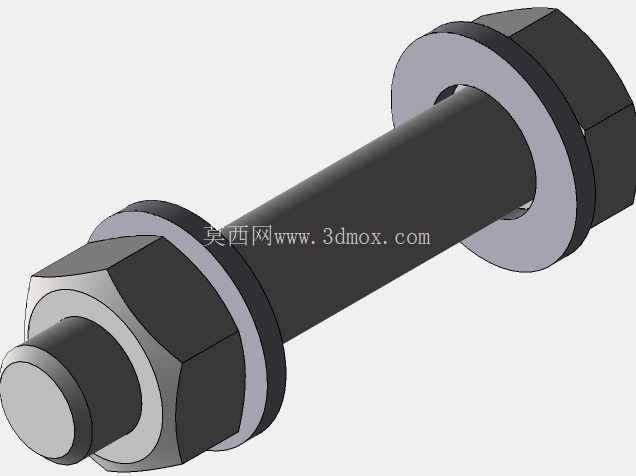

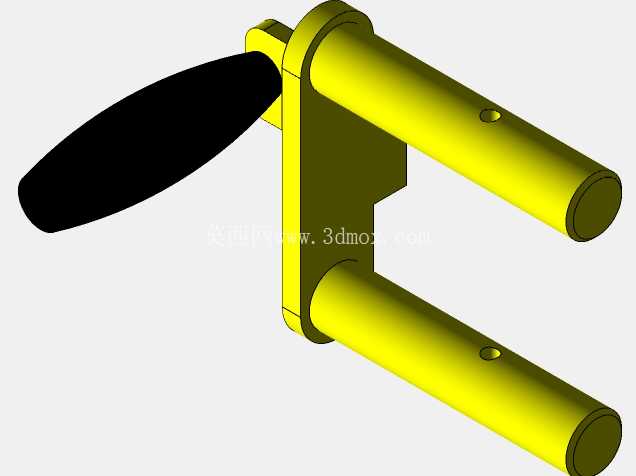

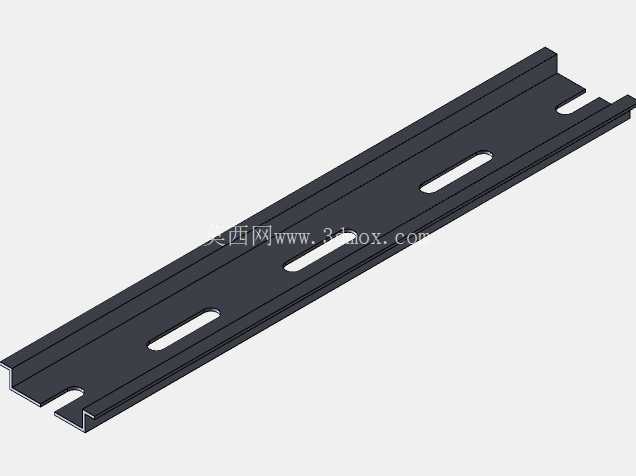

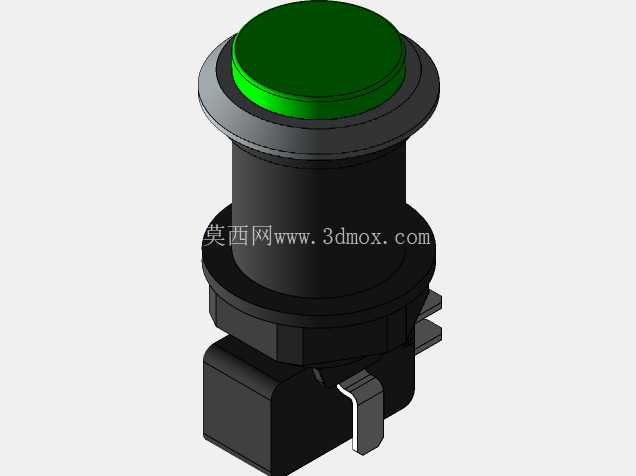

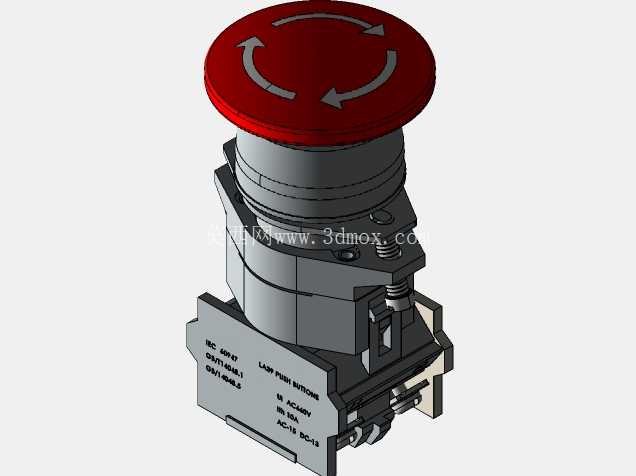

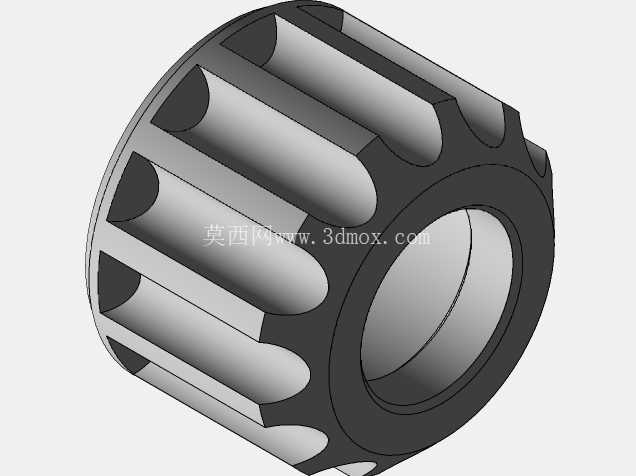

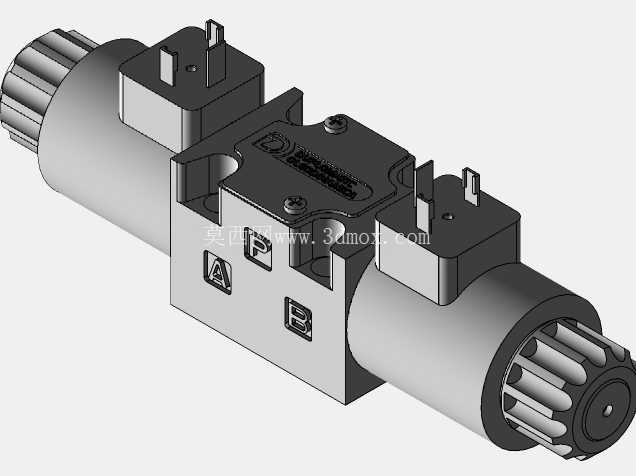

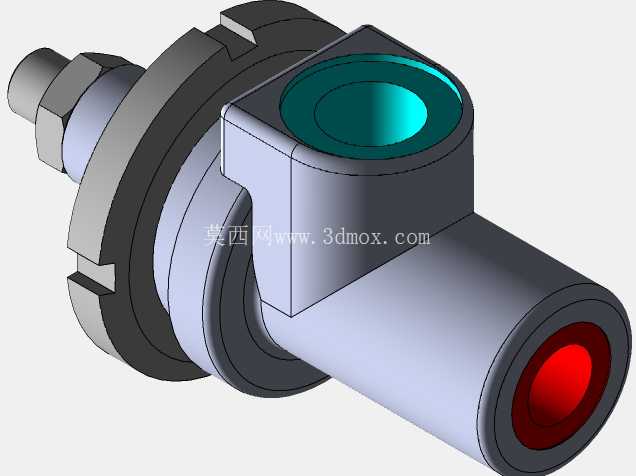

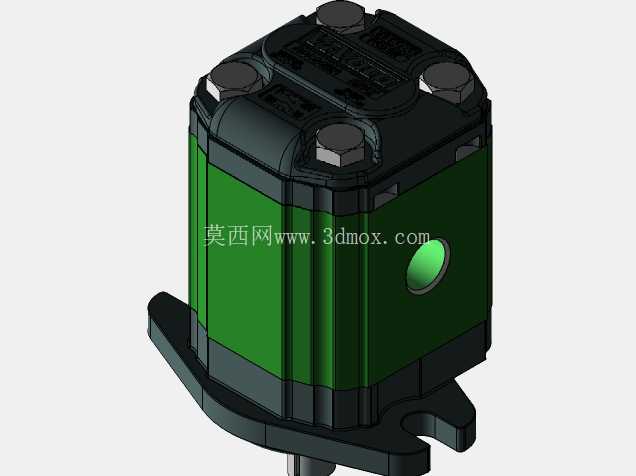

　　从结构设计逻辑来看，设备上半部分为集成式液压动力与控制舱，蓝色罩壳内部集成了液压泵站、控制阀组以及电气控制回路，控制面板外露在舱体正面倾斜面上，排布有启动、停止、急停按钮以及压力调节旋钮、行程限位指示灯，操作人员站在设备正前方即可完成所有参数调整与操作动作，无需绕到设备侧方，符合人机工程学的操作高度设计，避免长期操作的肢体疲劳。机身主体的承压立柱采用多根加厚矩形型钢拼接焊接结构，焊接后经时效处理消除内应力，避免长期承压出现机身形变，立柱正面排布有T型槽结构，用于安装固定工装夹具、定位靠山以及下模座，可根据不同加工工件的尺寸快速更换适配工装，无需对机身主体进行二次加工。这款立式液压压装设备的三维结构，核心面向中小零部件的压装、校形、浅拉伸以及小型铸件的切边工序场景，在五金加工、汽配零部件生产、小型塑料制品压制成型的车间工位上十分常见，区别于大型四柱液压机的大吨位大行程设计，该设备采用单柱立式C型开式结构布局，操作侧预留了足够的工件上下料空间，操作人员无需侧身避让机身结构即可完成工件的取放与定位，适配小批量多品种的柔性生产需求。

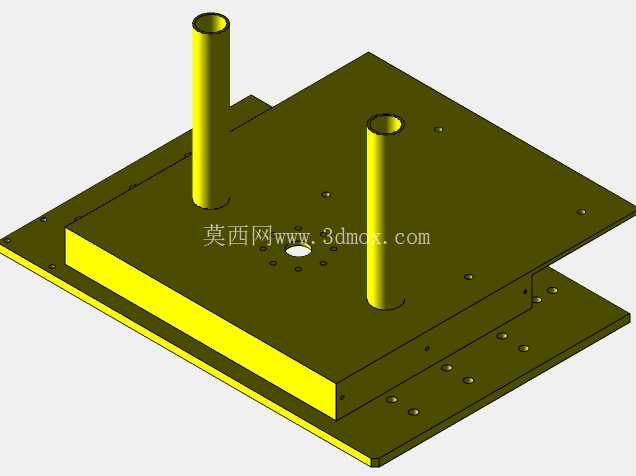

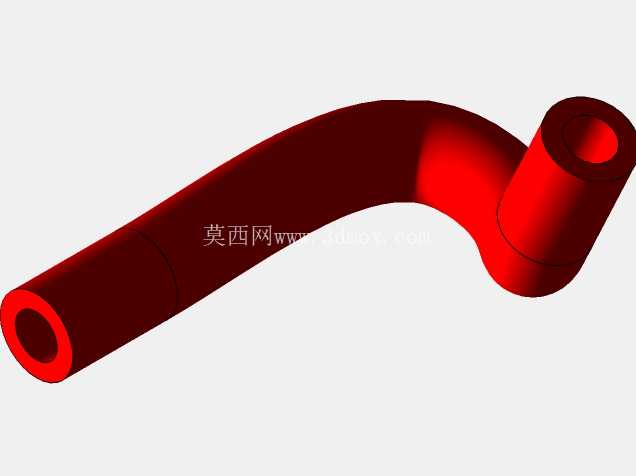

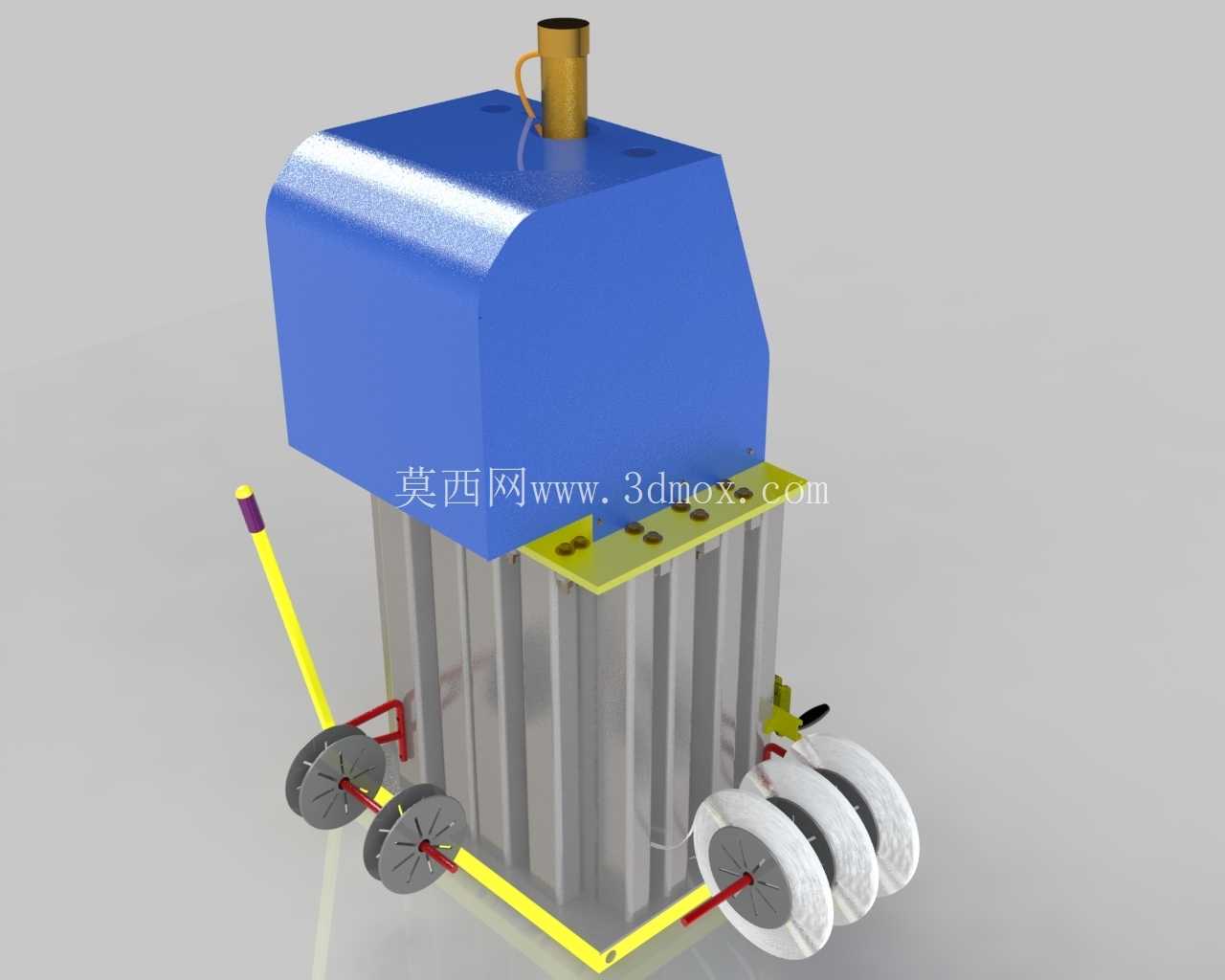

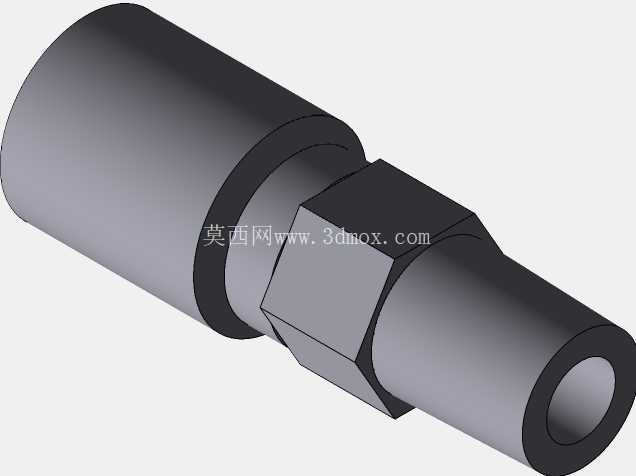

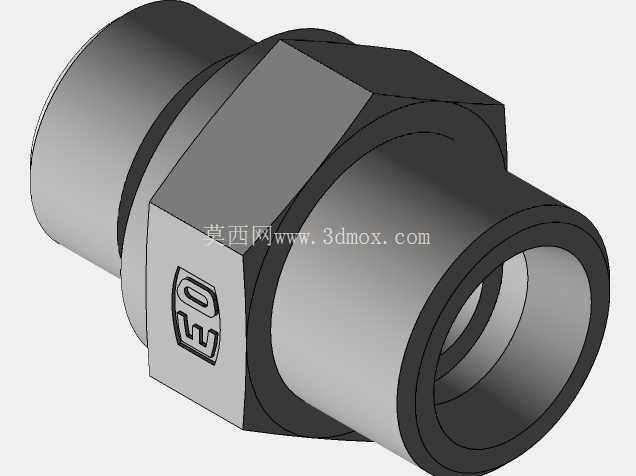

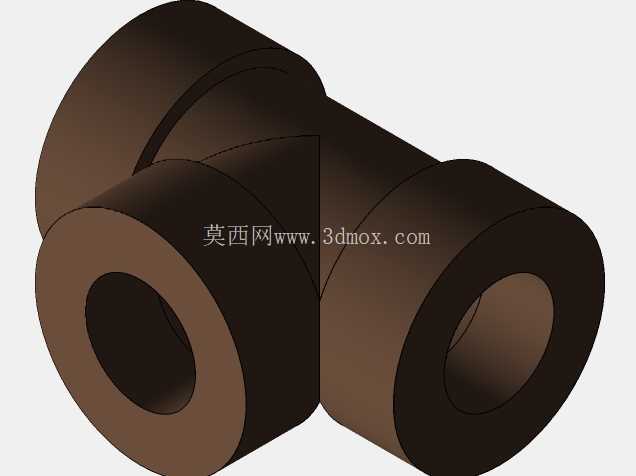

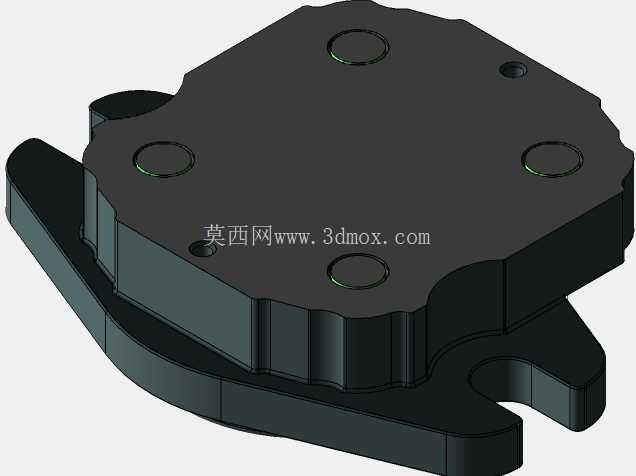

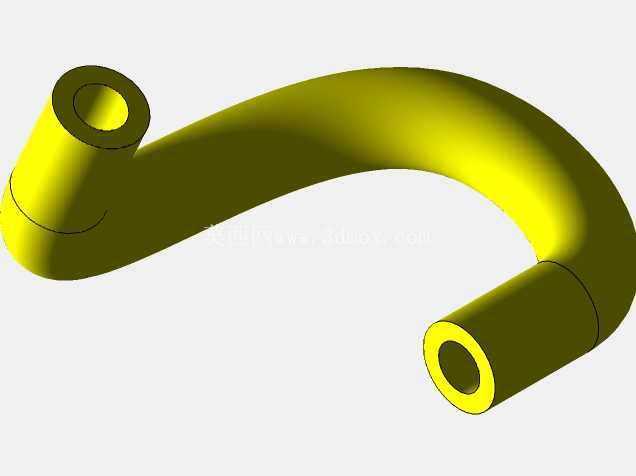

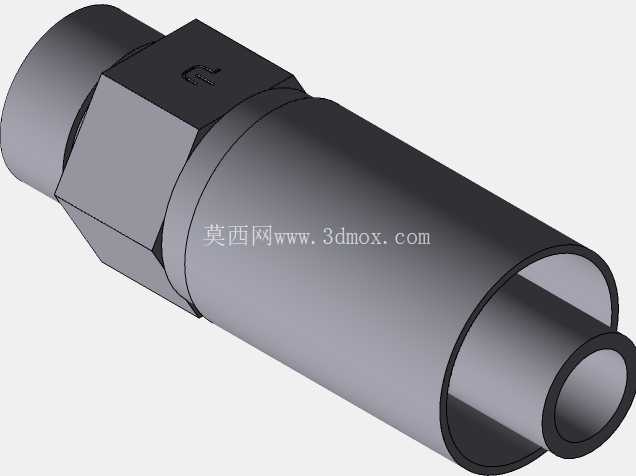

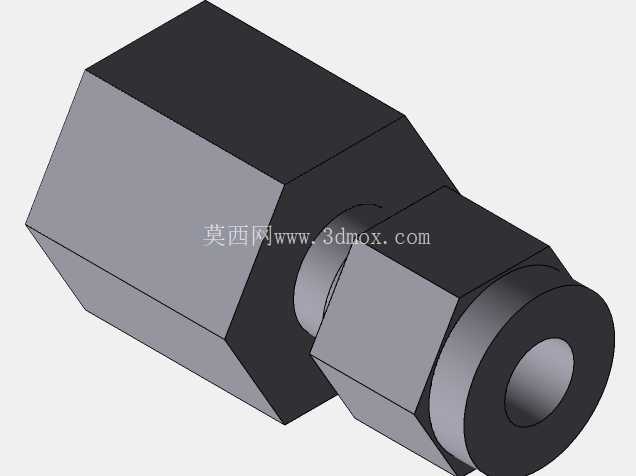

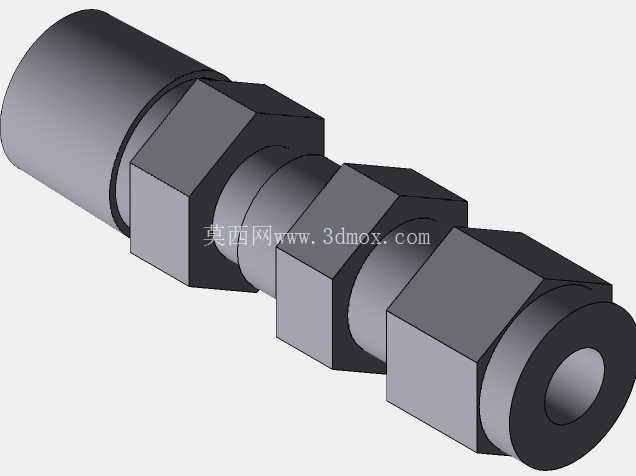

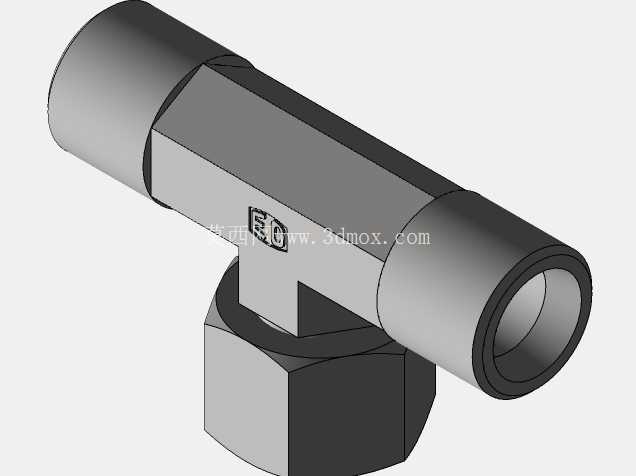

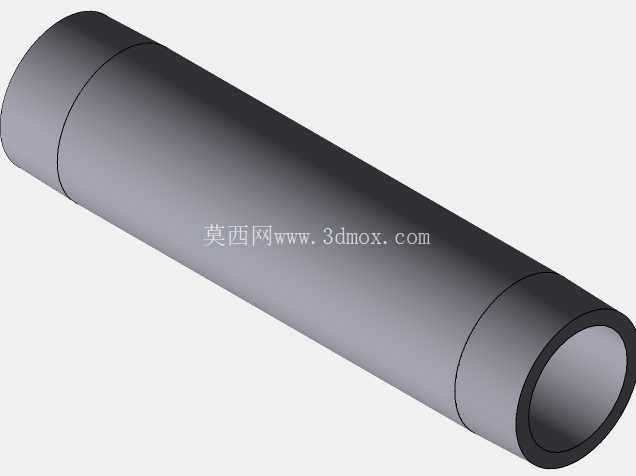

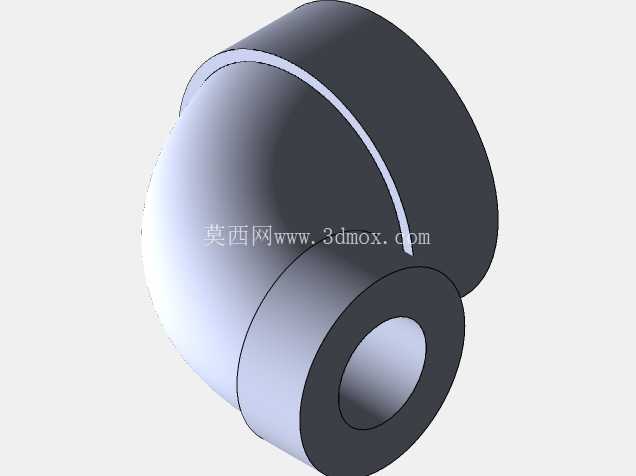

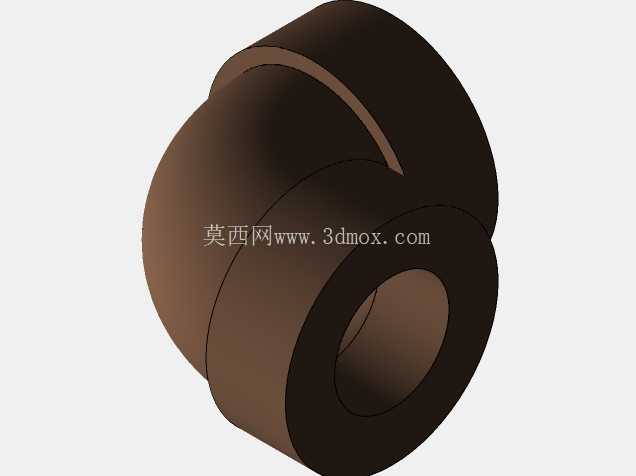

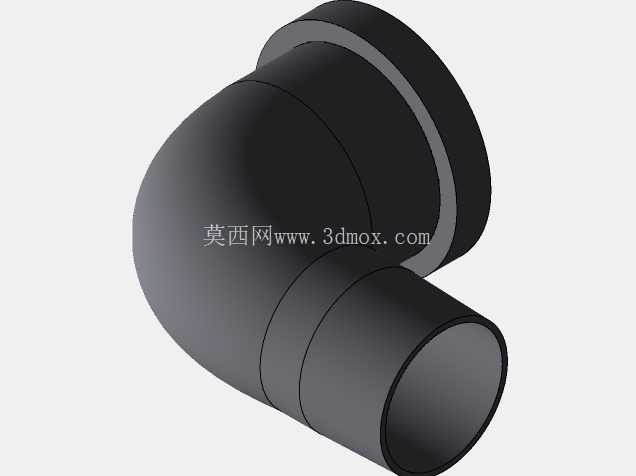

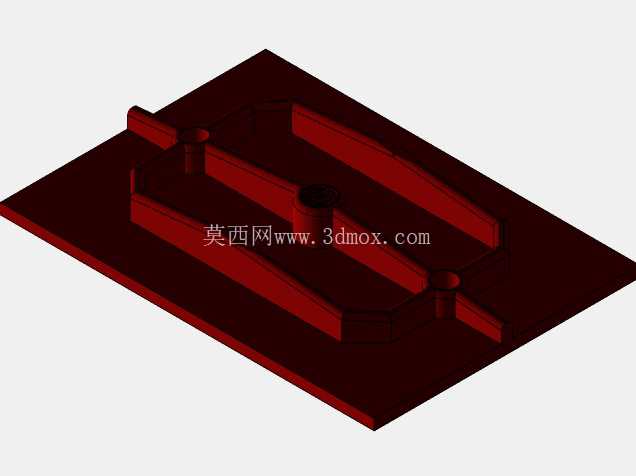

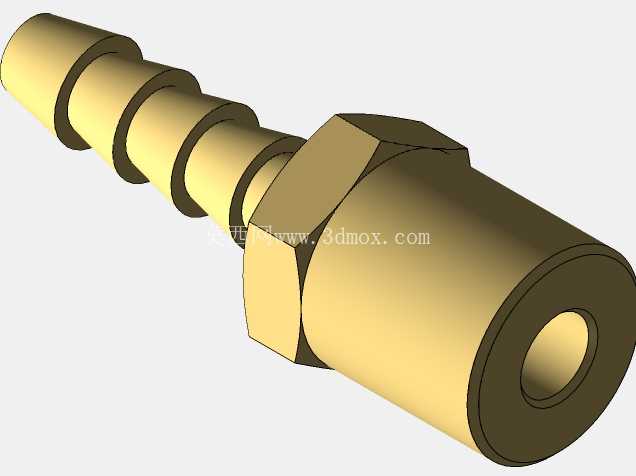

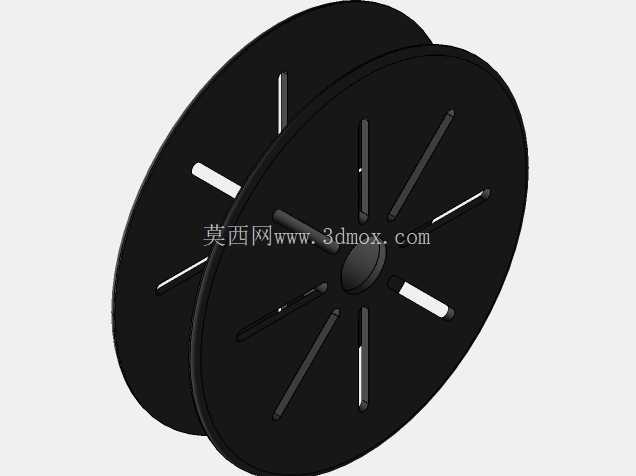

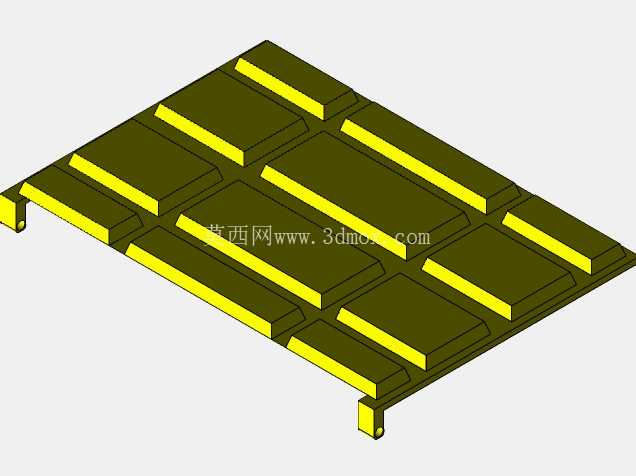

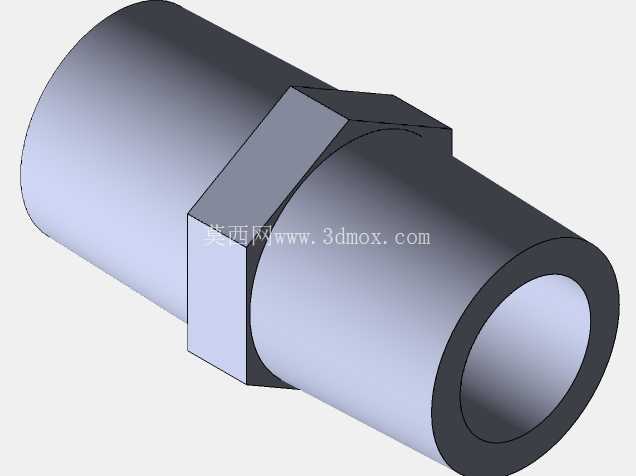

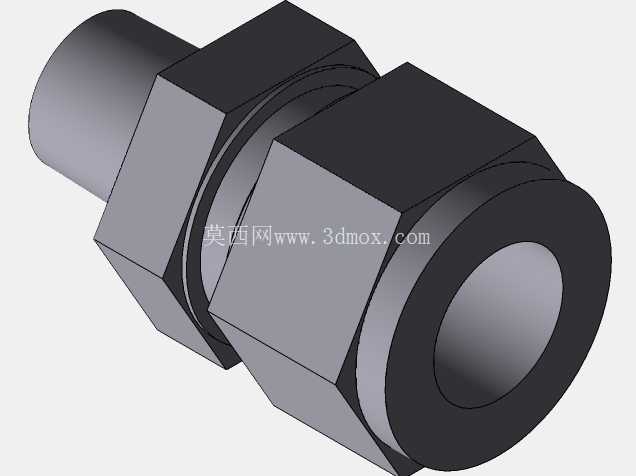

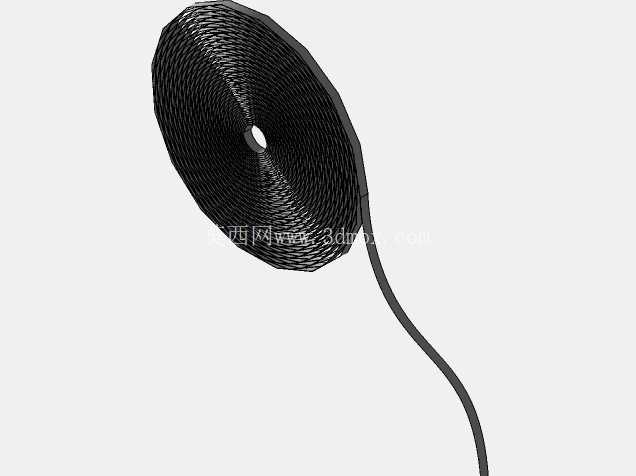

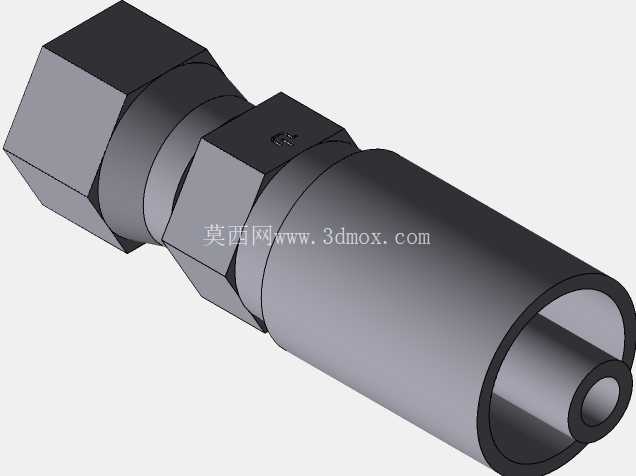

　　设备下部的工作台面采用加厚钢板铣平加工，平面度控制在0.05mm/㎡范围内，保证下模安装的基准精度，工作台边缘设置有黄色安全警示条，明确标注设备的危险作业区域，避免操作人员误将肢体伸入压头作业区间。设备侧面设置的三组滚轮式管路收纳结构，用于外接液压管路、冷却管路以及气动辅助管路的排布，避免管路拖地造成磨损或者干涉工件上下料动作，管路固定座采用可调节角度的铰链结构，可根据外接设备的位置调整管路走向，减少管路弯折造成的通径损失。

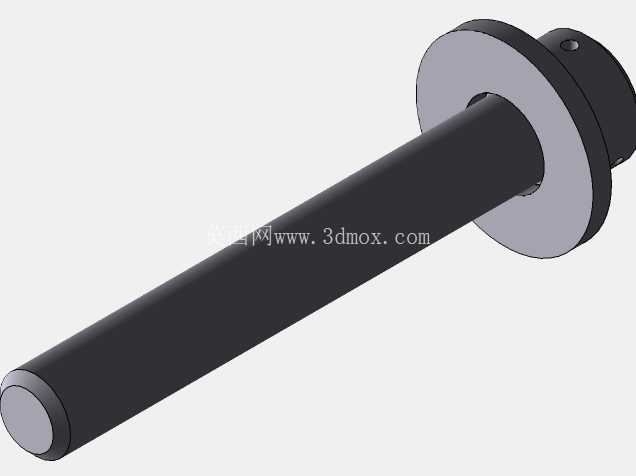

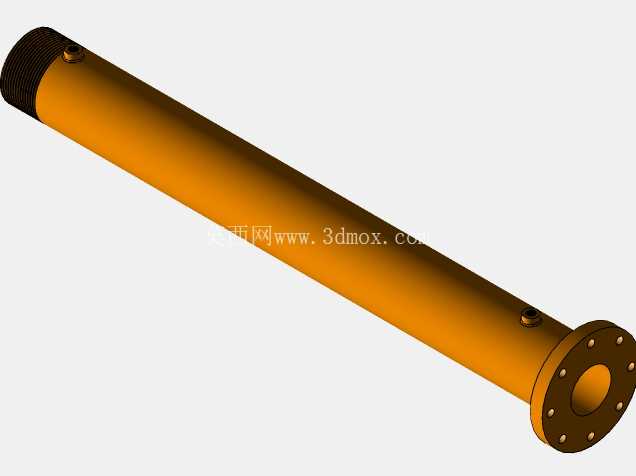

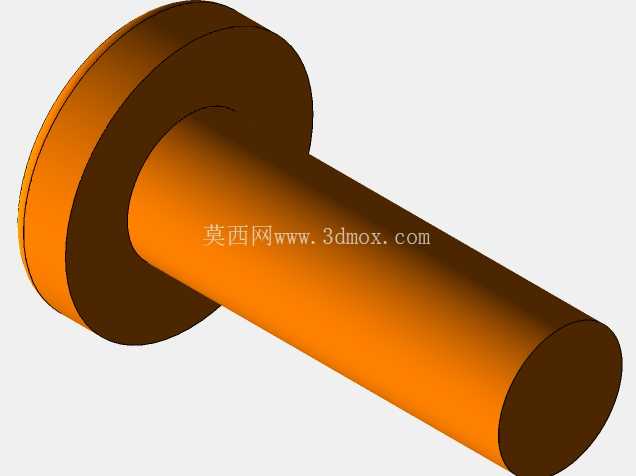

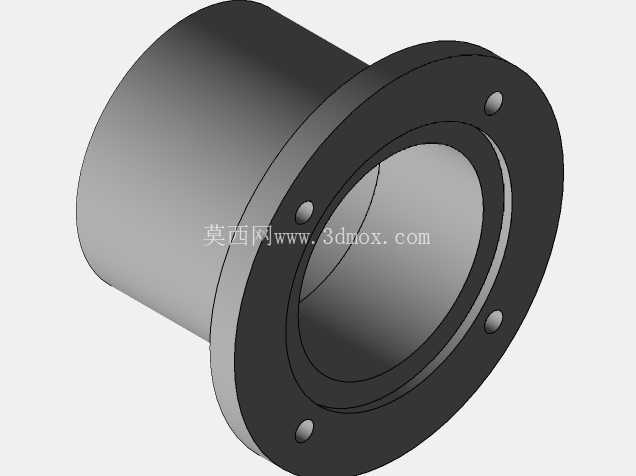

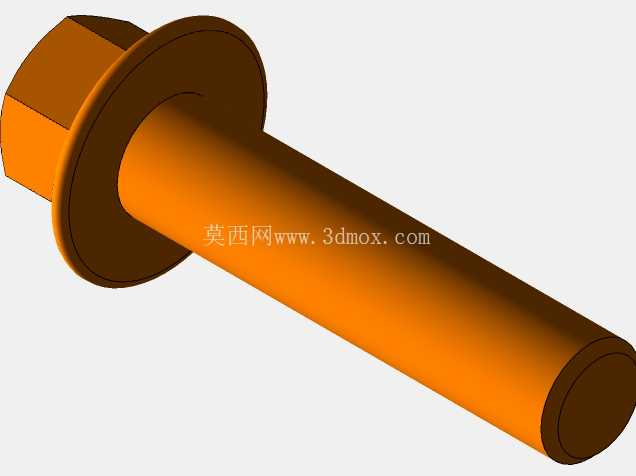

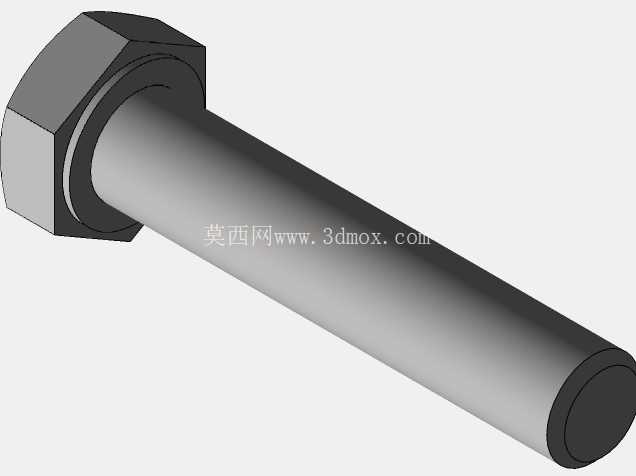

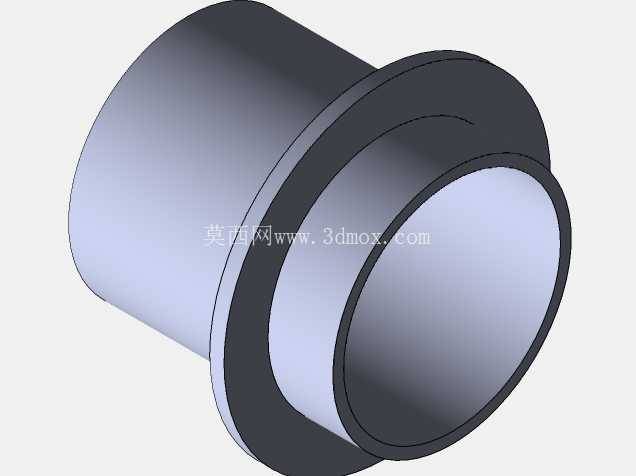

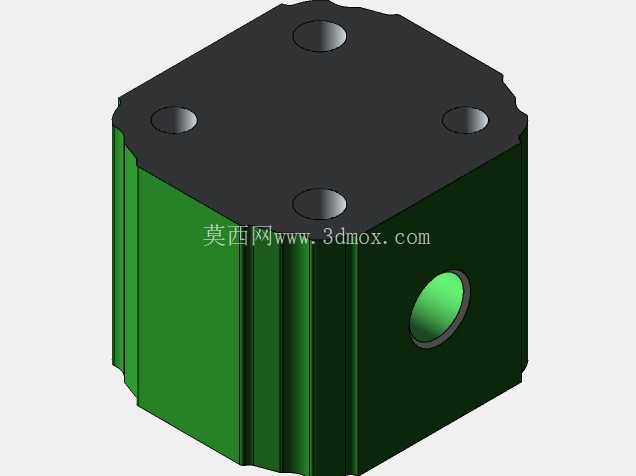

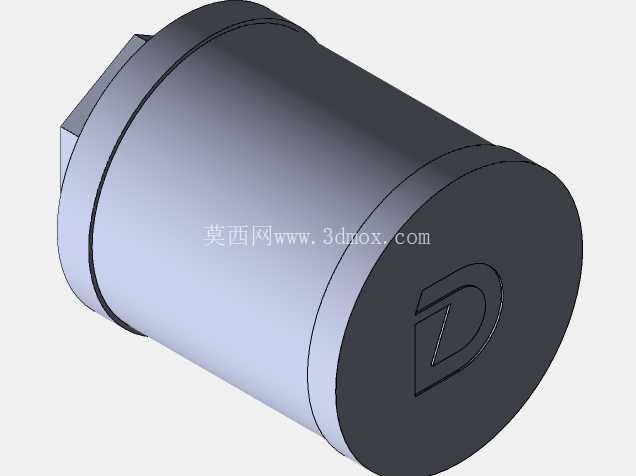

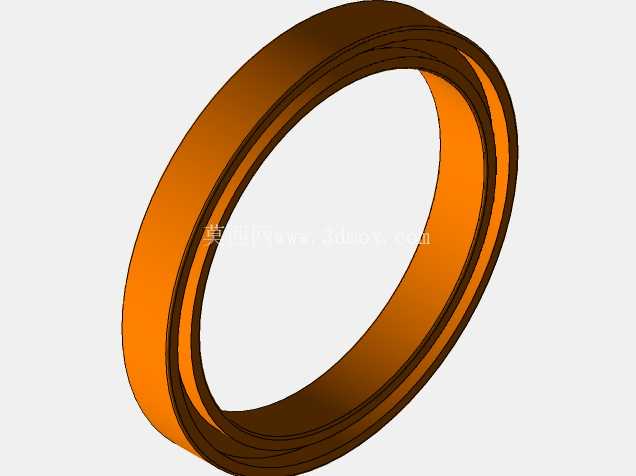

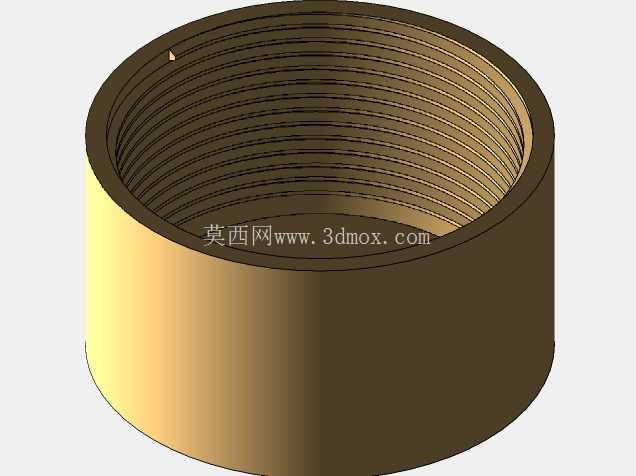

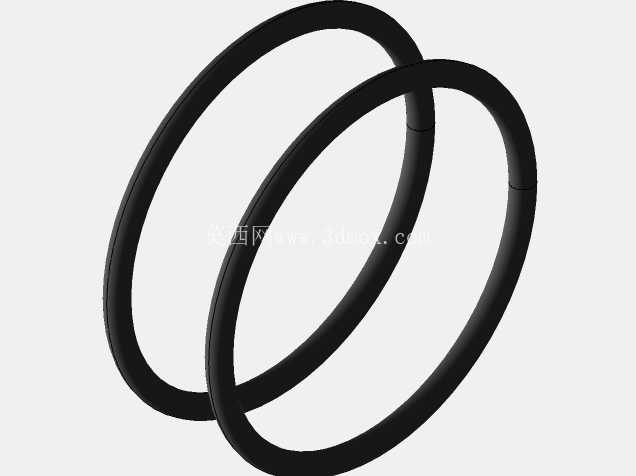

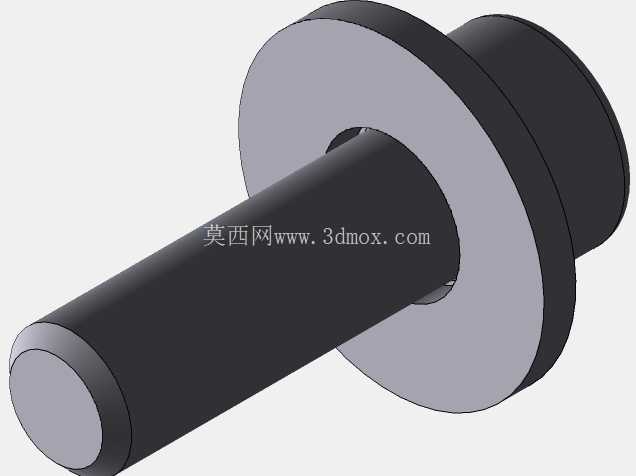

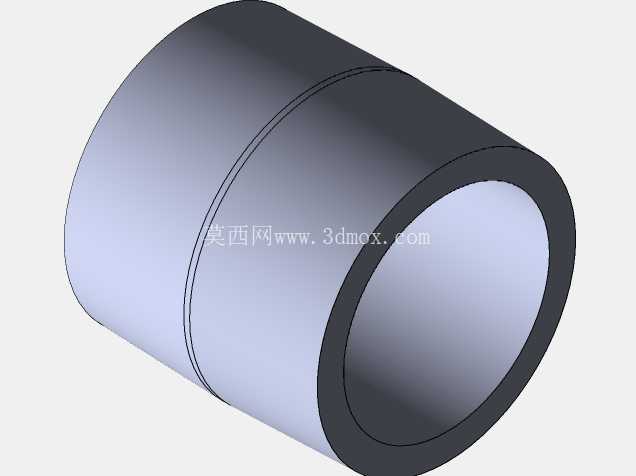

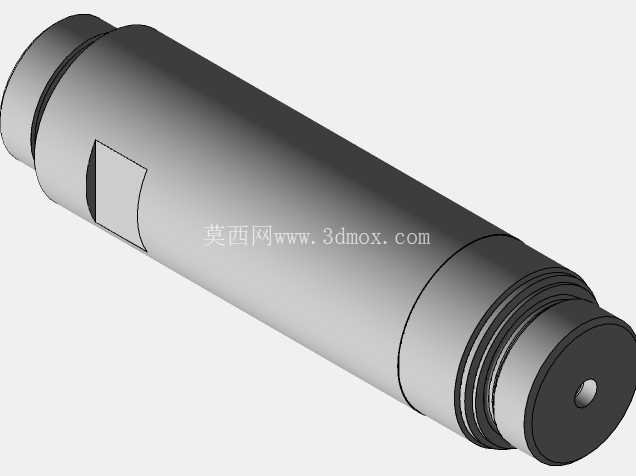

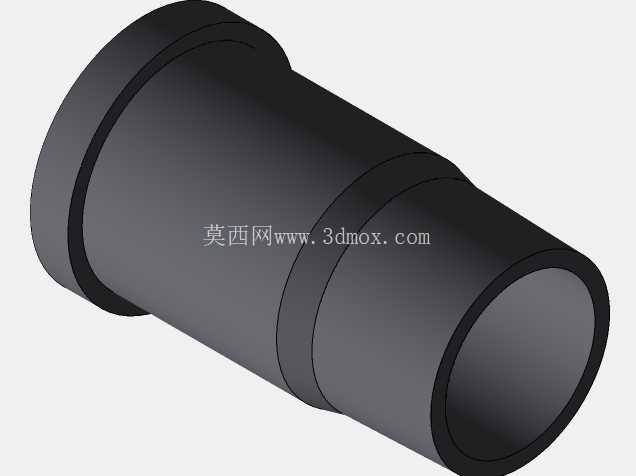

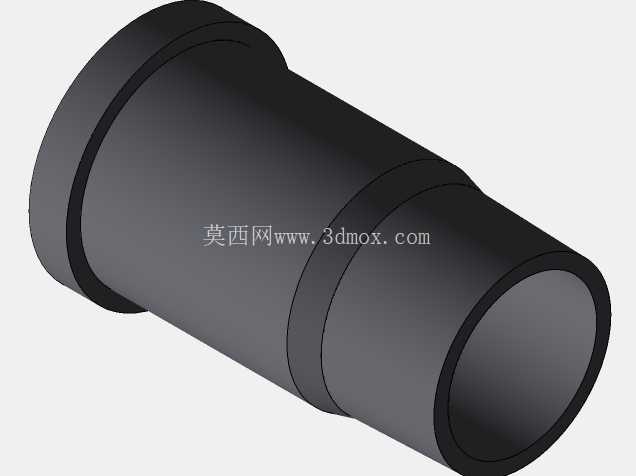

　　压头部分的执行结构采用单杆活塞式液压缸，缸体固定在上机身的安装法兰面上，活塞杆垂直向下输出压力，活塞杆端部设置有标准的模柄安装孔，可直接适配标准规格的上模夹头，压头下行的行程两端设置有硬限位与软限位双重保护，硬限位采用调质处理的45号钢挡块，避免软限位失效时压头超行程撞坏工作台面，软限位采用接近开关触发，可根据工件压装的实际行程调整触发位置，保证压装深度的一致性。从安装边界来看，设备整体占地面积控制在1.2㎡以内，无需做特殊的地基预埋处理，普通的硬化车间地面即可放置安装，设备底部设置有四个可调式减震垫铁，可根据地面的平整度调整设备水平度，调整范围在0-30mm之间，无需额外加装地脚螺栓固定，方便车间内根据生产动线调整设备位置。

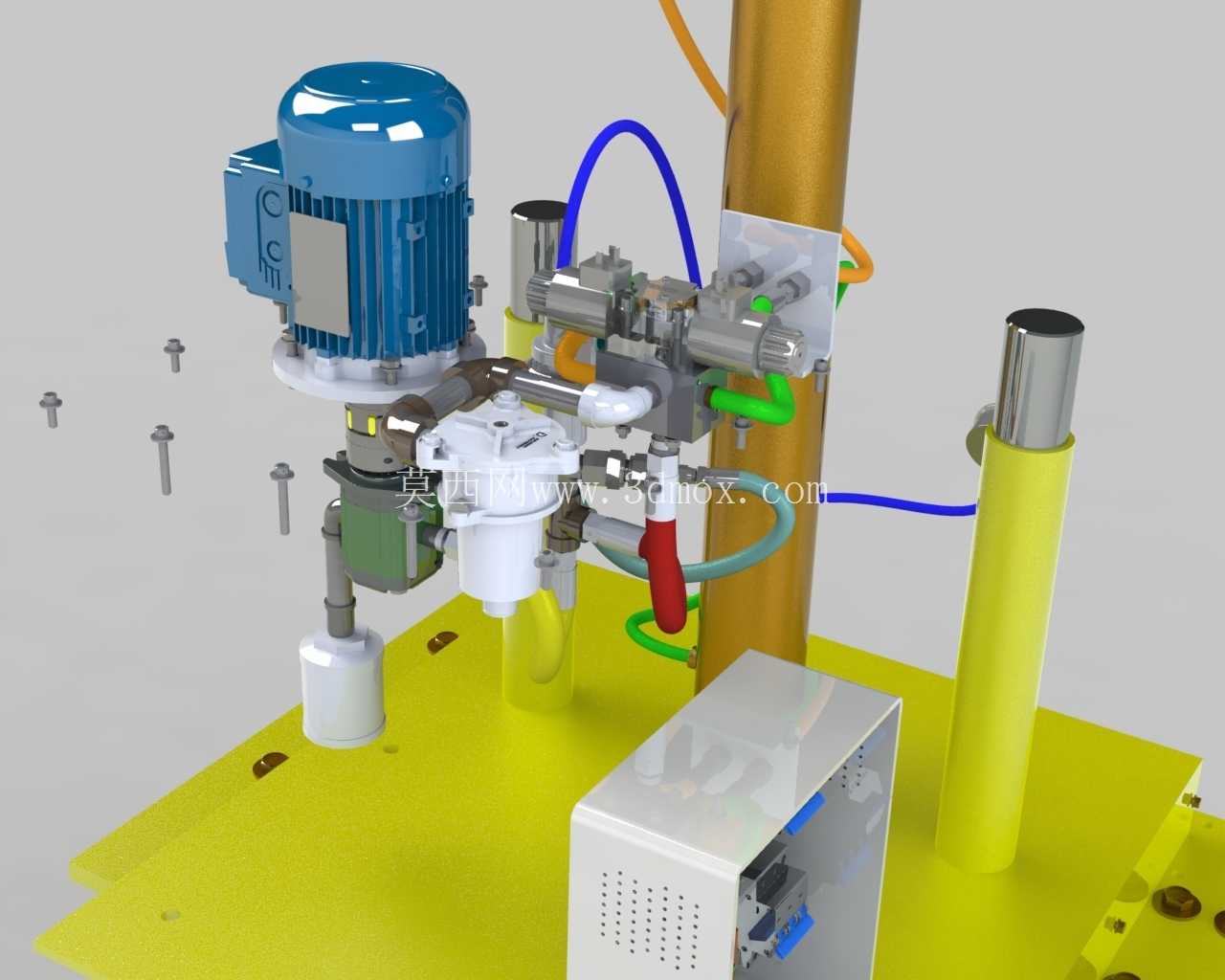

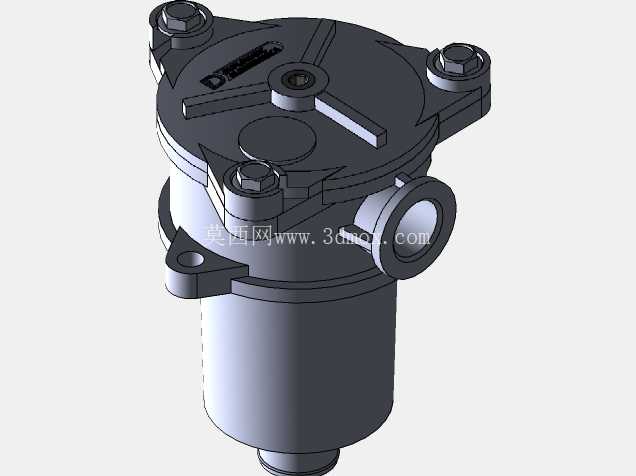

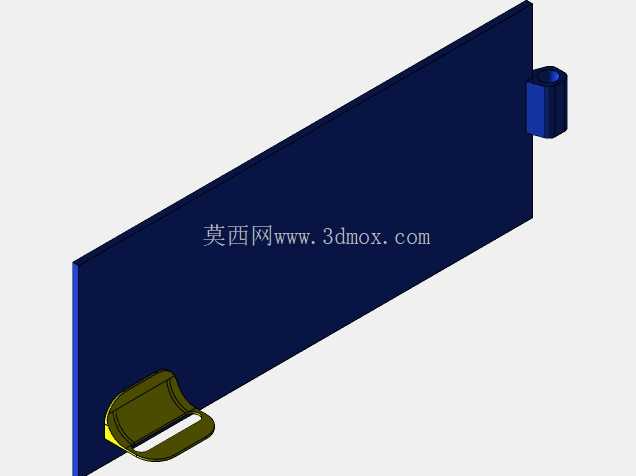

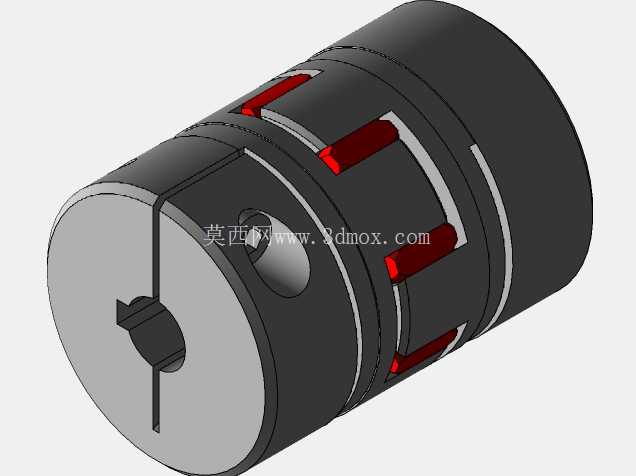

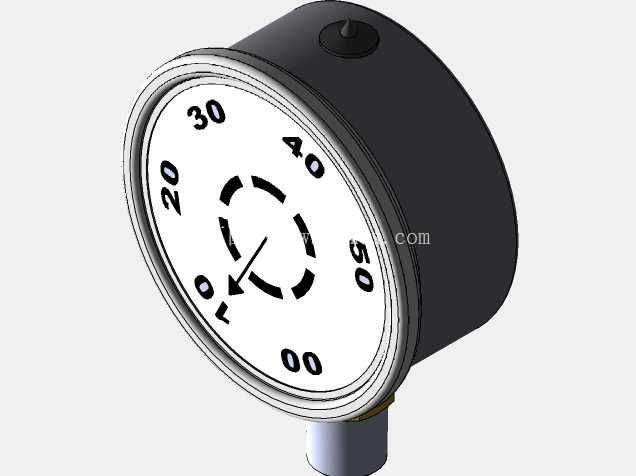

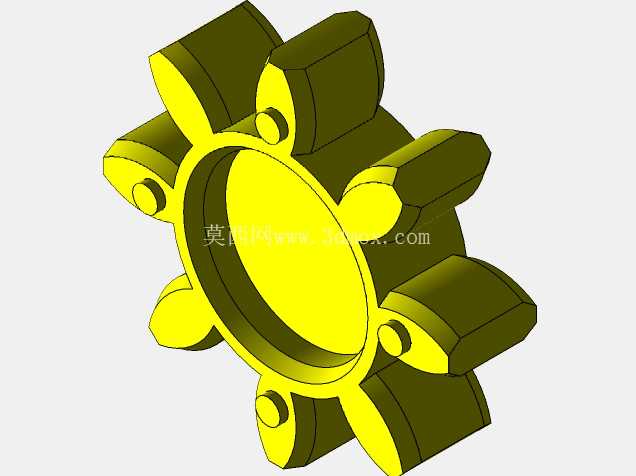

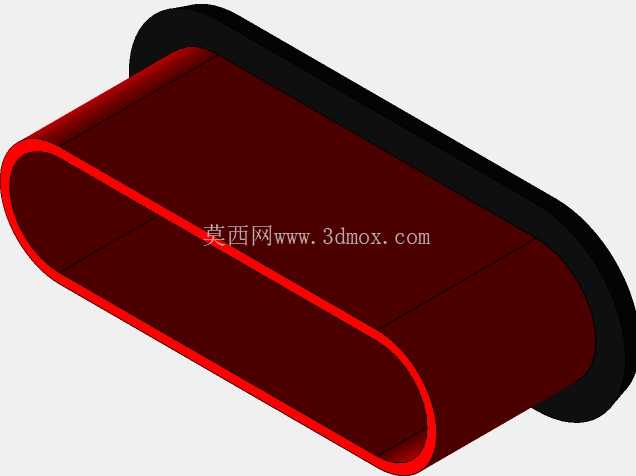

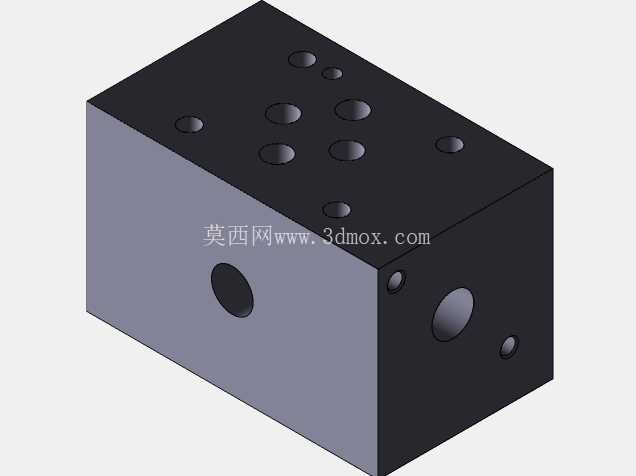

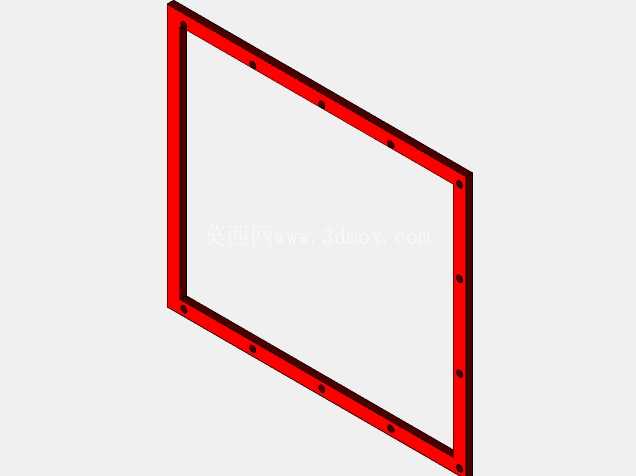

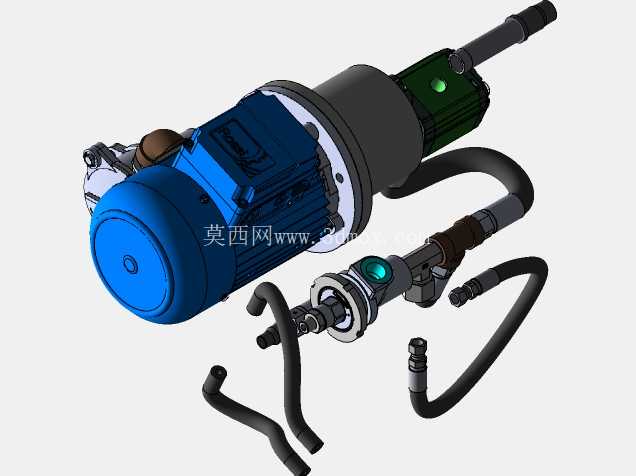

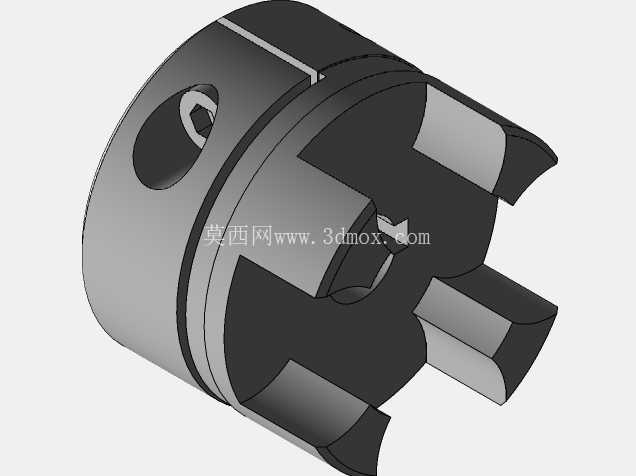

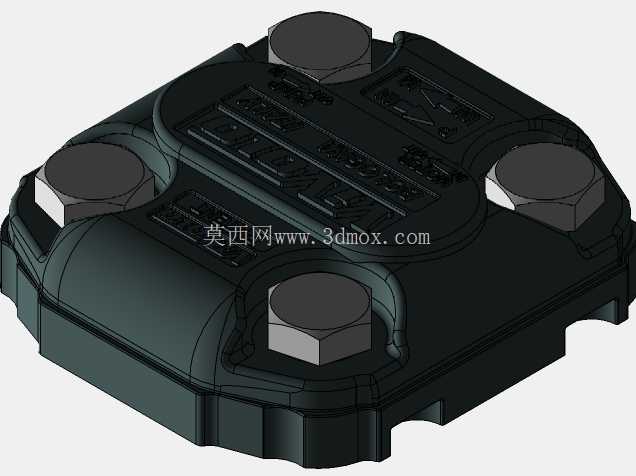

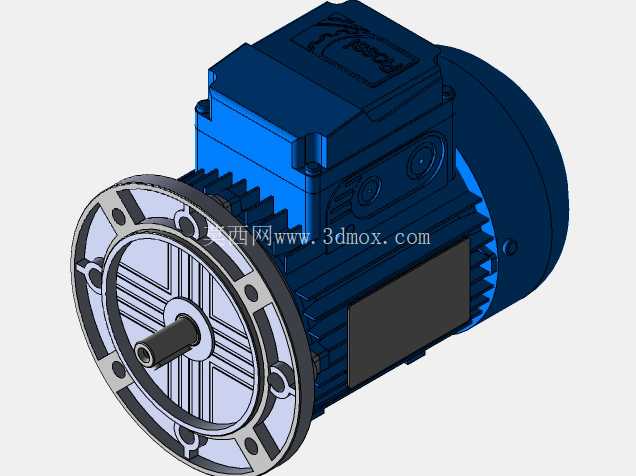

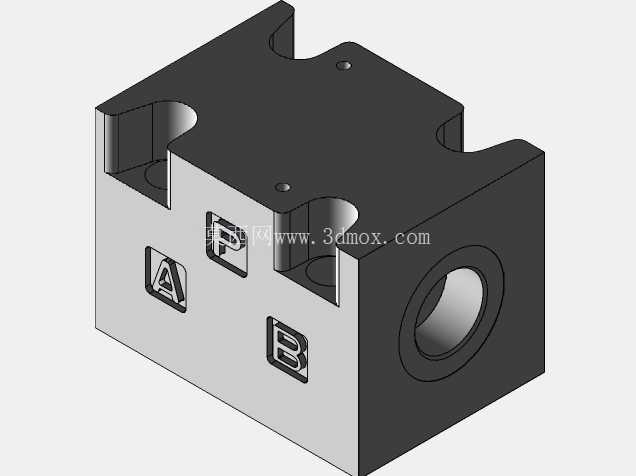

　　设备的液压系统采用上置式布局，油箱集成在上舱体内部，省去了外接油箱的占地面积，液压油的加注与更换可直接从舱体顶部的注油口完成，日常维护时无需拆解机身主体结构，滤芯、溢流阀等易损件均设置在舱体可开启的检修门内侧，日常点检与更换配件可在十分钟内完成，减少设备停机维护的时间。在实际使用场景中，该设备可完成轴承与轴套的压装、小型钣金件的校平、塑料件的热压成型、铝型材的冲缺口等多种工序，通过更换不同的上模与下胎具，可快速切换加工工序，适配小型机加工车间、五金维修车间、汽配修理门店的多场景使用需求，设备的输出压力可通过溢流阀在额定范围内无级调节，针对不同材质的工件调整合适的压装力，避免压力过大造成工件压裂或者压力过小导致压装不到位的问题。机身侧面设置的黄色安全联锁装置，与设备正面的安全防护门联动，当防护门未完全关闭时，压头无法启动下行动作，避免操作人员误触造成安全事故，设备的电气控制回路采用24V安全电压控制操作按钮，即使出现线路破损漏电的情况，也不会对操作人员造成触电伤害。
