1号手动台式 Arbor Press 压装机构

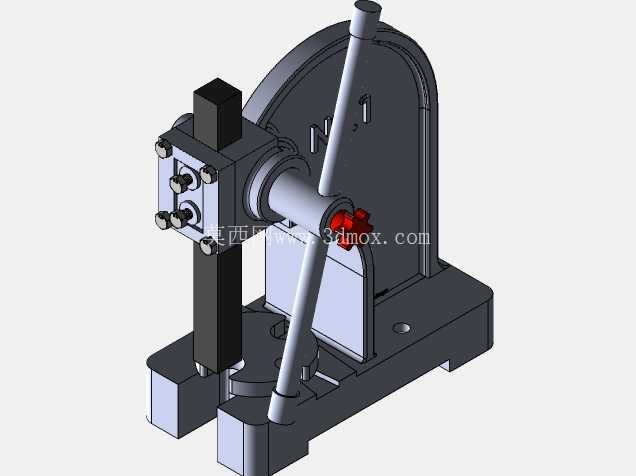

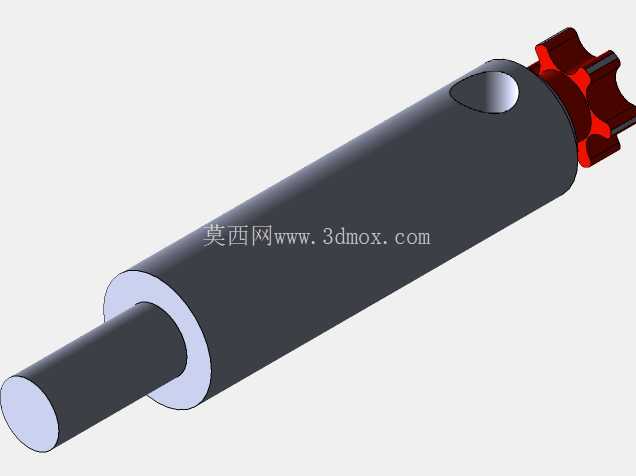

　　这款手动杠杆式压装设备，在小型机加工、五金修配、电子组件预装场景里的出镜率极高，很多维修工位、小批量试制线、教学实训台都会配置这类设备，不需要外接气源电源，纯手动操作就能完成小吨位的压装作业，对场地配套要求极低，甚至可以直接固定在普通钳工台面上使用，不需要额外做承重基础。从结构设计来看，它采用了经典的偏心轮增力杠杆结构，长操作手柄通过转轴带动偏心轮转动，将手柄端的人力输入通过杠杆比放大后，驱动垂直方向的压杆做直线下压动作，压杆侧面设置了导向方轨，和机身的导向槽配合，全程限制压杆的转动自由度，保证压头下行时的直线度，避免压装过程中出现偏载啃伤工件的情况。

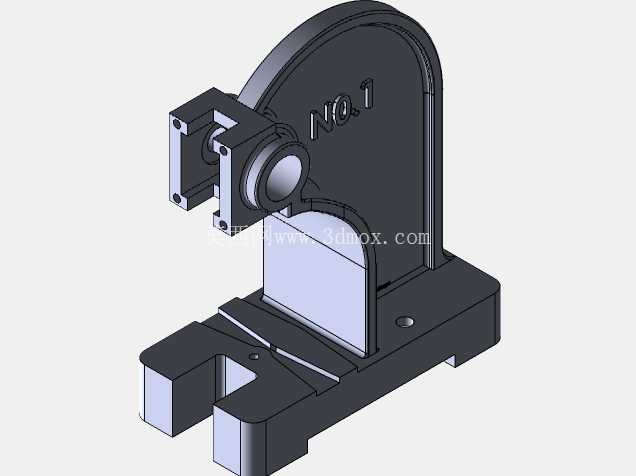

　　压杆的行程由偏心轮的偏心距决定，这款1号规格的设备，压头有效行程适配小型零件的压装需求，比如小直径轴承的压入、销钉的铆接、薄金属件的冲裁校形、塑料件的压合装配都能覆盖，操作时只需要扳动手柄就能完成压合，松开手柄后靠偏心轮的复位特性带动压杆回位，不需要额外设置复位弹簧结构，减少了易损件数量。机身采用整体式铸铁结构的设计思路，底座和立式支撑板做成一体化的刚性结构，底座上预留了工件放置的平台面，平台表面加工有定位槽和安装孔，可以根据加工需求加装定制的定位夹具，底座的四个角预留了螺栓固定孔，可以将整个设备锁紧在工作台面上，避免大力度操作时设备出现滑移。

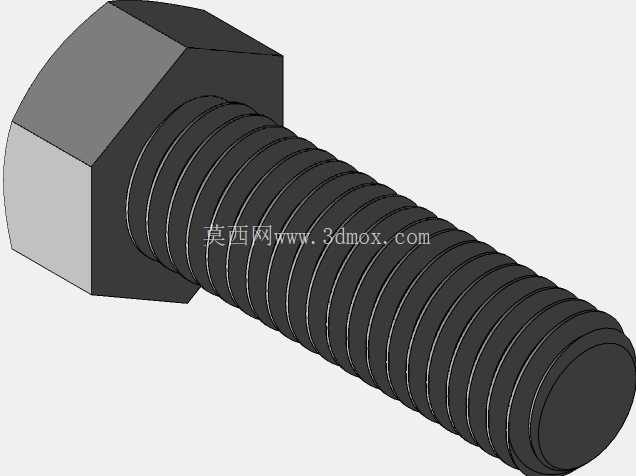

　　压头部分采用快换式结构设计，可以根据不同的作业需求更换平压头、尖头、铆接头等不同工装头，压头和压杆的连接位置设置了锁紧螺钉，更换工装头时只需要松开锁紧螺钉就能完成拆装，不需要拆解整个压杆组件。操作手柄的长度经过人机工程校核，普通人单手施加15公斤左右的握力，压头端就能输出数百公斤的压装力，足够应对绝大多数小零件的压装需求，手柄末端套有防滑套，操作时不容易打滑。机身的侧面设置了行程限位块，可以根据工件的高度调整下压的最低位置，避免压装过度损坏工件，限位块通过锁紧螺钉固定在机身的导向槽内，调整时只需要松开螺钉移动到对应位置再锁紧即可，调整过程不需要借助额外工具。

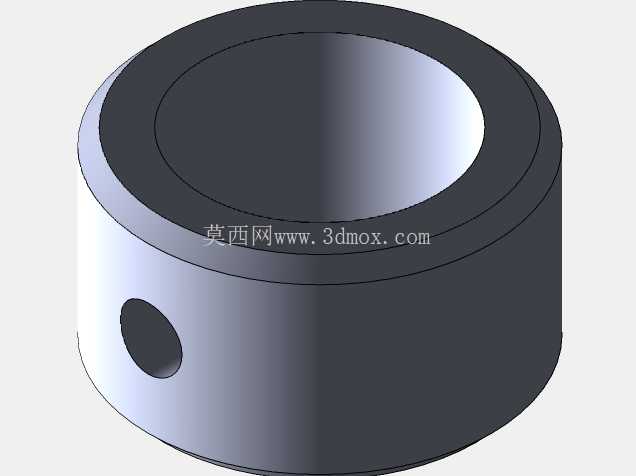

　　从安装边界来看，这款设备的底座占地面积很小，整体高度不超过普通台钻的高度，对操作空间的竖向要求不高，固定在台面上之后，操作手柄的活动半径在人体坐姿操作的舒适范围内，长时间操作也不容易产生疲劳。和气动压床相比，它没有气源管路的牵绊，也不会产生排气噪音，适合对噪音控制有要求的维修车间或者教学场所；和液压手压机相比，它没有液压油泄漏的风险，日常几乎不需要维护，只需要定期在转轴和导向面加注少量润滑脂就能保证操作顺畅。在实际使用中，很多工装夹具的预装、小型电机的轴承压装、五金件的铆接、线束端子的压合都会用到这类设备，甚至很多首饰加工、皮具打样的工位也会用它来完成冲切、压印作业，适配场景非常宽泛。整个结构的受力路径经过优化，操作时的反力全部由机身的铸铁结构承受，不会传递到固定的工作台面上，对安装台面的强度要求不高，普通的木质工作台只要厚度足够就能安装使用。压杆的导向间隙可以通过导向槽侧面的调节螺钉进行调整，长期使用出现导向磨损后，不需要更换零件，只需要微调调节螺钉就能消除间隙，保证压头的运动精度。偏心轮和转轴的配合位置采用了耐磨衬套结构，衬套磨损后可以单独更换，大幅延长了整个设备的使用寿命，降低了长期使用的维护成本。
