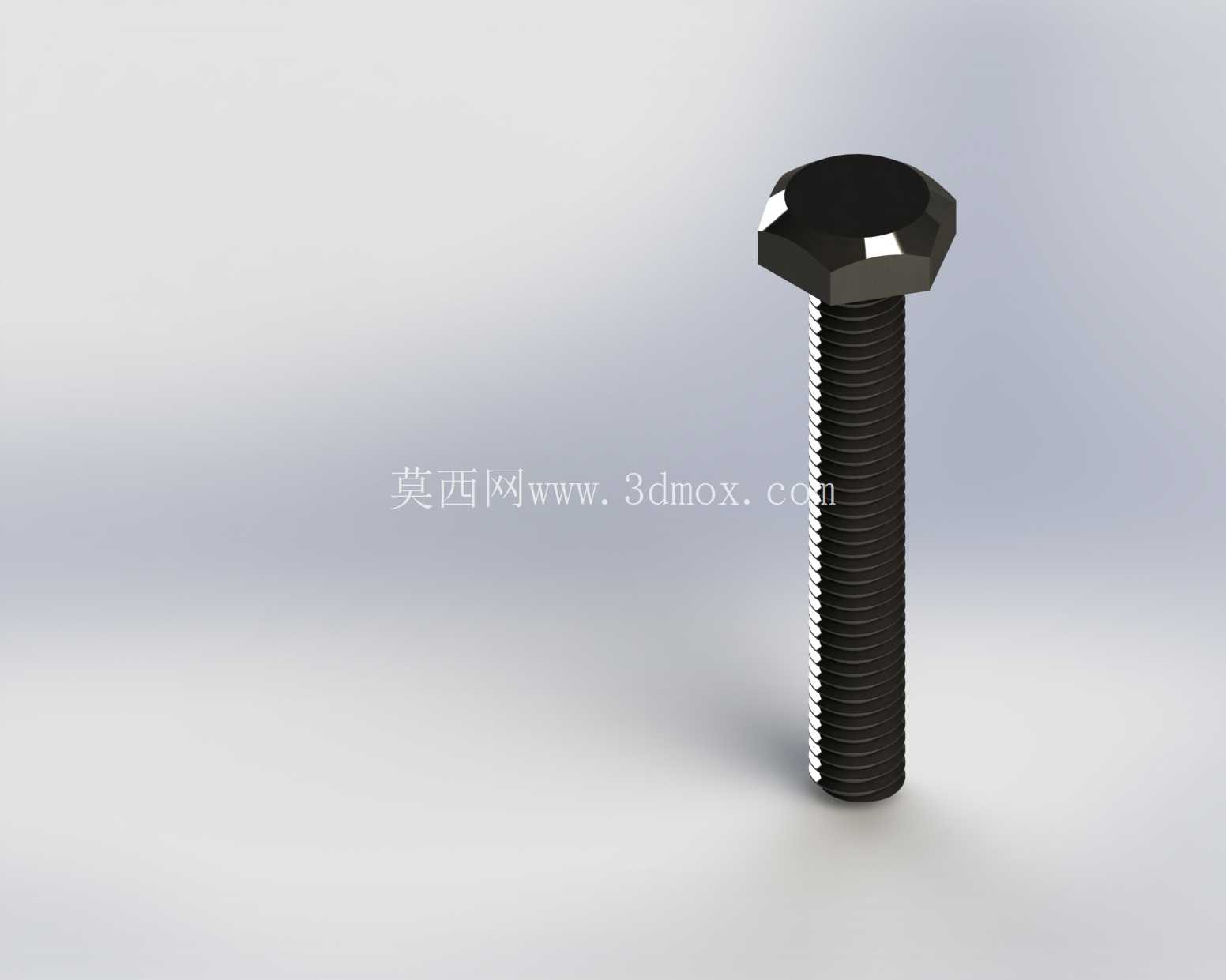

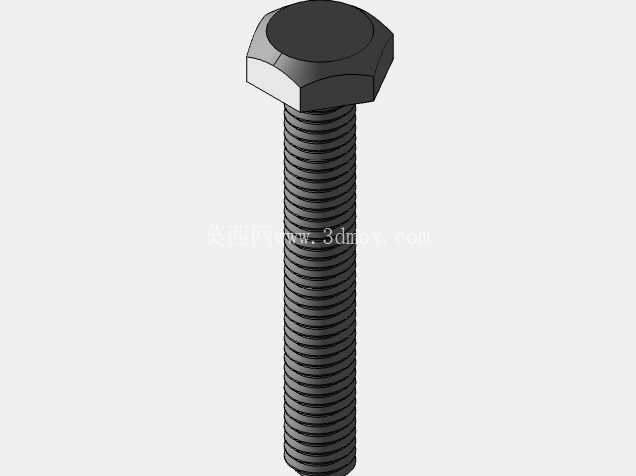

M3x20规格外六角紧固螺钉结构设计

在各类机电产品装配、工装夹具搭建、小型精密设备组装场景中，小规格六角螺钉是使用频次极高的基础紧固元件，M3x20这款外六角螺钉的设计，完全围绕小空间内的可靠紧固需求展开，适配绝大多数需要中等预紧力的薄板叠装、塑料件与金属件连接、电子元器件壳体固定等工况。从实际使用场景来看，这类螺钉常出现在3C产品外壳装配、小型传感器安装支架固定、低压电气柜内走线槽定位、小型模具的镶块紧固等位置，这些场景的共同特点是安装操作空间有限，对紧固件的头部尺寸、螺纹啮合长度有明确要求，既不能因为螺钉过长击穿被连接件的安装面，也不能因为啮合长度不足导致振动工况下松脱。

设计这款螺钉时，首先确定的是螺纹规格为M3公制粗牙，螺距0.5mm，这是小规格紧固件里通用性最强的螺纹参数，对应的预制底孔直径为2.5mm，不管是在铝合金型材、ABS塑料件还是Q235钢板上加工安装孔，都有成熟的加工参数可以参考，不需要特殊的刀具定制。螺杆总长度20mm是不含头部的有效杆长，这个长度可以覆盖总厚度12mm到18mm的叠层连接件紧固需求，当被连接件总厚度偏小时，配合M3规格的平垫、弹垫使用，也能保证足够的螺纹啮合圈数，一般来说螺纹啮合圈数达到5到6圈时，就能满足常规静载荷下的抗拉、抗剪要求，不会出现螺纹滑牙的失效问题。

头部采用外六角结构，而非十字槽或者内六角，主要是考虑到小规格螺钉的拧紧力矩传递效率，外六角头可以使用开口扳手或者套筒进行拧紧，相比槽型驱动的螺钉，不容易出现拧滑头部的问题，尤其是在需要反复拆装的维护场景下，外六角头的抗破坏能力更强，多次拆装后依然可以保证足够的扳手贴合面。头部的对边尺寸、对角尺寸严格遵循公制紧固件的标准公差范围，保证和标准扳手的配合间隙在合理区间，既不会因为间隙过大导致拧紧时打滑，也不会因为尺寸过盈导致扳手无法套入。头部厚度的设计兼顾了强度和安装空间需求，不会因为头部过厚占用额外的装配空间，也不会因为头部过薄导致拧紧时头部出现剪切断裂。

螺杆部分的设计上，靠近头部的位置预留了一小段无螺纹的光杆段，这段光杆的直径略小于螺纹大径，在紧固时光杆段可以和被连接件的安装孔形成小间隙配合，起到一定的定位作用，避免两个被连接件在紧固时出现错位。螺纹部分的牙型角严格控制在60度，牙顶和牙底的圆角处理符合紧固件的强度设计要求，减少应力集中的问题，让螺钉在承受轴向拉力时，应力分布更加均匀，不会在牙根位置出现断裂失效。螺纹末端采用倒角处理，方便安装时对准螺纹孔，即使安装时存在小幅的位置偏差，倒角的引导作用也能让螺杆顺利旋入螺纹孔，降低装配时的对准难度，提升流水线装配的效率。

从安装边界来看，这款螺钉的外六角头部外接圆直径约5.5mm，安装时需要预留的扳手操作空间至少要在头部外侧留出3mm以上的间隙，才能保证套筒或者扳手可以顺利套入头部完成拧紧动作。如果是在沉孔安装场景下，沉孔的直径需要大于头部外接圆直径0.5mm到1mm，沉孔深度要大于头部厚度0.2mm左右，保证紧固后螺钉头部不会高出安装平面，避免和其他运动部件发生干涉。在进行三维建模时，所有的尺寸参数都严格按照公制紧固件的公差要求进行设定，螺纹部分采用精确的螺旋扫描特征生成，而不是简单的贴图示意，这样在进行整机装配干涉检查时，可以准确判断螺纹和安装孔、周边零件的间隙，避免实际生产时出现装配干涉的问题。

在实际选型使用时，需要根据被连接件的材质确定合适的拧紧力矩，比如固定铝合金件或者塑料件时，拧紧力矩要控制在0.5N·m到0.8N·m之间，避免力矩过大导致螺纹孔滑牙或者被连接件被压溃；如果是固定钢制零件，拧紧力矩可以提升到1N·m左右，配合弹簧垫圈使用，可以满足一般振动工况下的防松需求。如果是在有防松要求的特殊场景，还可以在螺纹部分涂抹螺纹锁固胶，或者配合自锁螺母使用，进一步提升连接的可靠性。这款螺钉的结构没有多余的复杂特征，加工工艺成熟，不管是采用冷镦工艺批量生产，还是采用车削工艺小批量定制，都能保证尺寸的一致性，生产成本也相对可控，是通用机械装配领域适用性非常广的一款基础紧固件。
