帕托拉款搭扣式快装锁合支架结构

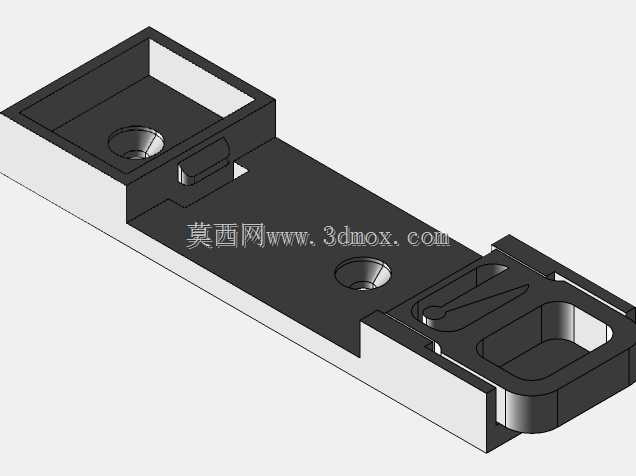

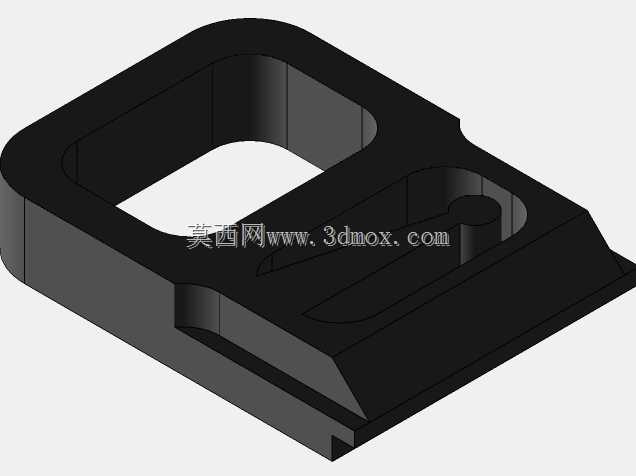

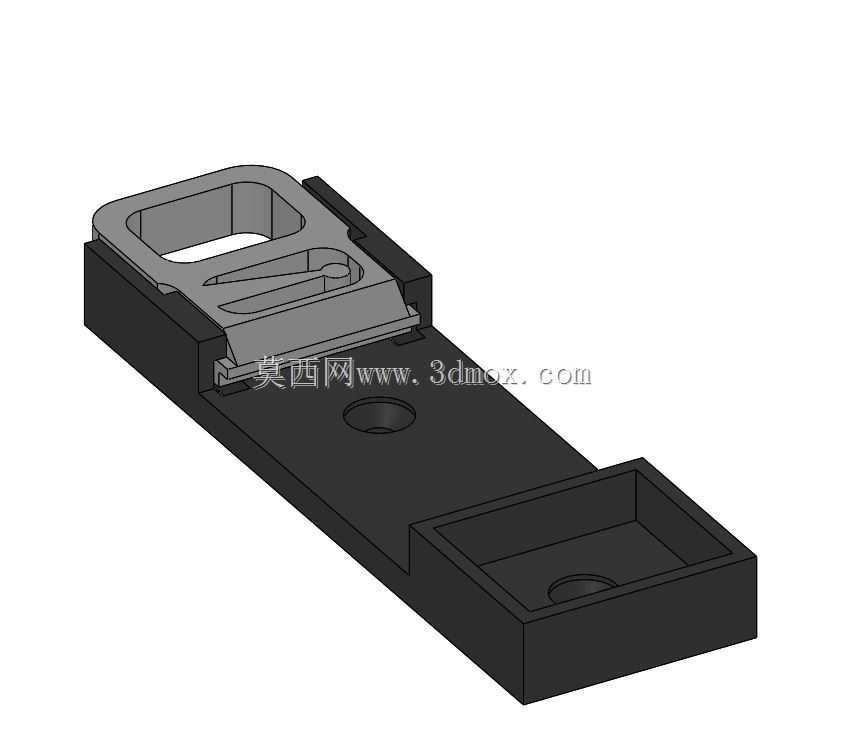

这类搭扣式锁合支架常应用在需要频繁开合检修的设备舱门、小型工装夹具定位、户外箱体盖板锁附场景中，日常运维时无需额外工具即可完成开合操作，相比螺丝锁附的结构能大幅缩短检修拆装的耗时，在通讯户外柜、小型检测设备外罩、生产线旁工位料盒盖板的固定场景中适配性极强。从结构功能来看，底座部分做了下沉式的沉孔设计，安装时螺丝头可以完全没入底座平面，不会突出表面干涉搭扣的翻转动作，底座末端的方形凹槽可以和被固定件上的凸台做预定位，安装时不需要反复调整对位，单人即可完成锁附装配。搭扣部分做了镂空减重设计，在保证扣合强度的前提下减少了材料用量，扣合边缘做了小角度的倒角处理，扣合时能顺着被扣件的锁舌滑入到位，不会出现卡滞刮擦的情况，长期反复开合也不会因为边缘毛刺磨损锁合接触面。设计时优先考虑了安装边界的适配性，底座整体为长条形平板结构，两个安装孔的中心距做了通用化匹配，能适配市面上多数小型舱门的安装孔位，不需要对原有设备做二次打孔改造即可替换安装。搭扣的翻转行程做了限位设计，开合到最大角度时不会和底座侧面产生磕碰，锁合状态下搭扣和底座平面保持平行，不会突出过高占用外部安装空间，在狭小的设备安装间隙中也能正常使用。锁合力度经过结构匹配，扣合后能保持足够的压紧力，避免设备运行过程中因为振动出现松脱开盖的情况，同时解锁时的按压力度控制在单指可操作的范围，运维人员戴薄劳保手套也能顺利完成解锁动作。底座和搭扣的配合间隙做了合理预留，即便加工时存在小范围的尺寸公差，也不会出现扣合过紧或者松旷的问题，适配常规的五金件加工精度要求，不需要过高的加工精度即可满足使用需求，能有效控制生产加工的成本。
