墙面安装式多孔金属钉板结构设计

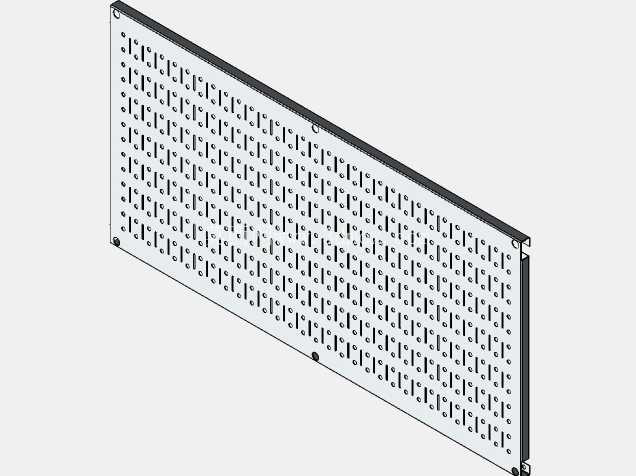

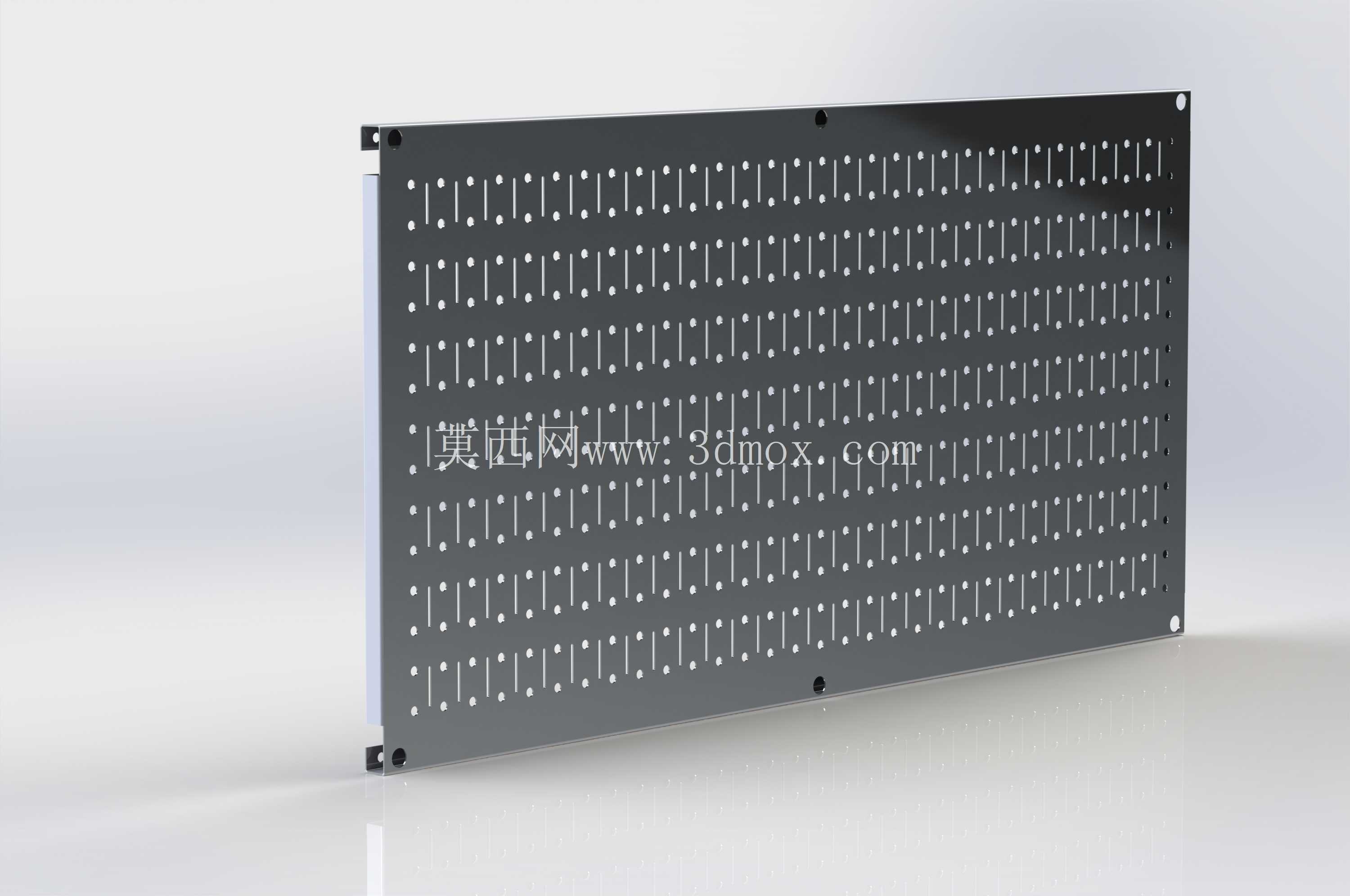

　　这款多孔金属钉板的设计初衷，是解决车间工位、设备运维区域、维修操作台旁的工具零散摆放问题，在机械加工车间、设备维保站点、装配流水线旁的工位侧墙，这类钉板的应用普及率极高，能让常用的扳手、螺丝刀、量具、小型工装附件实现可视化挂放，减少工具找寻耗时，也能避免工具随意堆放造成的磕碰损伤、遗失问题。从结构设计来看，整块板采用矩形平板构型，板面做了阵列式排布的长圆孔与圆孔组合开孔，不同孔型的搭配是为了适配不同规格的挂钉、挂钩安装需求——长圆孔可适配挂钩的位置微调，圆孔用于固定承重型挂钉，孔位的行列间距经过反复校核，既保证了挂放工具时的间距不会出现干涉，也不会因为开孔过密降低板材整体的结构强度。板材四个边角以及侧边中点位置设置了沉头安装孔，安装时可通过膨胀螺丝直接固定在水泥墙面、彩钢板隔墙或者工位背板上，沉孔设计能让安装螺丝的头部完全没入板材平面，不会突出板面干扰工具挂放，也避免螺丝头剐蹭工具表面。板材边缘做了折边处理，折边高度控制在15mm左右，这个尺寸既能提升整块板的抗弯折刚度，避免大尺寸板材长期承重出现中部下挠变形，也不会因为折边过宽占用过多墙面纵深空间，安装完成后板面距离墙面的间隙刚好能容纳挂钩的尾部卡扣，不需要额外加装垫高垫块。

　　在实际选型使用时，需要提前核算工位常用工具的总重量，单块标准尺寸的钉板均匀承重可达到80kg，完全能覆盖常规机加工工位的手动工具、小型量具、易耗配件的挂放需求，如果需要挂放较重的工装夹具，可在安装位置背后加装墙面承重衬板，搭配对应的重型挂钉即可。设计过程中对孔位的排布做了多轮优化，最开始的方案采用全圆孔阵列，实际测试时发现挂钩位置无法根据工具尺寸灵活调整，经常出现相邻工具挂放干涉的问题，后来将每列孔位调整为长圆-圆孔交替排布，既保留了圆孔的定位强度，也给挂钩提供了上下10mm的调节余量，适配不同长度、宽度的工具挂放。

　　板面的平整度控制在每米长度误差不超过1mm，避免安装后出现板面翘曲导致挂钩滑脱的问题，板材表面做了哑光喷塑处理，不会产生强光反射，在车间照明环境下不会因为反光晃眼影响操作人员取放工具，同时喷塑层也能起到防锈耐刮的作用，适配车间多油污、多金属碎屑的使用环境，日常清洁只需要用干布擦拭即可，金属碎屑不会卡在孔位缝隙中难以清理。从安装边界来看，这款钉板可单块独立安装，也可多块横向、纵向拼接使用，拼接时相邻板的孔位可完全对齐，不会出现孔位错位导致的挂具无法通用问题，拼接缝控制在1mm以内，整体视觉平整，不会出现明显的拼接断层。

　　在设备运维区域使用时，可对应设备的日常维保工具清单，在钉板上提前规划好每个工具的挂放位置，配合轮廓标识能快速确认工具是否归位，避免工具遗落在设备内部造成运维事故。在装配工位使用时，可将常用的紧固件、小型装配工具按使用频率分区挂放，操作人员不需要转身即可拿到所需工具，有效降低操作过程中的无效动作耗时，提升装配效率。不同于民用的墙面置物钉板，这款工业用钉板的板材厚度选用2mm的冷轧钢板，相比民用1mm及以下厚度的板材，抗冲击能力更强，即使工具不小心磕碰板面也不会出现凹陷变形，长期使用不会出现孔位撕裂的问题。孔位的边缘做了去毛刺处理，不会出现锋利边角刮伤操作人员手部或者刮破工具绝缘层的问题，安装孔的位置也做了加强处理，长期承重不会出现安装孔开裂导致板材脱落的安全隐患。
