可重复填充3D打印耗材线轴结构设计

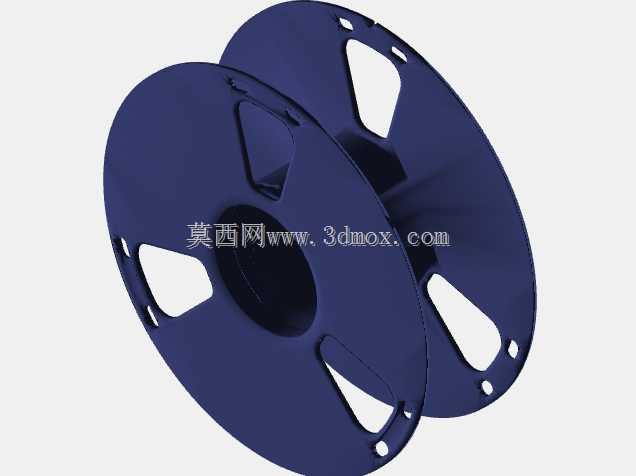

　　在桌面级FDM3D打印的日常生产作业场景中，耗材线轴是承载打印丝材、保障送丝流程顺畅的核心配套部件，传统一次性线轴在耗材用尽后往往直接废弃，既造成塑料原料的不必要浪费，也会增加打印作业的耗材配套成本，可重复填充的线轴结构正是针对这一实际痛点完成的结构设计。这款线轴的整体结构采用对称式双挡片加中空绕线筒的经典绕线承载构型，两侧挡片做了等距分布的镂空减重设计，镂空区域采用梯形切槽构型，在保证挡片整体结构刚度的前提下，尽可能降低线轴自身的重量，减少线轴在料架上转动时的转动惯量，避免送丝过程中因为线轴惯性过大出现扯丝、断丝的问题。

　　挡片边缘做了小圆角过渡处理，没有尖锐的棱角结构，一方面可以避免操作人员更换耗材时被边缘划伤，另一方面也能防止丝材在缠绕过程中被挡片边缘剐蹭出现刮丝、掉屑的情况，减少打印过程中因为丝材碎屑堵塞送料管造成的堵头故障。线轴中心的安装孔采用通用标准孔径设计，适配市面上绝大多数桌面级3D打印机的料架安装轴尺寸，安装孔周边做了局部加厚的加强筋结构，避免线轴长期转动使用后中心孔出现磨损扩孔、转动偏心的问题，保障线轴转动时的同轴度，让送丝过程的阻力保持均匀稳定。两侧挡片上的小孔位是为了固定丝材端头设计的卡丝结构，填充丝材时可以将丝头卡在孔位中，避免丝材松散脱盘，不需要额外使用胶带固定丝头，减少耗材更换时的辅助操作步骤。绕线筒的外径尺寸经过反复校核，既保证足够的绕丝容量，也不会因为绕丝半径过小造成丝材弯折半径过小产生不可逆的弯折形变，避免丝材出现脆断隐患。在设计这款线轴的结构时，首先考虑的是重复拆装填充的便捷性，整体结构采用卡扣式装配设计，不需要额外使用螺丝或者粘接剂固定，拆开两侧挡片就可以将整卷无轴的丝材装填到绕线筒上，装填完成后扣合两侧挡片即可正常使用，整个填充过程不需要借助额外工具，单人即可快速完成操作。

　　结构设计时还做了对应的防呆设计，两侧挡片的卡扣位置做了不对称的定位结构，装配时不会出现装反、错位的问题，扣合后卡扣的锁紧力经过校核，既可以保证装满丝材时挡片不会松脱散开，也能在需要拆开填充时不需要过大的力就能顺利拆开，兼顾使用可靠性和操作便捷性。线轴的整体壁厚设计均匀，采用注塑成型工艺即可批量生产，壁厚控制在合理区间，避免注塑过程中出现缩痕、翘曲等成型缺陷，同时保证整体结构的抗冲击性能，即使线轴从工作台高度意外掉落，也不会出现挡片碎裂、卡扣断裂的问题，满足长期重复使用的强度要求。

　　在实际打印作业场景中，这款可填充线轴可以适配PLA、ABS、PETG等多种常见材质的3D打印丝材，线轴两侧挡片的间距严格匹配标准1kg装丝材的宽度，装填丝材后不会出现丝材在轴上左右窜动的问题，转动过程中不会和打印机料架的侧边产生额外摩擦。线轴的转动阻尼经过结构匹配，配合常规的料架轴即可实现顺畅转动，送丝过程中不会出现线轴跟转滞后或者过度转动造成丝材松脱打结的问题。对于3D打印工作室、批量打印作业的场景来说，使用这种可重复填充的线轴，可以直接采购无轴包装的散装丝材，大幅降低耗材采购成本，同时减少废弃线轴产生的塑料垃圾，符合绿色生产的作业理念。结构设计过程中还考虑了不同品牌打印机料架的兼容性，除了中心安装孔的通用尺寸设计，挡片的最大外径也控制在通用尺寸范围内，不会出现因为线轴直径过大和打印机机身结构产生干涉的问题，不管是顶部安装料架的机型还是侧面安装料架的机型，都可以正常适配安装。线轴表面做了哑光的平面处理，没有多余的凸起标识结构，避免丝材缠绕时和表面结构产生剐蹭，保证丝材缠绕平整，不会出现乱线、压线的问题。
