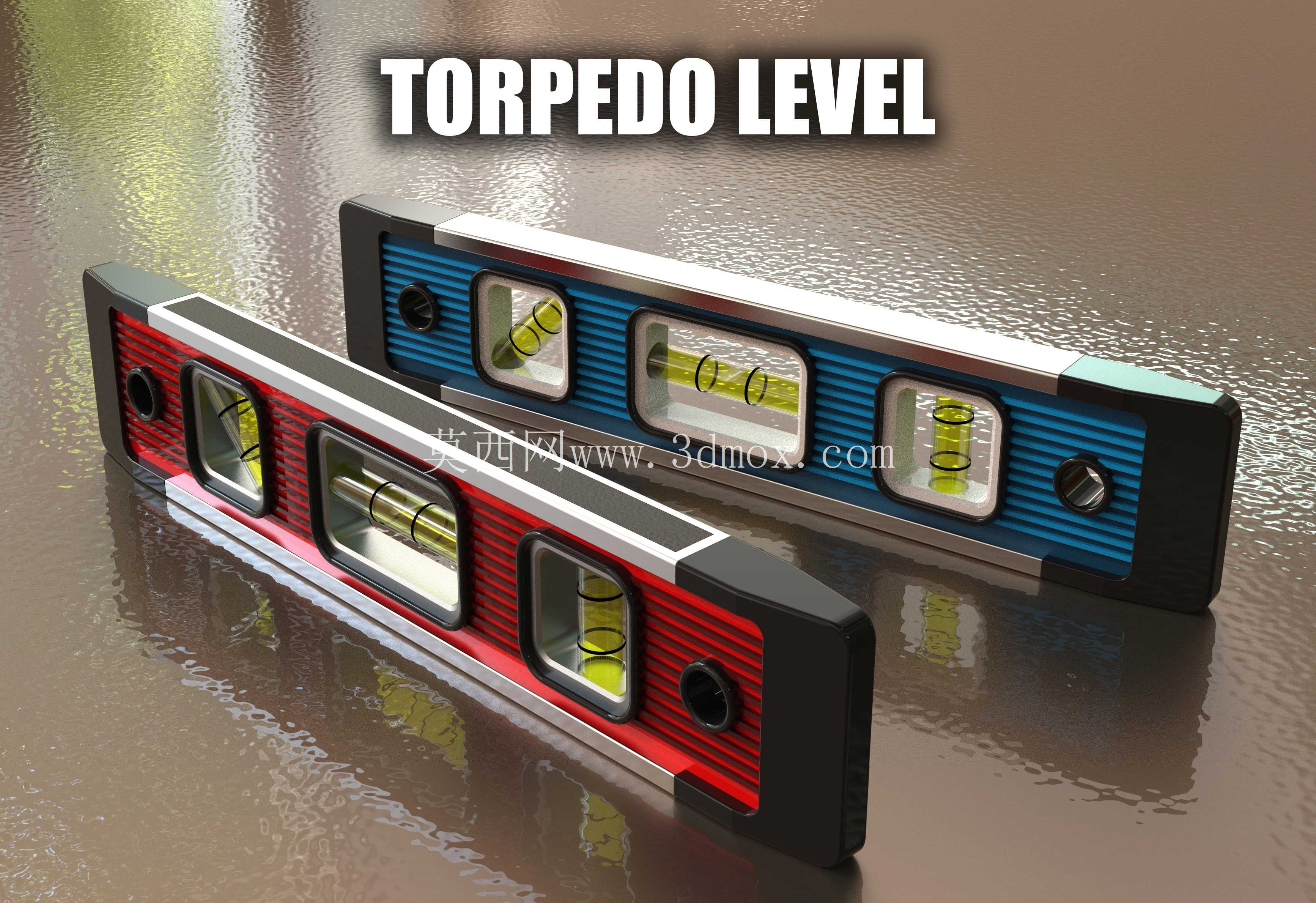

便携式鱼雷式水平尺结构设计方案

在设备安装、家装施工、小型构件调平的各类作业场景里，这类鱼雷式水平尺是一线作业人员随身携带的高频使用量具，区别于长尺寸的条式水平仪，它的紧凑结构专门适配狭窄空间、边角位置、小型构件的水平与垂直找正需求，比如门窗框安装时的侧边垂直度校验、卫浴挂件固定时的水平度确认、小型设备机脚调平的快速核验，甚至是DIY手工制作、模型组装时的基准找正，都能看到这类工具的使用身影。

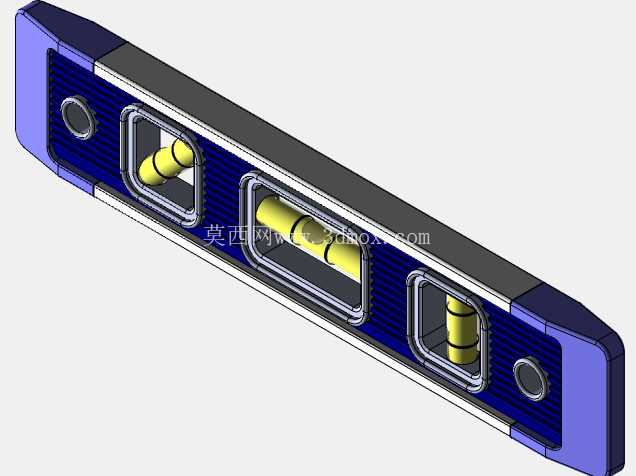

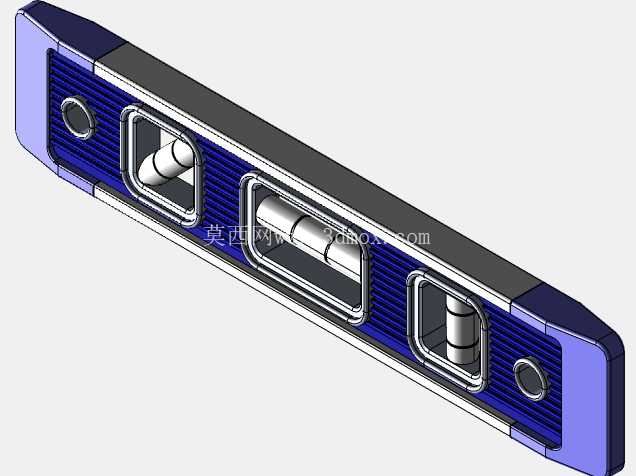

从功能特性来看，这款水平尺配置了三个独立的水准泡单元，分别对应水平度测量、45度倾角测量、垂直度测量三个常用检测维度，作业时不需要反复调整尺身角度，就能一次性覆盖绝大多数现场找正需求。水准泡的安装座做了嵌入式密封设计，避免现场作业时的灰尘、水渍侵入泡体内部，防止刻度线被污染导致读数偏差，同时泡体周边的防护凸台做了高出泡体表面2mm的设计，即便尺身意外从工作台跌落，也不会直接磕碰水准泡的玻璃表面，降低现场使用的损坏概率。

尺身主体采用铝合金型材挤压成型的结构，相比全塑料材质的水平尺，铝合金基体的线膨胀系数更低，在不同温度的作业环境下尺寸形变更小，能保证长期使用的测量精度不会因为基体变形出现偏差。型材表面做了防滑筋条的滚压处理，握持时手掌与尺身的摩擦力更大，沾有少量油污、水渍的情况下也不会轻易打滑。尺身的两个端部包裹了软质TPR防撞端盖，端盖内部做了蜂窝状的缓冲空腔，当尺身受到轴向撞击或者意外掉落时，缓冲结构可以吸收大部分冲击能量，避免内部水准泡的安装座因为冲击出现移位，导致测量基准失准。

设计阶段首先要确定的是尺身的长度边界，这类便携款鱼雷水平尺的有效测量长度控制在230mm左右，整体长度不超过250mm，这个尺寸刚好可以放进工装裤的侧袋或者常用的工具腰包，不会因为长度过长影响携带便利性，同时足够的基准长度又能避免短尺测量时容易出现的局部找平误差。尺身的宽度控制在40mm以内，厚度在20mm左右，握持时刚好贴合手掌的握持弧度，长时间手持作业也不会出现硌手的问题。水准泡的安装基准面在加工时需要和尺身的测量底面做一次性铣削加工，保证三个泡体的基准与尺身测量面的形位公差控制在0.5mm/m以内，满足民用及普通工业安装的精度要求。

尺身的测量底面做了V型槽结构设计，这个结构是专门针对圆形截面构件的测量需求设计的，比如在安装管道、圆钢扶手、圆柱形设备支架时，V型槽可以卡在圆柱表面，不需要额外扶持就能保持尺身的稳定，直接读取水平或者垂直的测量数值，解决了普通平面水平尺在圆弧面上无法固定、测量偏差大的问题。V型槽的加工角度设置为90度，可以适配直径从10mm到80mm的圆形构件，覆盖绝大多数现场圆形工件的测量需求。尺身的顶面和侧面都做了平面度精加工，除了底面测量之外，也可以将尺身侧靠或者倒置在被测表面上进行测量，适配不同朝向的检测场景，比如吊顶龙骨安装时，就可以将尺身向上顶在龙骨底面进行水平度校验，不需要仰头反复调整尺身位置。

在细节设计上，水准泡旁边的刻度线采用了内嵌式的荧光涂层，在光线不足的作业环境下，比如管道井内部、橱柜下方、夜间户外作业时，不需要额外的照明就能清晰读取水准泡的位置，提升昏暗环境下的作业效率。尺身表面的刻度采用激光蚀刻工艺，不会因为长期的摩擦、接触油污导致刻度磨损脱落，即便使用多年也能清晰读取长度参考数值。端盖上预留了挂孔结构，在工具柜存放时可以直接挂在挂钩上，不需要平放在抽屉里，拿取更加方便，也避免和其他工具堆叠挤压损坏水准泡。

从实际使用的角度出发，这款水平尺的结构设计没有多余的冗余功能，所有的结构特征都围绕现场作业的实际痛点展开：紧凑尺寸解决狭窄空间测量和便携携带的问题，多泡体设计覆盖常用测量角度，V型槽适配圆形构件测量，防撞结构提升工具的耐用性，荧光刻度解决昏暗环境读数问题，每一处结构都对应着一线作业的实际需求，没有为了营销增加华而不实的功能，完全服务于测量找正的核心用途。在建模过程中，需要重点保证水准泡安装座与尺身基准面的形位公差，防撞端盖与尺身的配合间隙控制在0.2mm以内，既不会因为间隙过大出现松动，也不会因为间隙过小导致装配困难，V型槽的对称度公差需要控制在0.1mm以内，保证在圆形构件上测量时不会因为槽体偏斜导致测量误差。
