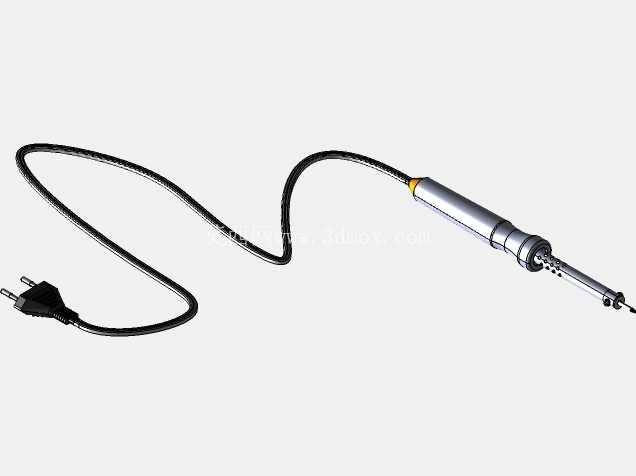

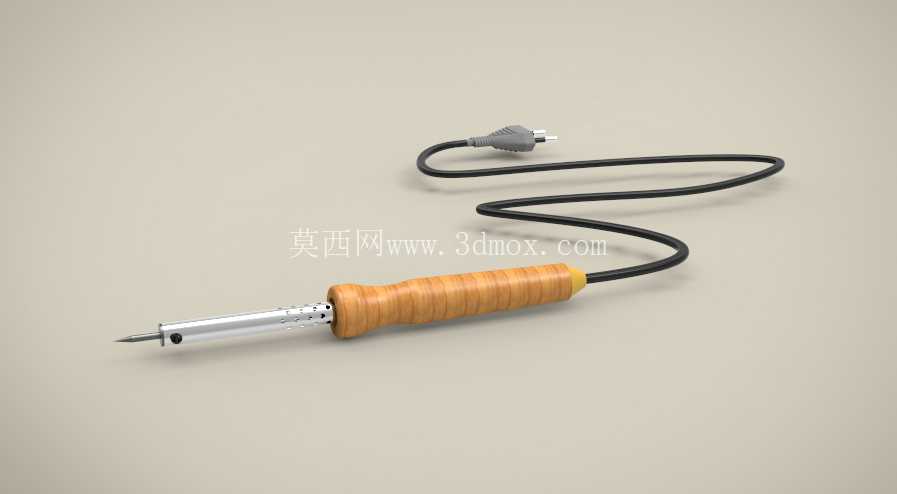

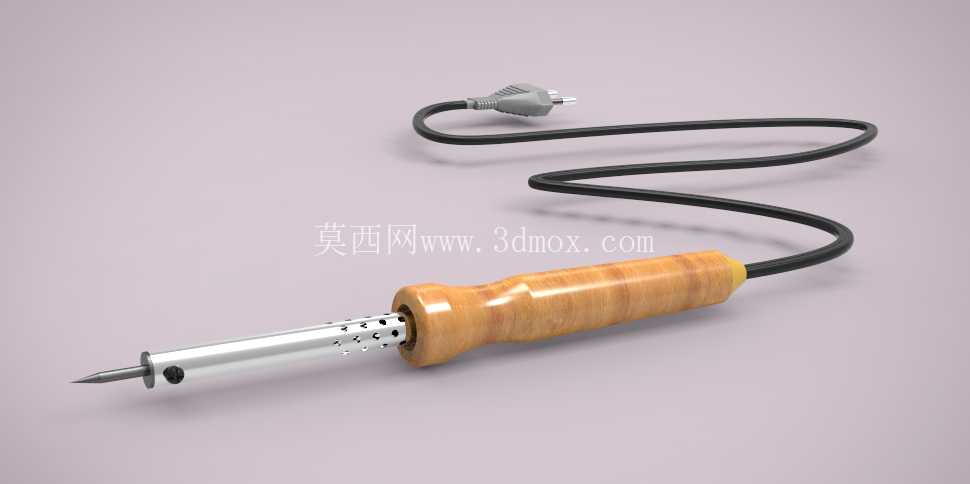

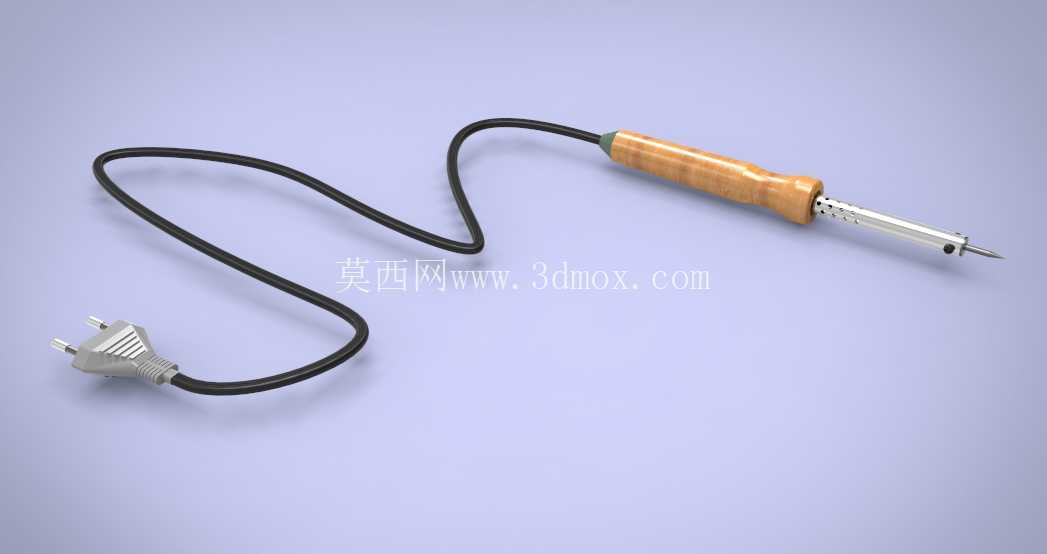

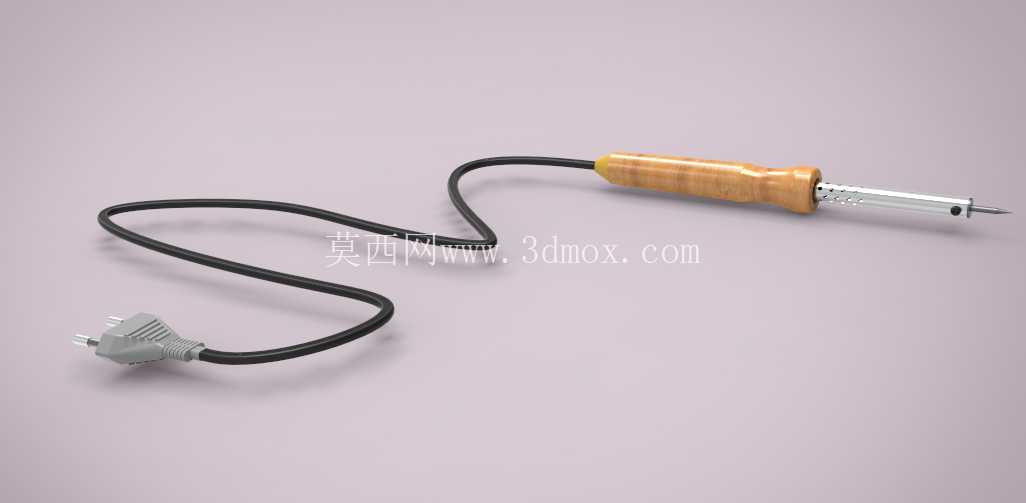

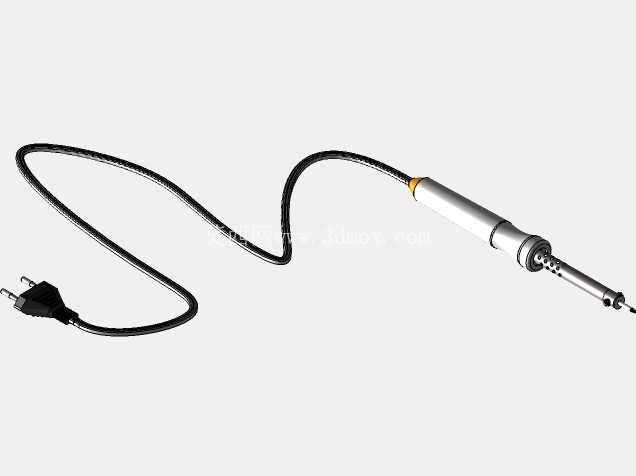

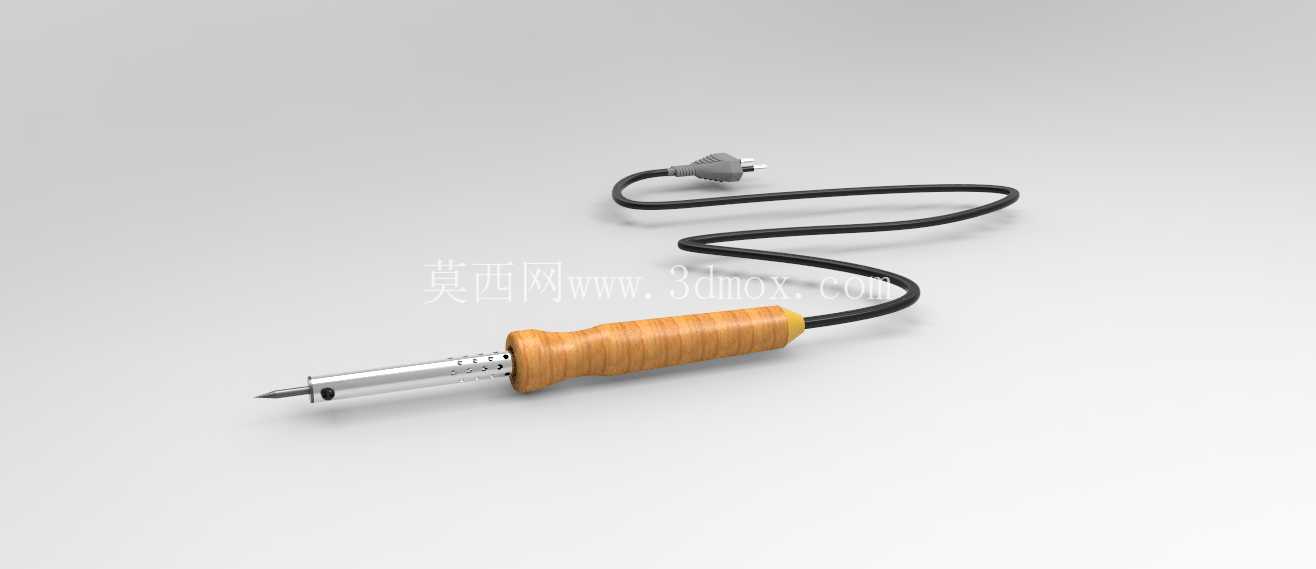

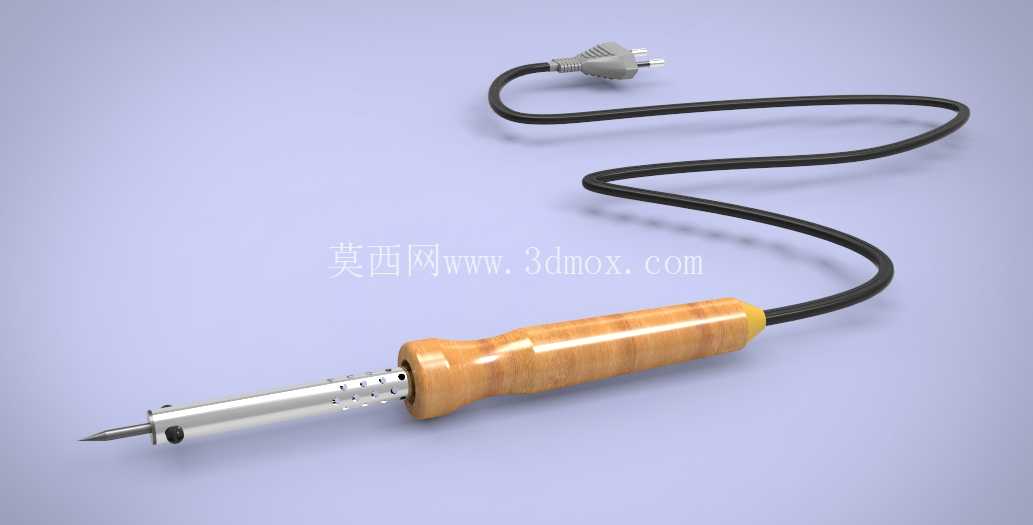

外热式木柄电烙铁三维结构设计

　　这款外热式木柄电烙铁的三维结构设计，完全围绕电子装联、五金小件焊接的实际作业场景展开，在做结构建模之前，先梳理了一线作业人员的使用痛点：常规塑料柄烙铁长时间连续作业时，手柄位置容易因为发热传导出现烫手感，低温环境下塑料材质容易脆化开裂，电源线出线位置反复弯折容易出现线芯断裂，烙铁头更换时容易因为发热芯氧化出现卡滞。建模过程中首先确定了核心功能边界：整机长度控制在280mm区间，其中木柄握持段长度110mm，最大握持直径32mm，符合成年男性手掌抓握的人机工程尺寸，不会因为手柄过细导致长时间握持疲劳，也不会因为过粗影响精细焊接时的操控精度。

　　发热段采用铜质镀铁烙铁头结构，外露发热段长度75mm，尖端做30度斜口处理，既可以应对常规电路板引脚的精细锡焊，也能满足小尺寸金属件的预加热、搪锡作业需求。电源线采用三芯带接地结构，线径选用0.75平方毫米的耐温橡胶线，出线位置做了15mm长度的防弯折弹簧护套，建模时特意预留了护套与木柄端部的1mm转动间隙，避免作业时反复弯折电源线导致的绝缘层破损。木柄部分选用硬质榉木的材质参数做结构适配，表面做滚花防滑纹理，纹理深度0.3mm，既可以保证手部出汗时的握持摩擦力，也不会因为纹理过深积攒焊接时掉落的锡渣、助焊剂残留。

　　发热芯与木柄的连接位置做了隔热陶瓷衬套结构，衬套厚度3mm，建模时做了过盈配合的公差预留，既可以阻断发热芯的热量向木柄传导，连续作业2小时手柄位置温度也不会超过40摄氏度，也能保证连接结构的同轴度，避免烙铁头出现偏心晃动。烙铁头与发热芯的配合采用插拔式结构，配合间隙控制在0.05mm，既可以保证热传导效率，也能在烙铁头氧化损耗后快速更换，不需要拆解整机结构。电源线插头部分做了国标10A三插的结构建模，插片厚度0.8mm，插片间距严格符合国标尺寸要求，不会出现插座位适配问题。在做整体结构校验时，特意模拟了三种典型作业姿态下的重心位置：整机重心落在木柄前端15mm位置，握持时手腕不需要额外施加平衡力，长时间精细焊接时手腕负荷更低。

　　针对焊接作业时容易出现的烙铁滚落问题，建模时特意将木柄尾部做了直径35mm的限位凸台，当烙铁放置在常规工作台面时，凸台会与烙铁头尖端形成两个支撑点，不会因为台面轻微倾斜出现滚落，避免烫伤作业人员或者烫坏工作台面。发热芯的功率适配区间设定为30W-60W，结构尺寸兼容市面上常规的外热式发热芯配件，用户后期更换配件不需要单独定制，降低使用维护成本。烙铁头部分的结构预留了不同 tip 头的替换接口，可以根据作业需求更换尖嘴、斜口、刀口等不同形状的烙铁头，不需要更换整机。木柄与金属连接套的位置做了2mm深度的卡槽定位，装配时涂耐高温胶固定后不会出现转动，作业时施加侧向力也不会出现手柄松动。整个建模过程中所有配合面都做了公差标注，金属部件的边缘都做了R0.5的倒角处理，不会出现锐边割手的问题。电源线的走线空间在木柄内部做了直径8mm的通孔，足够容纳三芯线的同时，预留了接线端子的安装空间，装配时不需要强行挤压线材，避免线芯绝缘层破损导致的漏电风险。接地端子的连接位置做了独立的固定螺丝柱，接地导线直接连接到金属发热套位置，保证漏电时的保护有效性。
