多规格嵌入式衣柜柜门拉手结构设计

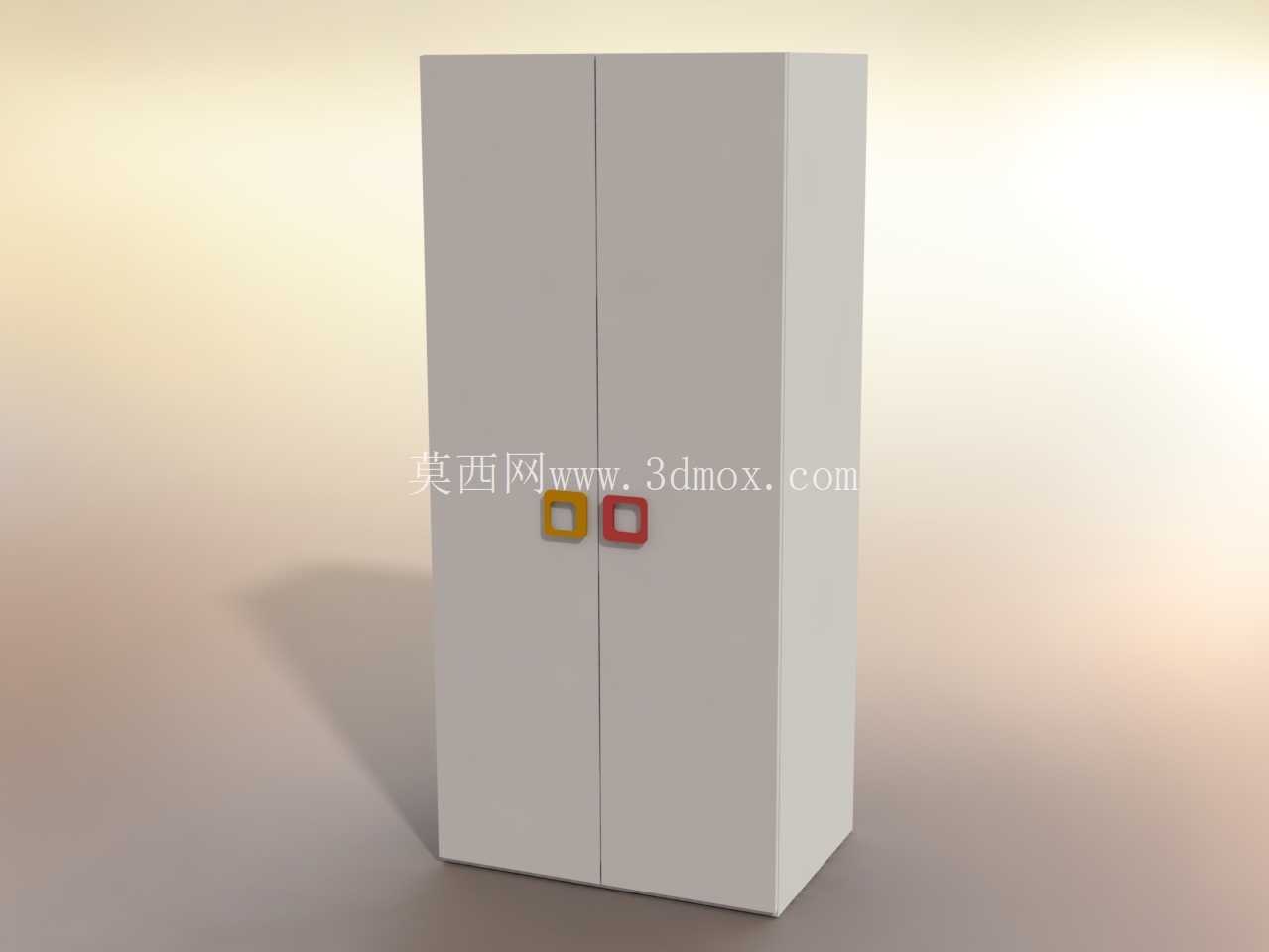

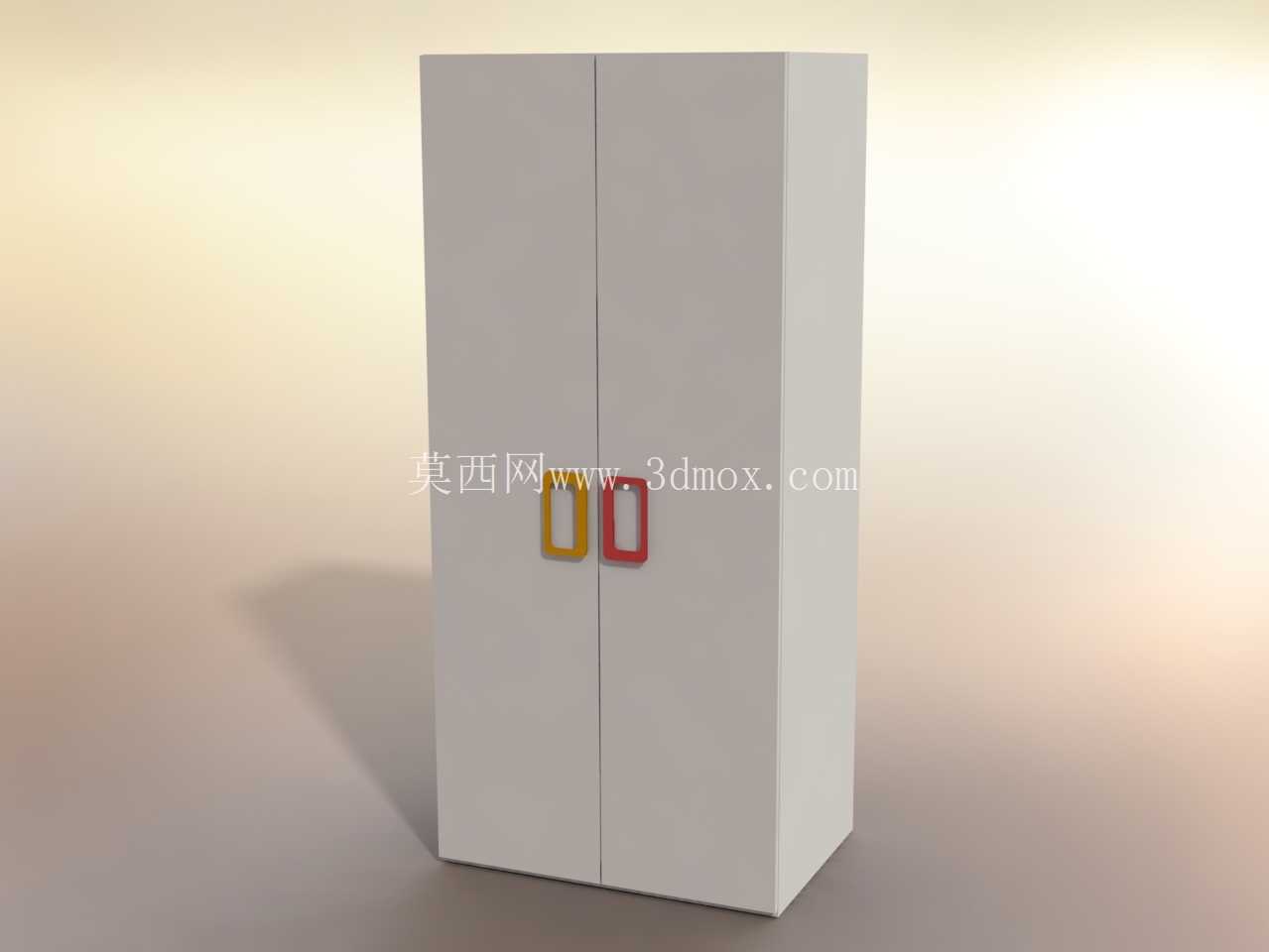

本次涉及的拉手构件主要应用于定制衣柜、整体衣帽间的柜门启闭场景，同时也可适配同安装逻辑的储物柜、玄关柜等板式家具的门板使用，作为用户直接接触的操作构件，其结构合理性直接影响日常使用的握持手感与长期服役可靠性。从实际使用场景出发，这类嵌入式暗装拉手区别于外凸式明装拉手，不会在门板外侧形成突出结构，能够避免日常通行时的磕碰风险，尤其适配窄过道空间的衣柜布局，同时极简的外露视觉效果也能匹配当下主流的无主灯、极简风家装设计需求，不会破坏柜门整体的平整视觉感。

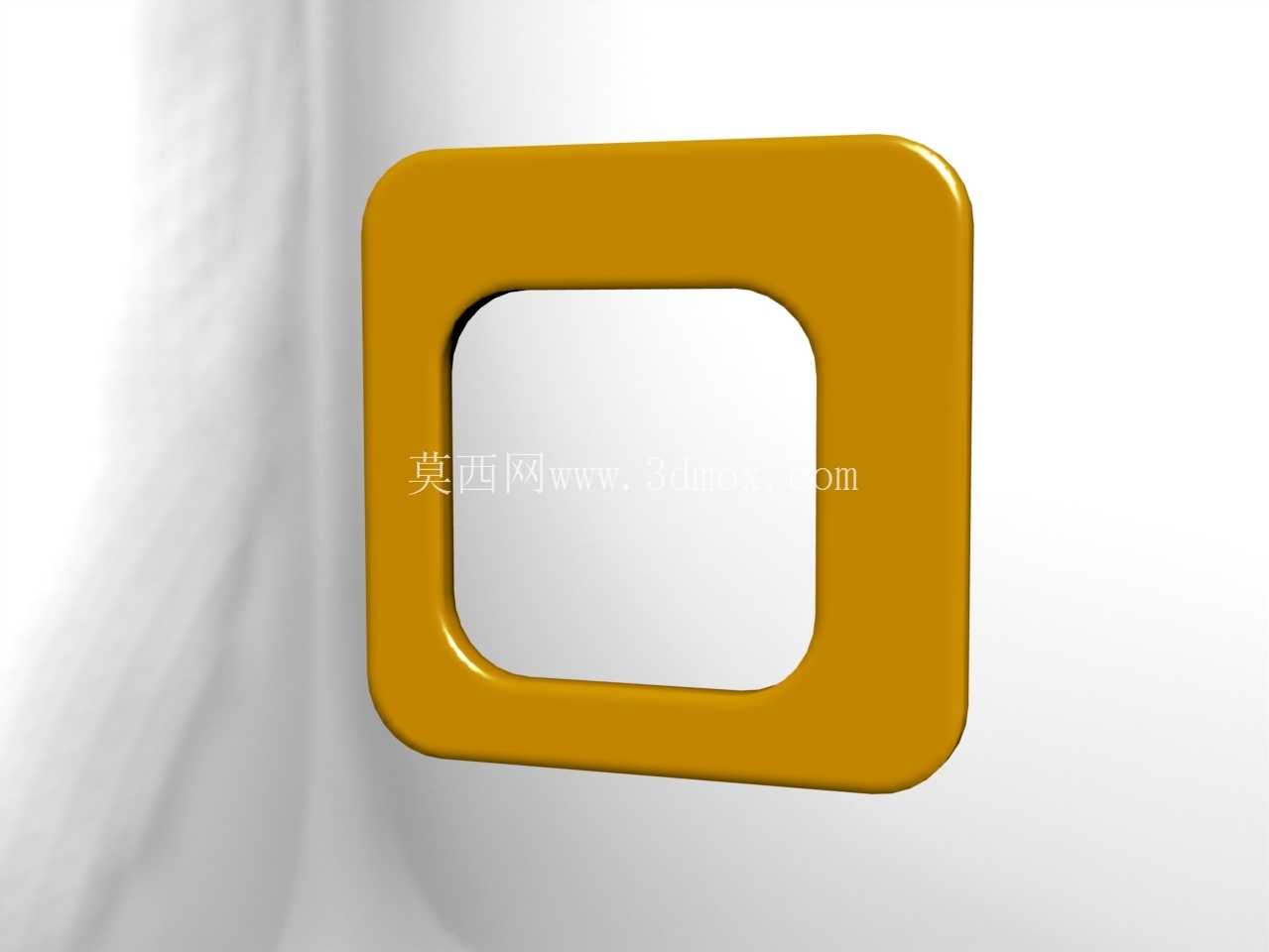

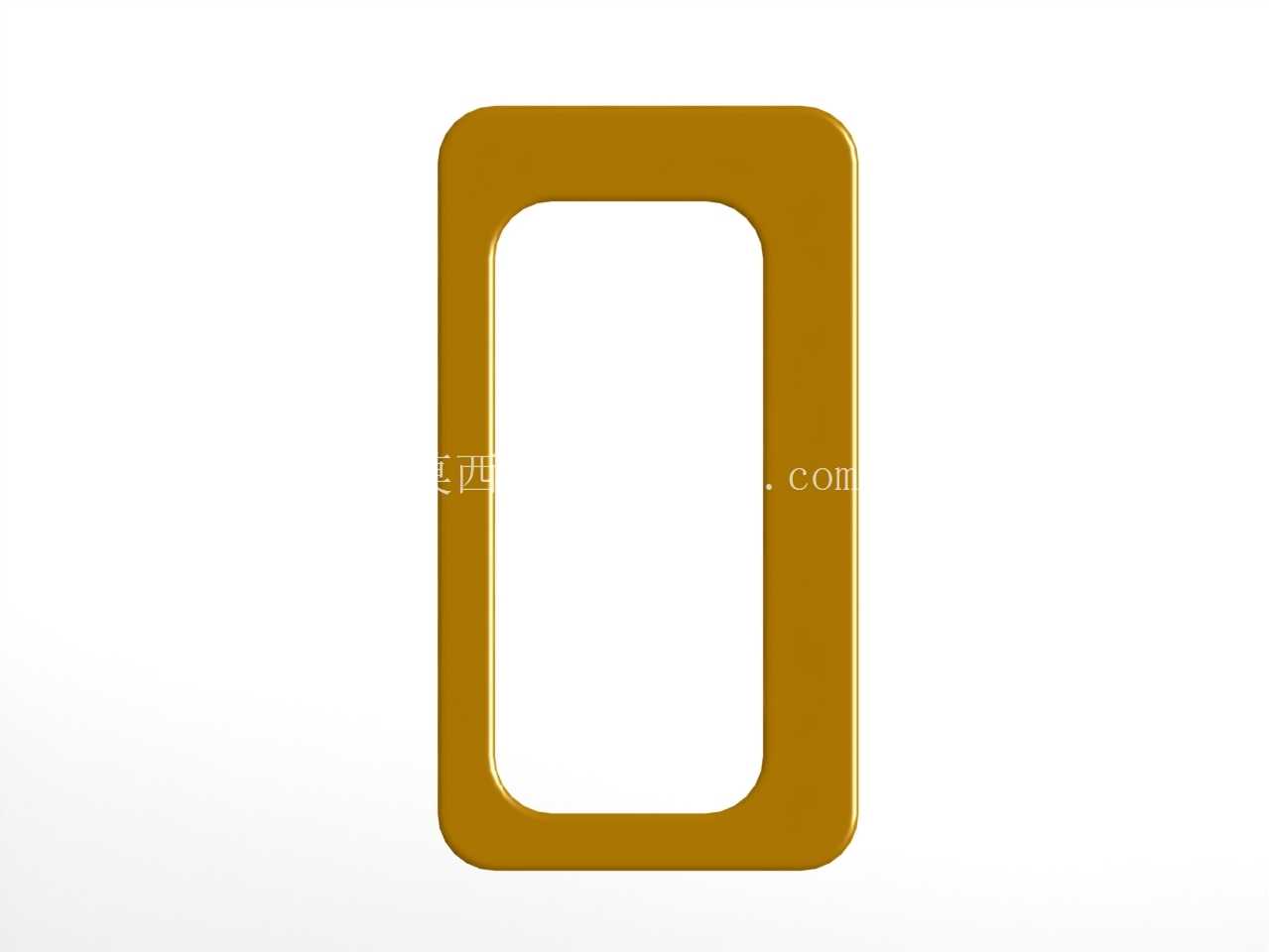

从功能特性来看，该系列拉手做了三种不同规格的尺寸划分，分别对应不同的门板厚度与握持需求：其中11×20规格的长圆角矩形款，采用黄色标识区分，适配18-22mm厚度的常规衣柜门板，内凹深度足够成年人四指指尖伸入扣合，启闭柜门时的施力空间充足，不会出现抠不住、打滑的问题；11×11规格的正方形圆角款采用绿色标识，尺寸更为小巧，适合宽度较窄的半高柜门、抽屉面板使用，不会因为拉手尺寸过大破坏小尺寸面板的比例协调性；55×55规格的大尺寸正方形圆角款采用红色标识，内凹空间更大，适合高度较高的通顶衣柜上沿门板，或是重量较大的实木柜门使用，能够允许用户整只手伸入施力，启闭厚重门板时更省力，也方便用户在抬手操作时快速找准施力位置。

设计过程中首先考虑的是安装边界的适配性，所有规格的拉手均采用嵌入式安装逻辑，需要在门板对应位置铣出与拉手底座尺寸匹配的凹槽，将拉手底座嵌入凹槽后通过侧边的固定卡扣与门板连接，不需要额外打螺丝孔破坏门板正面的完整性，安装完成后拉手表面与门板表面齐平，没有突出落差。固定卡扣的位置做了对称式设计，每款拉手的左右两侧各设置一组卡接结构，安装时只需要将拉手对准预先铣好的凹槽推入，卡扣就会自动卡在凹槽的侧壁上，安装效率远高于传统螺丝固定的明装拉手，后期如果需要更换拉手，只需要从内侧顶出卡扣即可拆卸，不会在门板正面留下明显的安装痕迹。

外形设计上所有规格的拉手都做了全圆角过渡处理，没有尖锐的棱角，即使用户快速伸手扣握也不会划伤手部，内凹的握持边缘做了微小的倒角处理，手指接触的位置不会有锋利的割手感，长期使用也不会因为反复摩擦导致手部不适。不同颜色的标识一方面是生产过程中用于快速区分规格，避免不同尺寸的拉手混料，另一方面也可以给用户提供配色选择，能够匹配不同颜色的门板饰面，比如黄色款可以搭配原木色门板，绿色款可以搭配莫兰迪色系的浅色门板，红色款可以搭配深色系的烤漆门板，满足不同的家装配色需求。

从铸造工艺的角度来看，这类拉手的毛坯采用压铸工艺生产，结构上没有复杂的倒扣结构，模具抽芯难度低，成型后的毛坯只需要经过简单的去毛刺、表面喷涂处理就可以进入装配环节，生产良率高，适合批量规模化生产。拉手的壁厚做了均匀化设计，整体壁厚控制在2.5mm左右，既保证了构件的结构强度，长期反复施力不会出现断裂变形，也不会因为壁厚过大导致材料浪费、整体重量过重，增加门板的额外负载。安装槽的尺寸公差控制在±0.2mm范围内，能够适配常规板式家具的铣槽加工精度，不会出现安装时缝隙过大或者装不进去的问题，降低现场安装的调整难度。

在实际选型过程中，设计人员可以根据柜门的宽度、高度、重量以及整体设计风格选择对应规格的拉手：宽度小于300mm的抽屉面板优先选用11×11规格的小尺寸拉手，宽度在300-600mm之间的常规平开门选用11×20规格的长条形拉手，高度超过2米的通顶门或是重量超过15kg的厚重实木门选用55×55规格的大尺寸拉手，保证施力时的操作便利性。同时因为拉手是嵌入式安装，在门板加工阶段就需要提前确定拉手的安装位置，将铣槽工序纳入门板的CNC加工流程中，避免后期现场开槽导致的位置偏差、边缘崩边等问题。
