燃气轮机用离心式涡轮叶片结构设计

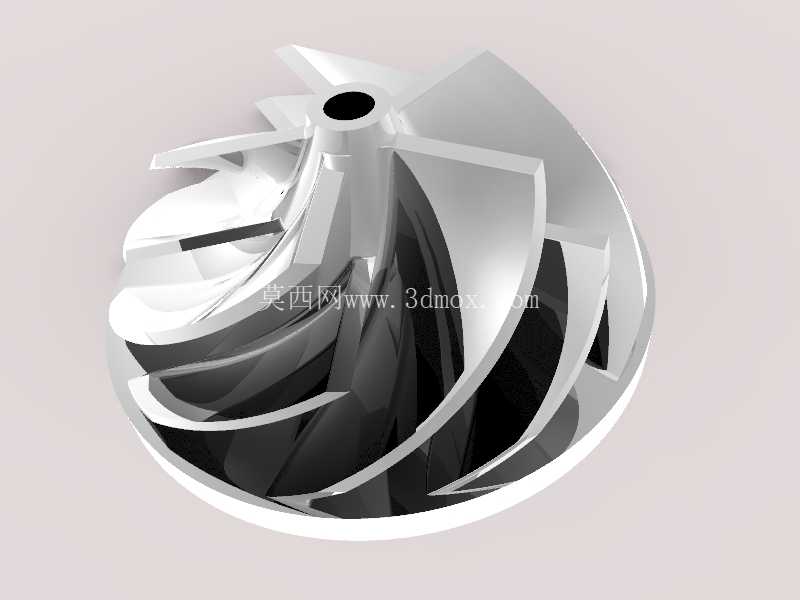

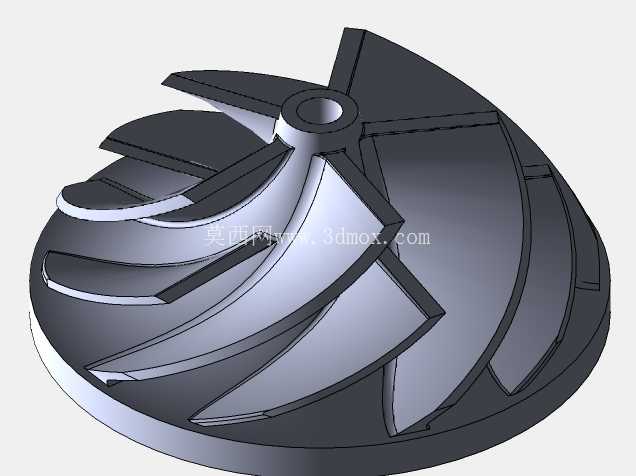

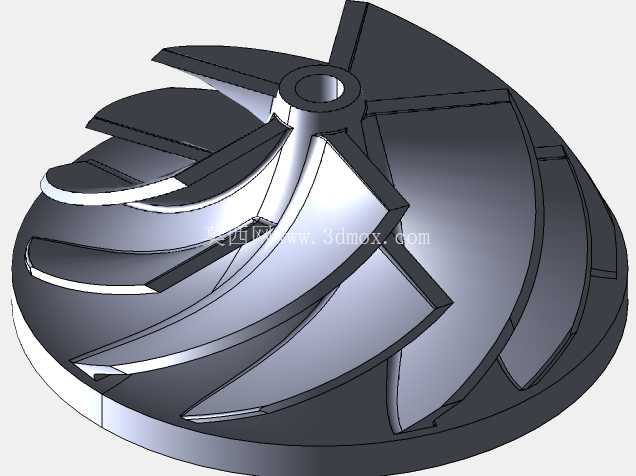

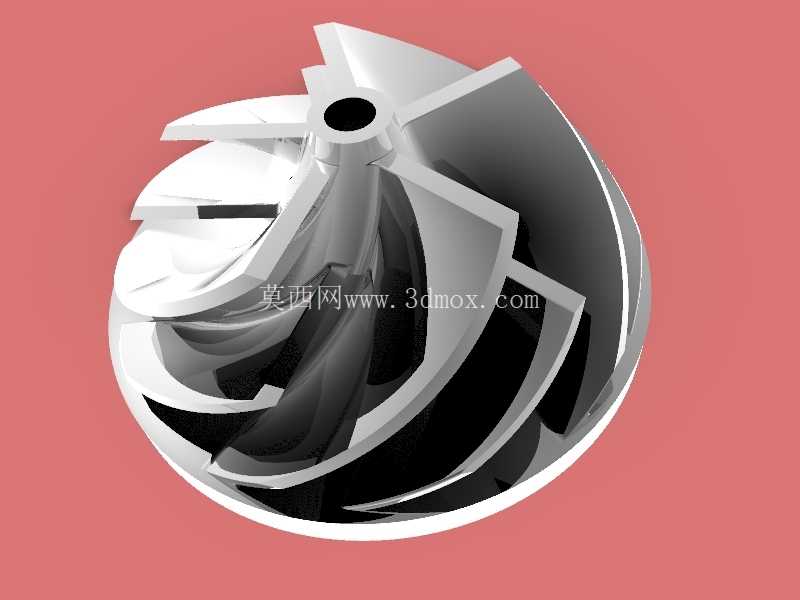

　　在燃气轮机、涡轮增压器、小型航空动力单元的核心做功段，这类带后弯式流道的涡轮叶片是直接决定整机热效率与输出功率的核心部件，不同于轴流叶片的大流量低载荷特性，该款离心式涡轮叶片适配小流量高增压比的工况场景，常见于分布式能源发电机组、车用涡轮增压器涡轮端、小型涡喷发动机的压气机与涡轮衔接段，承担着将燃烧室喷出的高温高压燃气内能转化为轮轴旋转机械能的核心作用。从结构设计逻辑来看，叶片采用空间扭曲后弯构型，叶型截面沿轮盘径向从中心轮毂处向外缘逐步扭转，每一片叶片的压力面与吸力面曲率都经过流场迭代修正，目的是让高温燃气在流道内完成膨胀加速的过程中，尽可能减少气流分离与涡流损失，避免气流在叶道内产生紊流导致的能量耗散，同时降低叶片表面的局部热应力集中。

　　轮盘中心的安装孔采用带定位止口的通孔设计，安装时与主轴的轴肩配合实现轴向定位，孔壁与主轴采用过盈配合加键槽传扭的结构，能够承受高转速下的巨大离心载荷与扭矩冲击，轮盘外缘的叶片与轮盘采用一体化铸造成型的结构，避免了装配式叶片存在的连接间隙与应力集中问题，适配铸造工艺的脱模角度设计也在叶根位置做了圆滑过渡，不会出现直角锐边导致的铸造缺陷。从安装边界来看，该涡轮叶片的整体径向尺寸适配中小型涡轮机的蜗壳安装腔，叶片外缘与蜗壳内壁的间隙控制在0.2-0.5mm区间，间隙过大会导致燃气漏流损失，间隙过小则会在热态膨胀时出现叶片擦碰蜗壳的故障；叶片轴向宽度匹配燃烧室出口到扩压器段的安装距离，轮毂端面的密封槽位置与迷宫密封件配合，阻断燃气向轴承腔的泄漏通道。

　　在实际工况运行中，叶片前缘直接接触800-1100℃的高速燃气，因此叶型厚度从前往后逐步递减，前缘做了小圆角钝化处理，既可以降低高温燃气的冲刷磨损，也能减少异物撞击导致的叶片缺口损伤；叶片尾缘厚度控制在1mm以内，目的是减少尾迹涡流损失，提升气流流出叶道后的均匀度，降低后续扩压器段的流动损失。建模过程中需要重点控制叶型的截面线光顺度，每一个径向高度的叶型截面都要保证曲率连续，避免出现局部拐点导致的流场畸变，同时叶根与轮盘的过渡圆角要根据离心应力仿真结果做优化，圆角半径过小会导致应力集中系数过高，运行中容易出现叶根断裂故障，圆角半径过大则会挤占流道空间，降低通流效率。

　　这类涡轮叶片的铸造生产过程中，扭曲的叶型结构对模具的分型面设计提出了较高要求，建模时预留的铸造收缩率要根据不同位置的壁厚做差异化设置，轮毂位置壁厚较厚，收缩率取值略高，叶片薄壁位置收缩率取值偏低，才能保证铸造完成后叶型的尺寸精度符合设计要求，避免后续大量的机加工修正破坏叶型的气动外形。在设备检修环节，这类一体化铸造的涡轮叶片需要重点检查叶片表面的热裂纹、前缘的冲刷磨损量以及轮盘安装孔的配合间隙，一旦叶片出现长度超过1mm的裂纹或者前缘磨损量超过0.3mm，就需要及时更换，避免高转速下叶片断裂飞出造成整机损毁的严重事故。对于三维建模从业者而言，构建这类模型不能只追求外形相似，需要结合气动设计的基本逻辑与实际安装的边界约束，理解每一个结构特征的设计目的，比如叶片的扭转角度对应不同径向位置的气流速度三角形，轮盘的厚度分布对应离心载荷下的应力分布，中心安装孔的止口长度对应主轴的定位精度要求，只有把这些工程实际的设计逻辑融入建模过程，搭建的模型才能真正用于后续的仿真分析、模具设计与生产制造环节，而不是仅具备外观展示作用的空壳模型。
