38mm规格吊装导向滑轮组件结构设计

　　在车间物料转运、小型设备吊装、生产线缆导向、户外轻型起重作业场景里，这类小规格滑轮组件是非常常见的受力导向构件，很多一线结构设计人员在做非标设备改型、工装夹具配套时，经常会忽略这类小部件的细节设计，要么直接选外购标准件凑合用，要么做出来的结构安装后出现卡滞、偏磨、固定螺栓剪切断裂的问题，反而拖慢整体项目进度。这套38mm规格的滑轮组件，核心的受力轮体直径控制在38mm，这个尺寸选型是经过多场景适配的：轮槽宽度匹配常规6-10mm直径的钢丝绳、尼龙牵引绳，轮槽的圆弧半径做了1.2倍绳径的过渡处理，避免绳索在轮槽内出现硬折点，延长牵引件的使用寿命。

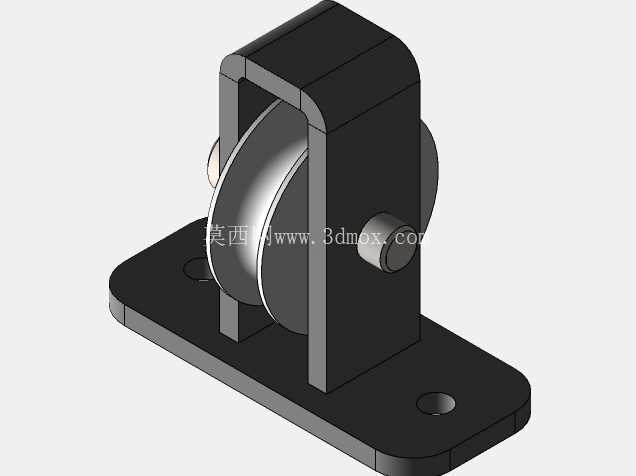

　　从结构布局来看，组件采用双侧立式支撑板加底部安装法兰的结构，两块支撑板的厚度做了等强度设计，靠近轮轴安装孔的位置做了局部加厚，避免轮轴受径向力时支撑板出现外翻变形；支撑板和底部安装底板之间采用折弯一体成型加焊接补强的结构，相比分体螺栓固定的形式，整体抗冲击性能提升不少，不会因为长期受交变载荷出现连接螺栓松动的问题。底部的安装法兰做了长圆形安装孔设计，两个安装孔的中心距留足了调整余量，现场安装时可以适配不同孔位的安装基座，不用二次扩孔返工，法兰板的厚度足够承受额定载荷下的弯矩，不会出现底板翘曲导致滑轮偏斜的情况。

　　轮体和轮轴之间预留了润滑脂存储间隙，轴端采用卡簧加轴套的固定方式，既限制了轮体的轴向窜动，又不会因为过盈配合导致轮体转动卡滞，日常维护时只需要拆下侧端卡簧就能更换轮体或者轴套，不用整体拆解整个组件，维护效率很高。在实际选型应用时，要注意这套组件的安装边界：整体高度要预留出绳索上下摆动的空间，两侧支撑板外侧不能有距离过近的遮挡结构，避免绳索脱出轮槽后和周边构件发生摩擦；轮轴的同轴度公差控制在0.02mm以内，保证轮体转动时没有径向跳动，牵引过程中不会出现绳索抖动的问题。

　　很多设计人员做这类滑轮结构时，容易犯的错误是把轮槽深度做的过浅，牵引角度稍大就会出现脱槽问题，这套结构的轮槽深度做到了绳径的0.6倍，正常作业角度范围内即使有小幅摆动，绳索也不会脱出轮槽；另外支撑板的边缘做了圆角钝化处理，不会割伤牵引绳索，也避免安装维护时划伤操作人员。在轻型起重场景里，这套组件可以作为定滑轮改变牵引方向，也可以多个组合构成简易滑轮组降低牵引拉力，适配小型手动葫芦、电动牵引绞车的配套使用；在生产线场景里，还可以作为线缆、带状物料的导向轮使用，轮体的金属材质耐磨性能优于塑料滑轮，长期使用不会出现轮槽磨损变形的问题。设计时还考虑了不同安装场景的适配性，底部法兰的安装孔可以适配M8-M10规格的固定螺栓，安装面的平面度做了铣削加工处理，固定后组件不会出现倾斜，保证轮体的转动平面和牵引方向始终保持平行，减少侧向力对轮轴的额外损耗。
