货运车辆尾部防撞缓冲挡块结构设计

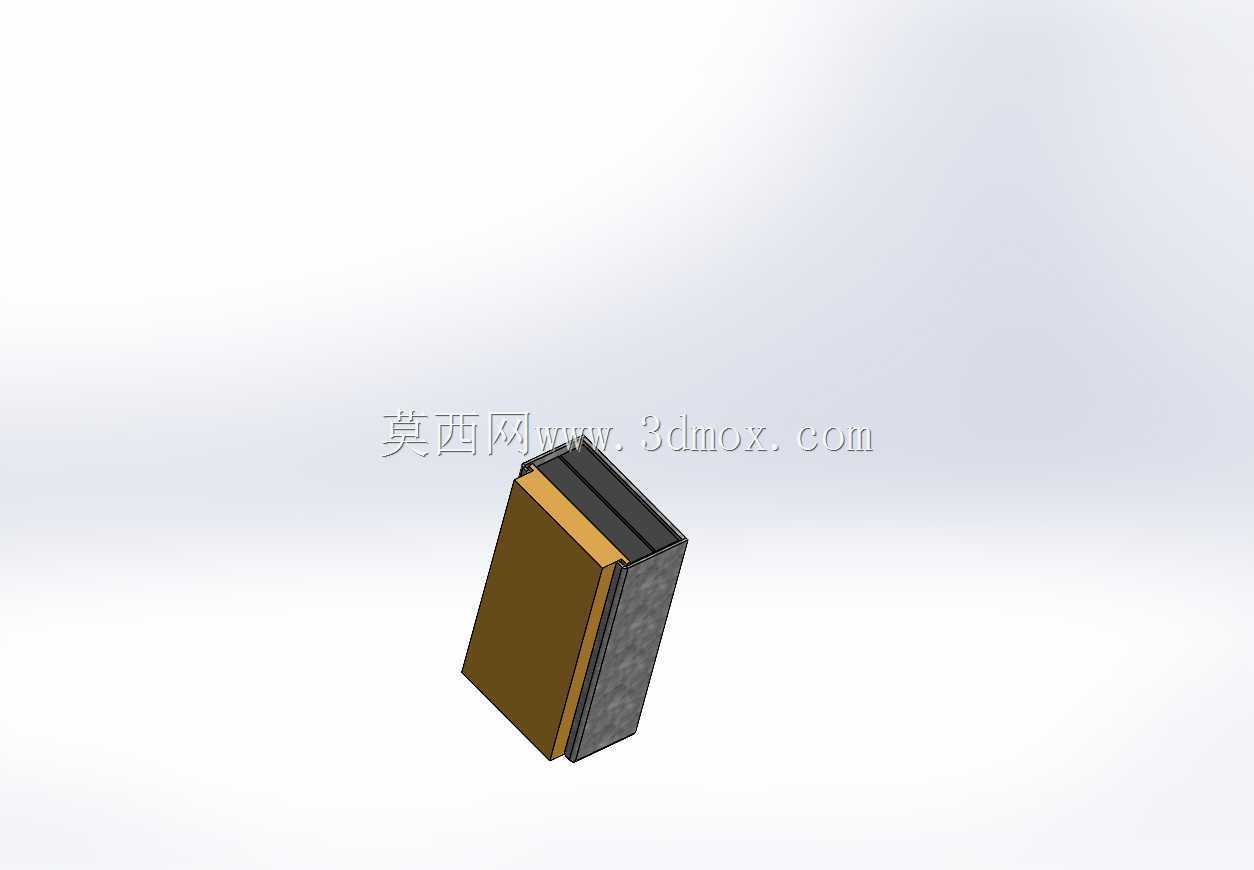

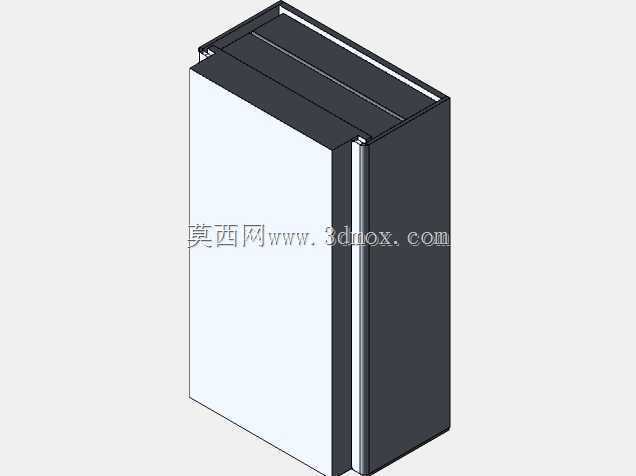

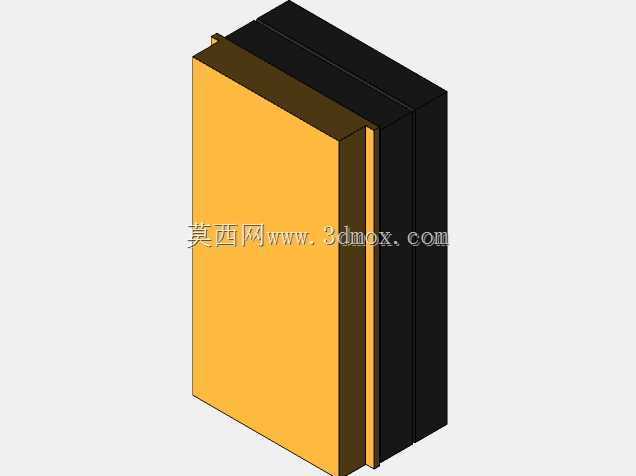

　　在货运车辆的日常运营场景里，装卸货平台对接、狭窄厂区挪车、低速跟车排队的工况十分常见，这类场景下车辆尾部极易发生刚性碰撞，轻则造成货箱尾板、后保险杠变形开裂，重则波及底盘尾部的气路、电路连接件，甚至在装卸货对接时撞坏月台边缘设施，这类低速碰撞的维修成本虽不高，但频发的小故障会直接打乱车辆的运营排班，影响运输周转效率。这款防撞缓冲挡块的设计，正是针对这类10km/h以下的低速碰撞场景做的结构优化，区别于传统直接焊接在车架尾部的金属防撞梁，它采用了分层复合的结构形式，外层为高耐磨橡胶材质，中间夹设高密度弹性缓冲层，内层为刚性金属安装基座，碰撞发生时首先通过橡胶层的大变形吸收第一波冲击能量，再由中间缓冲层分散冲击力道，

　　最后通过金属基座将剩余载荷均匀传递到车架纵梁上，避免局部应力集中造成的车架变形。从安装边界来看，这款挡块的外形尺寸为450mm×265mm×160mm，安装基座上预留了对应常规重卡、轻卡车架尾部的标准安装孔位，孔位间距适配多数货运车辆的后防护安装位，不需要对原车车架做额外的打孔、焊接改造，直接通过高强度螺栓即可完成固定，单块挡块的重量控制在合理区间，不会给车辆尾部造成额外的载荷负担，也不会超出车辆尾部的外廓尺寸限值，符合车辆运行的安全技术规范要求。在实际使用中，这类挡块除了在车辆行驶过程中应对低速追尾碰撞，更多的使用场景是在物流仓库月台对接时，车辆倒车抵近月台的过程中，挡块先接触月台的防撞橡胶条，既能给驾驶员提供明确的到位触感反馈，

　　避免倒车过度撞坏月台设施或者车辆尾门，也能在装卸货过程中，抵消车辆因为装卸货重量变化产生的小幅位移，避免车辆和月台之间出现硬摩擦。设计过程中，针对不同使用场景的损耗特性，外层橡胶材质特意选用了耐候性配方，能够适应-40℃到60℃的环境温度区间，在北方冬季低温环境下不会出现橡胶脆裂的问题，南方夏季高温暴晒下也不会出现材质软化、缓冲性能下降的情况，橡胶表面做了防滑纹理处理，和月台接触时能够增大摩擦力，减少车辆停靠时的滑动位移。中间的缓冲层采用了梯度密度的设计，靠近橡胶层的部分密度更低，变形量更大，能够吸收小幅度的碰撞冲击，靠近金属基座的部分密度更高，刚性更强，能够承受较大的冲击载荷而不发生永久性变形，避免碰撞后挡块整体失效。

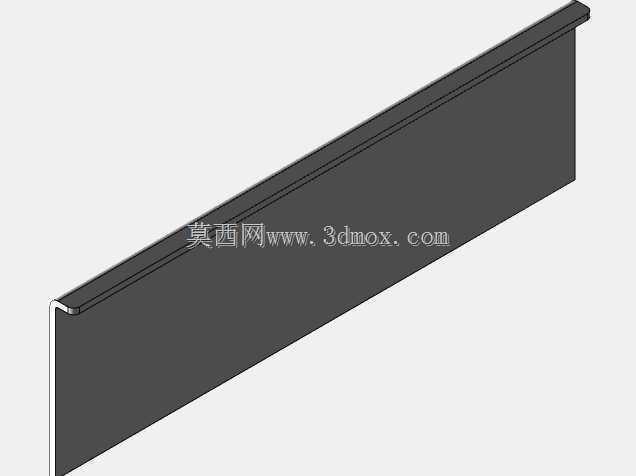

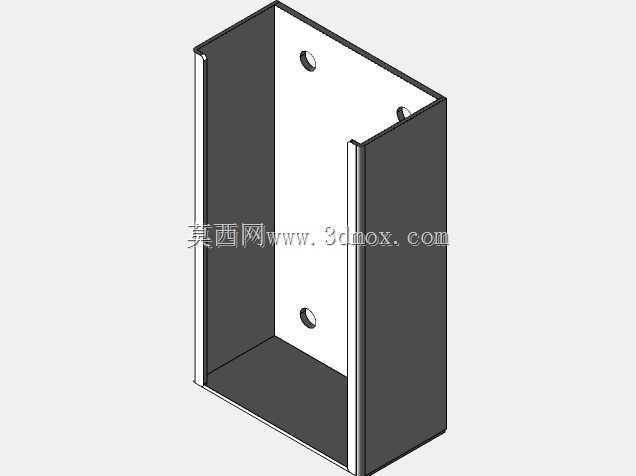

　　金属基座部分采用了折弯焊接的箱型结构，相比平板式的安装底座，箱型结构的抗扭、抗弯折性能提升了40%以上，即使在偏置碰撞的工况下，也就是碰撞点落在挡块边缘位置时，基座也不会出现弯折断裂的情况，能够将冲击力有效传导到两侧的车架纵梁上。在安装适配性上，这款挡块既可以单块居中安装在车辆尾部中央位置，应对正后方的碰撞冲击，也可以成对安装在车尾左右两侧，对应月台的两个接触点位，相比通长式的金属防撞梁，这种分体式的挡块在单个部件损坏后可以单独更换，不需要整体拆卸更换整条防撞梁，后期维护的成本更低，更换操作也更简便，不需要大型举升设备，普通维修人员用常规套筒工具即可完成更换作业。针对厂区内部作业的短倒转运车辆，这类挡块还可以额外加装在车辆侧面的防护栏位置，应对厂区内会车、转弯时的侧面剐蹭，保护车辆侧面的油箱、蓄电池等部件，避免剐蹭造成的部件损坏。在结构建模过程中，各部件的连接位置做了圆角过渡处理，避免应力集中造成的连接部位开裂，橡胶层和金属基座之间采用了硫化粘接的工艺结构，相比胶粘或者螺栓固定的形式，硫化粘接的结合强度更高，在长期反复冲击的工况下不会出现橡胶层和基座脱落的问题。安装螺栓的规格选用了10.9级的高强度螺栓，搭配防松垫圈，避免车辆长期行驶过程中因为振动造成螺栓松动，保证挡块的安装可靠性。
