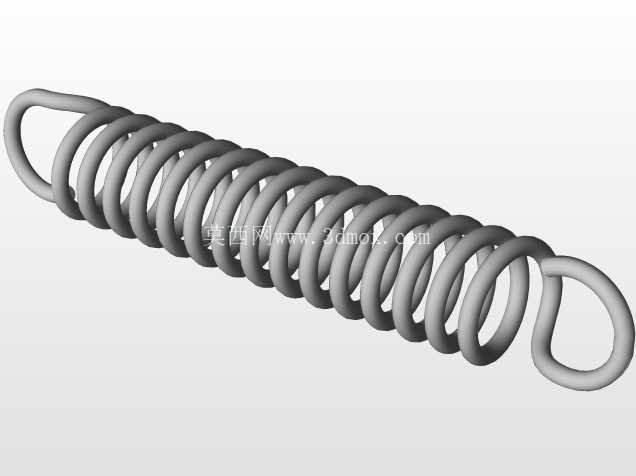

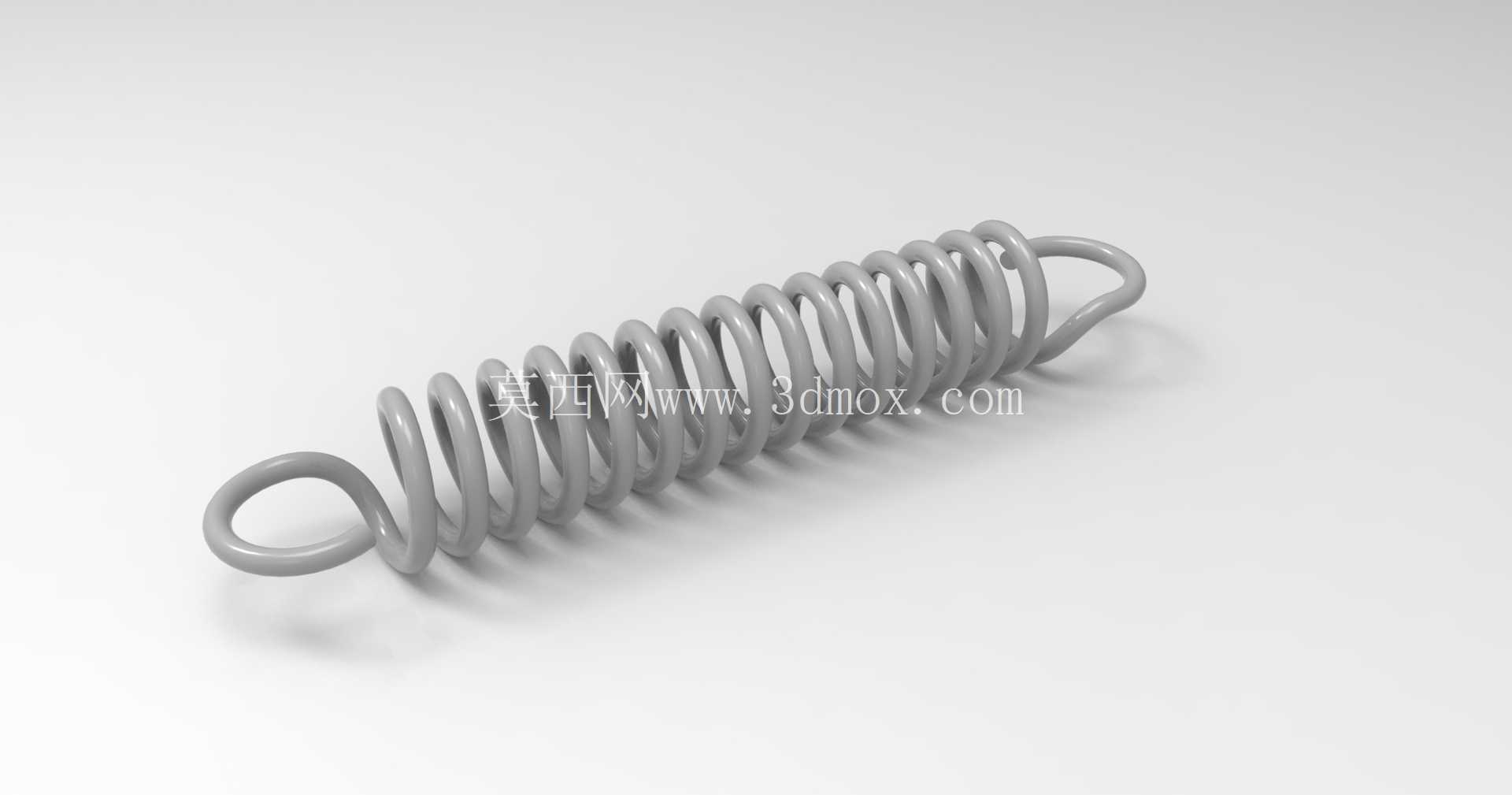

带双耳挂钩拉伸弹簧结构设计

做了十几年机械结构设计，经手的弹性元件少说也有上百种，这次的双耳挂钩式拉伸弹簧，是针对中小载荷往复复位场景做的适配设计，先从实际落地的场景说起，这类弹簧最常出现在小型工装夹具的复位机构、自动化输送线的张紧结构、低压电器的触点回位组件，还有部分小型健身器材的阻力提供单元里，和普通压簧不同，拉伸弹簧的初始张力是设计时必须卡死的核心参数，不然空载状态下簧圈之间出现间隙，安装后就会出现空行程，直接影响整套机构的动作响应精度。

先讲安装边界的考量，两端的圆环形挂钩是直接和机构上的挂销配合的，设计时特意把挂钩的弯折内径做了比常规挂销直径大0.2mm的间隙，既不会因为间隙过大出现工作时的晃动异响，也不会因为间隙过小导致安装时卡滞，甚至因为强行装配给挂钩根部带来附加弯曲应力。挂钩和簧体衔接的过渡段没有做直角弯折，而是留了R1.5的过渡圆角，这个细节很多新手建模时容易忽略，实际工况下拉伸弹簧断裂的位置80%都在挂钩和簧圈的衔接处，直角弯折会造成严重的应力集中，交变载荷下很容易出现疲劳断裂，过渡圆角的存在能把局部应力峰值降低30%以上，有效延长元件的使用寿命。

再看簧体部分的参数匹配，簧圈的节距在无载荷状态下是紧密贴合的，这是拉伸弹簧和压缩弹簧最直观的外形区别，建模时特意把每一圈簧丝的贴合面做了微小的贴合间隙处理，不是完全零间隙的干涉状态，毕竟实际生产中簧丝表面有镀层或者氧化层，完全零间隙的模型导入工程图生产时，会出现工艺上的不合理。簧丝的直径选型是对应150N工作载荷下的变形量要求做的，有效圈数的设定是为了保证在最大拉伸长度下，簧圈之间不会出现塑性变形，也就是拉伸到极限位置时，簧丝的切应力仍然在材料的弹性变形区间内，不会出现卸载后无法复位的永久变形。

实际应用中这类弹簧的安装空间通常比较紧凑，所以建模时特意把整体的外径控制在适配常规安装孔位的尺寸范围内，不会因为簧圈外径过大和周边的结构件出现运动干涉，两端挂钩的中心距在自由状态下的尺寸是和机构的初始安装距完全匹配的，安装时不需要强行拉长弹簧对位，避免初始安装就给弹簧带来附加的预加载荷，导致实际工作时的载荷特性偏离设计值。

从设计思路上来说，没有做特殊的异形挂钩结构，就是采用最通用的整圆环形挂钩，是因为这种结构的模具成本最低，量产时的质量稳定性最好，不需要额外的二次加工工序，对于通用五金配件来说，标准化的结构意味着更好的互换性，设备维护更换时不需要单独定制，直接采购标准件就能替换，降低终端用户的维护成本。建模过程中对簧丝的螺旋升角做了精准控制，保证每一圈簧丝的受力均匀，不会出现局部圈数应力过大的情况，同时挂钩的对称度也做了约束，两个挂钩的中心连线和簧体的轴线重合度控制在0.1mm以内，避免工作时弹簧出现偏载，导致单侧簧圈过早磨损或者断裂。

很多人觉得弹簧是简单零件，其实里面的细节考量一点不少，比如挂钩的开口方向，建模时是和簧圈的螺旋切线方向保持一致的，这样在承受拉力时，挂钩处的力是沿着簧丝的切线方向传递的，不会给挂钩根部带来额外的扭矩，要是挂钩方向偏了，工作时挂钩会受到扭转力，很容易在根部直接折断。另外簧体的两端收尾圈也做了并紧处理，和相邻的有效圈紧密贴合，避免工作时端圈出现窜动，导致弹簧的刚度特性出现非线性变化，影响整套机构的动作一致性。
