三叶曲面螺旋推进桨叶结构设计

　　叶片的曲面是整个设计的核心，从叶根到叶梢的截面翼型是连续变化的，叶根位置因为要传递扭矩，截面厚度更大，翼型的弦长更短，保证和轮毂连接位置的结构强度，能承受动力输入轴传递的扭矩，同时抵抗流体冲击带来的交变载荷，避免长期运转出现叶根疲劳断裂的问题；从叶根向叶梢延伸的过程中，翼型的弦长逐渐拉长，截面厚度逐步减薄，曲面的扭转角也顺着旋转方向做渐变调整，这个扭转角的设置是为了让叶片不同半径位置的线速度匹配对应的流体攻角，避免叶梢位置因为线速度过高出现气流或水流分离，降低运转时的紊流噪声，同时减少无用的能量损耗。这类三叶曲面桨叶是流体动力推进系统里的核心做功部件，日常在小型船舶舷外机、低风速轴流通风设备、小型水力发电装置、水下作业机器人推进单元里都能见到同结构的应用，区别只在叶片的曲面弧度、叶根厚度、整体直径根据工况做参数调整。从结构设计逻辑来看，三叶布局相比两叶结构，运转时的动平衡表现更稳定，相同转速下输出的推力或风压脉动更小，不会出现两叶结构过临界转速时的明显振动问题，同时相比四叶及以上的多叶结构，流体通过叶片间隙的流阻更低，同等输入功率下的能量转换效率更高，适配中小功率的动力输出场景。

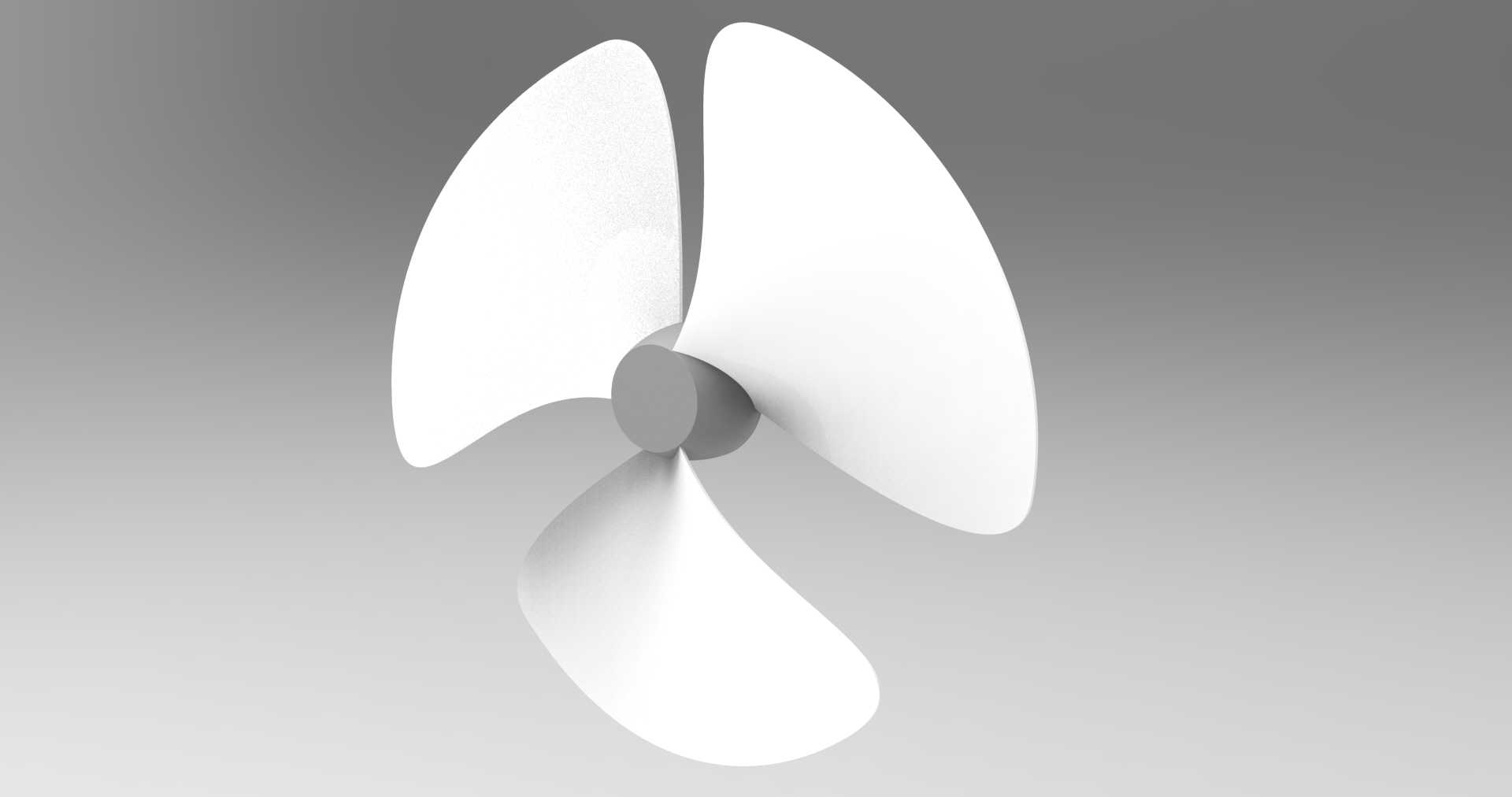

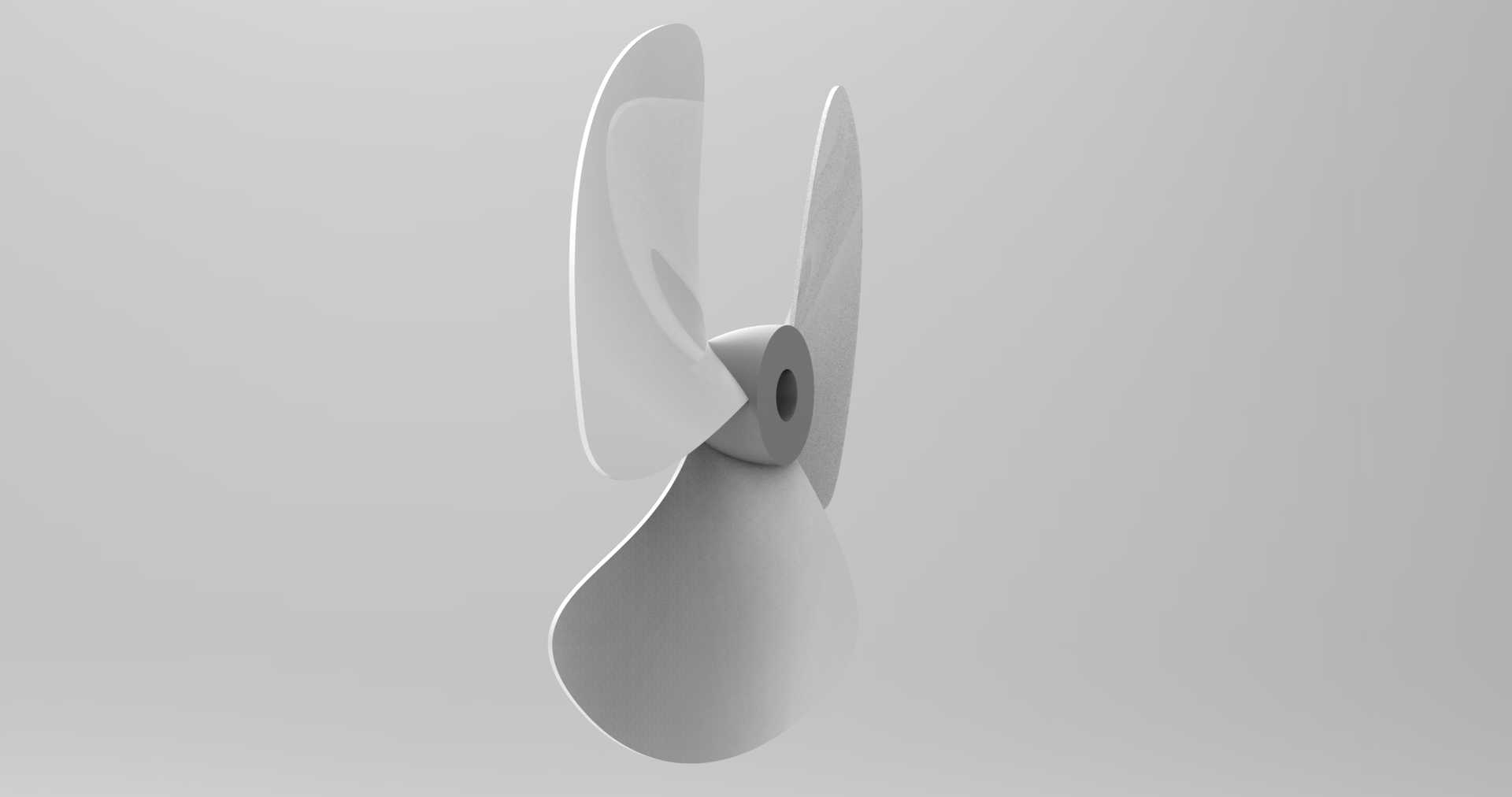

　　轮毂部分采用圆柱凸台结构，中心预留和动力输出轴配合的安装孔位，安装边界上，轮毂的外径和叶片根部的衔接位置做了圆弧过渡，避免直角位置出现应力集中，三个叶片沿轮毂周向120度均匀分布，安装时只需要将轮毂的配合孔和动力轴做同轴定位，通过键槽或者顶丝完成周向固定，就能保证运转时的同轴度，不需要额外做复杂的动平衡调试，只要加工精度控制在合理公差范围内，就能满足常规工况的使用要求。实际应用中，这类桨叶的尺寸适配范围很广，小直径的版本可以用在桌面级散热通风设备、小型水下探测机器人的推进单元，大直径的版本经过参数放大后，可以适配小型渔业作业船舶的推进系统、厂房通风换气的轴流风机。

　　设计过程中需要重点控制叶片的曲面顺滑度，整个曲面不能出现明显的折角或者凹凸，否则流体经过时会产生局部涡流，不仅会降低推进效率，还会带来额外的振动和噪声；叶梢位置的边缘做了小圆角处理，避免尖锐边缘在高速运转时出现应力集中，同时也能降低叶梢和流体切割时产生的涡流损耗。在安装边界的考量上，桨叶的整体旋转外径需要和配套的护罩或者导流罩内壁保留足够的安全间隙，避免运转过程中因为轴系的微小窜动导致叶梢和外壳发生刮蹭，同时轮毂的轴向定位尺寸要和动力输出轴的轴伸长度匹配，保证安装后叶片的位置处于导流结构的中心区域，让流体能够均匀作用在整个叶片的做功面上。

　　从受力角度分析，桨叶运转时每个叶片都承受持续的流体反作用力，这个力会在叶根位置产生最大的弯曲力矩，所以叶根和轮毂衔接的过渡圆角半径不能过小，否则长期交变载荷作用下很容易在过渡位置产生疲劳裂纹，设计时这个圆角的取值一般会根据叶片的整体厚度做匹配，保证应力能够顺畅传递到轮毂结构上，不会出现局部应力过高的问题。另外，三叶的对称布局也让整个桨叶的质心更容易落在旋转轴线上，相比非对称布局的桨叶，对支撑轴承的径向载荷更小，能够延长配套轴承的使用寿命，降低设备的日常维护频次。在不同的应用场景下，只需要调整叶片的扭转角和曲面弧度，就能适配不同的流体介质和转速要求，比如用在空气介质中的通风桨叶，叶片的扭转角会更小，曲面弧度更平缓，降低空气阻力；用在水环境中的推进桨叶，扭转角会更大，曲面弧度更明显，保证在水的高密度介质下能够获得足够的推力。
