立式台钻带机架工作台结构设计

这款立式钻削设备的三维结构，完整还原了车间常用台式钻床搭配落地机架的实际形态，在中小批量零件加工、工装夹具修配、教学实训场景中都有极高的适配性。日常生产里，这类设备主要承担金属、非金属工件的钻孔、扩孔、铰孔、攻丝等工序，相比手持电钻，其固定的立柱导向结构能保证更高的孔位精度与加工稳定性，是机加工车间、五金维修工位、模型制作工作室的标配加工设备。

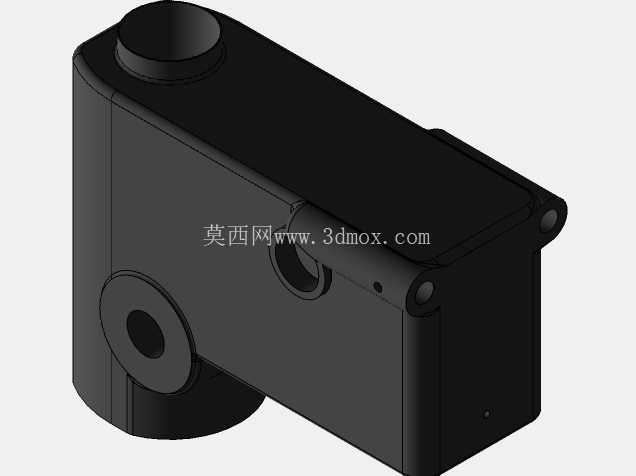

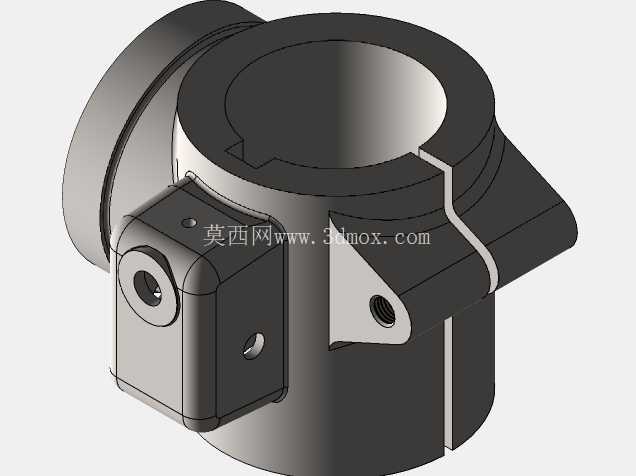

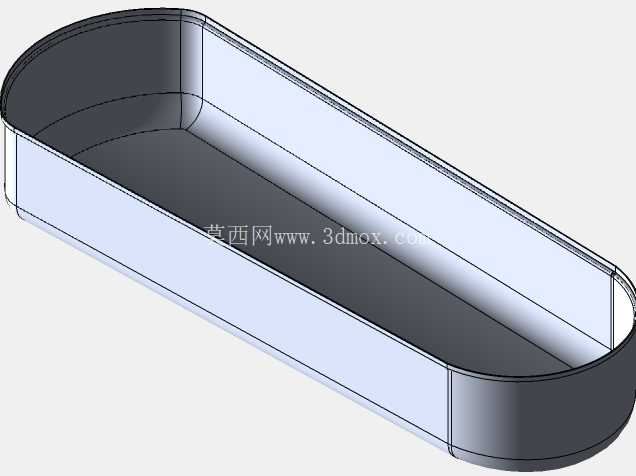

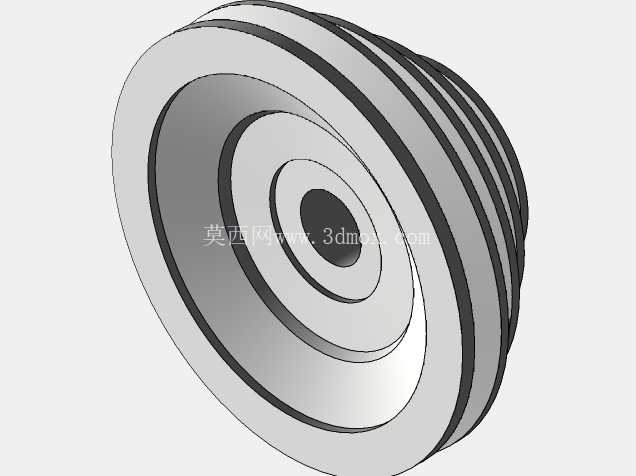

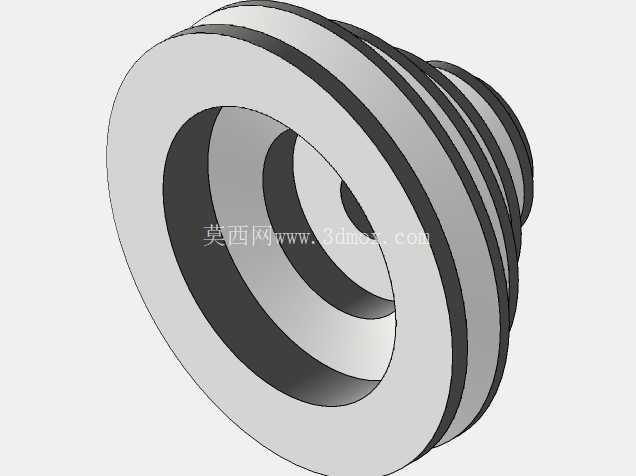

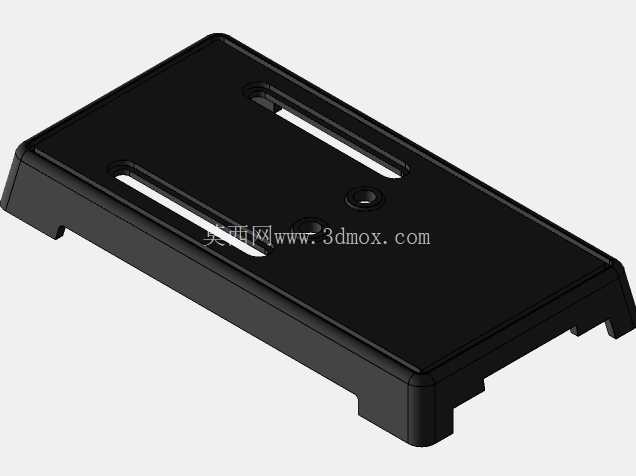

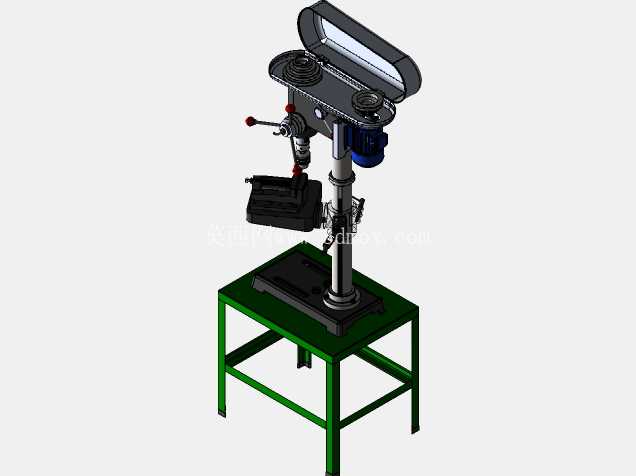

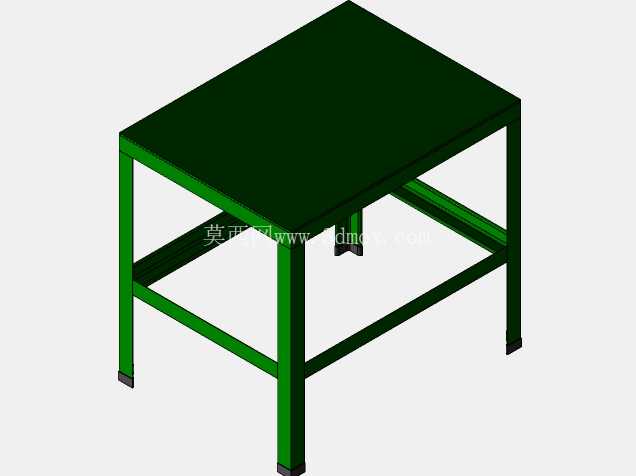

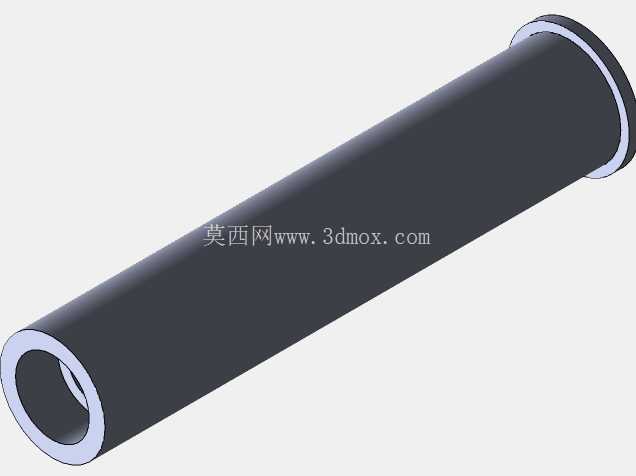

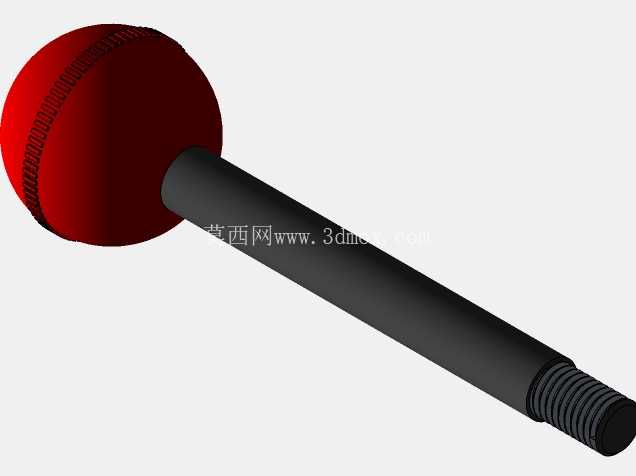

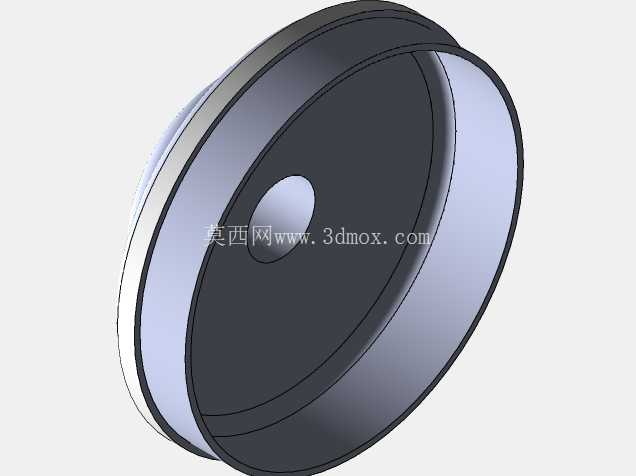

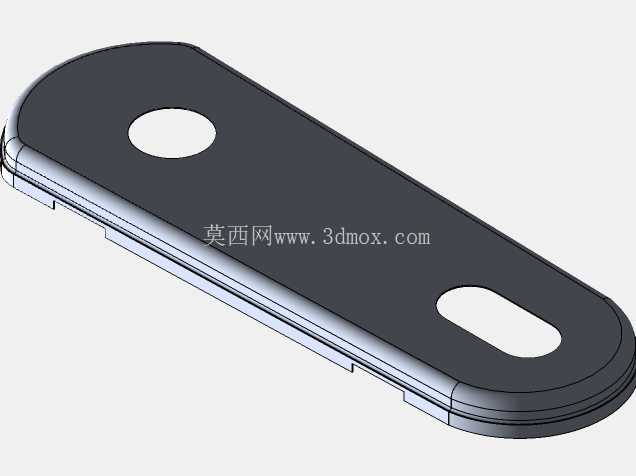

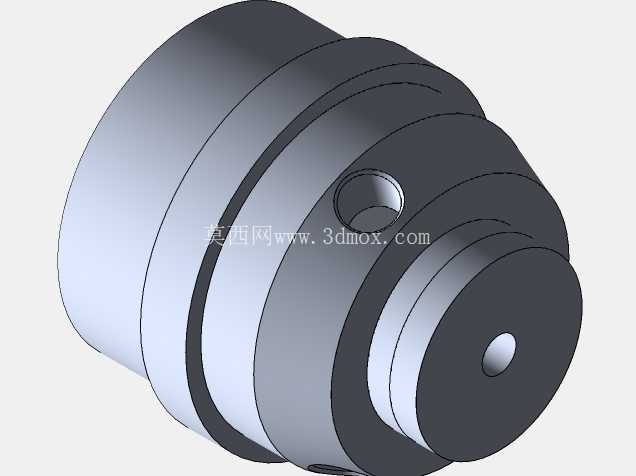

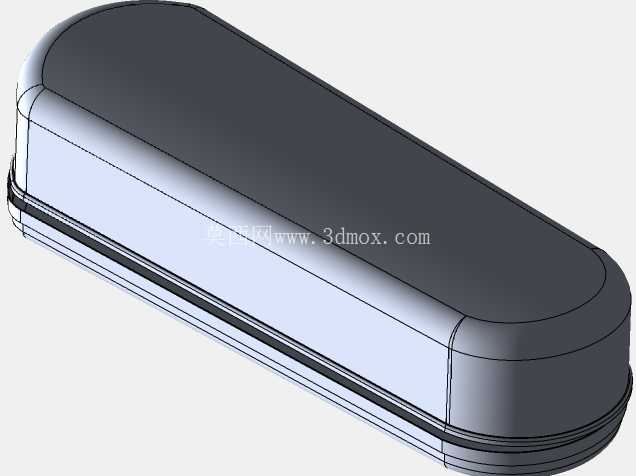

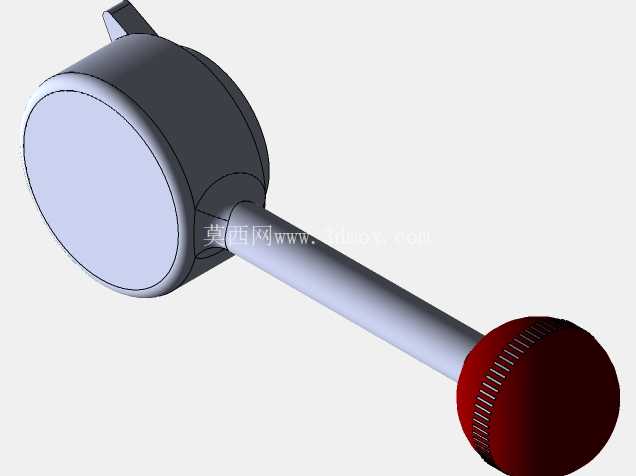

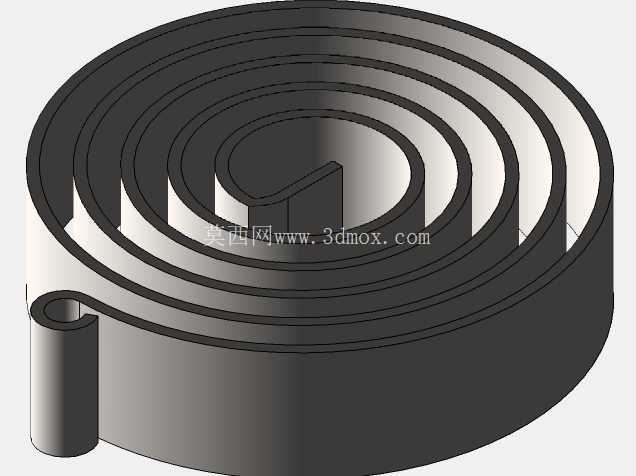

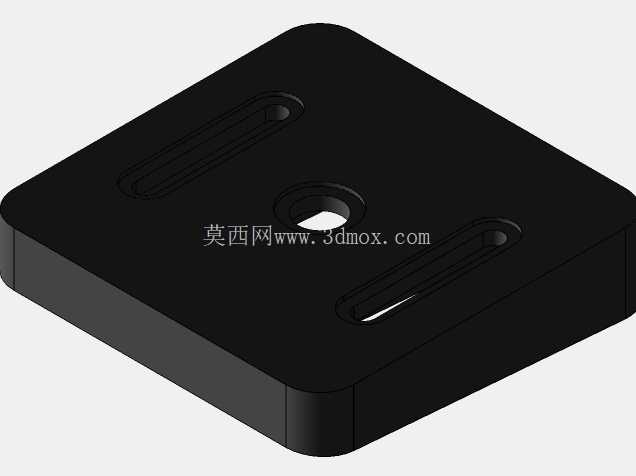

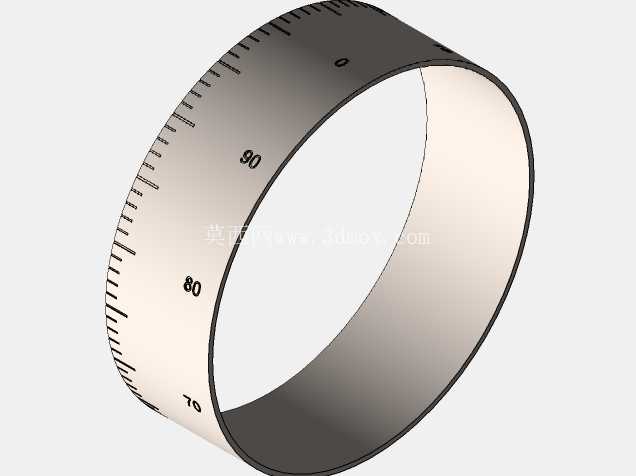

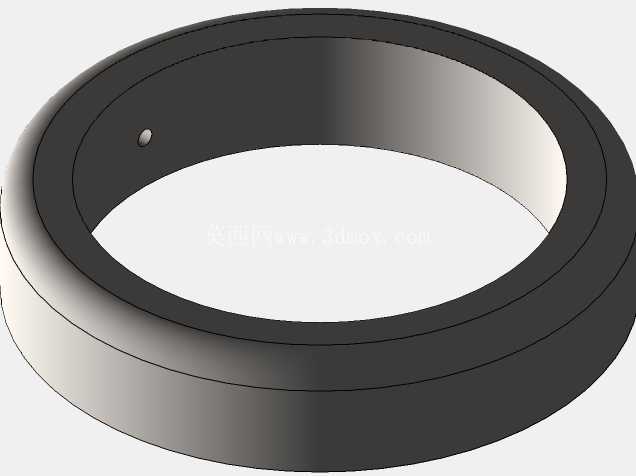

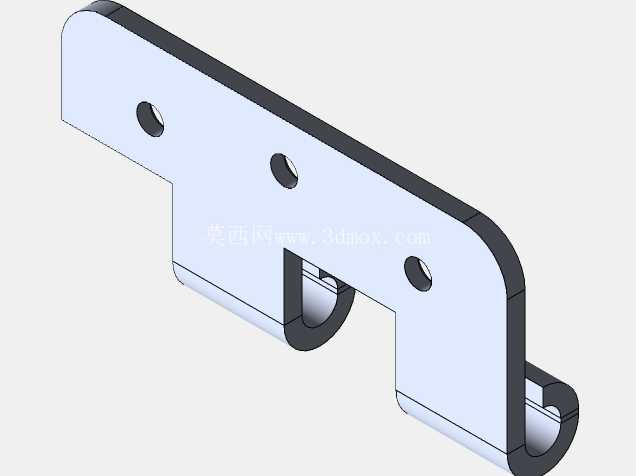

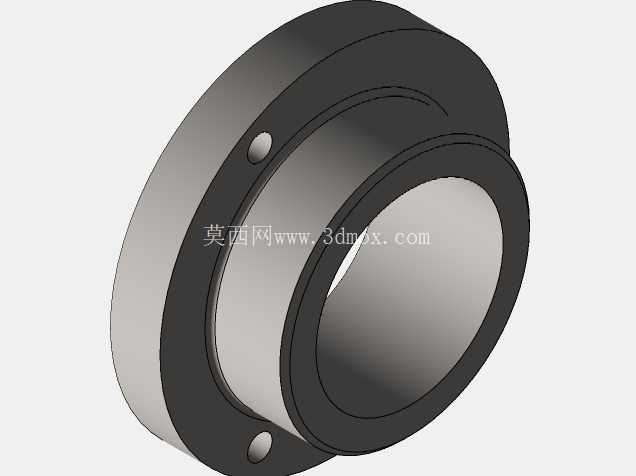

从结构设计逻辑来看，整套设备分为上部钻削主机、中部立柱支撑、下部落地机架三个核心模块。上部主机集成了主轴进给机构、传动变速系统、电机驱动单元与防护外罩，操作手柄设置在主机箱体侧方，操作人员站在设备正前方即可通过手柄控制主轴的上下进给，进给行程的限位结构可在建模时通过参数化调整，适配不同钻孔深度的加工需求；传动部分采用带轮变速结构，打开上部的铰接式防护盖即可更换皮带位置调整转速，不同转速档位对应不同直径刀具、不同材质工件的加工线速度要求，避免刀具烧损或加工效率不足的问题。中部立柱采用圆柱形光轴结构，主机箱体可沿立柱上下调整高度，调整到位后通过锁紧手柄固定位置，以此适配不同高度的工件装夹需求，立柱与下部工作台面的垂直度公差在建模时严格控制在0.02mm/100mm以内，保证钻孔的垂直度符合加工精度要求。下部的落地机架采用方管焊接结构，四条支腿带横向加强筋连接，保证设备整体的抗振性，避免钻削过程中设备晃动影响加工精度，机架上方的安装台面预留了主机底座的固定螺孔位置，同时台面设置T型槽结构，可用于装夹平口钳、工件直接固定或者安装分度头等辅助工装。

在安装边界与尺寸设计上，整套设备的占地面积控制在0.6平方米左右，机架高度适配普通成年人站立操作的人机工程学要求，操作手柄的位置距离地面高度约1米，操作人员无需弯腰或抬臂即可完成进给操作，降低长时间作业的疲劳感。主轴中心到立柱表面的距离决定了设备的最大钻孔跨距，也就是可加工工件的最大单边宽度，这个参数在建模时按照常规台钻的通用规格设置，可满足绝大多数中小型零件的加工需求；主轴端面到工作台面的最大距离，决定了可装夹工件的最大高度，通过调整主机在立柱上的固定位置，可覆盖从薄板材到较高工装的装夹范围。

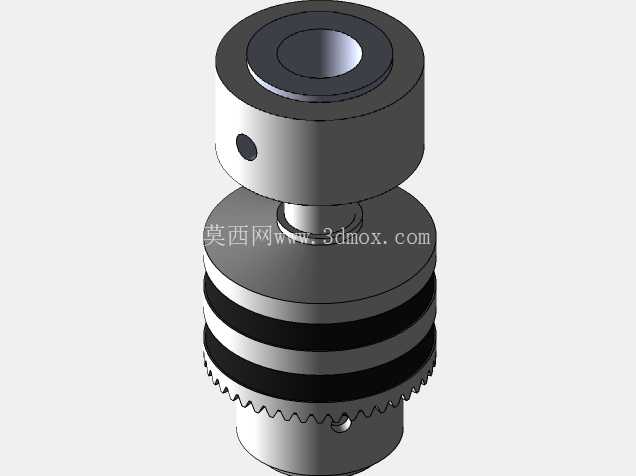

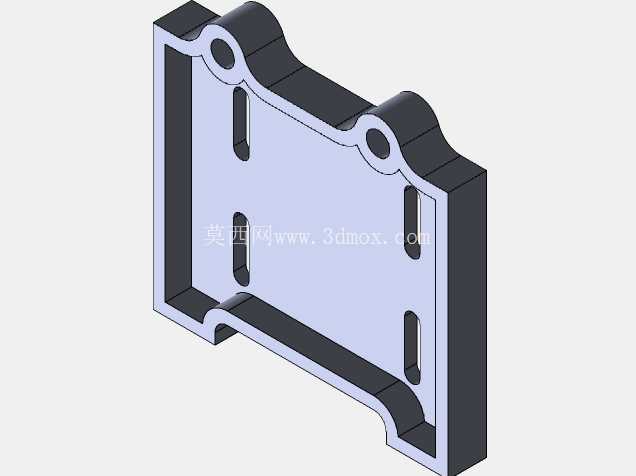

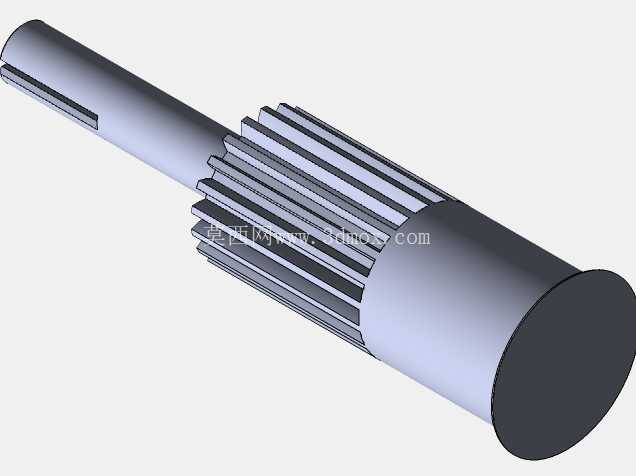

建模过程中，所有运动部件的配合关系都按照实际设备的装配约束设置，比如主轴的上下滑动配合、带轮的旋转配合、防护盖的铰接配合、进给手柄的齿轮齿条传动配合，都还原了真实设备的运动逻辑，可直接用于设备结构教学、装配工艺演示、定制化改型设计的参考。机架的焊接结构做了简化处理但保留了关键的受力加强位置，在做有限元分析时可直接导入模型添加约束与载荷，验证钻削过程中机架的变形量是否在精度允许范围内。设备的电机安装位置设置在主机箱体后侧，通过皮带将动力传递到主轴箱，这种布局既平衡了主机部分的重量，也方便后期电机的维护与更换。

在实际车间布局中，这类设备通常布置在钳工工位附近，需要预留侧面1米以上的操作空间，方便工件上下料与设备调整，机架底部可设置可调脚杯，用于调整设备的水平度，避免地面不平整导致的立柱倾斜，影响钻孔精度。相比固定式的落地钻床，这种带独立机架的台式钻床灵活性更高，可根据生产需求调整设备摆放位置，同时机架下方的空间可用于存放加工刀具、常用量具或者加工完成的工件，提升工位的空间利用率。
