数控铣削技能实训用教学单板结构

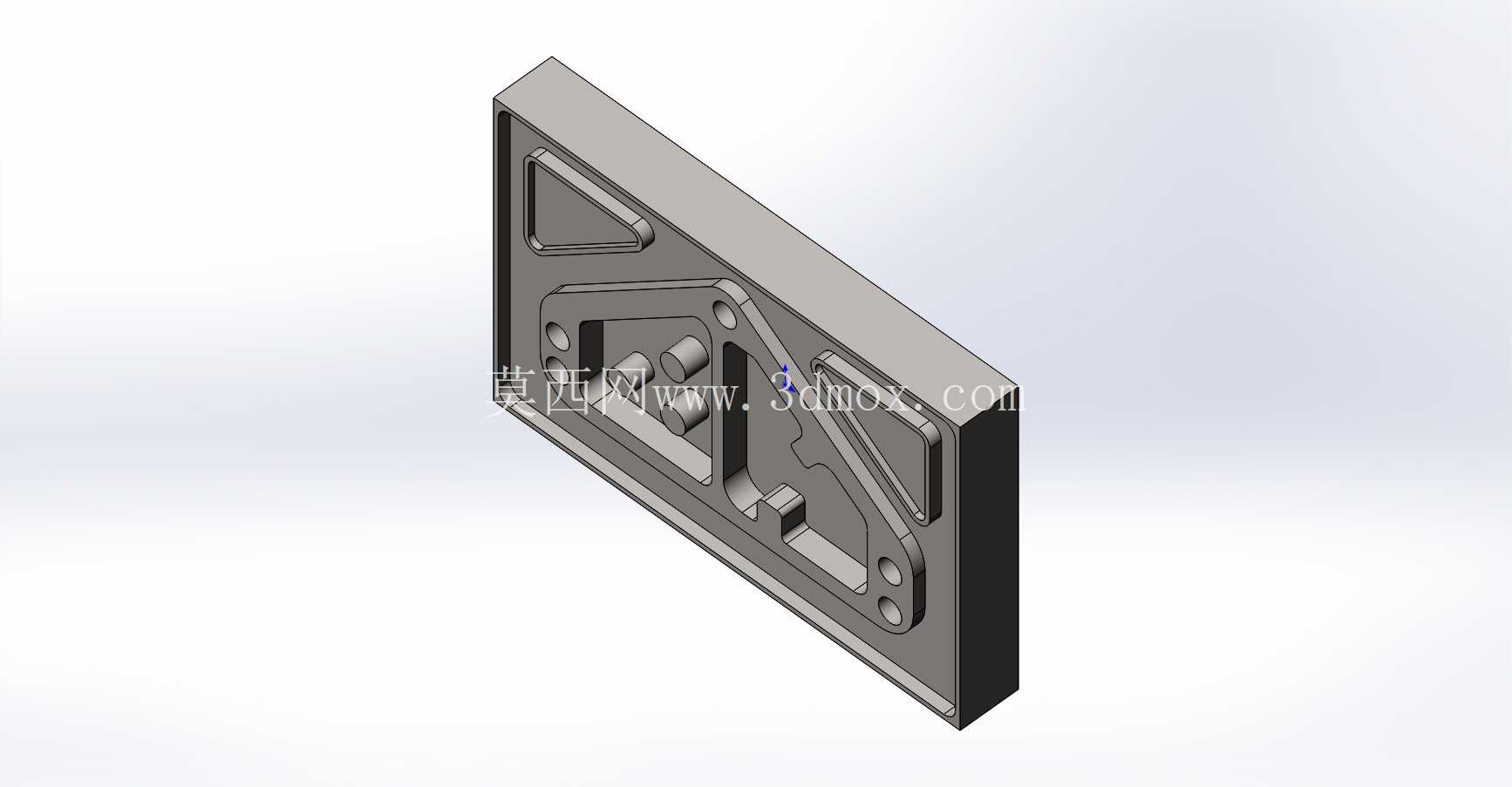

　　这款板类构件主要面向职业院校、企业内部技能培训中心的数控铣削实操教学场景，区别于量产工业零件，它的所有结构特征都围绕铣削技能点的覆盖来排布，没有冗余的功能结构，能让参训人员在单次装夹的加工流程中，完成从平面铣削、轮廓铣削到槽腔加工、孔系加工的全基础技能实操，避免实训过程中频繁更换工件、重复对刀带来的时间损耗，提升实训环节的推进效率。从实际教学使用的角度看，这类实训单板不需要匹配特定设备的装配接口，整体采用矩形板式结构，厚度方向尺寸统一，装夹时可以直接适配平口钳的常规夹持范围，不需要制作专用夹具，普通实训车间的通用台钳就能完成装夹固定，对实训场地的设备配套要求很低，不管是入门级的立式数控铣床，还是中小型加工中心都能完成全部特征的加工。

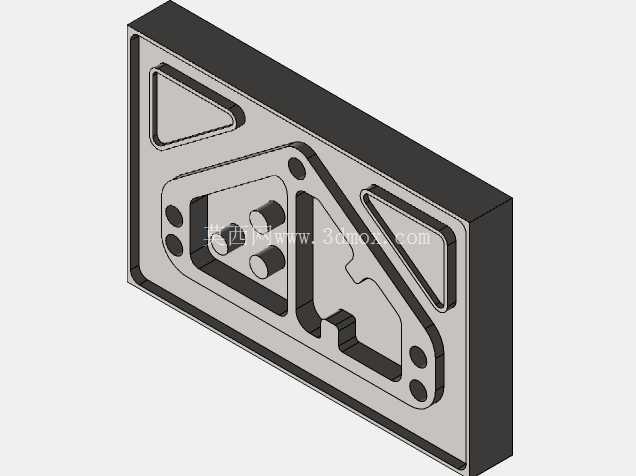

　　设计时特意将不同难度的加工特征做了梯度排布：最外围的大平面是基础平面铣削练习区，参训人员可以通过这个区域练习面铣刀的走刀路径规划、切削参数匹配，掌握平面度、表面粗糙度的控制方法；向内延伸的不同深度的矩形槽、三角异形槽，对应型腔铣削的分层下刀、侧壁精修练习，其中异形槽的不规则轮廓可以训练参训人员对刀具补偿参数的设置能力，避免过切或者轮廓尺寸超差；分布在不同位置的通孔、沉孔特征，覆盖了钻孔、扩孔、锪孔的基础孔加工技能点，孔位之间的位置公差要求贴合实际工业零件的常规精度等级，不会因为精度要求过高让初学人员产生挫败感，也不会因为精度过低失去训练意义。

　　构件上的凸起轮廓、转角位置特意设置了不同的圆角半径，对应不同直径铣刀的加工适配场景，参训人员可以根据转角半径选择合适的刀具，练习刀具选型的基本逻辑，理解刀具直径与零件内转角半径的匹配关系，避免实际生产中出现选刀不当导致的特征无法加工问题。整个单板的所有加工特征都布置在单面上，不需要二次翻面装夹，单次装夹就能完成全部加工内容，非常适合入门阶段的参训人员建立完整的数控铣削加工流程认知，从工艺路线排布、刀具选择、参数设置到最终的尺寸检测，都能在这一块单板上完成全流程训练。

　　在安装边界上，单板的外形尺寸控制在常规实训毛坯的常用规格内，不需要额外定制特殊尺寸的原材料，普通的方块坯料下料后就能直接使用，原材料利用率高，能有效降低实训环节的物料成本。板件的边缘设置了足够的装夹余量，装夹时不会干涉到内部的加工特征，对刀点可以选在板件的角部，符合数控加工对刀的常规操作习惯，不需要额外设置专门的对刀基准台，简化了实训前的准备工作。不同于工业生产中追求加工效率的零件设计，这款实训单板的特征排布特意拉开了不同加工区域的间距，避免初学人员操作时因为走刀路径设置失误，误加工到相邻的特征区域，给操作失误预留了足够的容错空间，同时每个特征的加工深度都设置在常规铣刀的安全切削深度范围内，不需要使用超长刀具，降低了实训过程中因为刀具刚性不足产生弹刀、断刀的概率，提升实训操作的安全性。从技能考核的角度看，这块单板的每个特征都可以对应独立的考核评分点，平面的平面度、槽腔的尺寸精度、孔位的位置度、轮廓的表面粗糙度都可以单独设置评分权重，方便实训指导人员对参训人员的操作水平做量化评估，也能让参训人员直观看到自己不同技能点的掌握情况，针对性补全操作短板。
