车间加工用13毫米直柄麻花钻结构

　　这款13毫米规格的直柄麻花钻，是金属切削加工场景里最常用的孔加工刀具之一，日常在普通台钻、立式钻床、摇臂钻床甚至手持电钻上都能适配使用，覆盖了普通碳钢、铝合金、铜件等常见金属材料的钻孔工序，不管是单件维修配做孔位，还是小批量零件的预钻孔、扩孔工序都能胜任。从结构设计来看，这款钻头采用标准直柄装夹结构，柄部直径与钻身工作直径保持一致，不需要配套变径套就能直接装夹在通用钻夹头内，装夹时只要保证柄部伸入夹头的长度超过夹持段三分之二，就能避免高速钻削时出现打滑、摆振的问题，装夹边界适配市面上绝大多数夹持范围覆盖13毫米的标准钻夹头，不需要额外定制装夹配件。钻身的螺旋槽采用等螺旋角设计，槽型经过圆弧过渡处理，钻削过程中切屑能顺着螺旋槽顺畅排出，不会在孔内堆积造成挤刀、烧钻的问题，针对13毫米的钻孔直径，螺旋槽的槽宽比例控制在合理区间，既保证了钻芯有足够的强度承受轴向进给力，又给切屑留出了足够的排出空间，日常钻削普通Q235钢材时，只要配合合适的切削液，进给量控制在0.1-0.2毫米每转，就能稳定获得粗糙度合格的孔壁。

　　钻头顶端的切削部分采用标准麻花钻的双顶角刃磨角度，横刃经过修磨处理，减少了钻削时的轴向抗力，刚接触工件表面时不会出现滑移跑偏的问题，能保证钻孔的位置精度，对于需要划线打样冲的钻孔工序，只要样冲眼定位准确，这款钻头直接下钻就能保证孔位偏差控制在0.1毫米以内，不需要后续额外的铰孔修正就能满足普通装配孔的精度要求。从实际使用场景来说，这类直柄麻花钻在机加工车间、设备维修班组、五金加工作坊里都是必备的消耗类刀具，13毫米的规格属于中等尺寸钻孔的常用规格，不管是做设备机架的装配孔、钣金件的过孔、还是模具零件的工艺孔，都能用到这个尺寸的钻头。

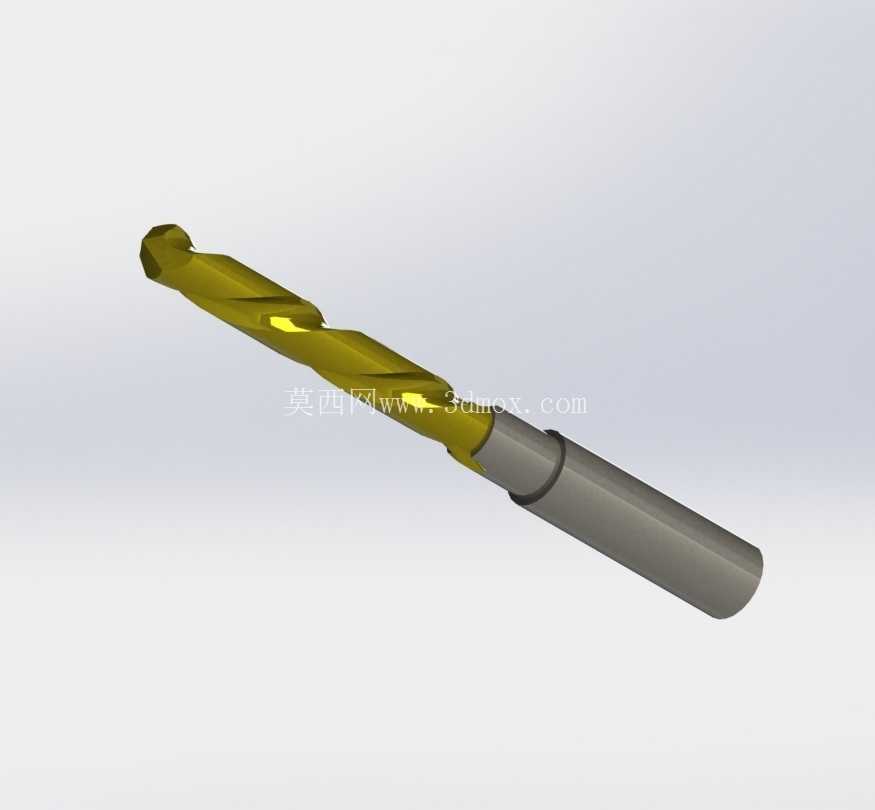

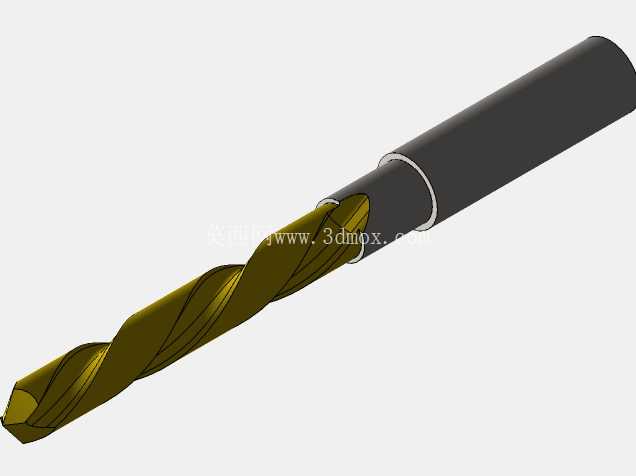

　　建模的时候还原了钻头的完整结构细节，包括切削刃的后角角度、螺旋槽的导程、柄部的装夹定位段长度，甚至钻身与柄部过渡位置的退刀结构都做了还原，在做钻削工艺仿真、钻床工装装配模拟的时候，直接调用这个模型就能准确匹配装夹尺寸，不会出现干涉问题。另外要注意的是，这类直柄钻头的装夹长度有明确的边界要求，装夹时不能夹到螺旋槽部分，否则会夹伤槽型影响排屑，也会导致钻削时的同轴度出现偏差，建模时也特意留出了足够的直柄装夹段长度，符合实际刀具的尺寸规范，在做刀具库装配、加工路径模拟的时候，能直接匹配实际加工的装夹参数，不需要再额外调整尺寸比例。

　　钻尖部分的切削刃对称度也按照实际刀具的公差要求做了还原，不会出现建模时两边刃口不对称导致钻削摆振的问题，对于做切削力仿真、钻削变形分析的场景，这个模型的结构参数完全能满足仿真计算的精度要求，不需要再做额外的结构修正。日常车间使用这类钻头的时候，还要根据加工材料调整主轴转速，比如钻铝合金的时候转速可以适当调高，钻不锈钢的时候要降低转速配合专用切削液，而模型本身的结构尺寸完全符合标准直柄麻花钻的参数规范，不管是用来做加工教学演示、工装设计配套，还是做刀具管理系统的三维模型库素材，都能匹配实际使用需求。
